利用法拉第旋轉效應制成的光纖隔離器由隔離器芯件、分支光纖準直器和套管組成。外磁體管等部件。可根據需要設計不同工作波長的旋轉磁芯。如果單級鐵芯的隔離不夠，也可以制作雙級隔離器芯件。Idealphotonics可提供1310nm/1550nm的自由空間單/雙級隔離器。
● 波長可選1310/1550nm
● 低插入損耗
● 高隔離度和高穩定性
● 多普勒激光雷達
● 光纖應用系統
● 實驗室研究
● R-OTDR光纖、OFDR光纖
參數性能 | 單位 | 性能指標 | |
級別類型 | / | 單級 | 雙級 |
中心波長 | nm | 1310，1550，1570 或 定制or customized | |
帶寬范圍 | nm | ±15 | |
典型插入損耗（@23℃） | dB | ≤0.10 | ≤0.20 |
插入損耗 | dB | ≤0.25 | ≤0.40 |
典型峰值隔離（@23℃） | dB | ≥40 | ≥58 |
隔離度（±15nm） | dB | ≥32 | ≥50 |
偏振模式色散PMD | ps | 0.05 | |
典型晶體通光截面 | dB | 0.67*0.67，0.76*0.76，1.25*1.25或定制 | |
承載功率 | mW | ≤500 | |
零件表面質量（S/D） | / | 20/10 | |
工作溫度 | ℃ | 0~+75 | |
存儲溫度 | ℃ | -40~+85 | |
溫度循環 | PCS | 500 | |
雙85實驗（溫度85℃/濕度85%） | H | 500 | |

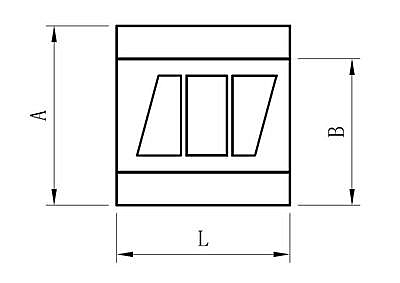

封裝內徑（A)/外徑(B) | mm | 2.8/1.8，1.8/1.0或定制 | |
封裝長度（ L ) | mm | 4.0 ,3.0 或 定制 | |
備注：
①以上是常溫下測試未含連接頭的數據
②產品已通過可靠性驗證。

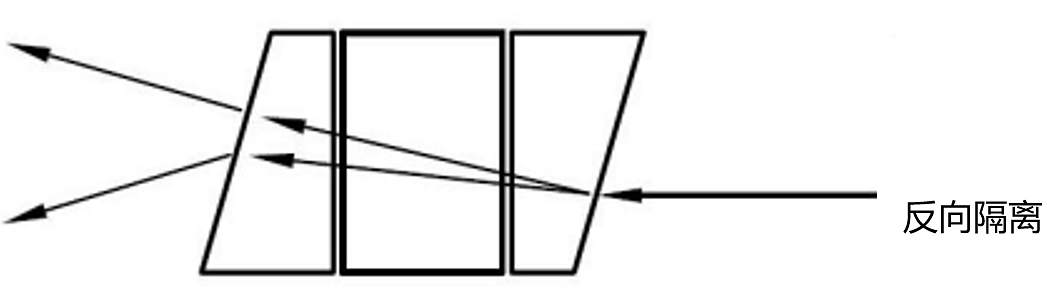

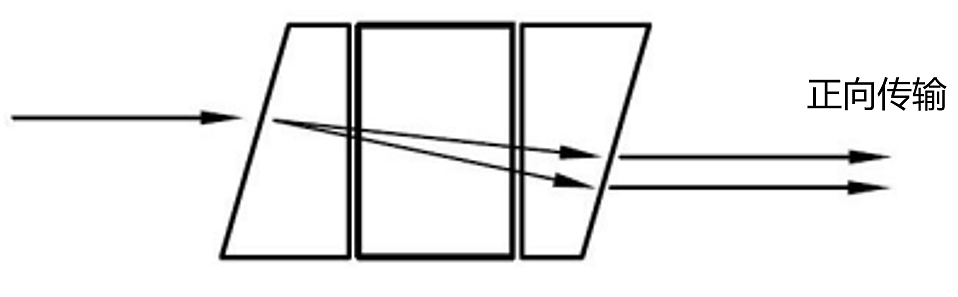

光隔離原理圖
IDP-W□□-FSI-YY
￡: Wavelength，13:1310nm 15:1550nm
YY: SS:單級 DS:雙級
