90°光混頻器集成平衡接收器

90°光混頻器集成平衡接收器
產品描述：90 度光學混頻器集成接收器的功能框圖和產品照片如下圖 4.1 和圖 4.2 所示。90 度光學混頻器已在前面的第 2 節中描述?？蛻粼谟嗁?gòu)產品時可以選擇單模光纖 (SMF) 和保偏光纖 (PMF)。至于平衡接收器，帶寬有 15MHz、100MHz、200MHz、350MHz、400MHz、700MHz、1.2GHz 至 1.6GHz 等不同版本。更高帶寬版本（3GHz 和 7GHz）即將推出。詳情請聯系我們。RF 輸出有兩種選擇：DC 耦合或 AC 耦合 RF 輸出供客戶選擇。（注意：700MHz、1.2GHz 和 1.6GHz 僅提供 AC 耦合輸出）


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 4
貨號 操作 名稱
帶有平衡光電接收器的集成90°光混頻器，PMF，交流耦合   [PDF] 帶有平衡光電接收器的集成 90 度Hybrid， 100MHz，PMF，F(xiàn)C/APC 輸入，SMA 輸出，12VDC，交流耦合     價格 : ￥0 庫存/貨期:請咨詢客服
帶有平衡光電接收器的集成90°光混頻器，PMF，直流耦合   [PDF] 帶有平衡光電接收器的集成 90 度Hybrid， 100MHz，PMF，F(xiàn)C/APC 輸入，SMA 輸出，12VDC，直流耦合     價格 : ￥0 庫存/貨期:請咨詢客服
帶有平衡光電接收器的集成90°光混頻器，SMF，交流耦合   [PDF] 帶有平衡光電接收器的集成 90 度光混頻器， 100MHz，SMF，F(xiàn)C/APC 輸入，SMA 輸出，12VDC，交流耦合     價格 : ￥0 庫存/貨期:請咨詢客服
帶有平衡光電接收器的集成90°光混頻器，SMF，直流耦合   [PDF] 帶有平衡光電接收器的集成 90 度光混頻器， 100MHz，SMF，F(xiàn)C/APC 輸入，SMA 輸出，12VDC，直流耦合     價格 : ￥0 庫存/貨期:請咨詢客服
總覽

產品描述：

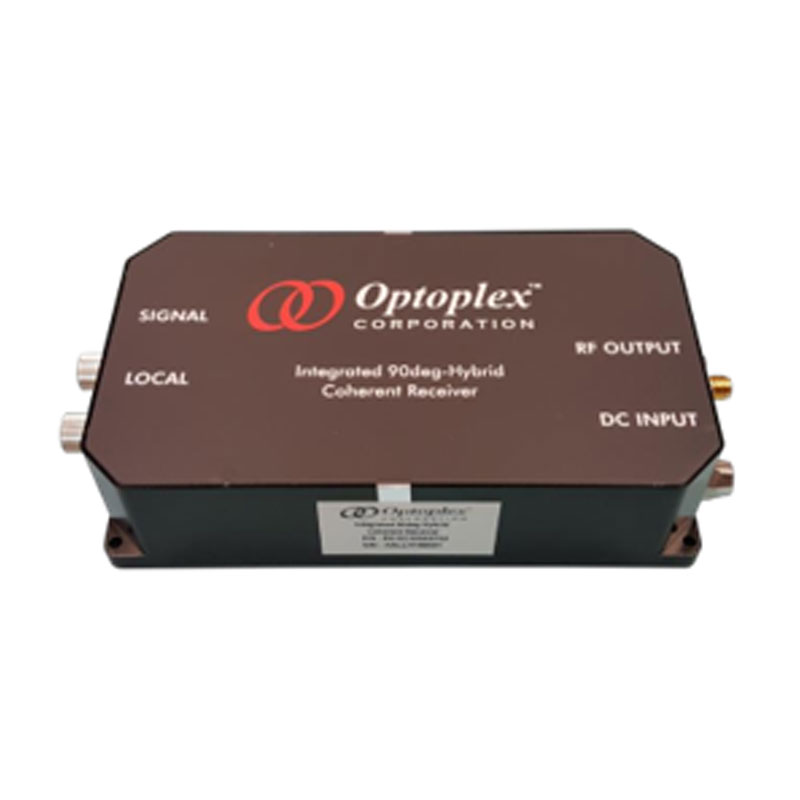

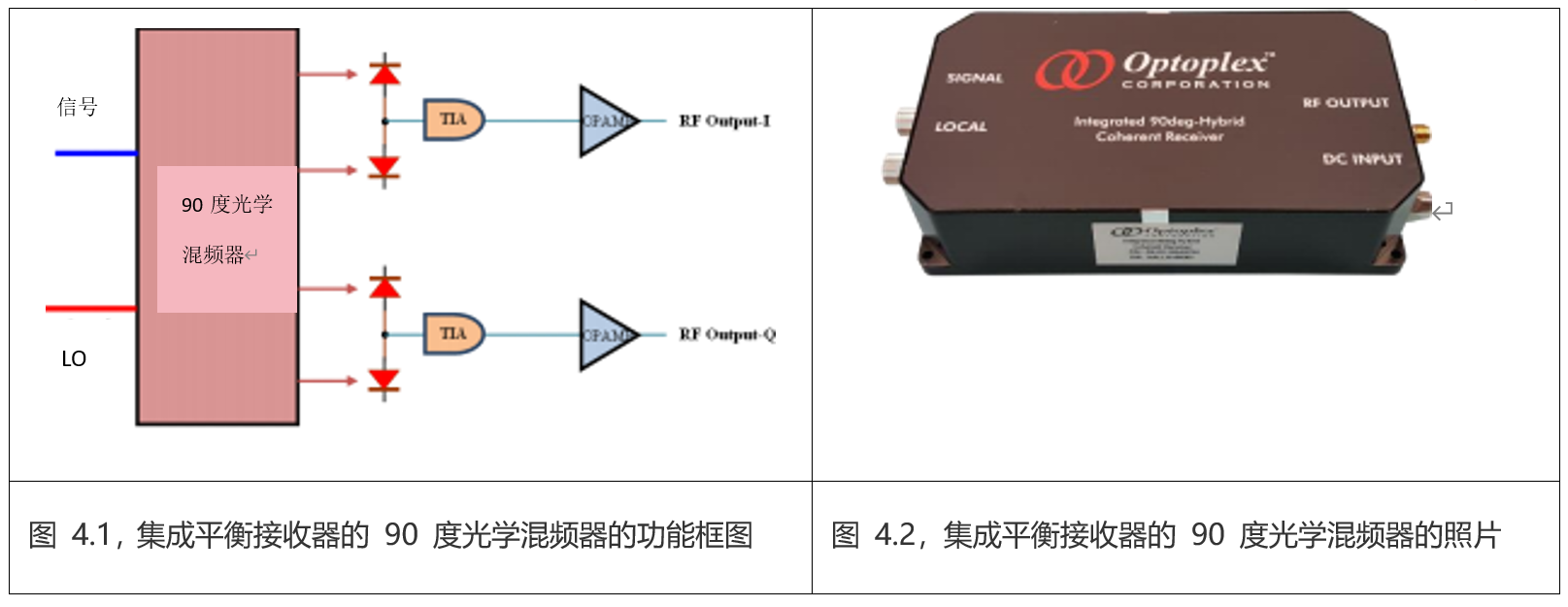

90 度光學混頻器集成接收器的功能框圖和產品照片如下圖 4.1 和圖 4.2 所示。

90 度光學混頻器已在前面的第 2 節中描述?？蛻粼谟嗁?gòu)產品時可以選擇單模光纖 (SMF) 和保偏光纖 (PMF)。

至于平衡接收器，帶寬有 15MHz、100MHz、200MHz、350MHz、400MHz、700MHz、1.2GHz 至 1.6GHz 等不同版本。更高帶寬版本（3GHz 和 7GHz）即將推出。詳情請聯系我們。

RF 輸出有兩種選擇：DC 耦合或 AC 耦合 RF 輸出供客戶選擇。

（注意：700MHz、1.2GHz 和 1.6GHz 僅提供 AC 耦合輸出）


產品特點

● 集成度高

● 低功耗

產品應用

● 光學信號處理

通用參數

Max. jue對額定值

編號

參數

符號

單位

條件

值

備注






Min. 值

Max. 值


1

輸入光功率

Pin_Max

mW


-

20

請參閱下文中的注釋 a

2

工作溫度

Tc

oC


-5

+70


3

工作濕度

-

%RH

Tc = +65oC, 無冷凝

5

85


4

存儲溫度

Tstg

oC


-40

+85


5

存儲濕度

-

%RH

Tc = +85oC, 無冷凝

5

85



工作條件

編號

參數

符號

單位

條件

值

備注

Min. 值

典型值

Max. 值

1

輸入光功率

Pin_Max

mW

-

10

a)

2

工作溫度

Tc

℃

-5

+65

3

工作濕度，相對，40oC 無凝結

-

%RH

5

85

4

存儲溫度

Tstg

℃

-40

+85

5

存儲濕度

-

%RH

5

85

表 4.3，工作條件


注意：

a)Max. 輸入光功率受光電二極管和放大器限制。更高的輸入會使光電二極管和放大器飽和。


平衡接收器規格

#

參數

單位

規格

備注

1

光電探測器

/

InGaAs

2

波長范圍

nm

1250 ~ 1650

3

光電二極管的響應度

A/W

>0.9 @1550nm ~0.85 @1310nm

4

Max. 光輸入功率

mW

10

5

電源，電壓

V

+/-12

+/-12VDC 電源將作為選配項目提供

6

電源，電流

mA

200

7

電輸出接口

/

SMA

表 4.4.1，通用要求


平衡接收器的電氣性能規格


#

參數

單位

15MHz

100MHz

200MHz

400MHz

700MHz

1.2GHz

1.6GHz

1

RF 輸出帶寬 (3dB)：DC ~ xxx

MHz

15

100

200

400

700

1200

1600 1)

2

共模抑制比 (CMRR) 2)

dB

20

20

20

20

20

20

20

3

跨阻增益

V/A

25.5x103

25x103

15x103

5x103

5x103

14x103

16x103

4

轉換增益 RF 輸出

V/W

25.5x103

25x103

15x103

4.5x103

4.5x103

12x103

14.4x103

5

NEP (DC - 10MHz)

pW/Hz1/2

3.3

3.8

6.0

8.0

9.0

9.3

9.5

6

綜合噪聲 (DC - 100MHz)



nWRMS



14



65



130



140



160



180



200

7

總輸出電壓噪聲

mVRMS

0.4

2.2

2.3

2.5

5

9

10

8

RF 輸出阻抗

Ω

50

50

50

50

50

50

50

9

RF 輸出電壓擺幅

V

+-3.6

+-3.6

+-3.8

+-3.8

+-3.6

+-3.6

+-3.6

10

DC 偏移 RF 輸出 3)

mV

+/-3

+/-3

+/-5

+/-5

+/-8

+/-8

+/-10


表 4.4.2，平衡接收器的電氣性能規格

注釋：

1) 典型帶寬 1.6GHz。需要時可優化至Max. ~2.0GHz

2) CMRR > 20dBm，典型 ~ 25dB?？商峁└?CMRR 的特殊設計，詳情請聯系我們。

3) 配置為交流耦合輸出時。


90度光學混配器成接收機型號列表


平衡接收器的帶寬

輸入端口的光纖類型

編號

信號

LO

C波段 P/Ns

C+L 波段P/Ns

O 波段P/Ns

1064 P/Ns

15MHz

PMF

PMF

RX-KC0015P817xx

RX-KT0100P867xx

RX-KQ0015P837xx

RX-KA0015P897xx

15MHz

SMF

SMF

RX-KC0015S818xx

RX-KT0100S868xx

RX-KQ0015S838xx

RX-KA0015S898xx

100MHz

PMF

PMF

RX-KC0100P801xx

RX-KT0100P851xx

RX-KQ0100P831xx

RX-KA0100P881xx

100MHz

SMF

SMF

RX-KC0100S802xx

RX-KT0100S852xx

RX-KQ0100S832xx

RX-KA0100S882xx

200MHz

PMF

PMF

RX-KC0200P803xx

RX-KT0200P853xx

RX-KQ0200P833xx

RX-KA0200P883xx

200MHz

SMF

SMF

RX-KC0200S804xx

RX-KT0200S854xx

RX-KQ0200S834xx

RX-KA0200S884xx

350MHz

PMF

PMF

RX-KC0350P805xx

RX-KT0350P855xx

RX-KQ0350P835xx

RX-KA0350P885xx

350MHz

SMF

SMF

RX-KC0350S806xx

RX-KT0350S856xx

RX-KQ0350S836xx

RX-KA0350S886xx

400MHz

PMF

PMF

RX-KC0400P807xx

RX-KT0400P857xx

RX-KQ0400P837xx

RX-KA0400P887xx

400MHz

SMF

SMF

RX-KC0400S808xx

RX-KT0400S858xx

RX-KQ0400S838xx

RX-KA0400S888xx

700MHz

PMF

PMF

RX-KC0700P809xx

RX-KT0700P859xx

RX-KQ0700P839xx

RX-KA0700P889xx

700MHz

SMF

SMF

RX-KC0700S810xx

RX-KT0700S860xx

RX-KQ0700S840xx

RX-KC0700S890xx

1.2GHz

PMF

PMF

RX-KC1200P811AC

RX-KT1200P861AC

RX-KQ1200P841AC

RX-KA1200P891AC

1.2GHz

SMF

SMF

RX-KC1200S812AC

RX-KT1200S862AC

RX-KQ1200S842AC

RX-KA1200S892AC

1.6GHz

PMF

PMF

RX-KC1600P815AC

RX-KC1600P815AC

RX-KQ1600P845AC

RX-KA1600P895AC

1.6GHz

SMF

SMF

RX-KC1600S816AC

RX-KT1600S866AC

RX-KQ1600S846AC

RX-KA1600S896AC


表 4.5，90度光學混配器成接收機型號列表

注釋：

1) 部件編號：RX - KCnnnnYnnnXX

XX = DC，DC 耦合 RF 輸出 XX = AC，AC 耦合 RF 輸出

Y = S，SM 光纖用于光輸入 Y = P，PM 光纖用于光輸入

對于 700MHz、1.2GHz 和 1.6GHz，僅提供交流耦合輸出

2) 默認情況下，輸入端口的光學連接器為 FC/APC

其他類型的連接器可用

3) 默認情況下，90 度相位為 90+/-10 度。

90+/-5 度的高級等級可能需要額外付費。請聯系我們了解詳情



90 度光學混合與平衡接收器集成

● 模塊尺寸：150 x 82 x 36 毫米

● 重量：460 克

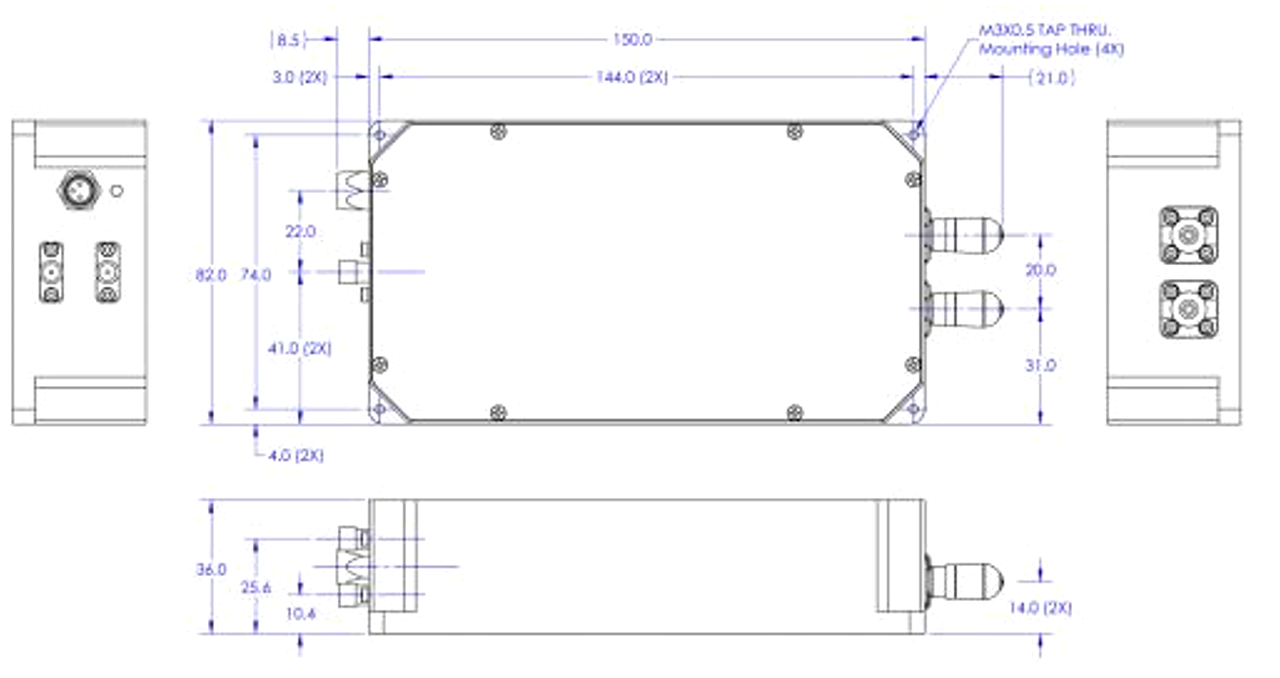

90度光學混配器集成接收機機械圖紙

圖 4.6.1 90度光學混配器集成接收機機械圖紙

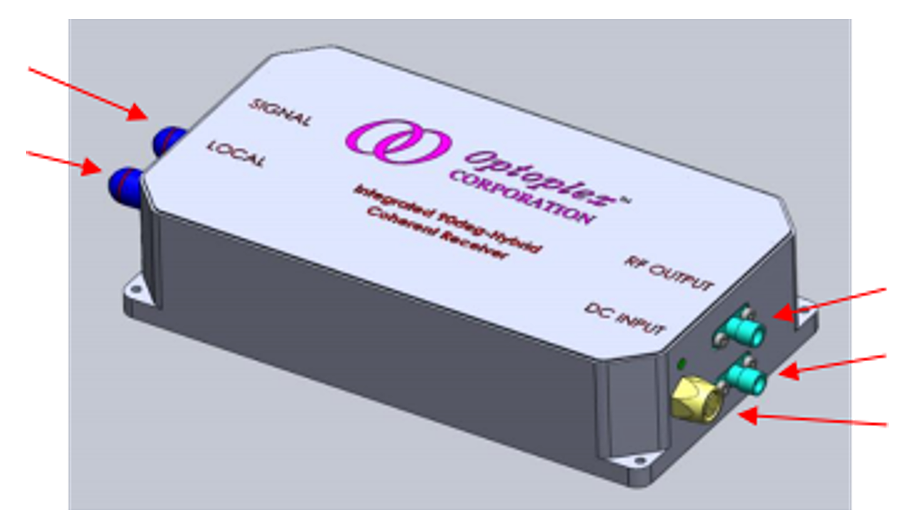

圖 4.6.2   帶平衡接收器的 90 度混合器的輸入和輸出端口標記


型號及訂購

訂購信息


    型號

描述

RX-KC0100P801AC

帶有平衡光電接收器的集成90°光混頻器，
     100MHz，PMF，F(xiàn)C/APC輸入，SMA輸出，12VDC，交流耦合

RX-KC0100P801DC

帶有平衡光電接收器的集成90°光混頻器，
     100MHz，PMF，F(xiàn)C/APC輸入，SMA輸出，12VDC，直流耦合

RX-KC0100S802AC

帶有平衡光電接收器的集成90°光混頻器，
     100MHz，SMF，F(xiàn)C/APC輸入，SMA輸出，12VDC，交流耦合

RX-KC0100S802DC

帶有平衡光電接收器的集成90°光混頻器，
     100MHz，SMF，F(xiàn)C/APC輸入，SMA輸出，12VDC，直流耦合
