筱曉光子的光纖準直器經過預對準，用于準直從FC/APC接頭光纖出射的光，并具有限制衍射的性能。我們的準直器比市面上Lightpath或者Thorlabs具有更小的插入損耗，更強的準直能力。我們的設計理念是擁有更小的光斑尺寸更大的傳輸距離。這些光纖準直器沒有運動部件，結構緊湊，方便集成到已有的裝置中。因為非球面透鏡會產生色差，所以有效焦距(EFL)與波長有關。設計波長是指與理想光束發散角對應的波長。有些設計波長下的準直器具有不同的準直光束直徑。與特定的單模光纖跳線連接時，能夠準直設計波長的光。此外，非球面透鏡鍍兩面都鍍有增透膜，最大限度地減少表面反射(請查看增透膜曲線標簽)。對于某些應用，準直器也能用于增透膜波長范圍內的其它波長。請參考每種準直器的理論發散角曲線確定是否適合您的應用。這些準直器的工作穩定范圍從-40°C到93°C。請注意，這些準直器不能在真空中使用。如需定制對準波長、工作溫度或真空兼容性,請聯系我們定制。
● 光纖準直器，帶FC/APC接頭(2.2 mm寬鍵)，用于單模跳線
● 對準波長從405 nm到4.55 μm
● 根據波長不同，準直光束直徑從0.63 mm到1.5 mm
● 每個準直器都經過出廠對準
● 簡化光纖耦合探測系統
● 無磁不銹鋼外殼兼容窄鍵和寬鍵FC/APC插頭
● 光纖放大器
● WDM & DWDM 系統
● 光纖設備
● 光纖激光器
● TDLAS

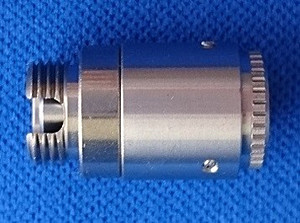

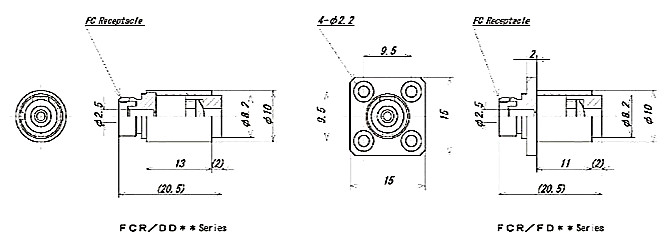

1、FC8°斜面連接器
將常規準直器應用于斜面光纖時，照射出的光軸會偏移，但是當該準直器與8°斜面光纖一起使用時，光軸是垂直的，任意角度都可使用斜面連接器。

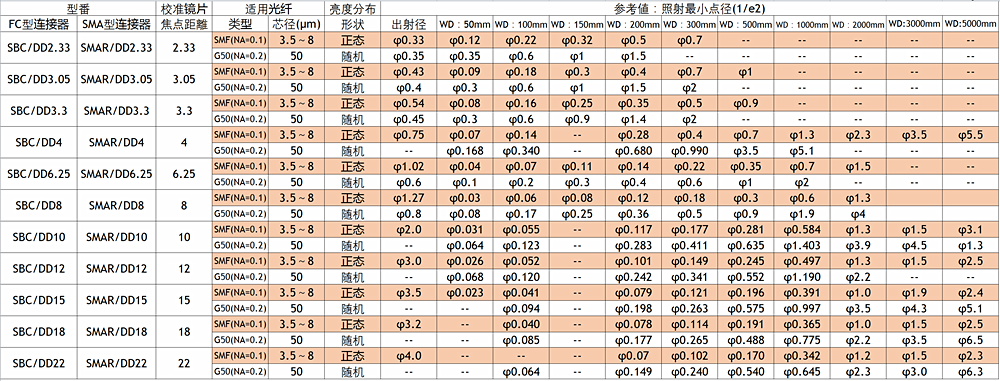

型號 | 校準鏡片 | 適用光纖 | 亮度分布 | 參考値：照射最小點徑(1/e2) | |||||||||
焦距 | 類型 | 芯徑(Mm) | 形狀 | 出射徑 | WD : 50mm | WD : 100mm | WD : 150mm | WD : 200mm | WD : 300mm | WD : 500mm | WD : 1000mm | WD : 2000mm | |
SBC3.5/DD4.0 | 4 | SMF(NA=0.1) | 3.5 ?8 | 正態 | φ0.65 | φ0.06 | φ0.12 | φ0.18 | φ0.28 | φ0.4 | φ0.7 | φ1.5 | -- |
G50(NA=0.2) | 50 | 隨機 | φ0.4 | φ0.16 | φ0.34 | φ0.5 | φ0.7 | φ1.1 | φ1.8 | -- | -- | ||
SBC3.5/DD6.25 | 6.25 | SMF(NA=0.1) | 3.5 ?8 | 正態 | φ1.02 | φ0.04 | φ0.07 | φ0.11 | φ0.14 | φ0.22 | φ0.35 | φ0.7 | φ1.5 |
G50(NA=0.2) | 50 | 隨機 | φ0.6 | φ0.1 | φ0.2 | φ0.3 | φ0.4 | φ0.6 | φ1 | φ2 | -- | ||
SBC3.5/DD8.0 | 8 | SMF(NA=0.1) | 3.5 ?8 | 正態 | φ1.27 | φ0.03 | φ0.06 | φ0.08 | φ0.12 | φ0.18 | φ0.3 | φ0.6 | φ1.3 |
G50(NA=0.2) | 50 | 隨機 | φ0.8 | φ0.08 | φ0.17 | φ0.25 | φ0.36 | φ0.5 | φ0.9 | φ1.9 | φ4 | ||

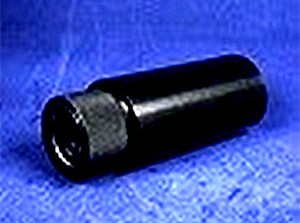

2、長距離光纖準直器
我公司特制的準直器光纖輸出光束適用于10米及以上的距離。距離小于10m時，可選用單模光纖Φ1mm以下、多模光纖Φ1.5mm以下的最小點徑。
3、適用于斜面或平面光纖
我公司的光纖準直器從可見光到近紅外區域的插入損耗低于0.5 dB 。

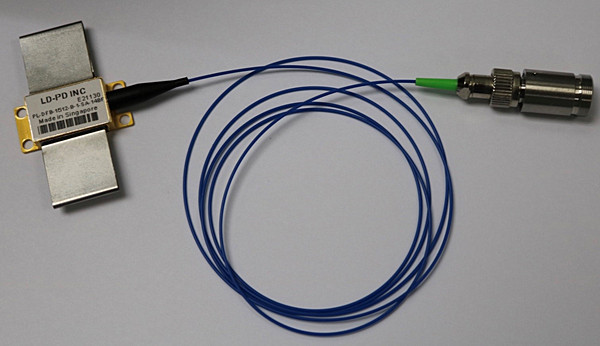

4、如何使用
