產品特點

1 GS/s和14位分辨率的直接數字合成（DDS）可實現頻率范圍為0.3至400 MHz（分辨率0.23 Hz）的高度可配置和精確可重復的信號生成

具有精確已知相位關系的兩個獨立輸出通道

每個通道一個DDS命令處理器（DCP），具有8ns的定時分辨率和單獨的指令緩存（4096個條目），能夠快速實時控制所有信號參數，并執行具有確定性定時的復雜序列

多功能信號生成：具有外部保持和方向輸入的相位連續線性頻率/幅度掃描、相位斜坡、快速輪廓切換、RAM播放、單獨的幅度掃描發生器、延遲/定時發生器

兩個獨立的高速模擬調制輸入：來自帶寬高達20 MHz的模擬信號源的幅度、相位、頻率或極性調制；傳遞函數的斜率和截距可以數字設置

優秀的信號質量（低相位噪聲、雜散、諧波），射頻輸出電平高達+10 dBm（2 Vpp），可直接驅動混頻器至50Ω

快速輸出開/關功能；關閉狀態下無信號泄漏

三個實時數字IO，用于外部觸發和其他功能

典型應用

驅動AOM（聲光調制器）

超冷原子實驗；相干原子操縱

BEC蒸發斜坡

數字命令處理器實現實時信號控制

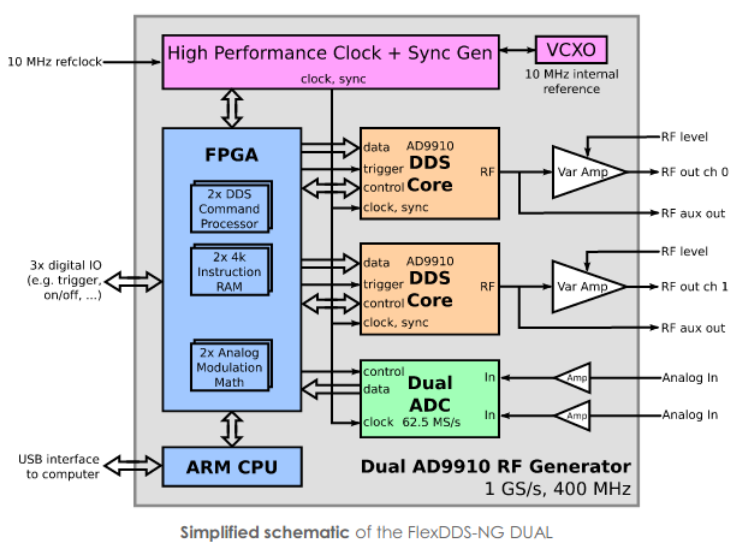

每個輸出通道都有一個專用的數字命令處理器（DCP），具有確定的定時，控制1 GS/s DDS發生器（AD9910）

FlexDDS NG可以自定時（定時分辨率8 ns）或通過等待來自數字IO的外部觸發事件來執行信號更新

每個DCP都有一個高速存儲器，最多可存儲4096條指令（可以通過USB動態加載更多指令）

每次更新頻率+相位+振幅時小于2μs

多達8個可獨立編程的頻率、相位和振幅配置文件，可在納秒內切換

數字IO也可以用作輸出，以執行實時控制任務（例如切換附加放大器）

波形生成功能

線性相位、頻率和振幅掃描（相位連續）

多達1024個字（32位）的內部RAM（位于DDS核心AD9910內），用于存儲和回放復雜的輸出序列

模擬調制：相位、頻率、振幅、極性

精度：16位相位偏移字（0.005°分辨率），14位幅度縮放（0.006%），32位頻率調諧（0.23Hz）

輸出頻率范圍0.3至400 MHz，輸出功率高達+10 dBm

斜坡/掃描發生器(Ramp/Sweep Generator)

每個信道都有一個集成的32位斜坡發生器，它允許從定義的起點到定義的終點掃描頻率、相位或振幅。在斜坡之前、期間和之后，RF輸出保持相位連續

外部數字輸入允許暫時凍結斜坡發生器（斜坡保持）或隨時改變方向

新的斜坡可以從先前斜坡的完成觸發，允許分段線性斜坡

精確選擇起點和終點（頻率：0.23Hz分辨率）

可選擇的斜坡步長（例如頻率：0.23Hz分辨率）

可選斜坡速度（16位分辨率）：每斜坡步進4 ns至260μs

對正坡和負坡的斜坡速度和步長進行獨立控制

可配置的斜坡末端行為：

? 保持結束值（正常）

? 跳回到起始值

? 改變方向并再次返回

多功能信號生成

? 由于DDS的設計，射頻信號的產生基本上是相位連續的

? 如果需要，可以在輸出通道之間建立精確且已知的相位關系

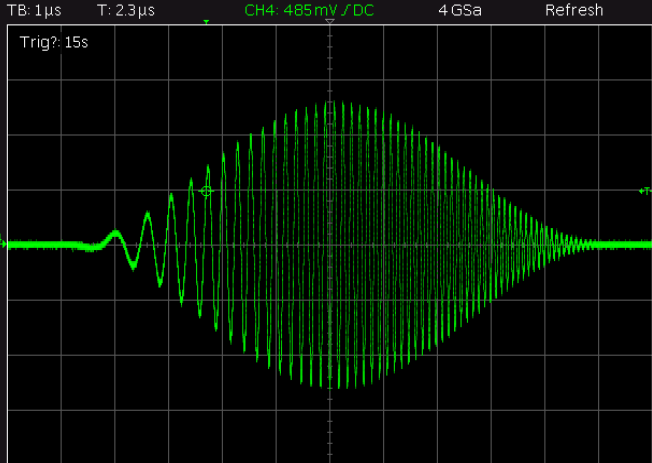

FlexDDS -NG示波器軌跡顯示：

使用斜坡發生器改變頻率的Hann形啁啾脈沖，同時通過RAM回放控制振幅

顯示FlexDDS -NG輸出的示波器軌跡

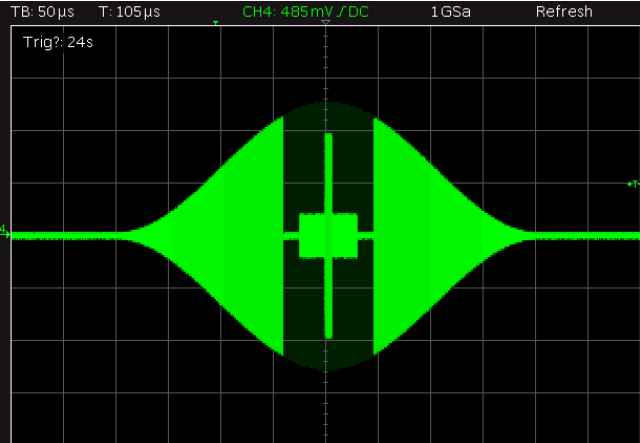

RAM回放/調制可用于創建任意形狀，而不僅僅是振幅（如圖所示

此處）

高速模擬調制

兩個獨立的模擬輸入允許您調制生成的RF信號

支持振幅、頻率、相位（16位）和極性（2 x 8位）調制格式

全數字設計：模擬調制輸入以62.5 MHz（12或14位分辨率）的采樣率數字化。然后根據這些具有可調系數（偏移和斜率）的采樣值計算調制參數，并以

62.5兆赫。

0.3μs的短延遲允許您實現快速模擬控制回路

?輸入規格：±1 V范圍，50? 終端，20 MHz帶寬

射頻輸出開/關：

頂部：外部提供的數字信號

底部：RF輸出

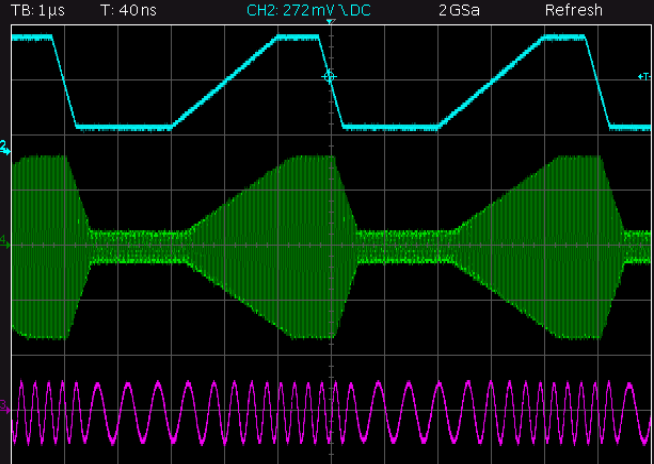

顯示模擬調制的示波器軌跡：

頂部：外部提供的模擬調制信號

中心：通道0配置為模擬

振幅調制

底部：通道1設置為模擬頻率

具有可調電平和快速開/關的RF輸出:

全尺寸輸出為-40至+10 dBm的可變輸出放大器允許您根據需要縮放RF電平，而不會損失DDS中的任何分辨率

快速轉換：從開啟到關閉的時間小于4 ns；脈沖長度低至12ns

關閉狀態下無信號泄漏：開/關功能本身停止波形生成，而不僅僅是衰減合成RF輸出

通過數字BNC輸入的外部開/關（0.1μs響應延遲，見圖）

獨立于DDS波形發生器，單獨的“RF kill”開關可手動抑制放大器的RF輸出

專用振幅斜坡發生器，可在8μs至4 s內線性掃描振幅

全頻率范圍內輸出功率變化低于±0.8 dB（典型值）

信號質量

內部低抖動1GHz采樣時鐘發生器

低RF輸出相位噪聲（見下圖）：在200 MHz時：與載波偏移3 kHz時為-100 dBc/Hz（典型值）<-110 dBc/Hz@300 kHz偏移

頻率穩定性：內置參考振蕩器，在-30至+75°C溫度范圍內漂移2.5 ppm

非常低的諧波和雜散可能很重要，例如在驅動混頻器時：一種新的改進放大器設計具有低于-45 dBc的二次和三次諧波，輸出功率電平高達+10 dBm。輸出功率和低頻率降低時諧波甚至更低，例如80MHz和全輸出功率時為-60 dBc（見下圖）

非常低的串擾：信道間隔離優于100 dB

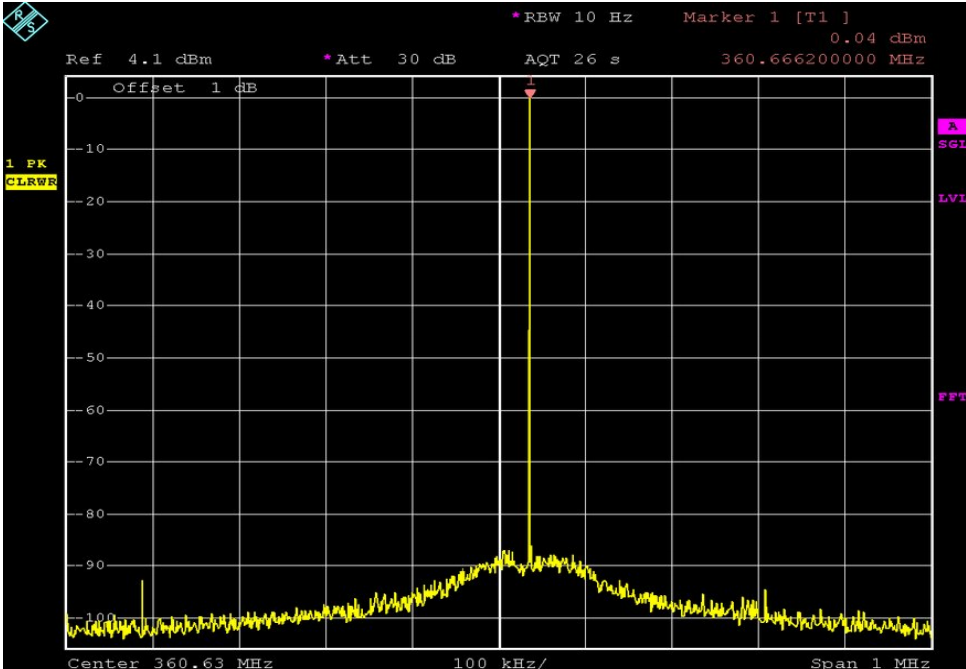

360 MHz時的窄帶相位噪聲：

-在10 Hz下測量的300 kHz偏移時為100 dBc

RBW對應于-110dBc/Hz相位噪聲（距離載波300kHz）

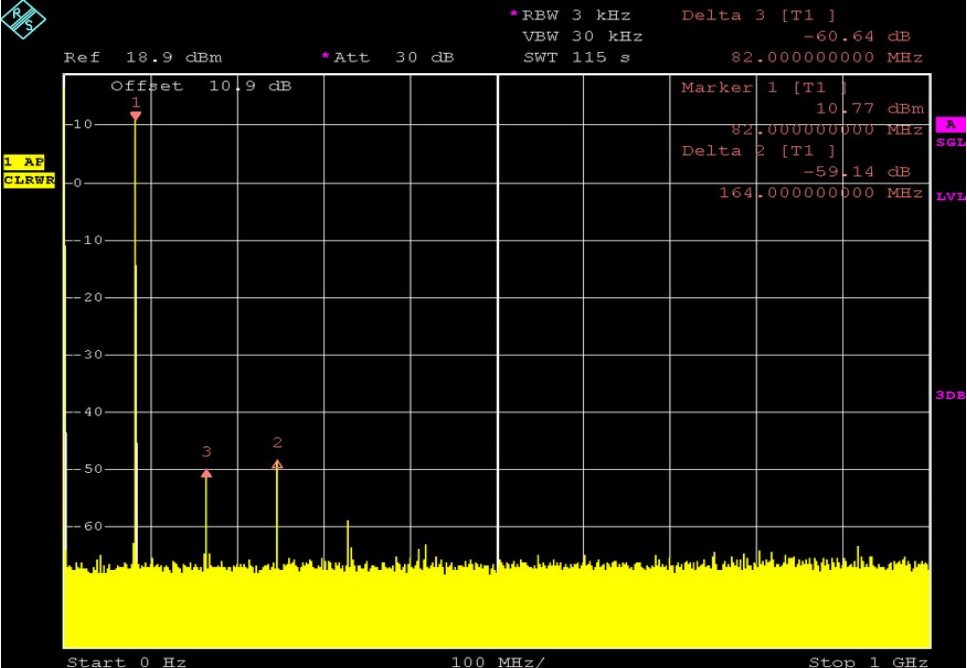

82 MHz和+10 dBm輸出功率下的諧波：

第二級和第三級諧波為~60 dBc，第四級諧波為~70 dBc；低于-75dBc的非諧波雜散（幾乎不可見）

參數
