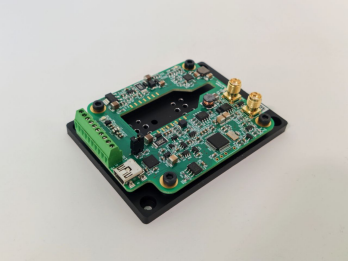

● 專為 10/14 針蝶形激光二極管設計

● 輸出電流高達 1000 mA

● 順從電壓高達 3 V

● 可調脈沖寬度 10 – 500 ns

● 重復率高達 1 MHz

● 外部觸發選項

● 增益開關抑制選項

● 脈沖預成形選項

● USB、CAN 接口

● 板載 TEC 控制器

● 5Vdc 輸入電源

● 配有散熱器

● 緊湊尺寸 85 mm x 60 mm x 21 mm

* Max. 占空比限制為 2%

** 由用戶控制

*** 輸出性能取決于激光二極管特性

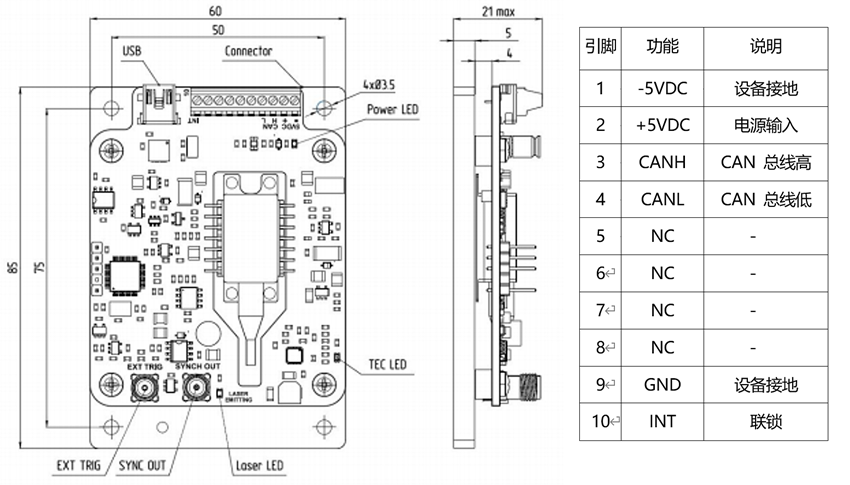

尺寸和連接器

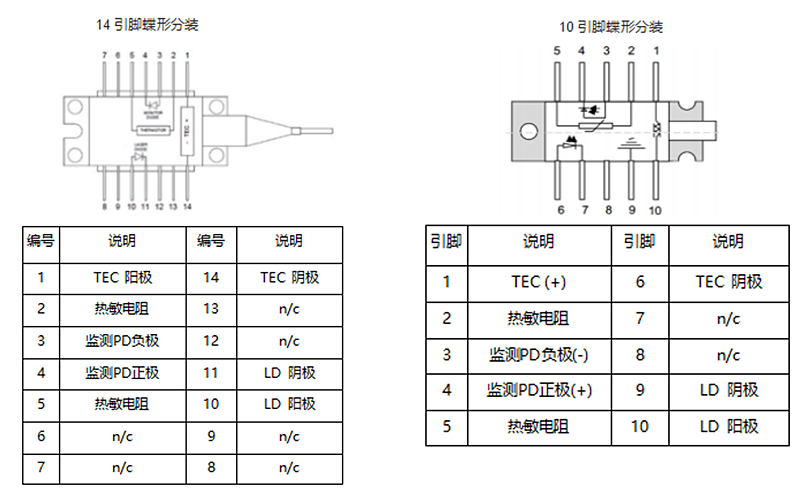

兼容激光引腳排列

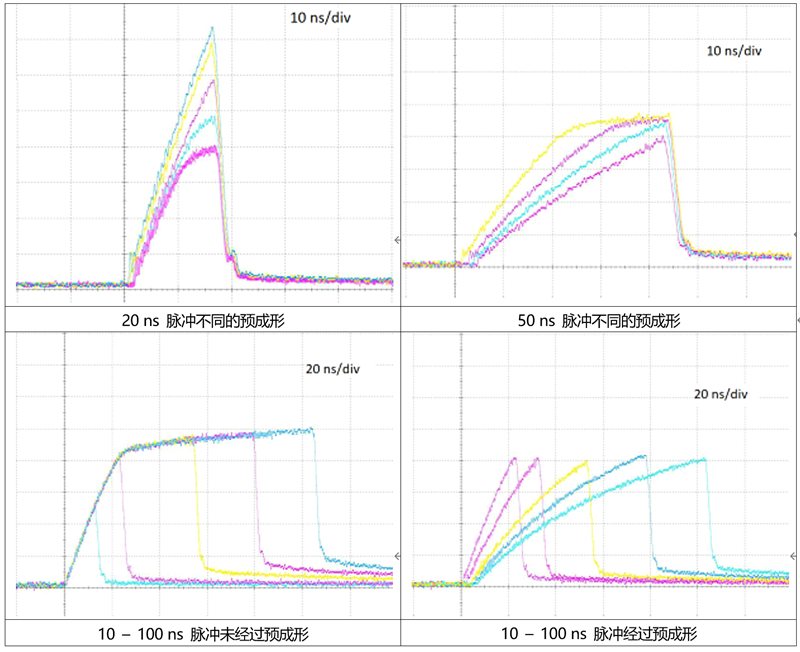

典型性能特征

控制中心驅動軟件

快速啟動（mini USB 模式，僅需一個驅動程序）

1. 將激光二極管焊接到驅動器插座中。注意：確保激光引腳編號與激光插座上的印記相匹配。

2. 根據數據表為驅動器板供電。通電后，電源 LED 將亮起

3. 連接迷你 USB 電纜。

4. 運行 ld_control_center_vXXX.exe。

5. 單擊“設置”進入程序配置菜單（圖 1）。

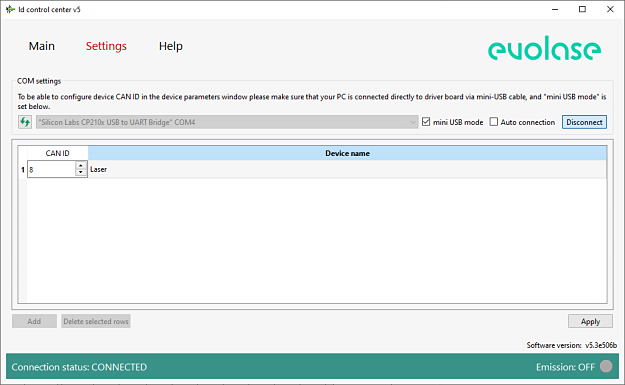

圖 1：系統配置菜單。

6. 按圖標刷新 COM 端口列表，并從下拉菜單中選擇驅動程序所連接的 COM 端口。

7. 勾選“mini USB 模式”框。所用的激光二極管顯示在通道 1 中。用戶可以在“設備名稱”窗口中設置激光器的名稱。

8. 勾選“自動連接”框以選擇“自動連接”模式；否則單擊

“連接”。

9.單擊“主菜單”面板。與所連接的 USB 類型相對應的控制面板

10.驅動程序應出現在優秀個通道中。單擊“主菜單”面板。顯示的控制面板與所連接的驅動程序類型相匹配。

11. 單擊位于控制面板右上角的圖標進入驅動程序設置模式。驅動程序設置模式允許輸入激光二極管參數和允許的激光操作條件范圍（圖 2）。

12. 中間一欄顯示參數的當前值。要更改參數值，請在設置窗口中輸入每個參數，然后單擊“寫入”以應用該值。

13. 還可以在此處設置驅動器的 CAN ID，以便作為 CAN 網絡的一部分運行。只有在重置驅動器電源后，才會應用新的 CAN ID 值。有關 CAN 網絡的更多信息，請參閱相關部分。

14. 設置完所有參數后，單擊“關閉”。驅動器現已配置完畢，可以運行。

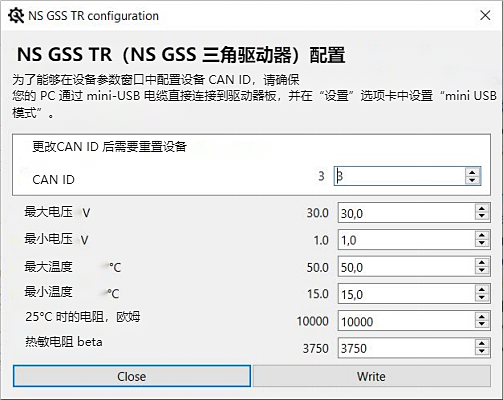

圖2：激光二極管設置菜單

激光二極管設置和系統配置

通過按導航欄中的“設置”可以訪問系統配置窗口（圖 2）。在此窗口中，用戶可以設置通道數、CAN 網絡 ID 和所連接驅動器的名稱。

用戶可以通過按擴展的主控制視圖中的扳手圖標訪問激光二極管設置菜單。扳手圖標將為連接的激光二極管打開一個新的單獨菜單，軟件將新設置僅應用于該單個二極管。預成形驅動器的可用設置如圖 2 所示。

用戶設置驅動器的 CAN ID、工作電壓和溫度的允許范圍、25℃ 時的熱敏電阻電阻值和 beta 參數。中間一列顯示參數的當前值。要更改參數值，請在設置窗口中輸入每個參數或通過上下箭頭進行更改，然后單擊“輸入”以應用該值。

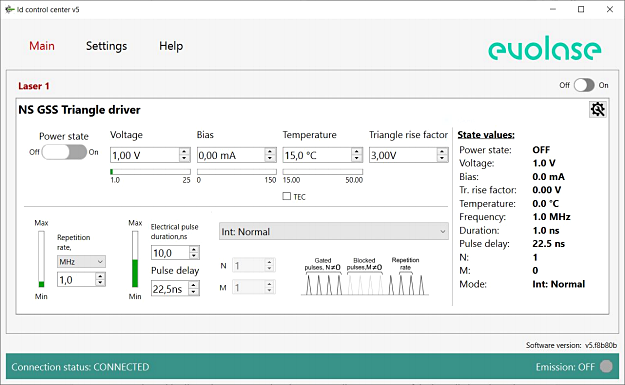

圖3：主控制菜單

基本控制和操作

主軟件窗口顯示可用于連接到 PC 的驅動器的控件（圖 3）?？刂拼翱诳梢哉郫B（圖 4）。該軟件支持通過 USB/CAN 適配器連接到 PC 的多達 200 個設備。每個激光二極管驅動電流、溫度、驅動電壓、重復率和脈沖持續時間都可以輸入到相應的窗口中，或者通過上下箭頭進行更改。用戶需要按 Enter 確認值才能使更改生效

注意：并非所有設置都適用于每種類型的驅動程序。該軟件將僅根據識別的驅動程序類型顯示可用的控件。

主面板右側的“狀態值”部分顯示激光二極管相應參數的當前測量值。當控制窗口折疊時，狀態欄中會顯示相同的信息。斜線符號“/”前的數字顯示在控制窗口中設置的值。斜線符號“/”后的數字顯示從驅動器測得的實際值。電源狀態切換開關也在狀態欄的右側重復。這允許用戶在主窗口折疊時監控激光二極管的相應參數并打開和關閉其輻射。

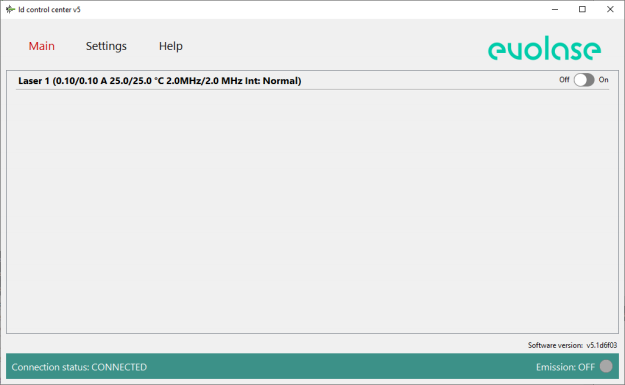

圖4：主控制菜單

驅動器操作模式選擇

PLD-NS-GSS-Tr 驅動器可在五種模式下運行：

? Int：Normal – 標準模式。驅動器生成脈沖序列，其重復頻率在驅動器控制面板中設置。

? Int：Burst – 內部突發模式。驅動器從板載脈沖發生器以預定義頻率生成脈沖突發。用戶可以設置突發中的脈沖數 (N) 和突發之間跳過的脈沖數 (M)。

? Ext：Normal – 標準外部模式。驅動器開始以預設頻率生成脈沖，以響應外部 TTL 觸發信號。觸發信號電平從低電平變?yōu)楦唠娖綍_始生成脈沖。觸發信號從高電平變?yōu)榈碗娖綍Ｖ股擅}沖。

? Ext：Burst – 與 Ext：Normal 相同，但脈沖突發是作為對外部觸發信號的響應而生成的。

? 按需脈沖 – 外部觸發信號（觸發信號電平從低變?yōu)楦撸┊a(chǎn)生單個脈沖。

要設置激光二極管的操作模式，請從下拉菜單中選擇所需的操作模式（圖 5）。注意：為了使驅動器在外部模式下工作，必須使用同軸電纜通過 SMA“EXT TRIG”連接器將其連接到外部同步脈沖源。

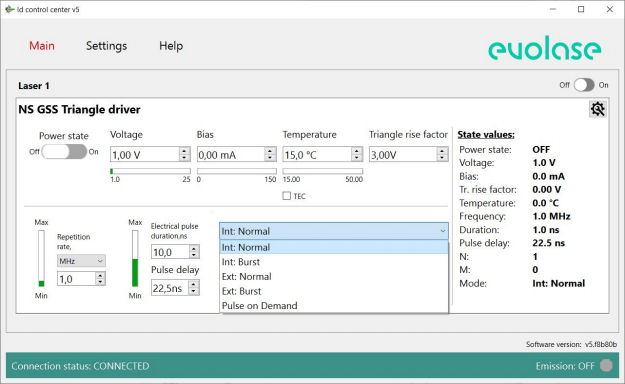

圖5：主控制菜單-操作模式

設置激光二極管的操作參數

● 要設置激光二極管的溫度，請在溫度設置窗口中輸入所需的溫度值，然后按 PC 鍵盤上的“Enter”。此后，熱電冷卻器 (TEC) 將打開，使激光二極管的溫度達到設定溫度，指示器 TEC LED 將亮起。綠色指示條顯示相對于允許的Min. 值和Max. 值的實際設定值。用戶可以在驅動程序設置菜單 () 中更改允許的范圍。

● 要設置脈沖序列重復率，請從下拉菜單中選擇所需的重復率范圍，然后在重復率設置窗口中輸入所需的重復率值，然后按 PC 鍵盤上的“Enter”。

● 要設置脈沖寬度，請在設置窗口中輸入所需的脈沖寬度值，然后按 PC 鍵盤上的“Enter”。

注意：Max. 脈沖持續時間取決于所選的脈沖重復率，臟循環值不能超過 2%，以避免驅動器大電流組件過熱。

● 光脈沖幅度由“電壓”參數設置，參數越高，幅度越大。注意：“電壓”值不等于激光二極管電壓。

要設置幅度，請在電壓設置窗口中輸入所需值，然后按 PC 鍵盤上的“Enter”。

注意：在脈沖模式下，激光二極管電流可能顯著超過 CW 工作電流，但這可能導致激光二極管加速退化。

● 輸出脈沖斜率由“三角上升因子”參數設置，參數值越高，斜率越陡?！叭巧仙蜃印笨稍?0 至 5 V 之間變化。要設置斜率，請在“三角上升因子”設置窗口中輸入所需值，然后按 PC 鍵盤上的“Enter”。

● 激光二極管偏置電流由“偏置”參數設置?！捌谩敝档扔诩す舛O管電流。偏置電流抑制增益開關，電流越大，抑制越強。要設置偏置電流，請在“偏置”設置窗口中輸入所需值，然后按 PC 鍵盤上的“Enter”。

注意：當偏置電流超過閾值電流時，激光二極管開始以 CW 模式發射。

● 同步脈沖相對于光脈沖的延遲值由“脈沖延遲”參數設置，參數值越高，延遲越大?！懊}沖延遲”可在

● 0 至 100 ns 之間變化。要設置同步脈沖延遲，請在脈沖延遲設置窗口中輸入所需的值，然后按 PC 鍵盤上的“Enter”。

● 要設置突發模式的參數，請在操作模式下拉菜單中選擇外部或內部突發模式，然后在“N”設置窗口的“Birst”中輸入所需的脈沖數，然后按 PC 鍵盤上的“Enter”，

然后在“M”設置窗口中輸入所需的脈沖數和突發之間的脈沖跳過數，然后按 PC 鍵盤上的“Enter”。

● 要打開激光二極管發射，請單擊“電源狀態”開關。開關將移動到“開”位置并將顏色更改為綠色，指示器 LASER LED 將亮起。要關閉激光二極管發射，請單擊“電源狀態”開關。

開關將移動到“關”位置并將顏色更改為灰色，指示器 LASER LED 將熄滅。即使主控制面板折疊起來，也可以打開和關閉激光二極管發射。

● 驅動器可以在操作過程中從 USB 端口斷開連接，設備將保留最后已知狀態。

● 驅動器將設置存儲在板載內存中，重新連接后，軟件將讀取驅動器設置并將其顯示在控制面板中。當嘗試在至少一臺激光器運行時關閉軟件時，將打開一個對話框，提示用戶選擇關閉激光器還是保持激光器運行。

在 CAN 網絡中運行

1. 在將多個驅動器連接到 CAN 網絡之前，用戶需要通過 mini USB 端口連接驅動器并按照快速入門部分中描述的步驟為每個驅動器設置一個 CAN ID。應記錄每個驅動器設置的 CAN ID。

2. 使用 CAN 集線器（圖 8）將最多 200 個驅動器連接到 CAN 網絡（圖 7）。

3. 單擊“設置”進入程序配置菜單（圖 6）。

4. 按圖標刷新 COM 端口列表，然后從下拉菜單中選擇驅動器板連接到的 COM 端口。

5. 取消勾選“mini USB 模式”框。

6. 勾選“自動連接”框以選擇“自動連接”模式。否則，單擊“連接”。

7. 該軟件有很多用于連接和控制設備的通道。要連接新驅動器，請單擊“添加”，在出現的行中輸入驅動器的 CAN ID。您可以重命名驅動程序以便更好地跟蹤它們。單擊“應用”以應用系統配置。

8. 要刪除驅動程序，請選擇包含這些設備的行并單擊“刪除選定的行”，然后單擊“應用”以應用系統配置。

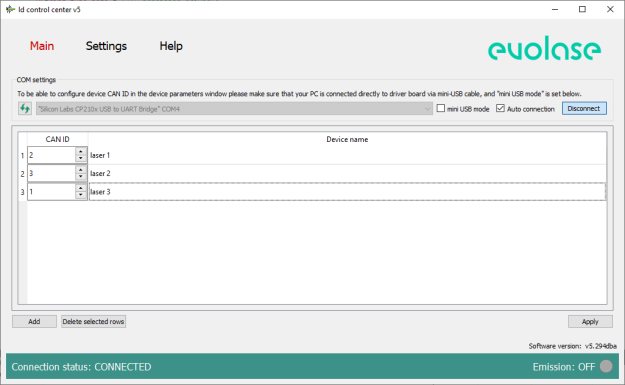

圖6：系統配置菜單

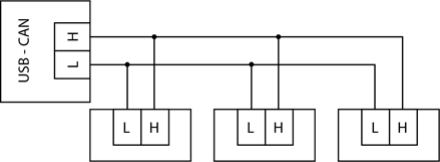

圖7：CAN接口連接方案

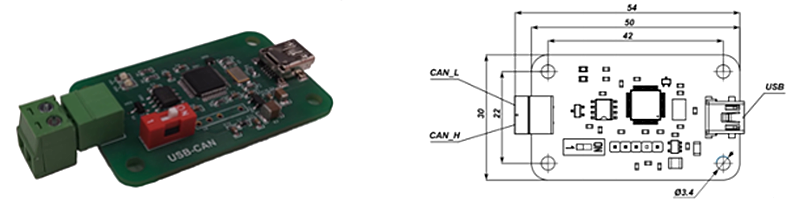

圖8：USB-CAN集線器
