PL3000系列是一個全色PIN光電二極管，截止波長高達2700nm。它使用的是InGaAs材料，三元化合物半導體InGaAs材料用于制作各種光電器件，材料本身性能穩定。本系列的設計可以用于環境氣體檢測應用，測量CO或者CO2，它提供優良的并聯電阻與響應在寬譜范圍內，此外，我們可以讀引腳改為TO-46,to-18，TO-5可選。
● 有效面積（0.3-3mm）
● 更長的截止波長2.7um
● 高分流電阻
● 多鏡頭選擇（雙凸，平凸，球透鏡）
● 多種封裝結構可供選擇（TO46；TO8；TO5）
● 氣體傳感檢測
● 火焰/火花檢測
● FTIR
● 短波紅外光電探測
2.7um擴展型響應電特性@25℃±2℃
性能規格 | 單位 | PLC300/2.6 | PLC500/2.6 | PLC1000/2.6 | PLC2000/2.6 | PLC3000/2.6 |
響應直徑 | mm | 0.3 | 0.5 | 1 | 2 | 3 |
峰值波長（典型） | um | 2.2±0.1 | 2.2±0.1 | 2.2±0.1 | 2.2±0.1 | 2.2±0.1 |
截止波長（50%） | um | 2.6±0.1 | 2.6±0.1 | 2.6±0.1 | 2.6±0.1 | 2.6±0.1 |
響應度@λP（min/typ） | A/W | 0.9/1.0 | 0.9/1.0 | 0.9/1.0 | 0.9/1.0 | 0.9/1.0 |
分流電阻（min/typ） | Ω | 16K/25K | 5K/8K | 2K/4K | 0.5K/1.5K | 0.2K/0.5K |
暗電流 | uA | 13@1V | 20@0.5V | 80@0.5V | 320@0.5V | 500@0.5V |
電容@0V | pF | 100 | 270 | 1000 | 4400 | 10000 |
帶寬 W/50Ω@0V | MHz | 32 | 16 | 3.2 | 0.8 | 0.35 |
上升時間 W/50Ω@0V | ns | 11 | 22 | 110 | 440 | 1000 |
NEP@λPEAK | W/Hz1/2 | 81×10-14 | 143×10-14 | 203×10-14 | 331×10-14 | 574×10-14 |
線性度（±0.2dB@0v） | dBm | 6 | 6 | 6 | 6 | 6 |
封裝規格 | - | TO-8 | TO-8 | TO-8 | TO-5 | TO-5 |
最大額定值
性能規格 | 單位 | PLC300/2.6 | PLC500/2.6 | PLC1000/2.6 | PLC2000/2.6 | PLC3000/2.6 |
存儲溫度 | ℃ | -40-125 | -40-125 | -40-125 | -40-125 | -40-125 |
工作溫度 | ℃ | -40-85 | -40-85 | -40-85 | -40-85 | -40-85 |
反向擊穿電壓 | V | 2 | 0.5 | 0.5 | 0.5 | 0.5 |
反向擊穿電流 | mA | 10 | 10 | 10 | 10 | 10 |
正向電流 | mA | 10 | 10 | 10 | 10 | 10 |
最大承受功率 | mW | 50 | 50 | 50 | 50 | 50 |

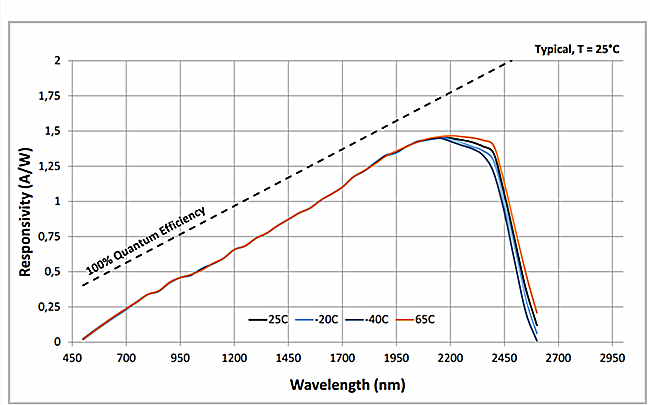

光譜響應

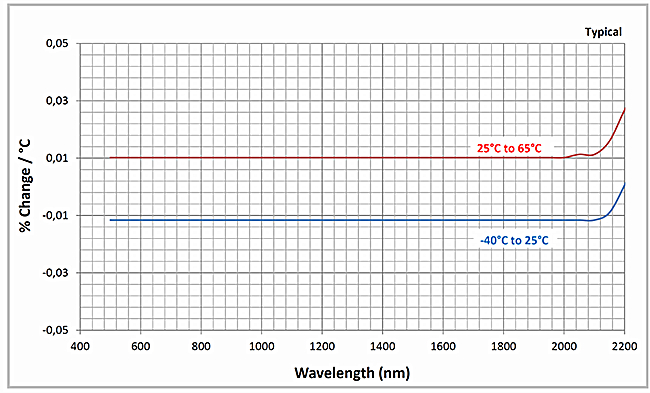

響應溫度系數Ⅰ

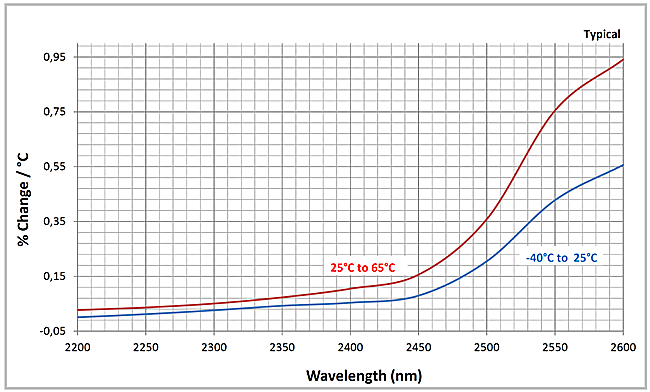

響應溫度系數Ⅱ

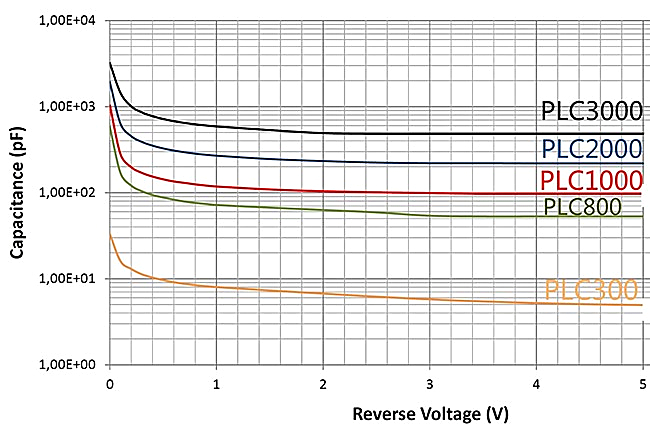

電容和備用電壓

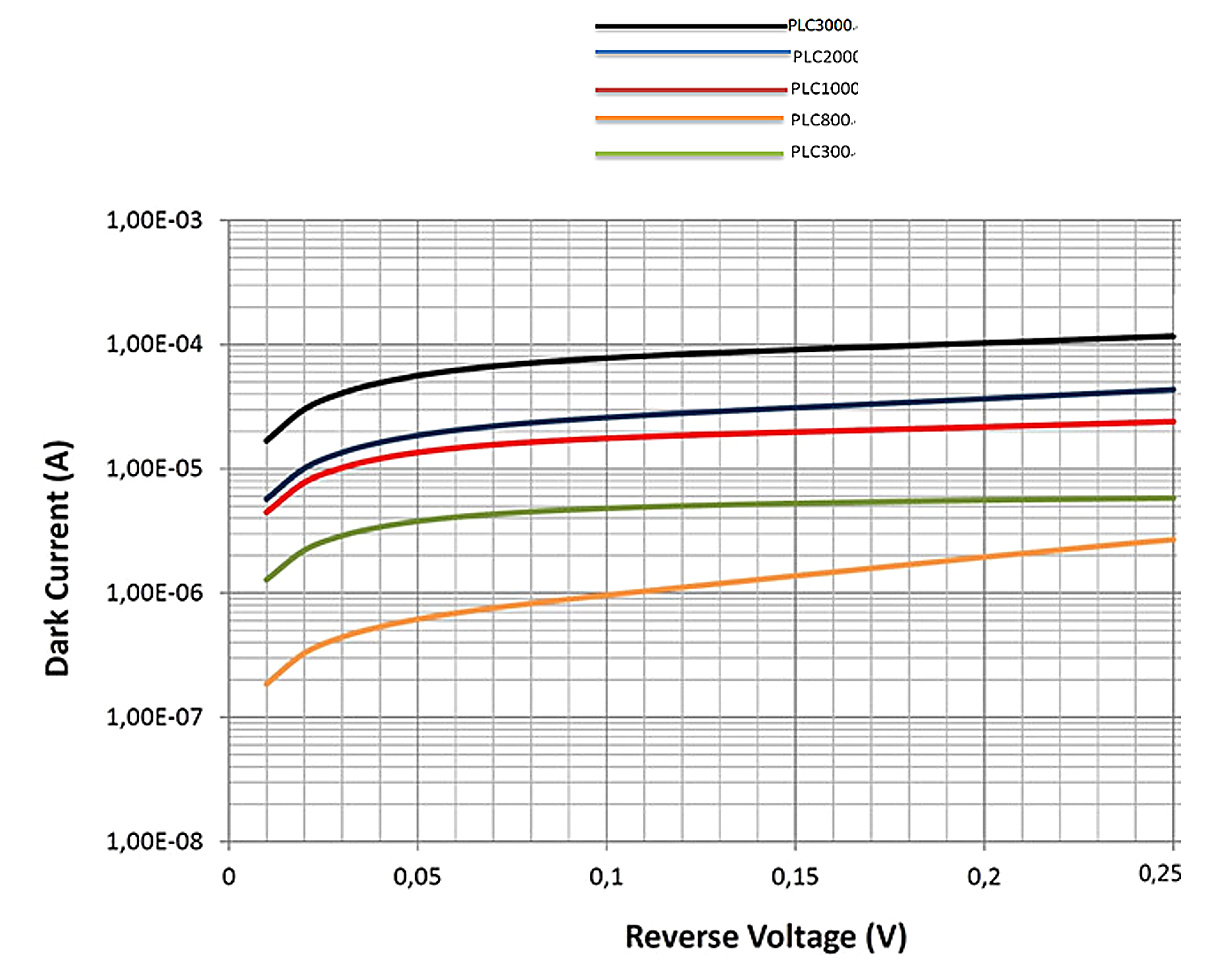

暗電流與暗電流備用電壓

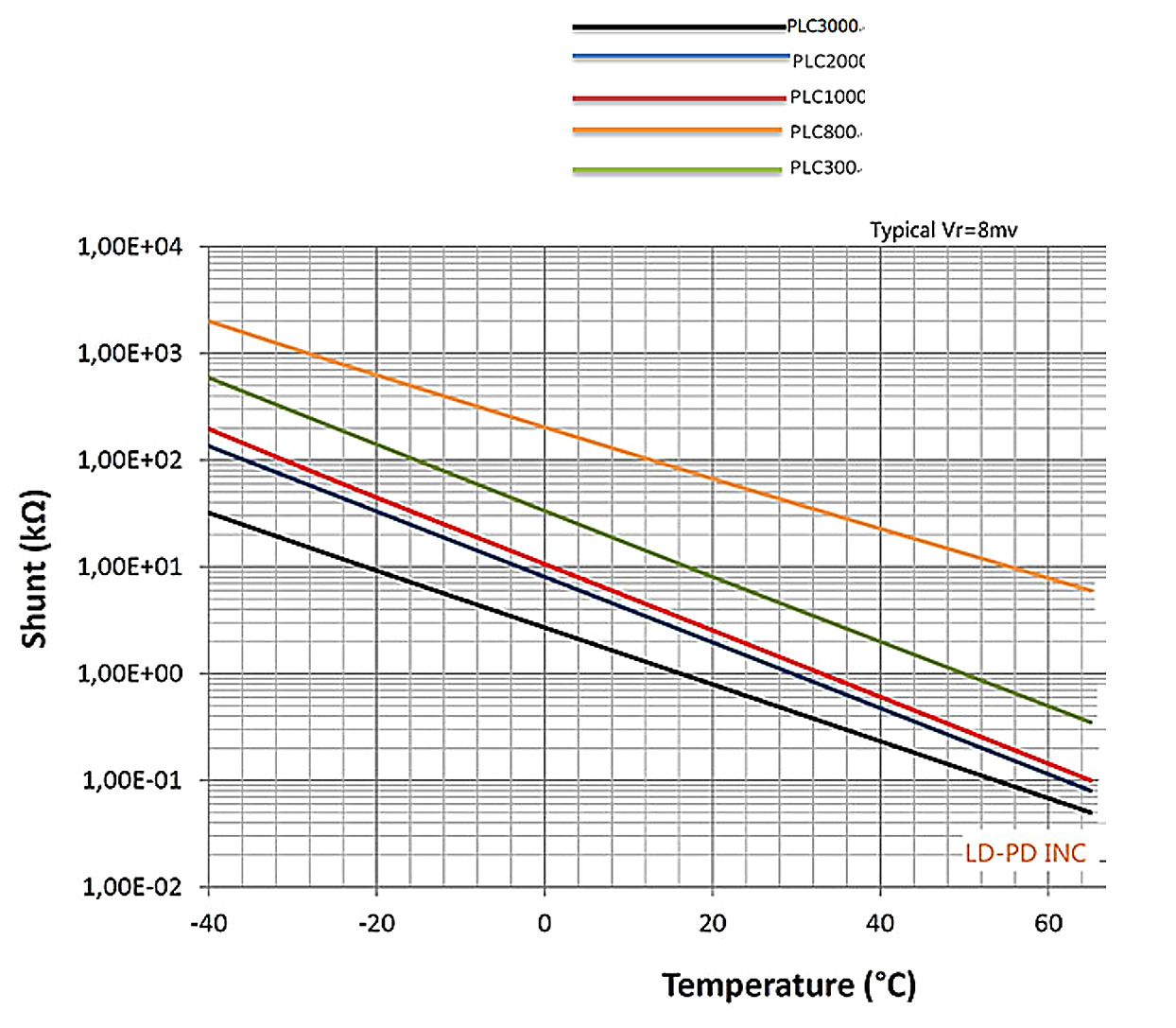

分流阻力的比較溫度
PLC-□-□□-W□□□□-XX
□---探測器的材料
A：Si PD
B：InGaAs PD
C：Si APD
D：InGaAs APD
E：Si Quadrant APD
F：InGaAs Quadrant APD
□□---光感應光敏面直徑
300：0.3mm
500：0.5mm
1000：1mm
2000：2mm
3000：3mm
W□□□□---截止波長
W2.6：2.6um
XX: 探測器封裝類型
T46W=TO46 Window
T18W=TO18 Window
T5W=TO5 Window
T46L=TO46 Lens
T18L=TO18 Lens
T5L=TO5 Lens
T46W=TO46 Window
T46W=TO46 Window
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
