操作流程：

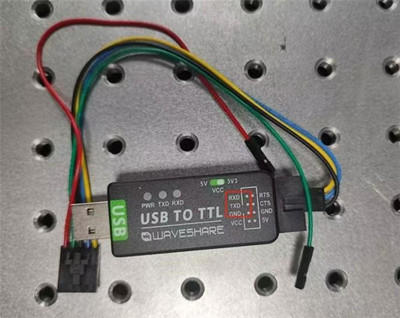

1. 連接：依次連接USB接頭和5V電源接頭（先接USB）。

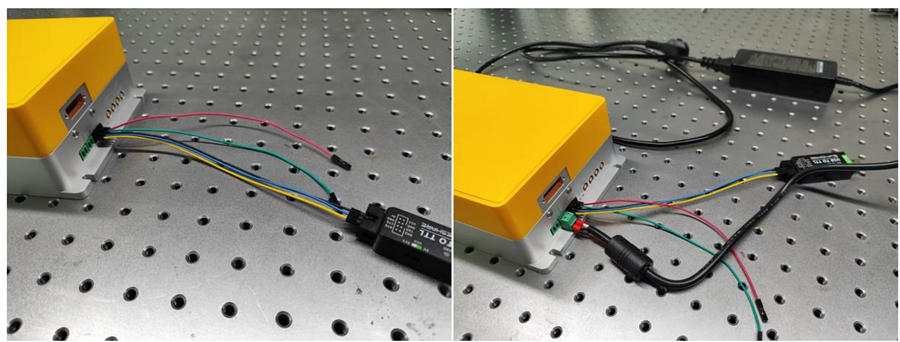

整體連接效果：

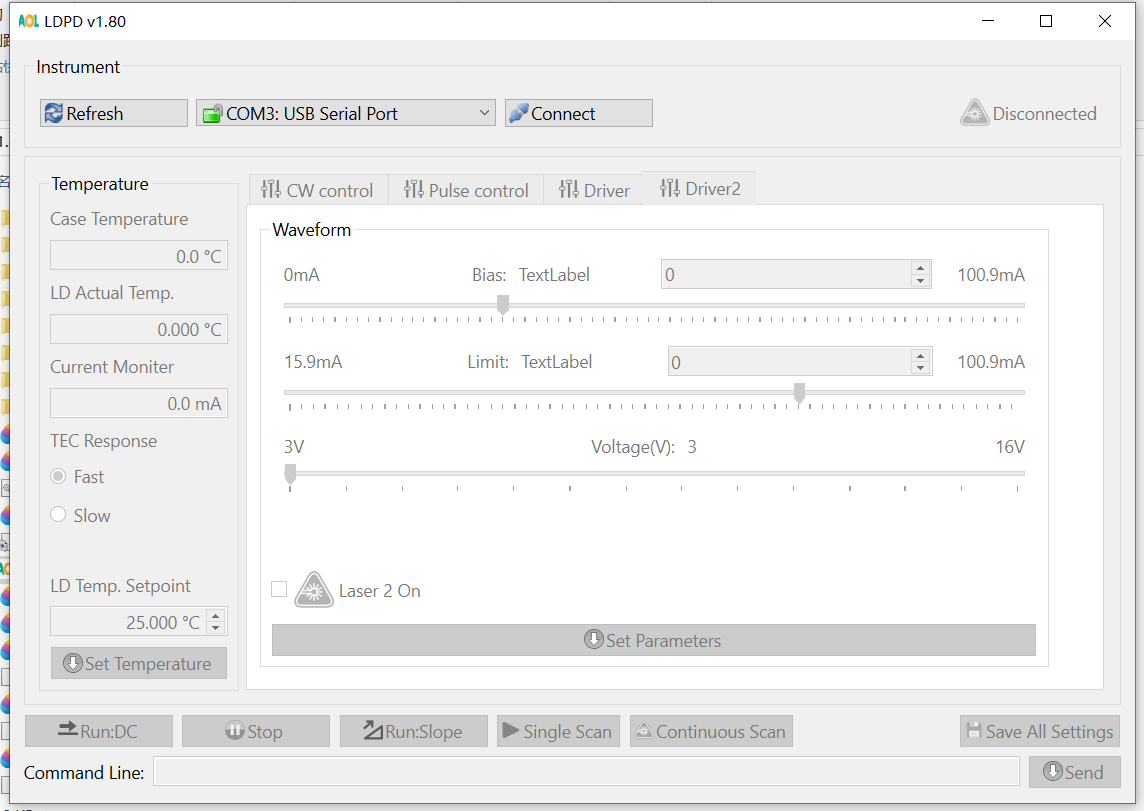

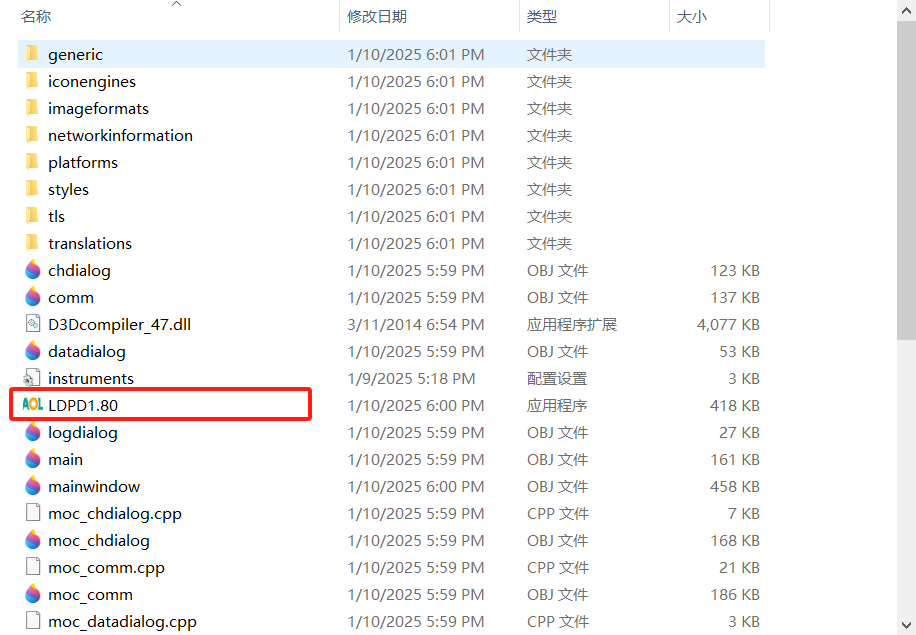

2. 打開隨貨U盤附帶軟件，點擊操作軟件LDPD v1.80，軟件界面如圖。

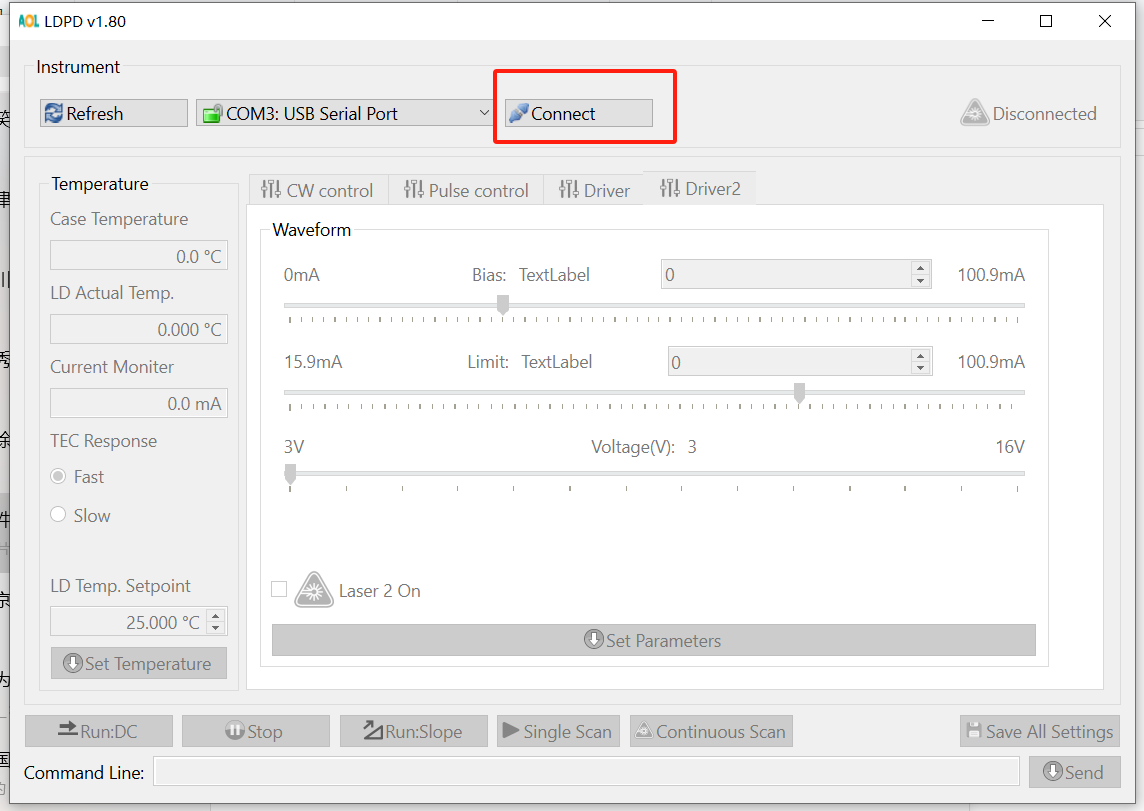

3. 點擊Refresh 找到對應的端口，點擊Connect連接，軟件界面點亮，顯示當前軟件版本，連接成功。

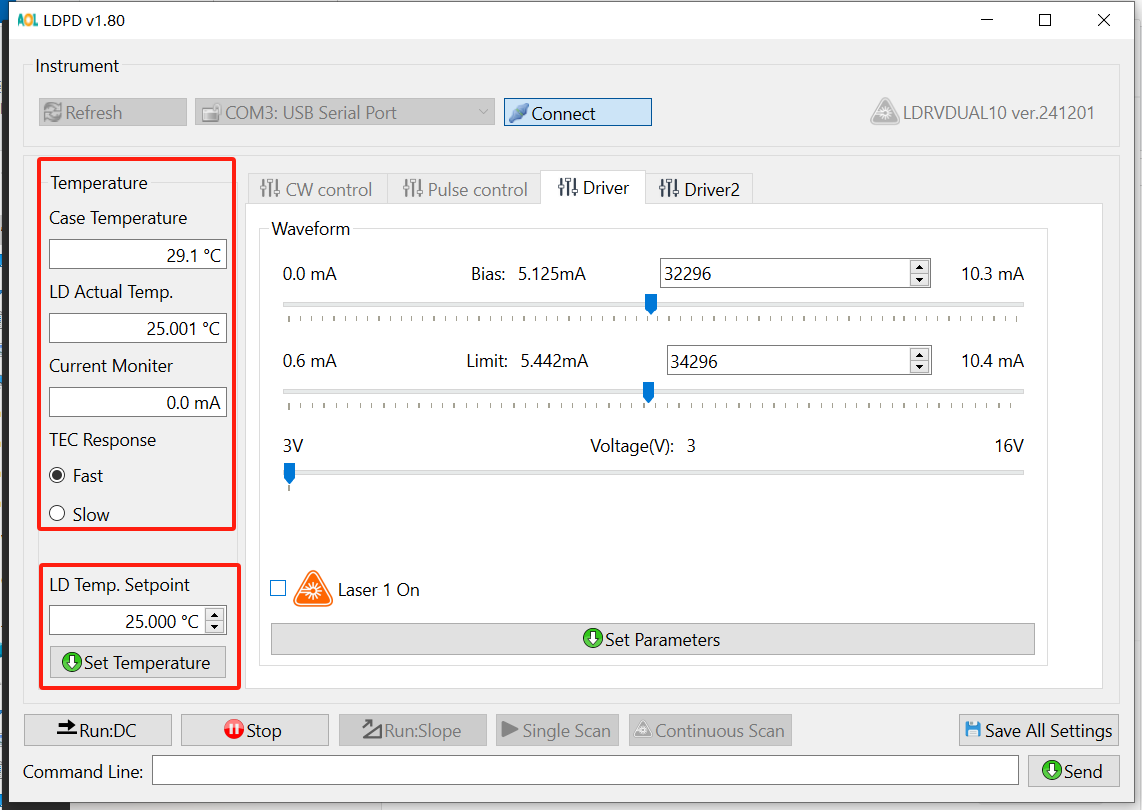

4. 左側為溫度欄，Case Temperature為芯片熱沉溫度讀數，LD Actual Temp為激光二極管當前溫度讀數，Current Moniter為當前激光二極管電流監控讀數，TEC Response選擇TEC響應速度快慢，LD Temp Setpoint方框內設置溫度，點擊Set Temperature，溫度設置成功。

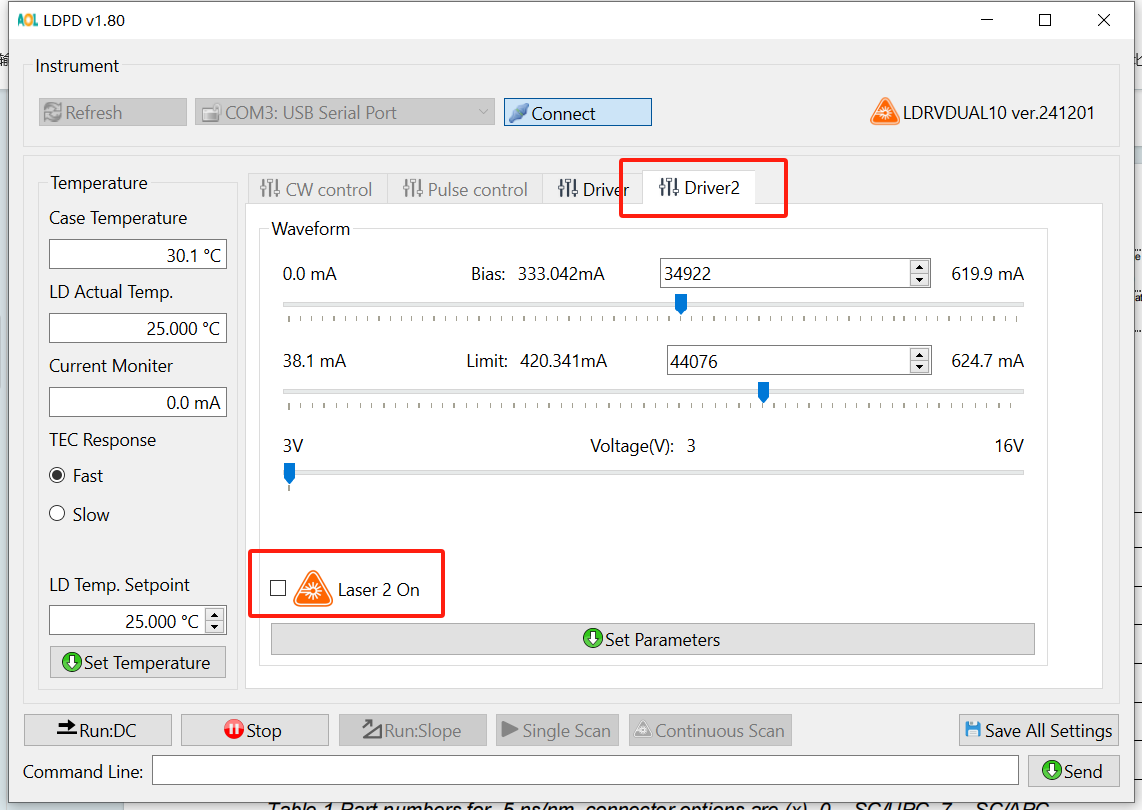

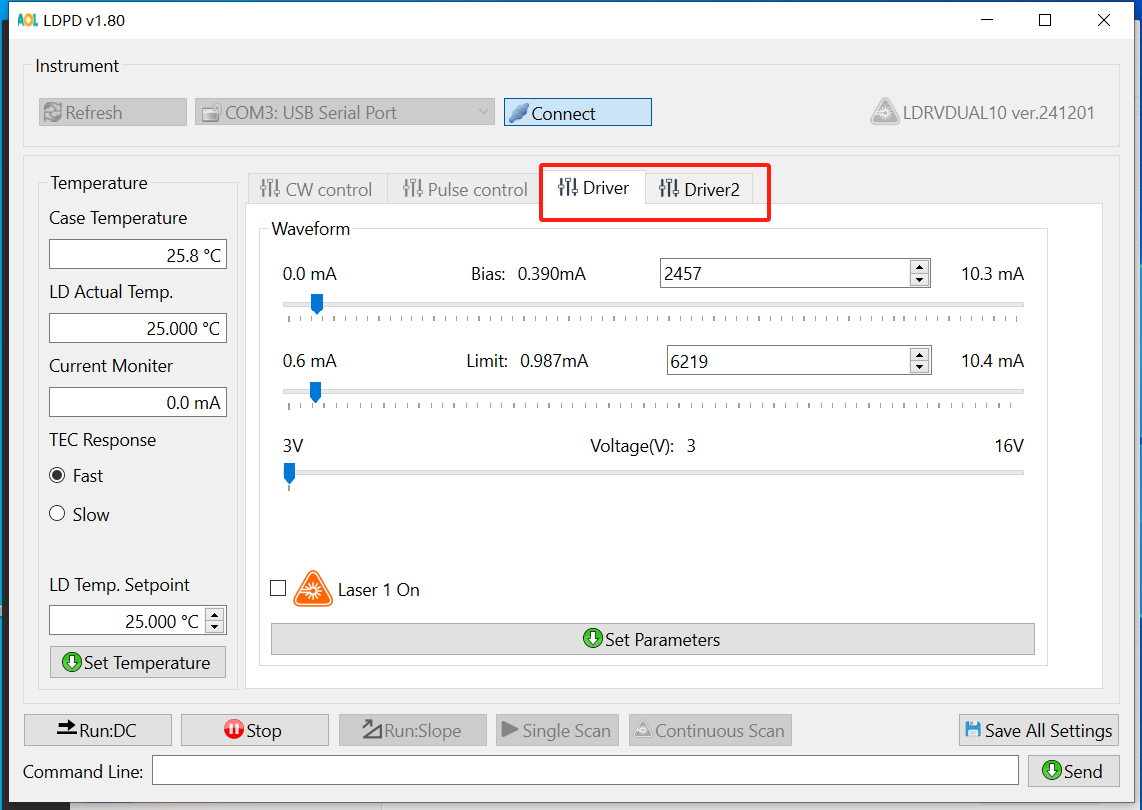

5. 拖動Bias滑塊設置激光二極管工作電流，拖動Limit滑塊設置激光二極管工作的Max. 電流限制，拖動Voltage滑塊設定激光二極管Max. 電壓限制，設置完成后，點擊下方的Set Parameters ，電流設置成功。（Limit用來限制Max. 電流，請參照激光器測試報告進行設置，Voltage用來設置Max. 電壓，一般情況下默認3V）。如下圖，Driver和Driver2分別為兩個通道的控制界面，在對應界面下點擊Run DC，可以驅動對應通道的激光器，如需同時打開兩路激光，可以切換頁面再次點擊Run DC或者選中頁面下方橙色圖標打開另一通道。

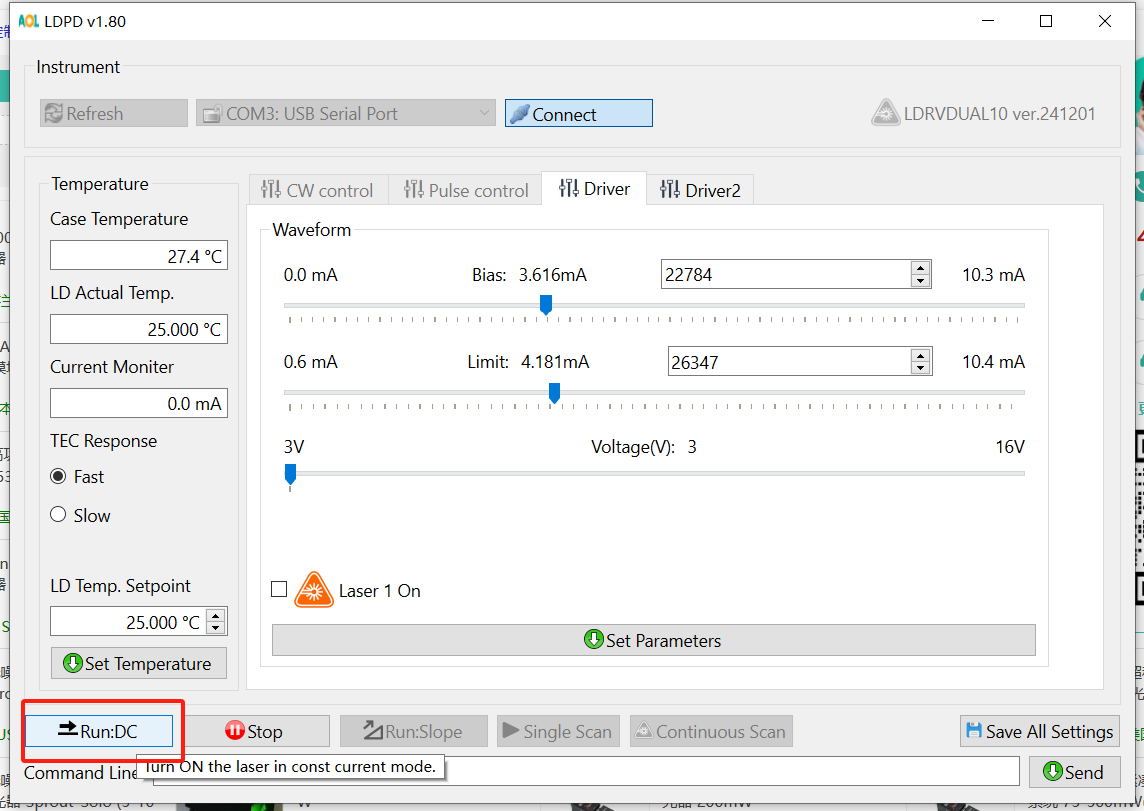

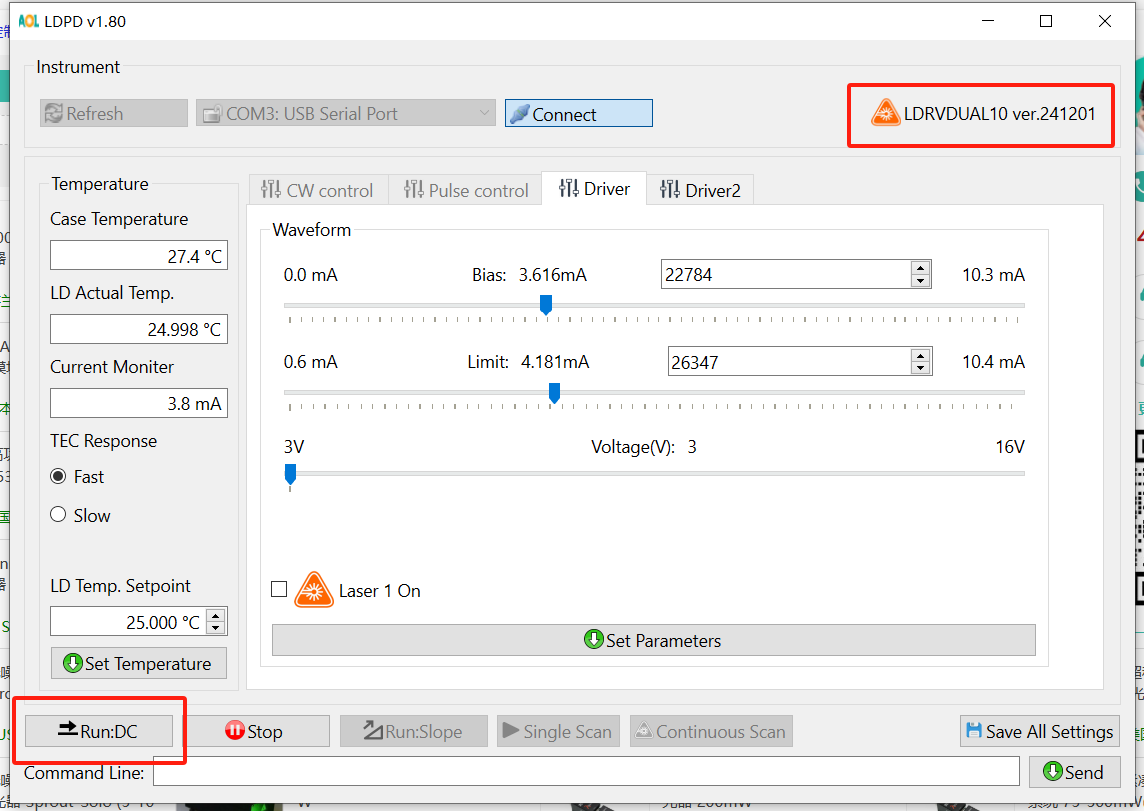

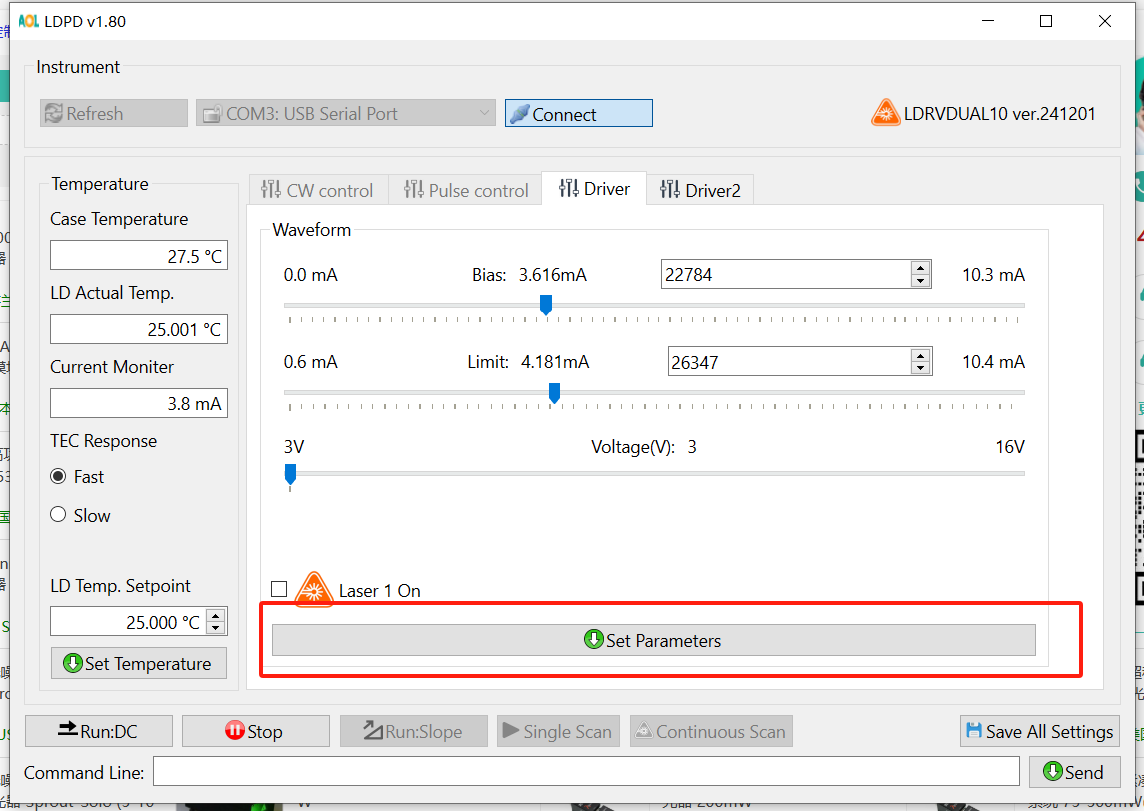

6. 參數設置好以后，點擊Run DC打開激光器光源，右上角軟件版本圖標點亮。每次修改電流或者溫度系數后，都需要點擊Set Parameters，對應電流和溫度按照設置改變。

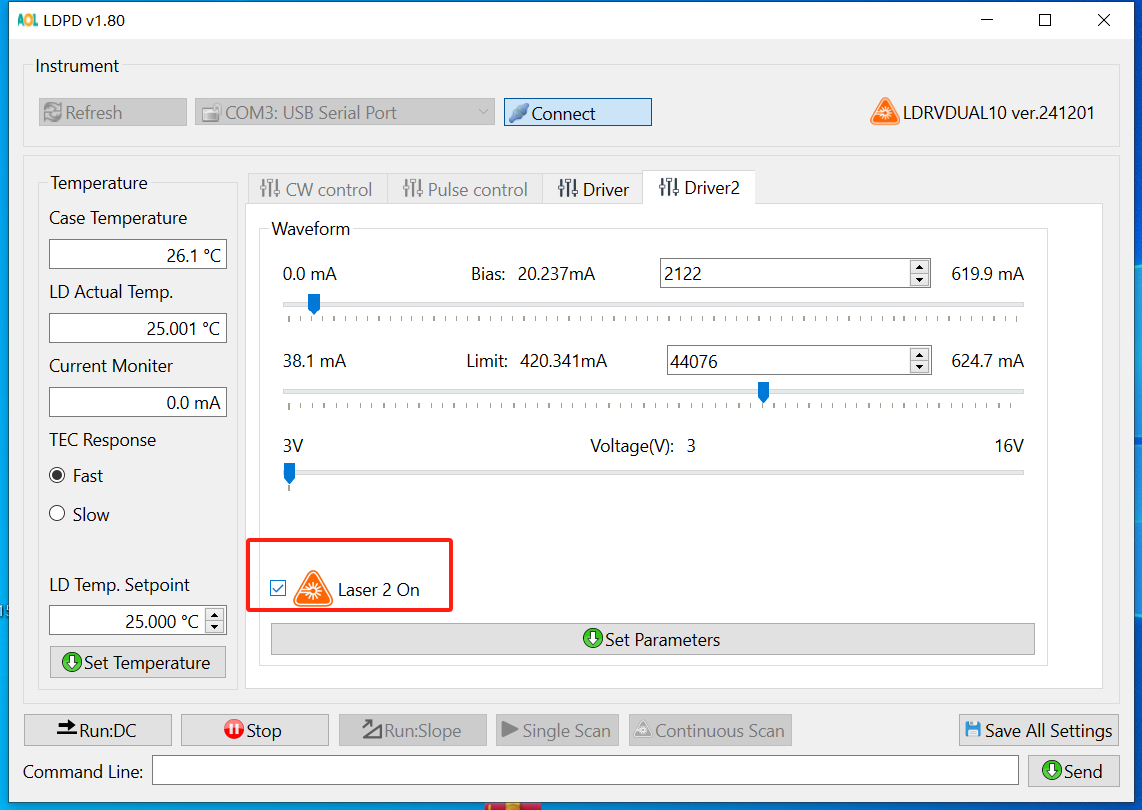

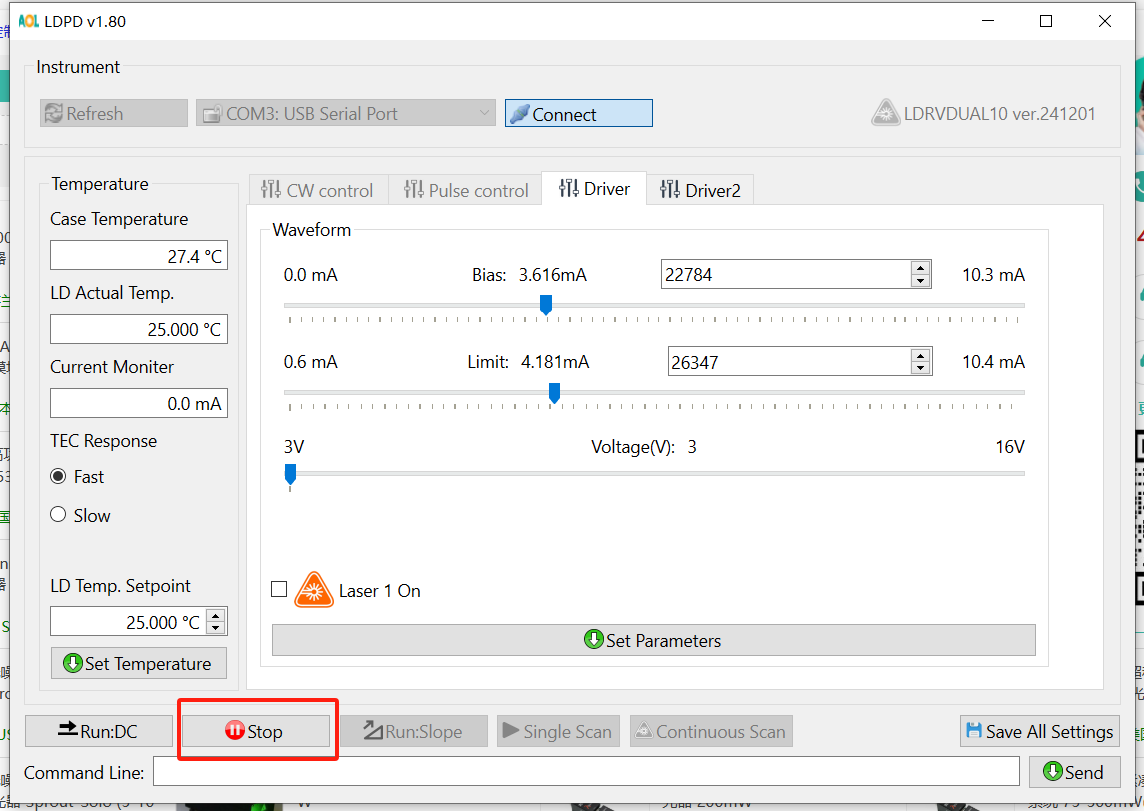

7. 激光器使用結束后，將電流Bias慢慢調至0mA，點擊Stop 關閉激光器。如果要關閉一個通道，保留另外一通道的，取消選擇對應頁面下方橙色圖標（如之前未選擇，可以選擇后取消）。

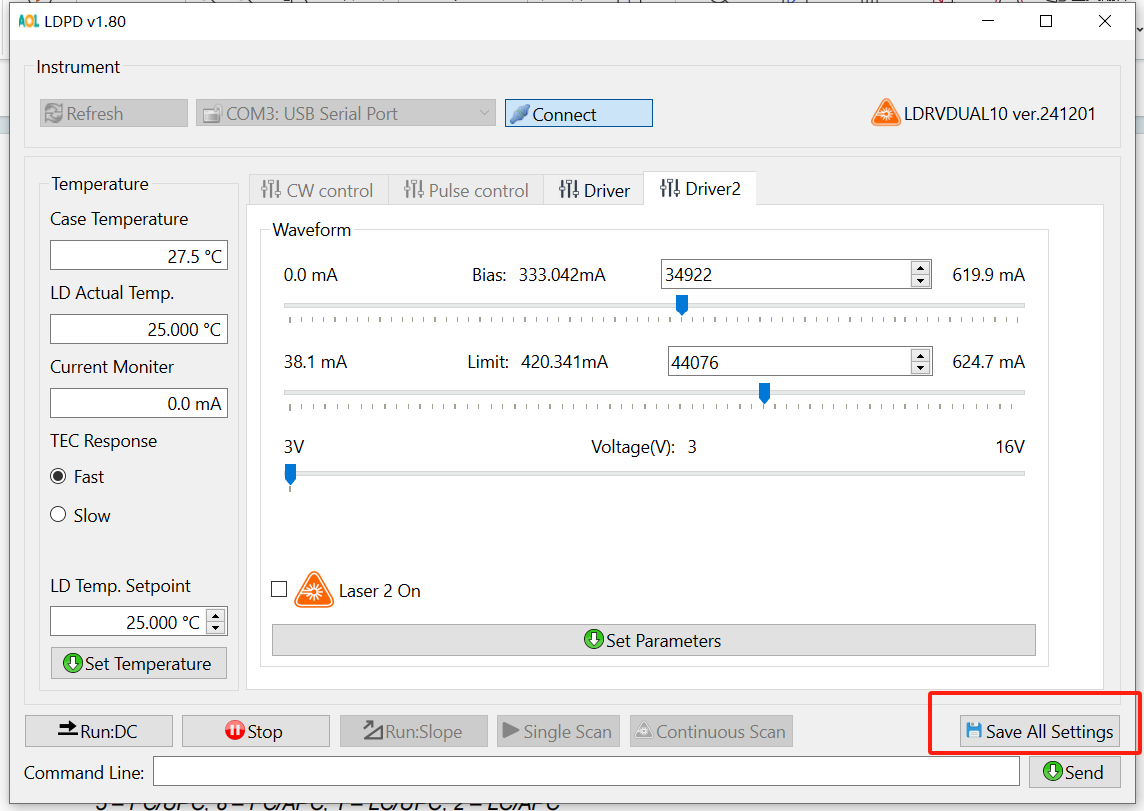

8. 如需脫離軟件使用，可以在軟件界面設置好需要的參數，然后點擊Save All Settings保存設置，短接RX和GND引腳，之后可以插電直接使用，參數和之前設置一致。

使用注意事項：

① 設置工作電流不要超過激光器的Max. 電流。

② 設置工作溫度后，等待LD Actual Temp與LD Temp Setpoint相同后再啟動激光。

③ 設置工作溫度時，溫度變化速率應小于每分鐘10℃。

④ 啟動激光時，先將Bias電流值設定為z低處，再啟動激光，然后緩慢增加電流值至Max. 處。

⑤ 關閉激光前，先緩慢減少Bias電流值至z低處，再關閉激光

⑥ 關閉儀器時，先將LD Temp Setpoint 緩慢設置成室溫，等待LD Actual Temp與LD Temp Setpoint相同后再關閉儀器電源。
