太赫茲光電導天線（780nm）

總覽
產品型號
通用參數
相關產品

光電導天線廣泛用于產生和探測寬帶脈沖和連續單色太赫茲輻射。許多科學和工業領域使用的太赫茲成像和光譜系統都基于這些器件。我們的PCA-SL-50-50-780 和 PCA-D-50-7.2-780 構成了一對理想的天線，基于此可以構建寬帶太赫茲光譜儀，該光譜儀能夠測量 Δf 在 0.1 至 2.2 THz 之間的頻率范圍（Δλ 為 3000 至 130 μm）。圖 1 顯示了典型的太赫茲時域光譜儀配置。我們的天線設計用于在自由空間中利用飛秒激光輻射進行泵浦。激光器必須符合以下規格：波長λopt=780nm、脈沖持續時間τP=120 fs、每個天線的平均功率Popt=10 mW。圖1. 基于光電導天線的太赫茲光譜儀示意圖

聯系客服

西北華中華東華南 Daisy
18602170419 同微信可掃碼 info@microphotons.com

華北西南東北 Moli
13061644116 同微信可掃碼 info@microphotons.com

縱向橫向

產品型號 ⁰

總覽

光電導天線廣泛用于產生和探測寬帶脈沖和連續單色太赫茲輻射。許多科學和工業領域使用的太赫茲成像和光譜系統都基于這些器件。

我們的PCA-SL-50-50-780 和 PCA-D-50-7.2-780 構成了一對理想的天線，基于此可以構建寬帶太赫茲光譜儀，該光譜儀能夠測量 Δf 在 0.1 至 2.2 THz 之間的頻率范圍（Δλ 為 3000 至 130 μm）。

圖 1 顯示了典型的太赫茲時域光譜儀配置。我們的天線設計用于在自由空間中利用飛秒激光輻射進行泵浦。激光器必須符合以下規格：波長λopt=780nm、脈沖持續時間τP=120 fs、每個天線的平均功率Popt=10 mW。

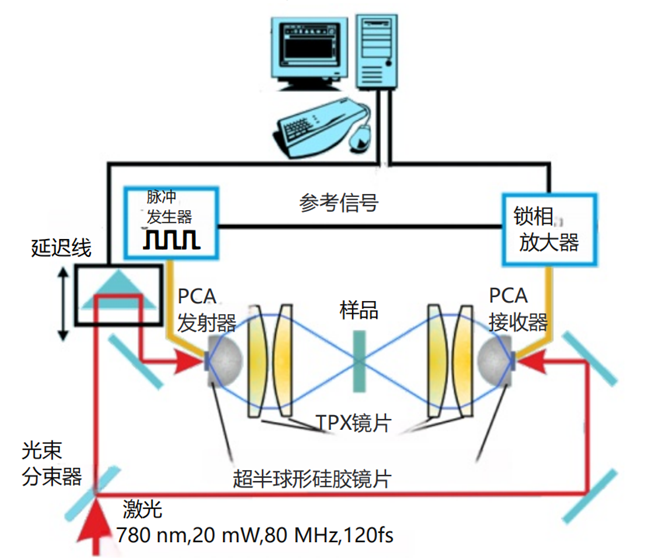

圖1. 基于光電導天線的太赫茲光譜儀示意圖

通用參數

配送套裝

天線可以以芯片形式提供，或安裝在標準印刷電路板（PCB）上，也可以根據客戶的規格由 TYDEX 定制專用電路板。

配送套裝包括一個硅半球透鏡以及一個用于標準 PCB 的調節組件（見圖 3）。

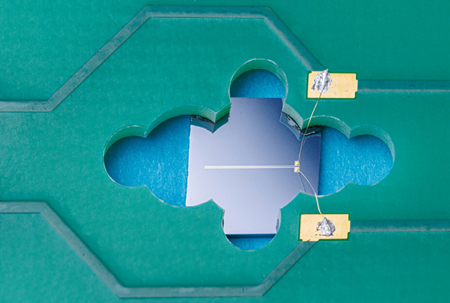

圖 2. 芯片上的光電導天線

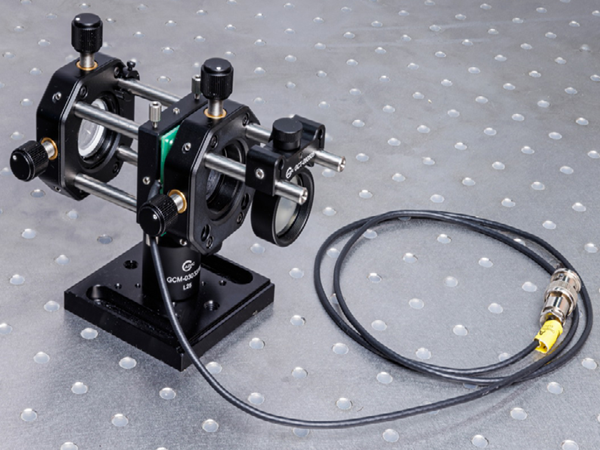

圖 3. 固定在調節裝置上的光電導天線

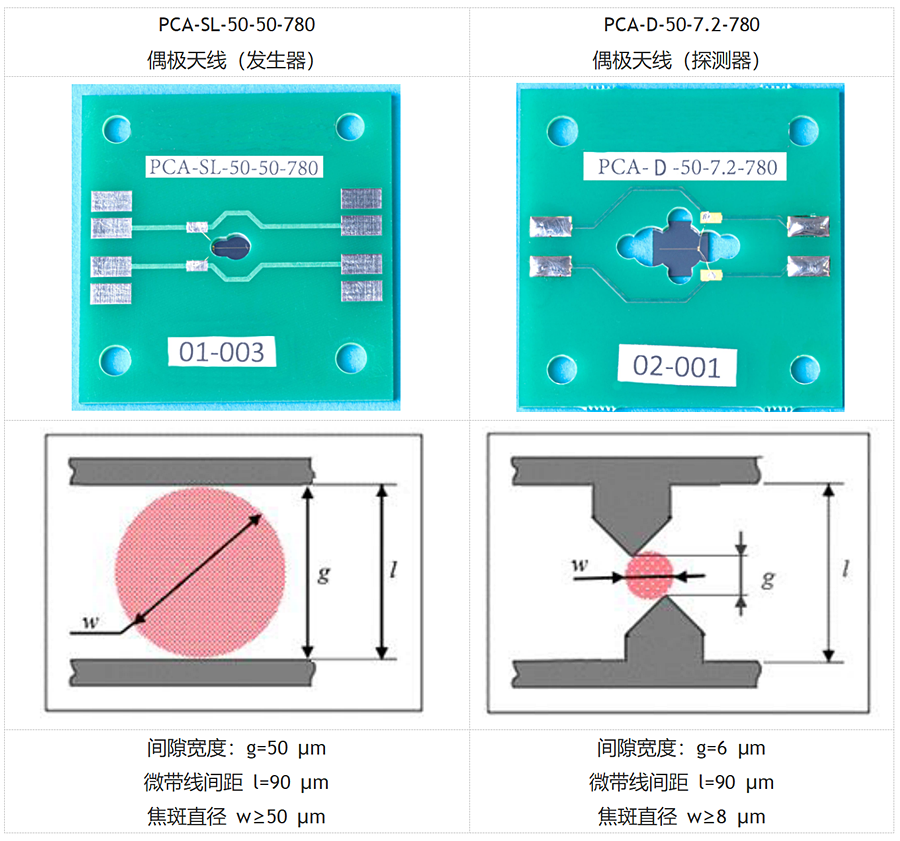

天線設計

主要天線規格

芯片尺寸	6 х 6 x 0,65 mm
光電導材料	T-GaAs
U_BIOS=30 V 時的暗電流	0.2 mA
泵浦激光器的Max. 光功率	30 mW

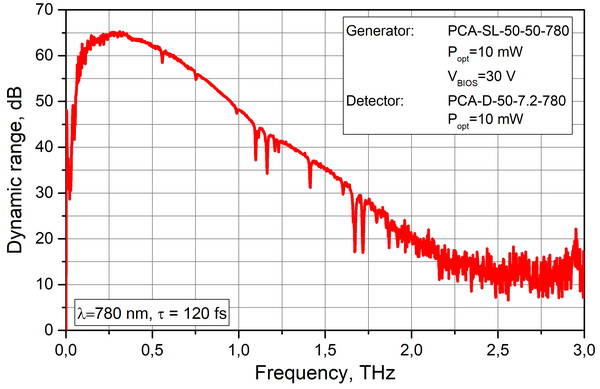

0.5 THz 時的動態范圍	60 dB
PCA-5L-50-50-780 發生器的Max. 電偏置	±70 V
