模數轉換，即Analog-to-Digital Converter，常稱ADC，是指將連續變量的模擬信號轉換為離散的數字信號的器件,時間數字轉換器TDC是很高精度的時間間隔測量產品,具體來講，TDC是以信號通過內部門電路的傳播延遲來進行高精度時間間隔測量的，顯示了這種測量jue對間隔時間TDC的主要框架。
產品組合包括一系列多功能時間到數字轉換器(TDC)和模數轉換器(ADC)。我們的許多客戶的應用場景依賴于對飛行時間(TOF)的測量。該系列產品非常適合用于質譜系統(TOF-MS)，光學相干斷層掃描(OCT)，熒光壽命成像顯微鏡(FLIM)， 時間相關單光子計數(TCSPC)，近紅外光譜(NIRS)，功能近紅外光譜(fNIRS)等應用領域。
我們的多命中時間間隔分析儀保證高精度測量脈沖到達時間。我們的瞬態記錄儀提供額外的模擬脈沖形狀信息，例如 脈沖高度、寬度和面積，并允許詳細的脈沖形狀分析，為解開重疊脈沖場景中的單脈沖提供方法。

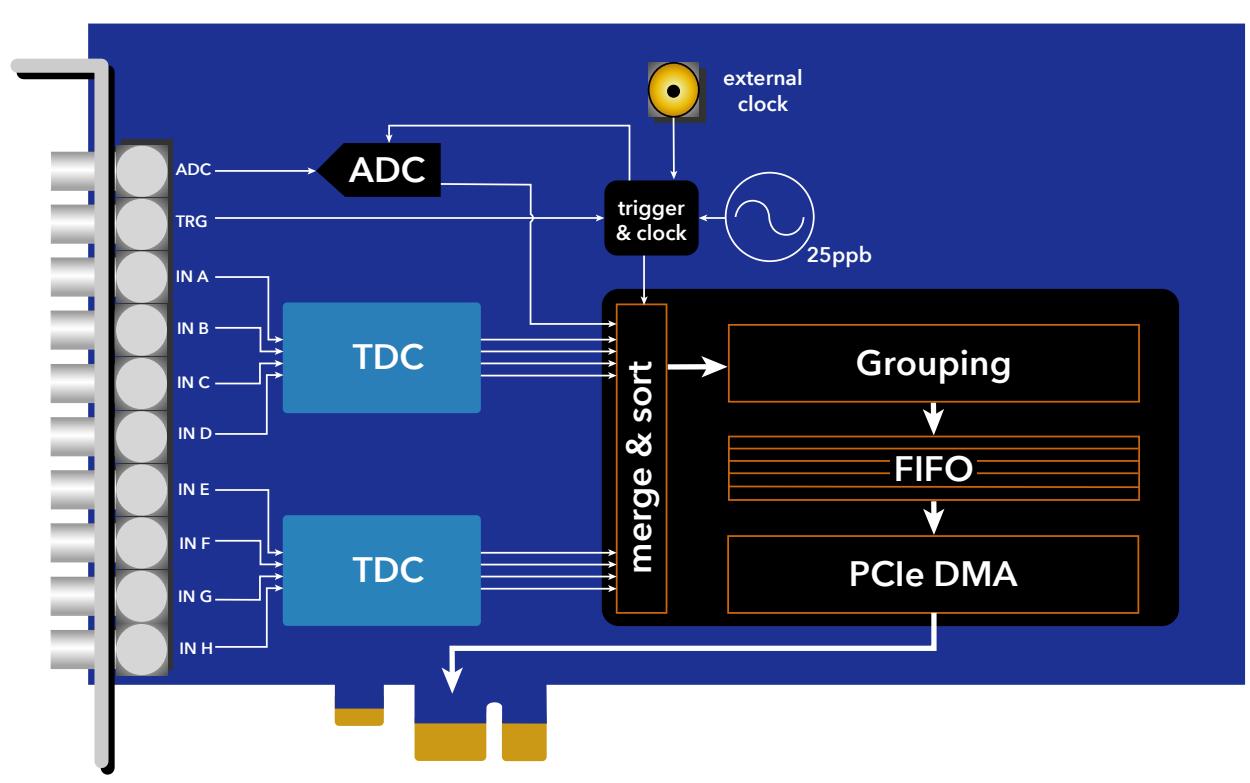

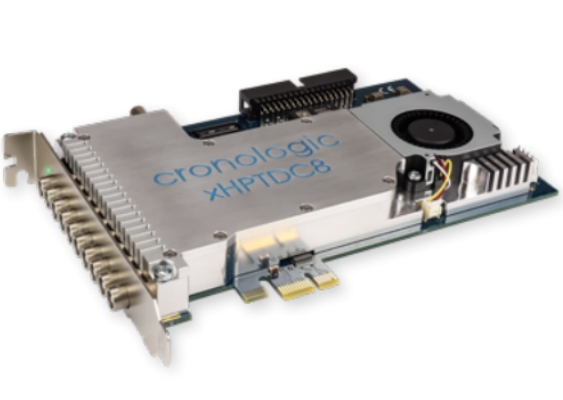

我們最通用的 TDC 將 xTDC4 的精度與 HPTDC8 的通道數和靈活性相結合。
不要讓自己局限于常見的啟動配置！
使用 xHPTDC8-PCIe，您可以按照自己喜歡的任何方式設置系統。
該設備將為您提供無限的時間戳流 - 每個輸入脈沖一個。您可以根據需要在軟件中過濾它們 - 或者讓硬件本身在方便的數據結構中圍繞觸發脈沖將測量分組到時間窗口中。
與xTDC4-PCIe一樣，xHPTDC8-PCIe提供非常高的精度。
幾乎沒有周期到周期抖動的測量?？梢灶A(yù)期 RMS 誤差非常接近量化誤差。線性度也是幾乎優秀。
PCIe 總線主站寫入完全由硬件控制的環形緩沖區，確保在高吞吐量下實現低 CPU 負載。
我們的TiGer定時發生器允許您在所有連接器上創建數字輸出脈沖模式，以控制實驗的定時。
新增加的 18 位 ADC 可以監控系統中的模擬電壓，與數據采集同步或由外部脈沖控制
質譜系統(TOF-MS)
光學相干斷層掃描(OCT)
熒光壽命成像顯微鏡(FLIM)
技術數據 - xHPTDC8-PCIe | |
針對 | 靈活性 + 性能 |
TDC 通道@bin size | 8 @13 ps |
附加輸入事件觸發的 ADC | 事件觸發的 ADC |

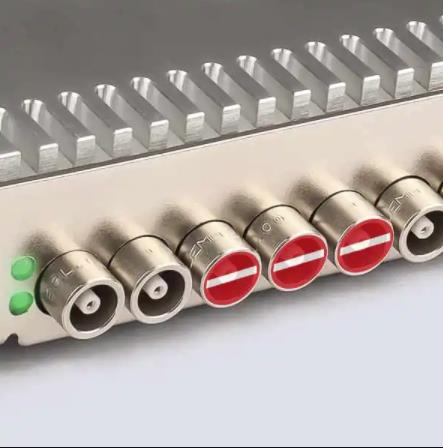

連接 | 10x LEMO-00 |
箱尺寸(Bin size) | 13 ps |
雙脈沖分辨率 | 5 ns |
多命中 | 沒有限制 |
組之間的死區時間 | 無 |
讀出率 | 48 MHits/s |
范圍 | 沒有限制 |
通用啟動/停止 | yes / yes |
可同步的板數 | 8 |
讀出接口 | PCIe x1 |
時基(Time base) | 板載 50 ppb |
產品特點

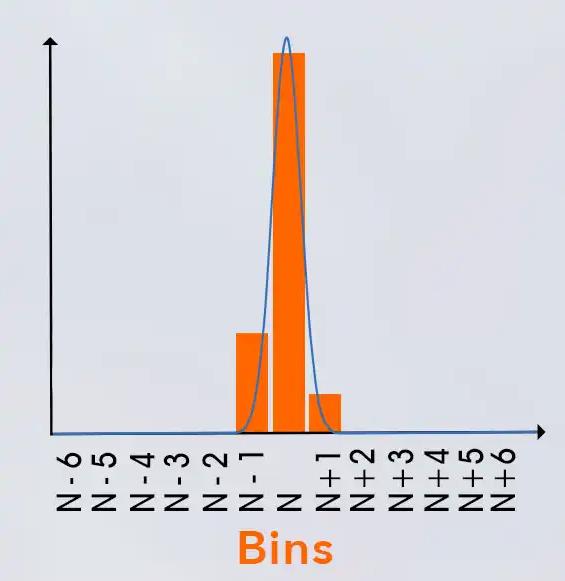

高精準度
xHPTDC8-PCIe 發生的周期間抖動遠低于 13ps 的 bin 大小。因此，您的測量結果預計 RMS 誤差低于 7ps。

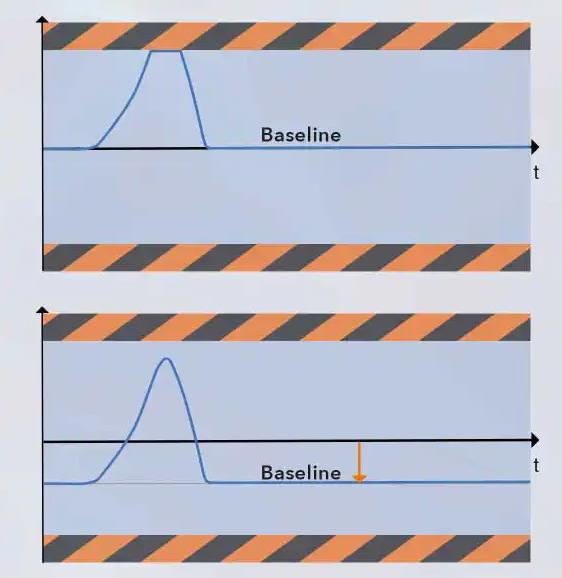

雙極性
閾值鑒別器可以使用具有可配置電壓的正閾值或負閾值。這使您可以將 xHPTDC8-PCIe 與各種檢測器、恒定分?jǐn)?shù)鑒別器 (CFD) 或一般信號標準一起使用。
TiGer定時發生器 (TiGer timing generator)
所有LEMO-00輸入也可用于輸出交流耦合周期性脈沖模式，以控制實驗設置中的外部設備。
這些模式的確切時間由TDC測量。
為了獲得更大的靈活性和不同的應用，每個TiGer塊都可以由任意觸發輸入組合，包括自動觸發。
順便說一句：在雙向和雙極模式下，可以提供脈沖，同時仍然使用相應的連接器作為輸入。
因此，不會為了產生控制脈沖而浪費通道。

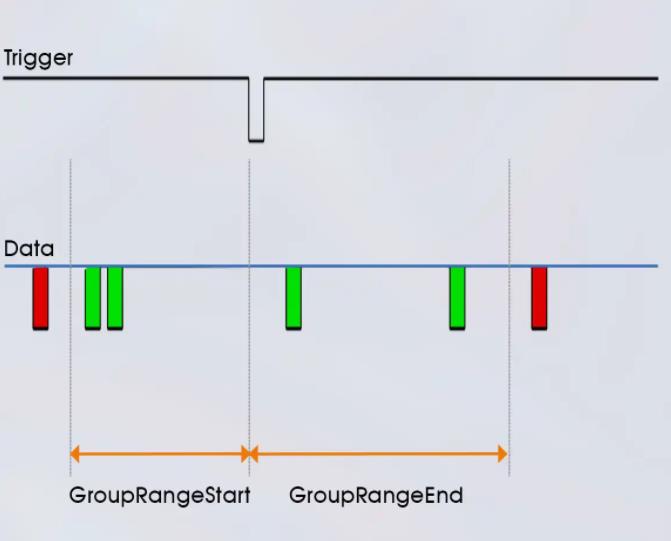

多功能觸發窗口
使用此 TDC 獲取的時間間隔沒有限制！它將輸出所有傳入脈沖的無限時間戳流。如果您更喜歡共同啟動或共同停止，設備可以輸出模仿這些模式的結構化數據。
電壓監控ADC
以定義的時間間隔或由外部信號觸發測量靜態模擬輸入信號的幅度。
xHPTDC8 配備一個可通過三種方式觸發的 ADC：
? 每當 ADC 上有邊沿時觸發連接器，對ADC輸入連接器上的電壓進行采樣。
? 通過使用 TiGer 和內部自動觸發，以便您可以按定義的間隔或隨機周期對模擬信號進行采樣。
? 通過將TiGer與相對于TDC輸入的觸發器一起使用.
典型的應用是每個啟動信號對一些慢速控制電壓進行一次采樣。
否決或門輸入(Veto or gate inputs)
您可以在一段時間內阻止相對于其他輸入脈沖的輸入進行測量。這減少了緩沖要求和 CPU 負載。

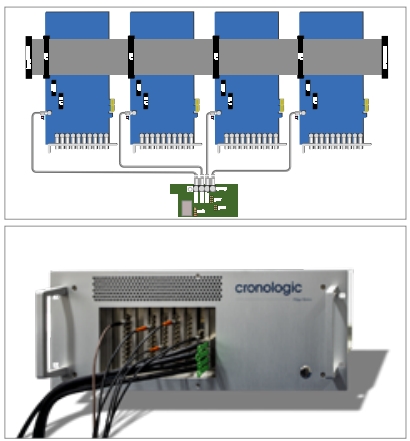

同步多個 xHPTDC8 板以測量更多通道。
在需要 8 個以上測量設置中TDC 輸入，在系統內最多可同步 8 塊板。
此類設置將由xHPTDC8 API自動管理。
提示：為了同步多達四塊板，cronologic提供了ClockBox產品，可該產品可以方便地在PC機箱內提供四個時鐘信號。
另外：如果您的 PC 主板沒有足夠的 PCIe 插槽，您可能會對我們的 NdigoCrate 外殼感興趣，它通過電纜擴展了可用連接器的數量。
不需要其他驅動程序。

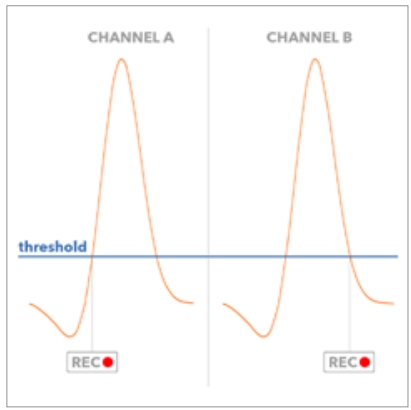

上升沿或下降沿 - 您決定記錄的內容。
根據您的應用，為了更多方便的評估，事先確定是否應記錄上升沿或下降沿是有用的。
但是，也有用戶希望為每個測量通道分別定義這兩種測量方法之一。
使用xHPTDC8，這沒有問題，因為您可以為每個通道單獨選擇錄制類型。
