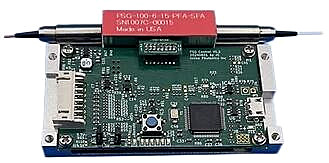

PSG-100 是一款高速偏振態發生器，可將線偏振光轉換為龐加萊球上六個非退化偏振態中的任意一個。這些偏振態分別為標稱線性 0°、線性 90°、線性 ±45°、右手圓偏振 (RHC) 和左手圓偏振 (LHC)。該模塊配備微控制器和電驅動器，可在短短 40 微秒內切換輸出偏振態。這可以通過外部 TTL 數字上升沿或下降沿觸發，或通過 USB 或 UART 接收遠程控制命令來觸發。一旦偏振態切換，無需電流即可維持所選偏振態。
CUBE-PM100 旨在取代傳統 PER 測量系統中的內聯偏振器以及內聯偏振器與被測器件之間耗時的熔接。用戶只需將被測器件的輸入和輸出保偏光纖分別通過兩個 FC 裸纖適配器連接到 CUBE-PM100 的輸出端和 CUBE-ER100 的輸入端即可。然后，CUBE-PM100 將自動通過 UART 端口從 CUBE-ER100 讀取 PER 測試結果，并通過優化 CUBE-PM100 中的對準角度來獲取Max. PER。有了這套設備，您無需再擔心 PM 光纖或器件的 PER 測量不確定性。
當使用瓊斯矩陣特征分析法測量光學器件的 PMD 和 PDL 時，CUBE-PM100 也可用作線性偏振發生器。
● 數字開關 SOP
● 板載校準矩陣
● 高速，開關速度 40us 或更低
● 0.1° SOP 重復精度
● 自鎖和零靜態功耗
● 緊湊
● 偏振 OTDR
● 偏振旋轉
● 基于穆勒矩陣的偏振分析
● 掃頻 PDL 測量
● 量子通信
產品規格
參數 | 值 |
波長 | O-band or C+L Band |
插入損耗（不含連接器）（典型值） | 1.0dB @1550nm, 1.2dB @ 1310nm |
波長相關損耗（固定SOP時） | <0.3dB |
狀態相關損耗（固定波長時） | <0.1dB |
回波損耗 | >55dB |
SOP重復性 | ±0.1° on Poincare sphere |
旋轉角度的波長依賴性 | -0.068 ° /nm |
旋轉角度的溫度依賴性 | -0.1°/ °C |
SOP狀態間角度 | 90 ± 10 deg. On Poincare sphere |
控制位數 | 6, 4 |
SOP切換速度 | < 100us, (20us version is available) |
光功率處理能力 | >300mW |
工作溫度 | 0 to 50 °C |
存儲溫度 | -40 to 80 °C |

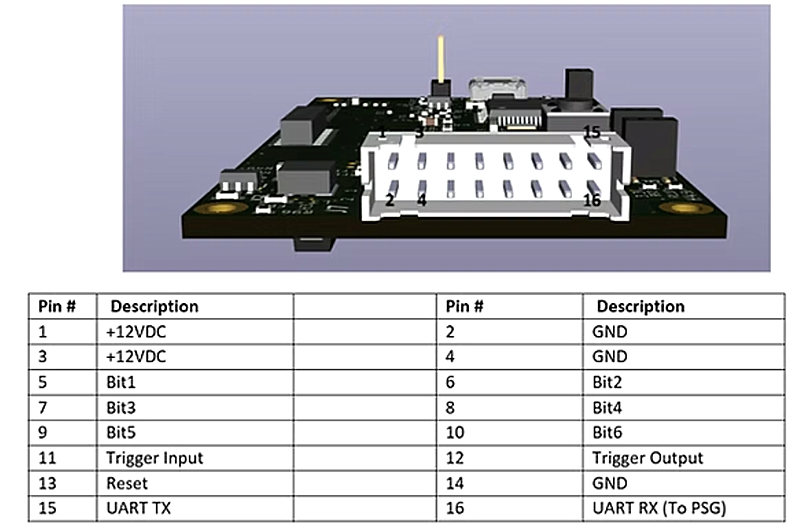

電氣接口 | 6-bit TTL, USB and UART |
電源 | DC 12V / 1A |
尺寸 | 74.6mm x 49mm x 12mm |
注意：PSG-100 校準波長范圍為 1260nm~1350nm（O 波段），1520nm~1600nm（C+L 波段）
尺寸信息 (unit: mm)
PSG-100-X-XX-XXX-XXX
X: Types of PSG:
6: 6 states
4: 4 states
XX: Wavelength:
13: O-band
15: C+L-band
XXX: Input Connector:
PFP: PM FC/PC
PFA: PM FC/APC
XXX: Output Connector:
SFP: SM FC/PC
SFA: SM FC/APC
