型號STB-75311425105-10-S1-C是一種緊湊型臺式放大器，在75至110GHz的頻率范圍內具有25dB的典型小信號增益和+15dBm和+20dBm PSAT的標稱P1dB，使放大器飽和所需的輸入功率通常為-5 dBm。提供交流到直流電源適配器，以便所需的電源是100到240 VAC范圍內的單相交流電壓，可以通過墻上的插座或?qū)嶒?yàn)室工作臺供電。風扇有助于使放大器在室溫下工作。輸入和輸出端口為WR-10波導，帶有標準UG-387/U-M防翹法蘭。
全波導帶覆蓋
高增益
高輸出功率
通信系統
臺式功率放大器
檢測設備
電氣規格
參數 | Min. 值 | 典型值 | Max. 值 |
頻率 | 75 GHz | 110 GHz | |
增益 | 25 dB | ||
P1dB | +15 dBm | ||
Psat | +20 dBm | ||
Pin | 0dBm | ||
端口回波損耗 | 10 dB | ||
電源（提供交流適配器） | 100 VAc | 240 VAc | |
規格溫度 | +25 ℃ | ||
運行溫度 | 0 ℃ | +50 ℃ |
機械規格
| 項目 | 特征 |
| 射頻端口 RF Ports | 帶uG-387/U-M防旋塞法蘭的WR-10波導 |
| 直流偏置 DC Bias | 2.5毫米直流插座（包括交流到直流電源轉換器） |
| 外殼材質 | 擠壓鋁 |
| 拋光 | 彩色 |
| 重量 | 1.5 lbs |
| 尺寸 | 2.36”(W)x2.36”(L)x4.10”(H) |
| Outline | TB-SW-A-C |

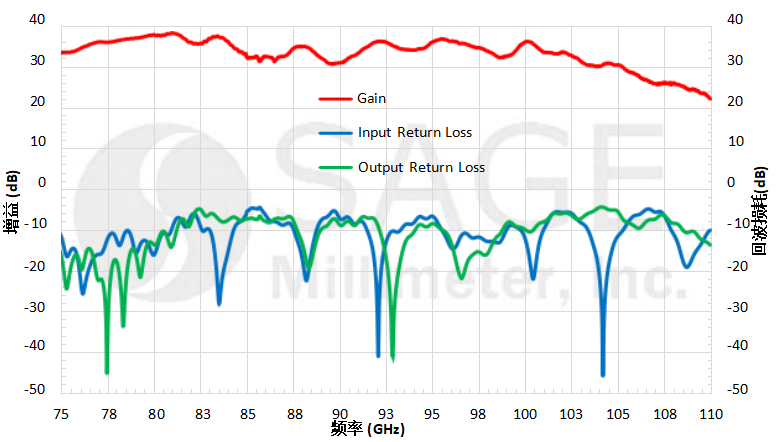

增益和回波損耗與頻率的關系

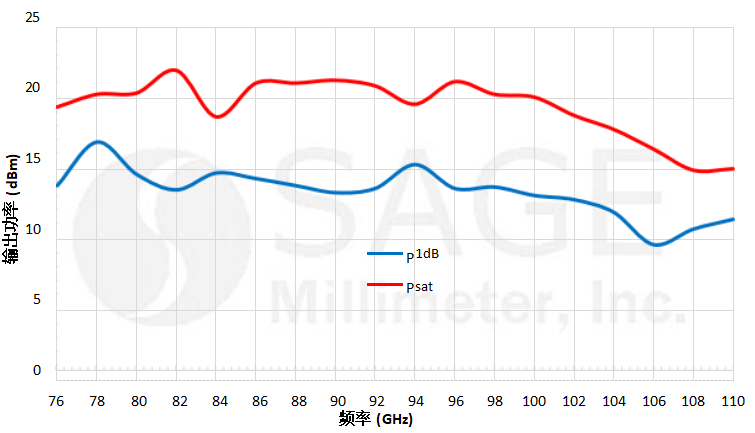

典型輸出功率 VS.頻率

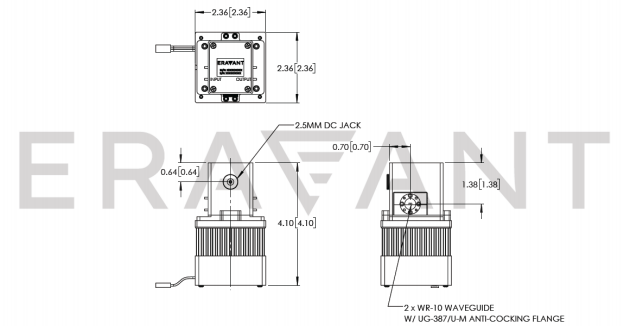

機械外形: (除非另有規定，否則所有尺寸均以英寸[毫米]為單位)
備注
? 所提供的所有數據都是從一個樣本批次中收集的。實際數據可能因單位而異。
? 所有測試均在+25℃的外殼溫度下進行。
? 包括帶電源線的交流到直流電源適配器。
? 其他機械配置可在不同的型號下提供。
? Eravant，Inc.保留更改所提供信息的權利，恕不另行通知。
注意:
? 超過顯示的jue對Max. 額定值將損壞設備。
? 該設備對靜電敏感。使用設備時，請始終遵守ESD規則。
? 設備的外殼溫度不得超過+50℃。如有必要，使用適當?shù)纳崞骰蝻L(fēng)扇。
