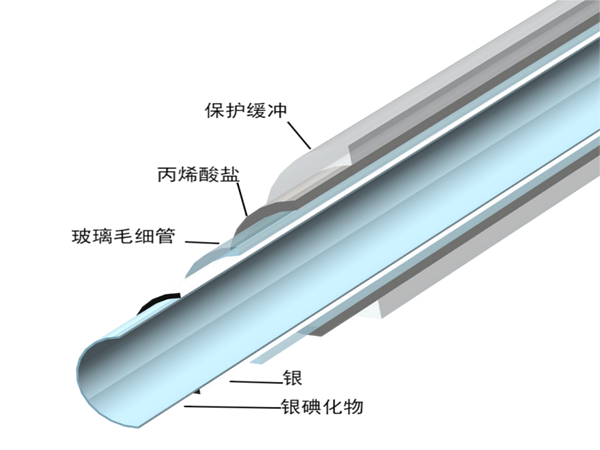

空芯石英玻璃波導（HWG）可靈活傳輸中紅外波段（2-18μm）的低發散紅外光束。與任何實芯紅外光纖不同，HWG線纜因空芯結構消除了端面菲涅爾反射損耗。這一優勢及相比多模紅外光纖更小的出射光束發散角，使其成為激光功率傳輸?shù)膬?yōu)選方案。標準HWG線纜芯徑范圍為500-1000μm，外層包覆雙層聚合物護套，具備廣泛應用所需的高柔韌性。
● 在2-18μm范圍內特定區域具有高透射率，適用于定制應用
● 端面無菲涅爾反射
● 內徑范圍為500-1000μm
● 雙層聚合物涂層賦予高柔韌性
● 適用于 Er:YAG、OPO、CO 和 CO2 激光器的激光功率傳輸
● 適用于量子級聯激光器和光譜系統的靈活電纜
● 混合氣體的光譜分析

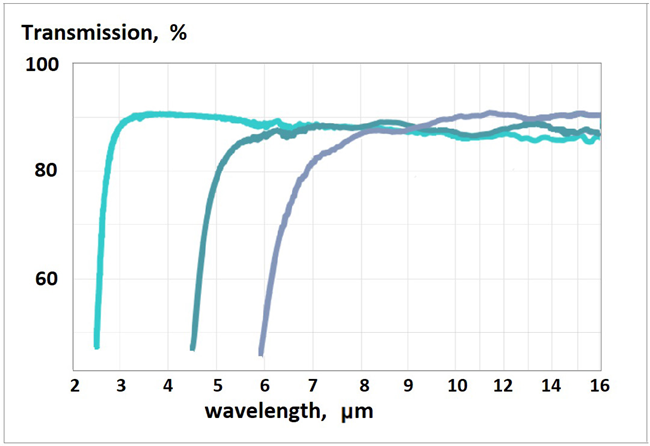

針對 3 種不同光譜范圍設計的空心波導的平均透射光譜

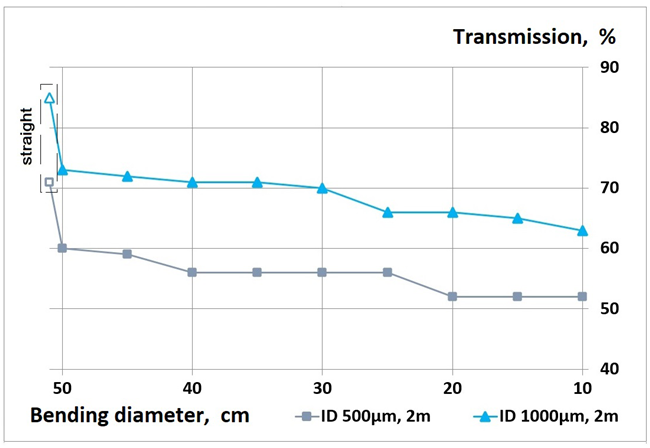

空心波導的傳輸與彎曲直徑的關系，360°全回環
規格:
石英玻璃毛細管 | SiO2 |
波長范圍 | 3 - 17 μm |
菲涅爾反射損耗 | 0% |
指出波長衰減 | 見下表 |
CO2激光器推薦Max. 功率 | 10W for HWG-500 20W for HWG-750 30W for HWG-1000 |
有效數值孔徑（輸出NA） | 0.05+/-0.01* *取決于輸出NA |
彎曲損耗，?=400m的360°環 | 丙烯酸酯+氟聚合物 |
工作溫度 | -50℃至+90℃ |
Min. 彈性彎曲半徑 | 150 x [內徑HWG] |
空芯玻璃波導參數:
編碼 | 內直徑（μm） | 外直徑（μm） | 保護套OD（μm） | 光損耗在10.6μm 波長，dB/m | Min. 彎曲半徑，mm |
HWG 500 | 500±25 | 650±20 | 1000±30 | 0.7 | 75 |
HWG 750 | 750±30 | 950±25 | 1300±50 | 0.5 | 100 |
HWG 1000 | 1000±30 | 1300±25 | 1600±50 | 0.3 | 150 |
