NS系列2x2固態光纖光開關通過將傳入的光信號重定向到選定的輸出光纖中來連接光通道。這是通過使用具有不一樣電光設計的**非機械配置實現的，無需機械運動和有機材料。NS光纖交換機旨在滿足苛刻的切換要求，即超高可靠性、快速響應時間和連續切換操作。該開關本質上是雙向的，可選擇與偏振無關或由光纖類型保持偏振。
5V TTL信號通過專門設計的電子驅動器控制NS系列開關，該驅動器具有針對各種重復率優化的性能。
上升/下降時間本質上與晶體特性有關，重復率與驅動器有關。由于器件的諧振，存在較差的頻率響應部分。
NS設備出廠時安裝在經過調整的驅動程序上。
NS系列開關以從DC到MHz的頻率以任意定時響應控制信號。開關通常在裝運前安裝在調諧驅動器上。電功率消耗與開關操作的重復頻率有關。
雙級配置增加了消光比或串?dāng)_值。
固體
高速
超高可靠性
低插入損耗
結構緊湊
光阻斷
可配置操作
檢測
參數 | Min. 值 | 典型值 | Max. 值 | 單位 | |
插入損耗[1] | 1260-1650nm | 0.8 | 1.2 | dB | |
960-1260nm | 1.0 | 1.3 | dB | ||
串?dāng)_[2] | 18 | 25 | 35 | dB | |
耐久性 | 1014 | cycles | |||
PDL（只限單模） | 0.15 | 0.3 | dB | ||
ER（只限保偏） | 18 | 25 | dB | ||
IL溫度相關性 | 0.25 | 0.5 | dB | ||
回波損耗 | 45 | 50 | 60 | dB | |
響應時間（上升，下降） | 300 | ns | |||
光纖類型 | SMF-28, Panda PM, or equivalent | ||||
驅動器重復率 | 100kHz驅動 | DC | 100 | kHz | |
300kHz驅動 | DC | 300 | kHz | ||
光功率[3] | 300 | mW | |||
工作溫度 | -5 | 70 | ℃ | ||
儲存溫度 | -40 | 85 | ℃ | ||
注意
[1] 在沒有連接器的情況下測量。其他波長請聯系我們。
[2] ±25nm，串?dāng)_在100kHz下測量，在高重復率下可能會降級。
[3] 在1310nm/1550nm處。
警告：這是為系統集成而設計的OEM模塊。請勿用手觸摸PCB。即使沒有電源插頭，靜電打壞芯片。還可能會受到電擊。為了實驗室使用，請購買用戶友好系統。

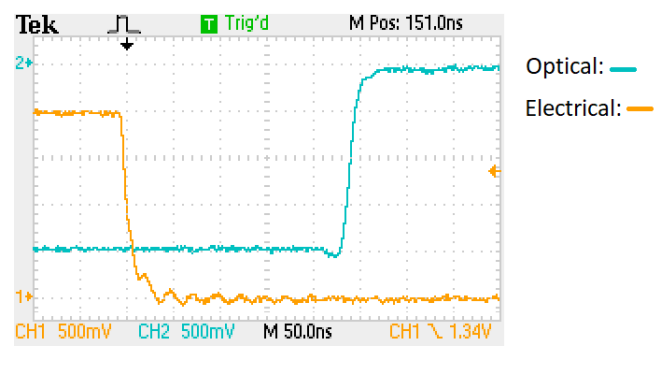

典型的速度響應測量
典型帶寬測量
光路運行表格
光路 | TTL信號 |
Port 1 → Port 3, Port 2 → Port 4 | L (< 0.8V) |
Port 1 → Port 4, Port 2 → Port 3 | H ( > 3.5V) |
驅動板選擇
Max. 重復率 | 型號（P/N） |
100kHz | NSSW100ns100kHzD |
300kHz | NSSW100ns300kHzD |
注意：對于希望自行設計驅動電路的客戶，他們需要對光學性能負責。如需了解更多技術信息，請聯系我們。
光纖芯對齊
請注意，這些設備的Min. 衰減取決于連接器匹配時出色的芯線對芯對準。
這對于具有較小纖芯直徑的較短波長至關重要，如果纖芯直徑?jīng)]有完全對準，則會增加超過規范的許多分貝的損耗。不同供應商的連接器可能無法很好地相互配合，尤其是對于傾斜APC。
光纖清潔度
纖芯直徑較?。?5μm）的光纖必須保持非常清潔，光纖界面的污染，再加上高光功率密度，可能會導致嚴重的光學損傷。這種類型的損壞通常需要重新拋光或更換連接器。
Max. 光輸入功率
由于其短波長和高光子能量的小纖芯直徑，與普通1550nm光纖相比，器件的損傷閾值顯著降低。為了避免損壞暴露的光纖端面和內部組件，對于波長較短的650nm，光輸入功率不應超過20mW。我們生產了一種特殊的版本，通過擴展光纖端部的芯側來增加處理能力。
Q & A
問：NS 器件會隨時間和溫度漂移嗎？
答：NS 設備基于電子光學晶體材料，在一定范圍內會受到環境變化的影響。器件的插入損耗只受熱膨脹引起的錯位影響。為了提高工作溫度，我們提供-40 -100 ℃ 的特殊封裝。該器件的消光值或串?dāng)_值受許多 EO 材料特性的影響，包括隨溫度變化的雙折射、Vp、溫度梯度、光功率、共振點（電子）。然而，設備的設計要滿足規格表中規定的Min. 消光/串?dāng)_值。重要的是要避免沿著器件長度的溫度梯度。
Q： 設備上的實際施加電壓是多少？
A： 100至400V，具體取決于型號。
Q： 設備是如何工作的？
A： NS器件不是基于馬赫-曾德干涉，而是雙折射晶體的自然光束位移，在這種位移中，晶體為具有不同偏振方向的光束創建了兩條不同的路徑。
Q：更快運行的限制是什么？
A：經測試，NS 器件的光學響應速度約為 300 ps。但是，實際應用限制了響應速度。在部分消光值下運行時，有可能實現更快的響應速度。我們還提供 20MHz 以上的低功耗諧振器件。
操作手冊
1.將控制信號連接到PCB上的SMA連接器。
2.連接附帶的電源（通常是墻上可插拔的單元）。
3.然后設備應能正常工作。
注意：請勿更改設備出廠設置。

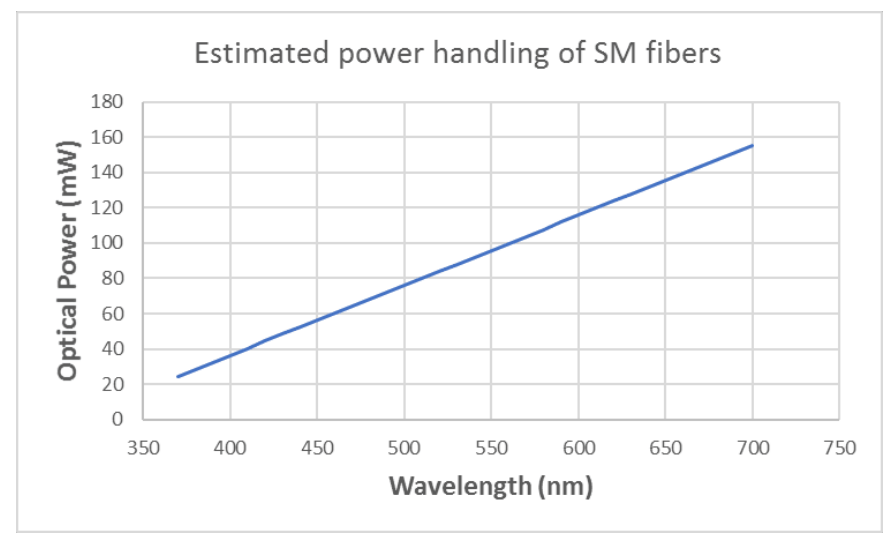

單模光纖的光功率處理與波長

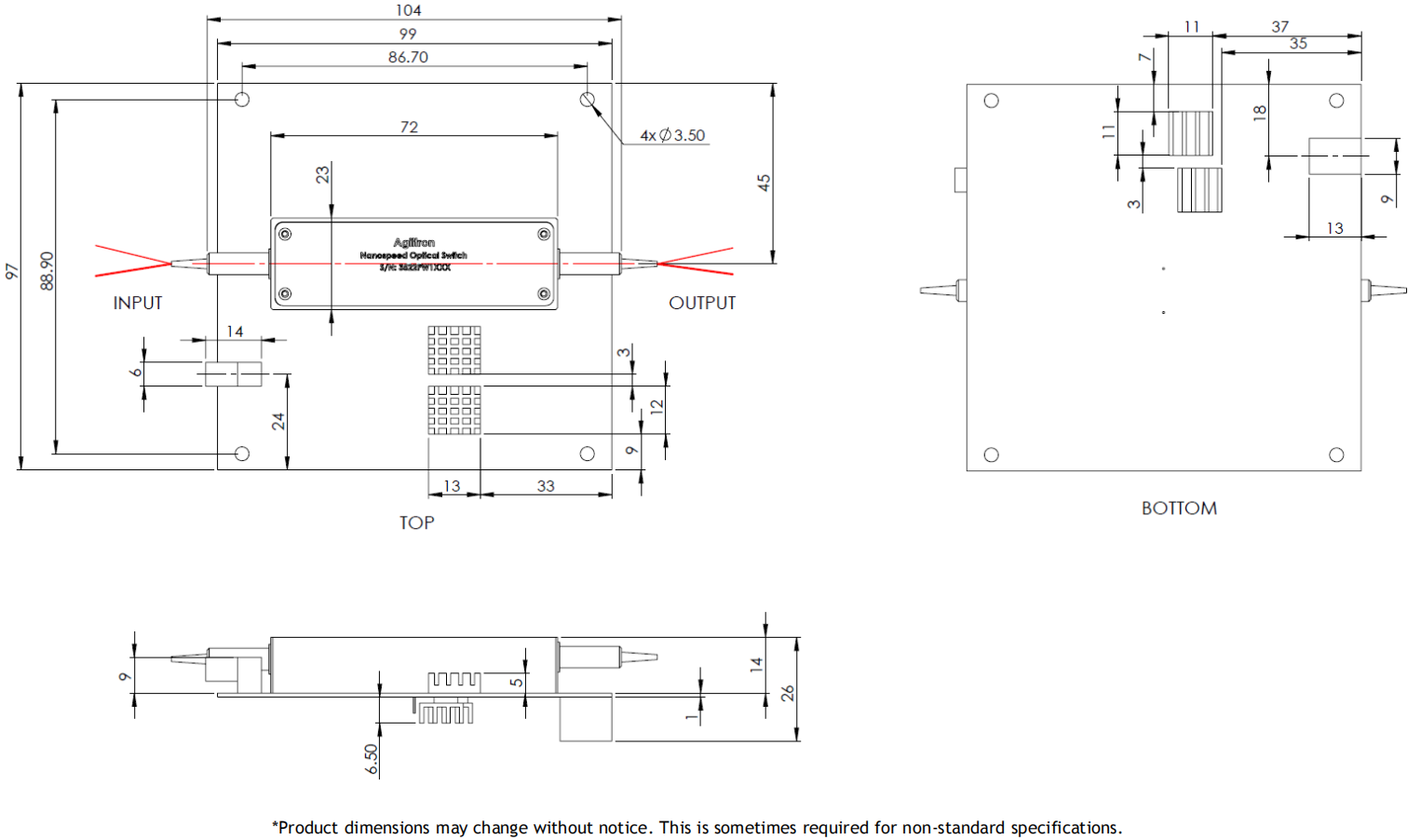

尺寸圖

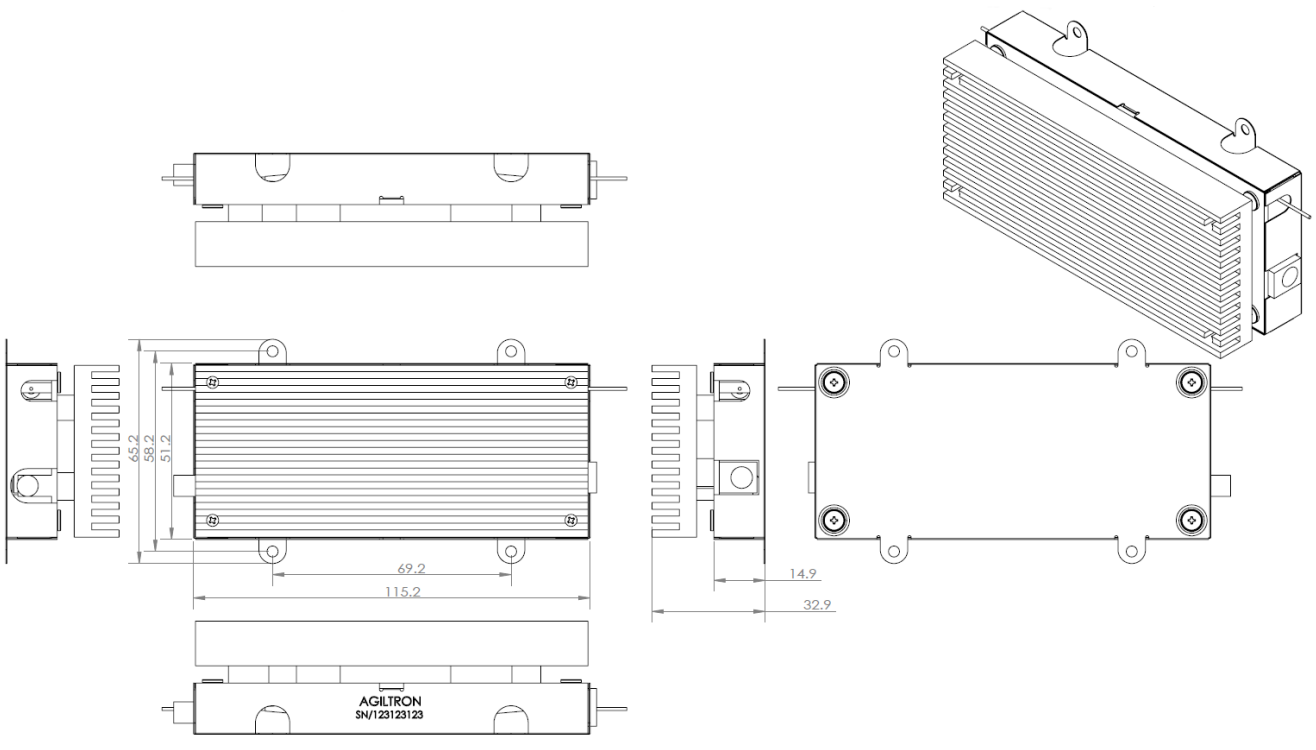

300kHz驅動器機械圖

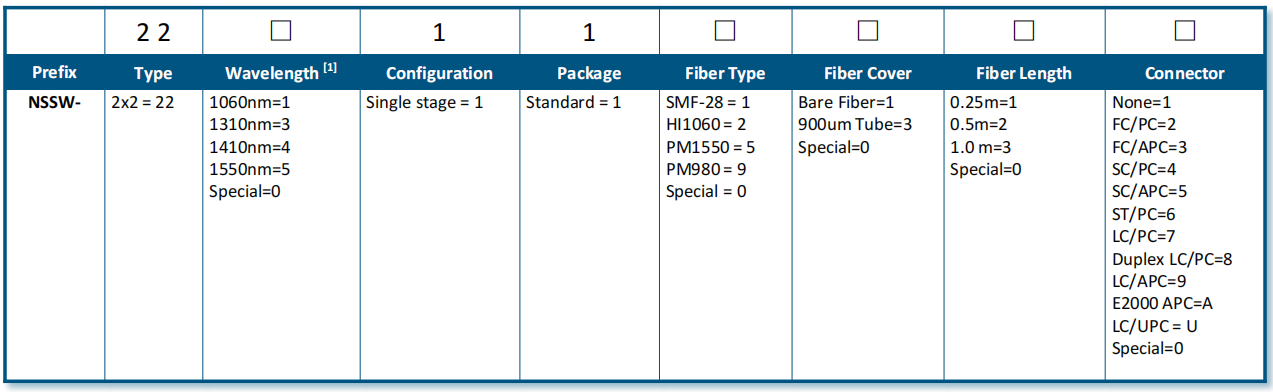

訂購信息
1.有關較短波長，請參閱高級NS交換機
注意：
PM1550光纖適用于1310nm
