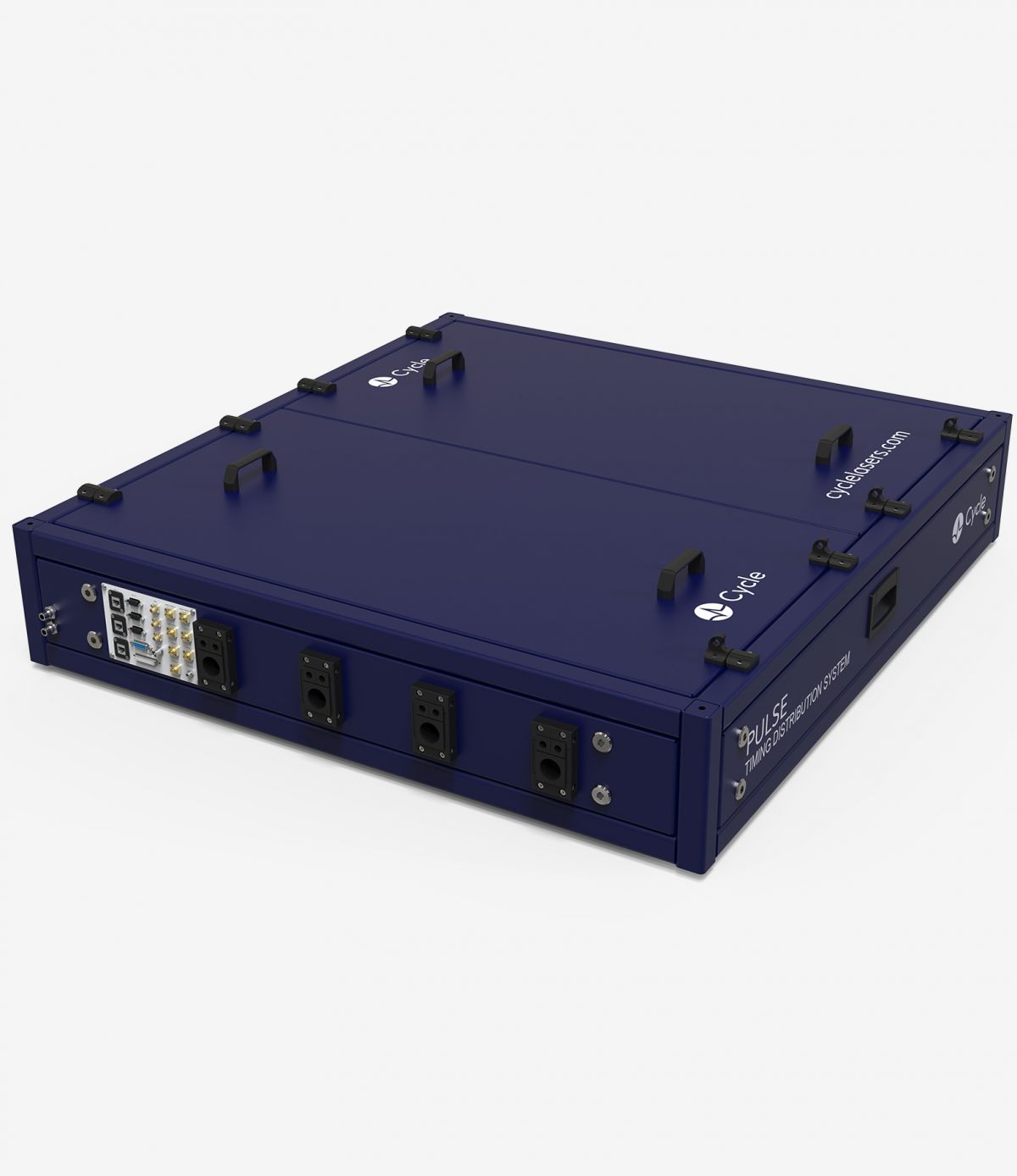

脈沖計時分配系統(TDS)能夠?qū)嗭w秒的計時信號分配到遠程位置。它利用鎖模激光器(即光學主振蕩器，簡稱OMO)固有的低噪聲脈沖序列，并將其當作可參考光學或射頻時鐘的計時信號。精心選擇的OMO計時信號通過光纖計時鏈路傳輸?shù)蕉鄠€(gè)終端站，在這些終端站中，使用Cycle技術上認可的平衡光學互相關器（BOC）以阿秒級分辨率檢測傳輸延遲，并進行主動補償。

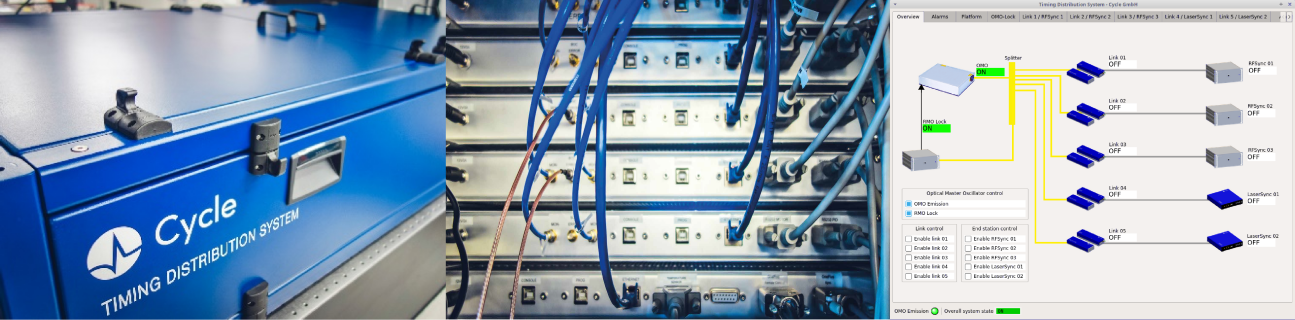

在穩定光纖鏈路的輸出端，超快激光器或微波源可以與輸出端緊密同步，從而與OMO計時信號同步。這可以通過Cycle的技術上認可TCBOC（用于光同步的雙色平衡光學互相關器）或BOMPD（用于射頻光同步的平衡光學微波相位檢測器）來實現。當然，PULSE擁有自己的控制系統，整個過程可可以完quan自動化，并記錄所有關鍵的系統性能數據，只需點擊一個按鈕，即可提供24/7，365天/年的亞飛秒計時分布和同步。
產品應用
在以下設備中實現分布式射頻和激光源的精確同步，例如:
自由電子激光器
粒子加速器
射電望遠鏡陣
激光放大器鏈
超快電子衍射實驗
超快激光實驗室
產品優點
低于1 fs的時序抖動和時序漂移
長達10km的光纖鏈路長度(可根據要求提供更長的定制鏈路)
標準每單位8 -16個鏈路(可擴展至> 100個鏈路)
按鈕操作
無需用戶干預
測量數據

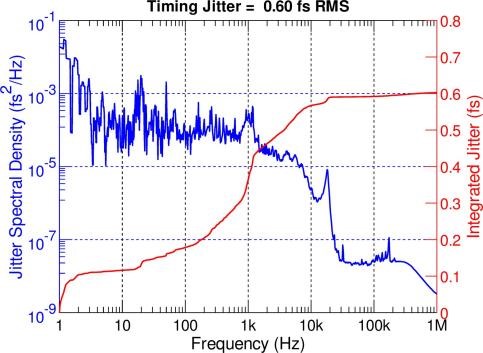

兩條穩定的光纖鏈路1之間的環外時序抖動高于1 Hz
1每條光纖鏈路的長度為150m。

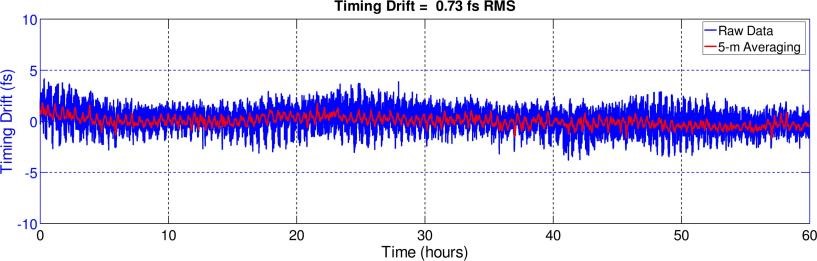

兩個穩定光纖鏈路之間的環外時序漂移1，采樣頻率為2 Hz

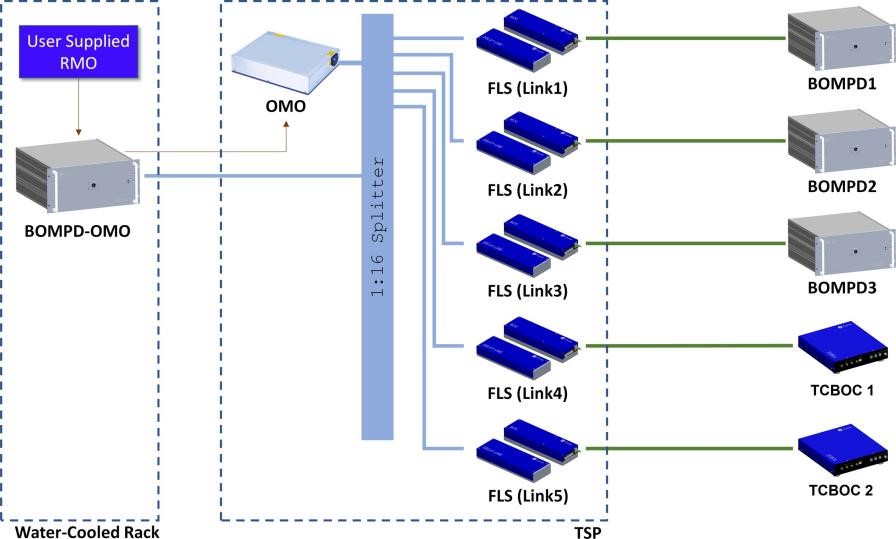

利用Cycle公司的BOMPD**技術，將OMO鎖定在射頻主控振蕩器上。
OMO計時信號通過利用穩定的光纖鏈路來發布(光纖鏈路穩定器包括技術上認可BOC +機動延遲線+鏈路控制組件)。 終端站設備由我們的TCBOC(美國技術上認可)或BOMPD(美國技術上認可)進行同步。
參數 | 值 | 單位 | 說明 |
時序抖動 | <5 | fs RMS | 在35 μHz - 1 MHz帶寬內，兩個穩定的光纖鏈路之間 |
補償距離 (高達) | 10 | km | 按要求提供較長的鏈路 |
每個PULSE TDS平臺的光纖鏈路 | 8 | 通過將多個平臺組合在一起，可擴展到任意數量的鏈路 | |
光纖類型 | PM | 單模（SM） | |
功率 | > 10 | mW | 每根光纖的平均可用功率 |
光波長 | 1550 ± 50 | nm | 脈沖工作模式 |
脈沖重復率 | < 500 | MHz | 根據需要定制頻率 |
大小 (L x W x H) | 1.5 x 0.8 x 0.3 | m3 | |
重量 | 270 kg | ||
控制系統機架 | 包含 | 溫度控?cái)?shù) | |
集成反饋 | 包含 | 優化PID參數 | |
控制系統接口 | 包含 | Epics, Tango 或定制的接口可用 | |
自動鎖定 | 包含 |
