超低噪偏振分集接收模塊是針對偏振敏感的光纖傳感應用。該偏振分集接收模塊將本振光與信號光的兩個偏振態進行分別相干，采用兩路高速低噪聲平衡探測器進行分別接收，能夠很好的解決相干偏振態的問題。該系列是在元PDR系列基礎上升級，大幅降低本底噪聲，從而探測信號信噪比更高。
產品特點
高帶寬
高增益
超低噪聲
內置低噪隔離電源
產品應用
光纖傳感
激光測風雷達
光學相干層析
光譜測量
產品參數
產品型號 | UPDR-100M-A | UPDR-200M-A | UPDR-300M-A | UPDR-400M-A | UPDR-500M-A | UPDR-800M-A | UPDR-1G-A | UPDR-1.2G-A | UPDR-1.5G-A | UPDR-2G-A | UPDR-2.5G-A | 單位 | |
波長 | 1510~1590（1300±50nm；1060±50nm可選） | nm | |||||||||||
帶寬 | 100M | 200M | 300M | 400M | 500M | 800M | 1G | 1.2G | 1.5G | 2G | 2.5G | Hz | |
探測器響應度 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | A/W@1550nm | |
跨阻增益 | 30K | 30K | 30K | 20K | 10K | 30K | 30K | 30K | 30K | 30K | 30K | V/A | |
輸入光 | Local | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | mW |
Signal | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | μW | |
偏振消光比 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | dB | |
噪聲等效 功率(NEP) | 2.5 | 2.5 | 2.5 | 2.9 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | pW/Sqrt(Hz) | |
供電電壓 | 5 | 5 | 5 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | V | |
供電電流 | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | A | |
耦合方式 | DC/AC | DC/AC | DC/AC | DC/AC | DC | AC | AC | AC | AC | AC | AC | ||
接口類型 | 電接口：SMA 光纖接口：FC/APC | ||||||||||||
光纖類型 | Local:PM Signal:SM | ||||||||||||
射頻輸出 | SMA | ||||||||||||
外形尺寸 | 120*100*25mm | ||||||||||||
測試結果

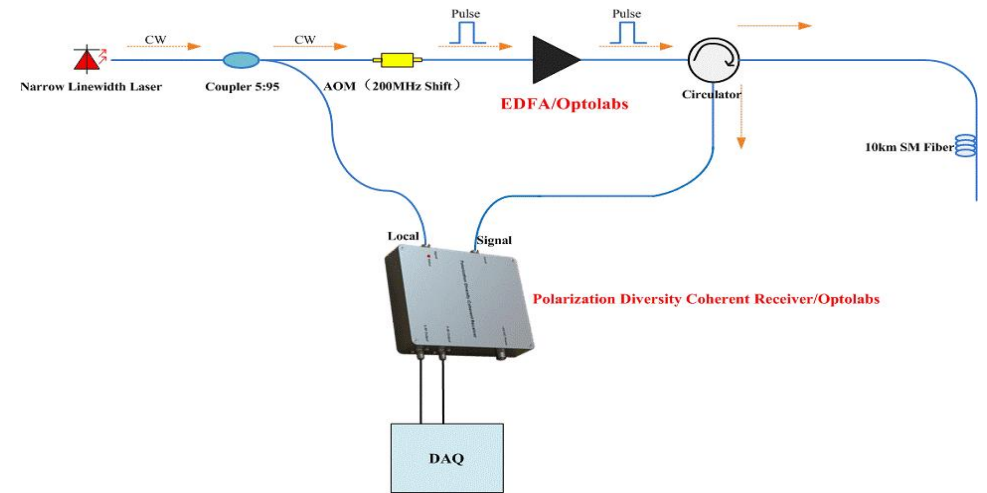

偏振分集相干接收光路圖

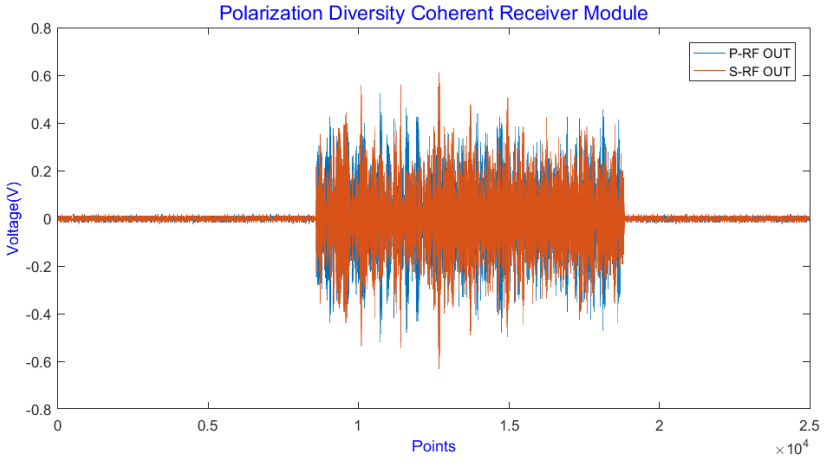

P偏振態和S偏振態相干信號

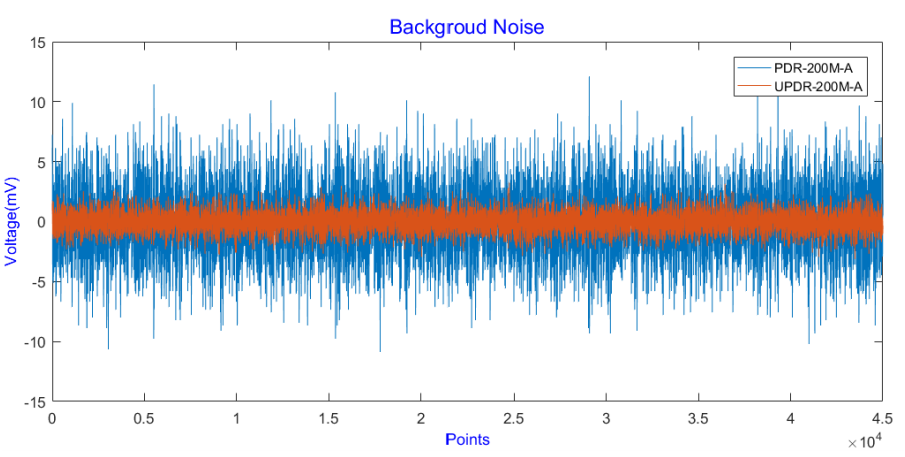

超低噪偏振分集與常規偏振分集底噪對比
