激光調諧高效衍射全息平面光柵 UV到約2000nm (密度600-3600線/mm)

激光調諧高效衍射全息平面光柵 UV到約2000nm (密度600-3600線/mm)
訂購光柵時，請使用以下示例型號格式，或從下面的光柵庫存列表中進行選擇。G 1100 W x H x Thk 1200-1600 nm (TM/-1) constant incidence angle (恒定入射角)75°(G stands for Grazing incidence, P for Plano and L for Littrow gratings (optional information))·G表示掠入射，P表示Plano光柵，L表示Littrow利特羅光柵(可選信息)·1100 是凹槽密度（凹槽頻率），單位為凹槽/毫米·W 是與光柵槽平行的毛坯尺寸，單位為毫米·H 是垂直于光柵槽的毛坯尺寸（毫米）·Thk 是毛坯厚度，單位為毫米·1200-1600 nm 是所需的優化范圍。 還可以指出特定波長或具有峰值波長的范圍·(TM/-1) 是光柵應優化的所需偏振態和衍射級。 也可以指出 TE 和平均值 (TM+TE)/2·75° 恒定入射角是光柵應優化的配置。 也可以指出恒定偏差θ°


聯系客服
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
產品型號 33
貨號 操作 名稱
C80030068  激光調諧高效衍射全息平面光柵 633nm (尺寸10x20x6mm 線密度1800線/mm 最低效率62%)   [PDF] 凹槽密度：1800線/mm；優化波長：633nm；AOI入射角優化：85°；最低效率：62%；尺寸：10x20x6mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030065  激光調諧高效衍射全息平面光柵 633nm (尺寸10x25x10mm 線密度2400線/mm 最低效率75%)   [PDF] 凹槽密度：2400線/mm；優化波長：633nm；AOI入射角優化：75°；最低效率：75%；尺寸：10x25x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030078  激光調諧高效衍射全息平面光柵 1400nm (尺寸10x15x10mm 線密度990線/mm 最低效率90%)   [PDF] 凹槽密度：990線/mm；優化波長：1400nm；AOI入射角優化：60°；最低效率：90%；尺寸：10x15x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030085  激光調諧高效衍射全息平面光柵 NIR 1550nm (尺寸13x29x10mm 密度900線/mm)   [PDF] 凹槽密度：900線/mm；優化波長：1550nm；AOI入射角優化：75°；最低效率：85%；尺寸：13x29x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030086  激光調諧高效衍射全息平面光柵 NIR 1550nm (密度900線/mm)   [PDF] 凹槽密度：900線/mm；優化波長：1550nm；AOI入射角優化：60°；最低效率：92%；尺寸：10x15x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030083  激光調諧高效衍射全息平面光柵 1550nm (尺寸15x15x10mm 密度900線/mm 最低效率85%)   [PDF] 凹槽密度：900線/mm；優化波長：1550nm；AOI入射角優化：75°；最低效率：85%；尺寸：15x15x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030084  激光調諧高效衍射全息平面光柵 1550nm (尺寸15x15x10mm 密度900線/mm)   [PDF] 凹槽密度：900線/mm；優化波長：1550nm；AOI入射角優化：70°；最低效率：90%；尺寸：15x15x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030082  激光調諧高效衍射全息平面光柵 1550nm (尺寸15x20x10mm 密度900線/mm 最低效率85%)   [PDF] 凹槽密度：900線/mm；優化波長：1550nm；AOI入射角優化：75°；最低效率：85%；尺寸：15x20x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030087  激光調諧高效衍射全息平面光柵 NIR 1550nm (密度800線/mm)   [PDF] 凹槽密度：800線/mm；優化波長：1550nm；AOI入射角優化：57°；最低效率：92%；尺寸：10x15x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030079  激光調諧高效衍射全息平面光柵 1550nm (尺寸10x15x10mm 線密度955線/mm 最低效率85%)   [PDF] 凹槽密度：955線/mm；優化波長：1550nm；AOI入射角優化：75°；最低效率：85%；尺寸：10x15x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030080  激光調諧高效衍射全息平面光柵 1550nm (尺寸10x15x10mm 線密度930線/mm 最低效率85%)   [PDF] 凹槽密度：930線/mm；優化波長：1550nm；AOI入射角優化：75°；最低效率：85%；尺寸：10x15x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030058  激光調諧高效衍射全息平面光柵 470nm (尺寸20x90x16mm 線密度3000線/mm 最低效率42%)   [PDF] 凹槽密度：3000線/mm；優化波長：470m；AOI入射角優化：85°；最低效率：42%；尺寸：20x90x16mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030069  激光調諧高效衍射全息平面光柵 780nm (尺寸10x25x10mm 線密度1700線/mm 最低效率50%)   [PDF] 凹槽密度：1700線/mm；優化波長：780nm；AOI入射角優化：85°；最低效率：50%；尺寸：10x25x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030062  激光調諧高效衍射全息平面光柵 590nm (尺寸15x60x10mm 線密度2400線/mm 最低效率50%)   [PDF] 凹槽密度：2400線/mm；優化波長：590nm；AOI入射角優化：81°；最低效率：50%；尺寸：15x60x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030077  激光調諧高效衍射全息平面光柵 1310nm (尺寸10x15x10mm 線密度1050線/mm 最低效率85%)   [PDF] 凹槽密度：1050線/mm；優化波長：1310nm；AOI入射角優化：75°；最低效率：85%；尺寸：10x15x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030074  激光調諧高效衍射全息平面光柵 1050nm (尺寸20x90x16mm 線密度1200線/mm 最低效率78%)   [PDF] 凹槽密度：1200線/mm；優化波長：1050nm；AOI入射角優化：80°；最低效率：78%；尺寸：20x90x16mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030060  激光調諧高效衍射全息平面光柵 514nm (尺寸20x90x16mm 線密度2400線/mm 最低效率46%)   [PDF] 凹槽密度：2400線/mm；優化波長：514nm；AOI入射角優化：85°；最低效率：46%；尺寸：20x90x16mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030066  激光調諧高效衍射全息平面光柵 800nm (尺寸20x90x16mm 線密度1800線/mm 最低效率80%)   [PDF] 凹槽密度：1800線/mm；優化波長：800nm；AOI入射角優化：74°；最低效率：80%；尺寸：20x90x16mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030073  激光調諧高效衍射全息平面光柵 1240nm (尺寸15x60x10mm 線密度1350線/mm 最低效率60%)   [PDF] 凹槽密度：1350線/mm；優化波長：1240nm；AOI入射角優化：85°；最低效率：60%；尺寸：15x60x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030076  激光調諧高效衍射全息平面光柵 1240nm (尺寸15x60x10mm 線密度1200線/mm 最低效率60%)   [PDF] 凹槽密度：1200線/mm；優化波長：1240nm；AOI入射角優化：85°；最低效率：60%；尺寸：15x60x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030067  激光調諧高效衍射全息平面光柵 650nm (尺寸20x70x15mm 線密度1800線/mm 最低效率70%)   [PDF] 凹槽密度：1800線/mm；優化波長：650nm；AOI入射角優化：80°；最低效率：70%；尺寸：20x70x15mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030061  激光調諧高效衍射全息平面光柵 500nm (尺寸20x70x15mm 線密度2400線/mm 最低效率70%)   [PDF] 凹槽密度：2400線/mm；優化波長：500nm；AOI入射角優化：80°；最低效率：70%；尺寸：20x70x15mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030059  激光調諧高效衍射全息平面光柵 500nm (尺寸20x70x15mm 線密度3000線/mm 最低效率37%)   [PDF] 凹槽密度：3000線/mm；優化波長：500m；AOI入射角優化：86°；最低效率：37%；尺寸：20x70x15mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030057  激光調諧高效衍射全息平面光柵 400nm (尺寸20x70x15mm 線密度3600線/mm 最低效率60%)   [PDF] 凹槽密度：3600線/mm；優化波長：400m；AOI入射角優化：80°；最低效率：60%；尺寸：20x70x15mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030081  激光調諧高效衍射全息平面光柵 1065nm (尺寸30x30x6mm 密度900線/mm 最低效率43%)   [PDF] 凹槽密度：900線/mm；優化波長：1065nm；AOI入射角優化：75°；最低效率：43%；尺寸：30x30x6mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030071  激光調諧高效衍射全息平面光柵 780nm (尺寸10x25x10mm 線密度1600線/mm 最低效率85%)   [PDF] 凹槽密度：1600線/mm；優化波長：780nm；AOI入射角優化：75°；最低效率：85%；尺寸：10x25x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030064  激光調諧高效衍射全息平面光柵 550nm (尺寸10x30x6mm 線密度2400線/mm 最低效率68%)   [PDF] 凹槽密度：2400線/mm；優化波長：550nm；AOI入射角優化：80°；最低效率：68%；尺寸：10x30x6mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030063  激光調諧高效衍射全息平面光柵 575nm (尺寸12.5×62.5×10mm 線密度2400線/mm 最低效率65%)   [PDF] 凹槽密度：2400線/mm；優化波長：575nm；AOI入射角優化：80°；最低效率：65%；尺寸：12.5×62.5×10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030013  激光調諧高效衍射全息平面光柵 975nm (尺寸10x25x6mm 線密度1800線/mm 最低效率85%)   [PDF] 凹槽密度：1800線/mm；優化波長：975nm；AOI入射角優化：75°；最低效率：85%；尺寸：10x25x6mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030075  激光調諧高效衍射全息平面光柵 980nm (尺寸20x20x6mm 線密度1200線/mm 最低效率90%)   [PDF] 凹槽密度：1200線/mm；優化波長：980nm；AOI入射角優化：75°；最低效率：90%；尺寸：20x20x6mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030070  激光調諧高效衍射全息平面光柵 830nm (尺寸10x25x10mm 線密度1630線/mm 最低效率90%)   [PDF] 凹槽密度：1630線/mm；優化波長：830nm；AOI入射角優化：66°；最低效率：90%；尺寸：10x25x10mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030072  激光調諧高效衍射全息平面光柵 900nm (尺寸10x15x6mm 線密度1600線/mm 最低效率90%)   [PDF] 凹槽密度：1600線/mm；優化波長：900nm；AOI入射角優化：Dev 0-10°；最低效率：90%；尺寸：10x15x6mm    價格 : ￥0 庫存/貨期:請咨詢客服
C80030744  激光調諧高效衍射全息平面光柵 VIS 633nm (密度600線/mm)   [PDF] 凹槽密度：600線/mm；優化波長：633nm；AOI入射角優化：82°；最低效率：29%；尺寸：14x76x16mm    價格 : ￥0 庫存/貨期:請咨詢客服
總覽

訂購光柵時，請使用以下示例型號格式，或從下面的光柵庫存列表中進行選擇。

G 1100 W x H x Thk 1200-1600 nm (TM/-1) constant incidence angle (恒定入射角)75°

(G stands for Grazing incidence, P for Plano and L for Littrow gratings (optional information))

·G表示掠入射，P表示Plano光柵，L表示Littrow利特羅光柵(可選信息)

·1100 是凹槽密度（凹槽頻率），單位為凹槽/毫米

·W 是與光柵槽平行的毛坯尺寸，單位為毫米

·H 是垂直于光柵槽的毛坯尺寸（毫米）

·Thk 是毛坯厚度，單位為毫米

·1200-1600 nm 是所需的優化范圍。 還可以指出特定波長或具有峰值波長的范圍

·(TM/-1) 是光柵應優化的所需偏振態和衍射級。 也可以指出 TE 和平均值 (TM+TE)/2

·75° 恒定入射角是光柵應優化的配置。 也可以指出恒定偏差θ°




通用參數

標準光柵產品。 如需庫存信息，請聯系我們的銷售部門

注意：所示的jue對效率曲線僅代表指出的幾何形狀和波長，并且可能根據使用的幾何形狀和測量技術而變化。



編號

描述

Optimised

優化

AOI 入射角優化(Deg)

z低效率

Min efficiency

% (TM/-1)

效率曲線

715.706.570

G 0600 14x76x16 VIS (Z)

633

82

29


715.702.360

G 0800 10x15x10 NIR

1550

57

92


715.702.280

G 0900 10x15x10 NIR

1550

60

92


715.702.270

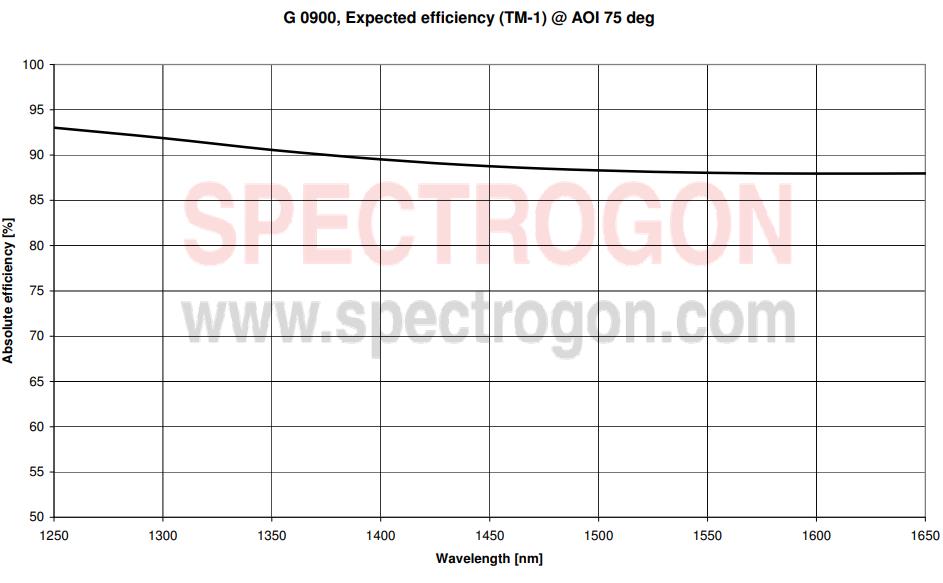

G 0900 13x29x10 NIR

1550

75

85

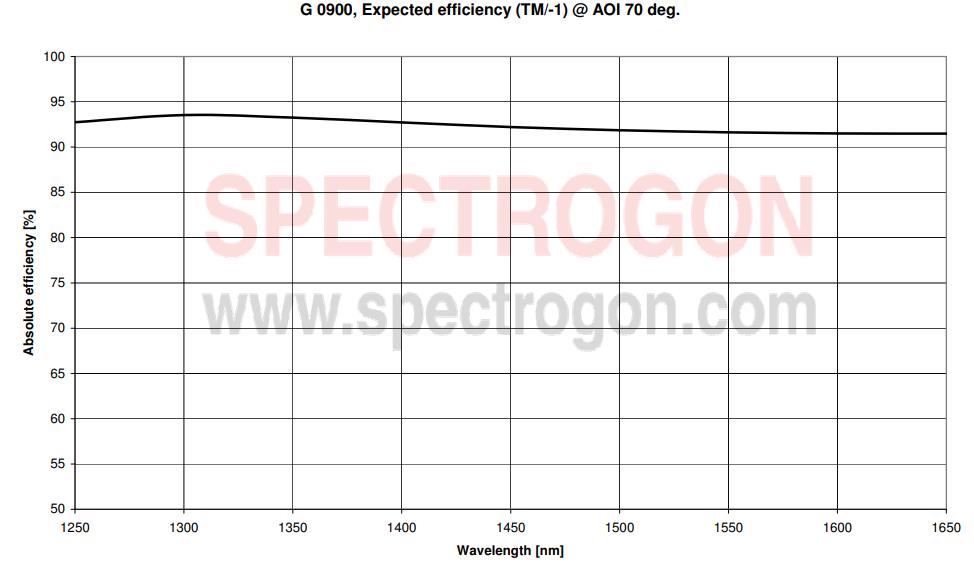

715.702.300

G 0900 15x15x10 1550 nm

1550

70

90


715.702.290

G 0900 15x15x10 NIR

1550

75

85


715.702.340

G 0900 15x20x10 NIR

1550

75

85


715.705.020

G 0900 30x30x6 NIR

1065

75

43

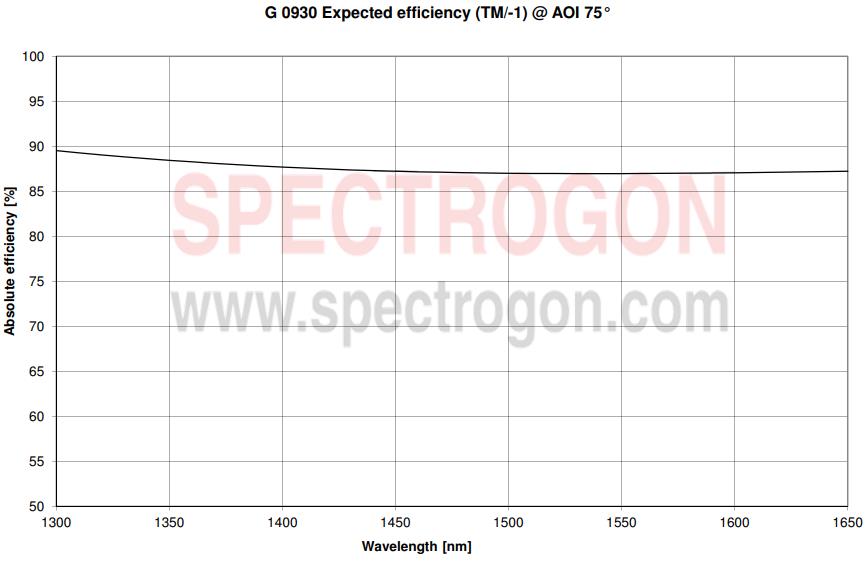

715.702.390

G 0930 10x15x10 NIR

1550

75

85

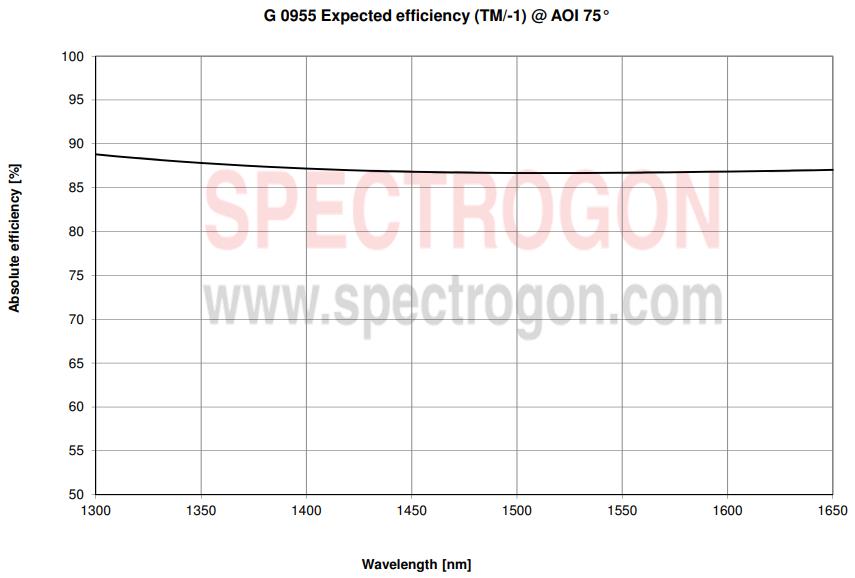

715.702.380

G 0955 10x15x10 NIR

1500

75

85


715.702.230

G 0990 10x15x10 NIR

1400

60

90


715.702.930

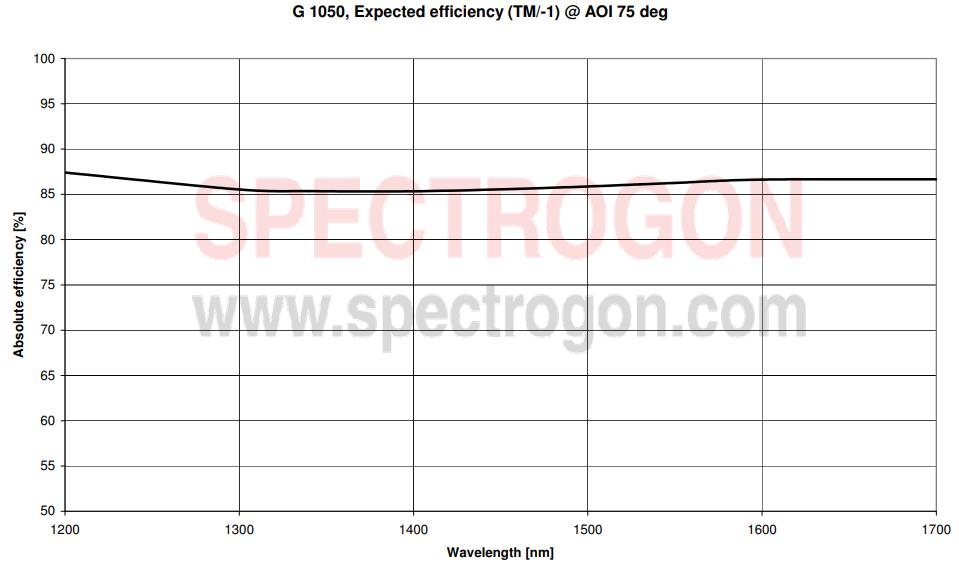

G 1050 10x15x10 NIR

1310

75

85


715.704.820

G 1200 15x60x10 NIR

1240

85

60


715.705.700

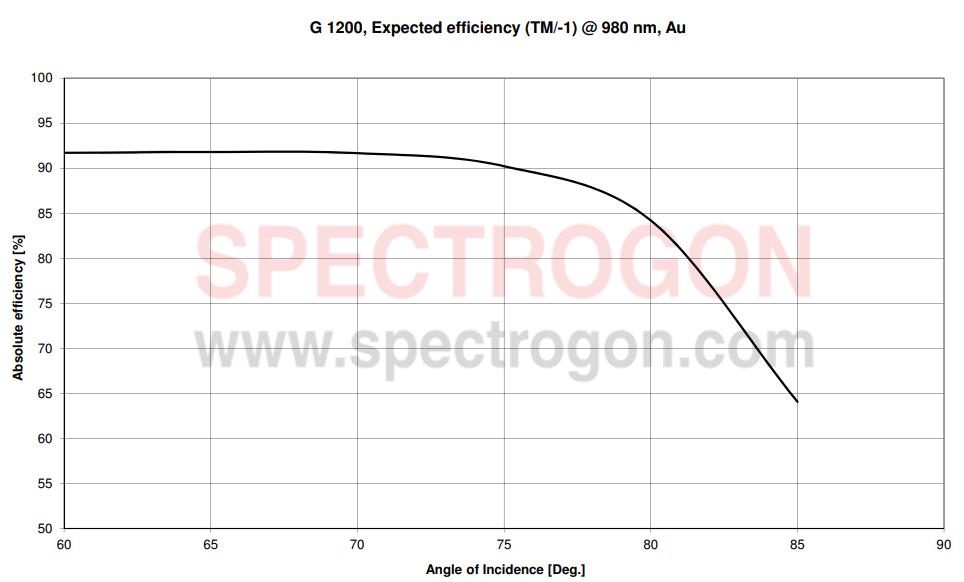

G 1200 20x20x6 NIR

980

75



90

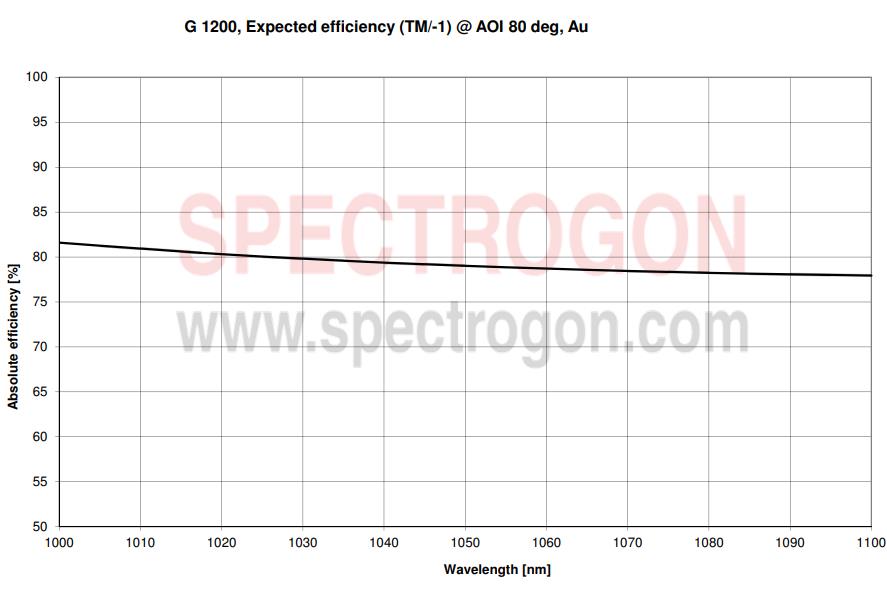

715.703.290

G 1200 20x90x16 NIR

1050

80

78

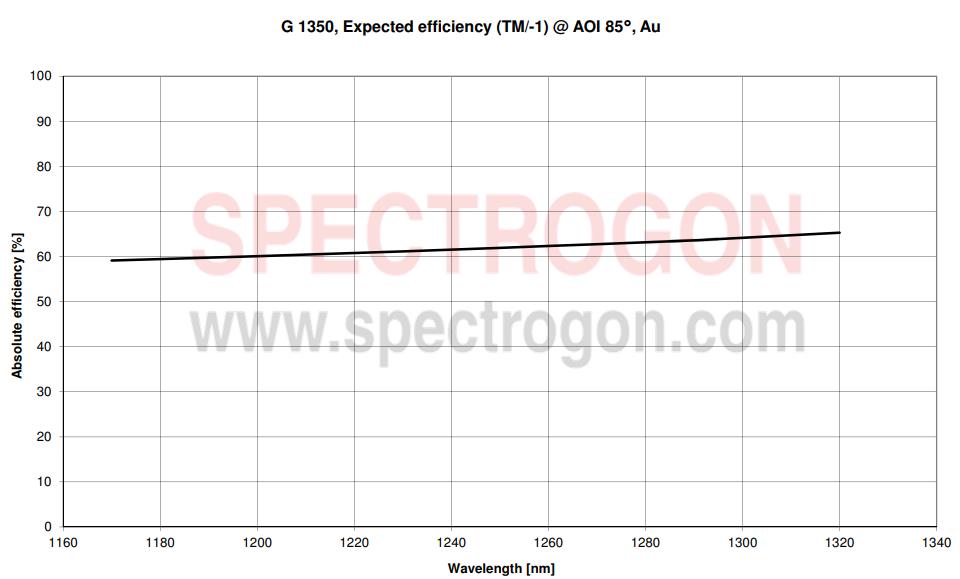

715.704.040

G 1350 15x60x10 NIR

1240

85

60

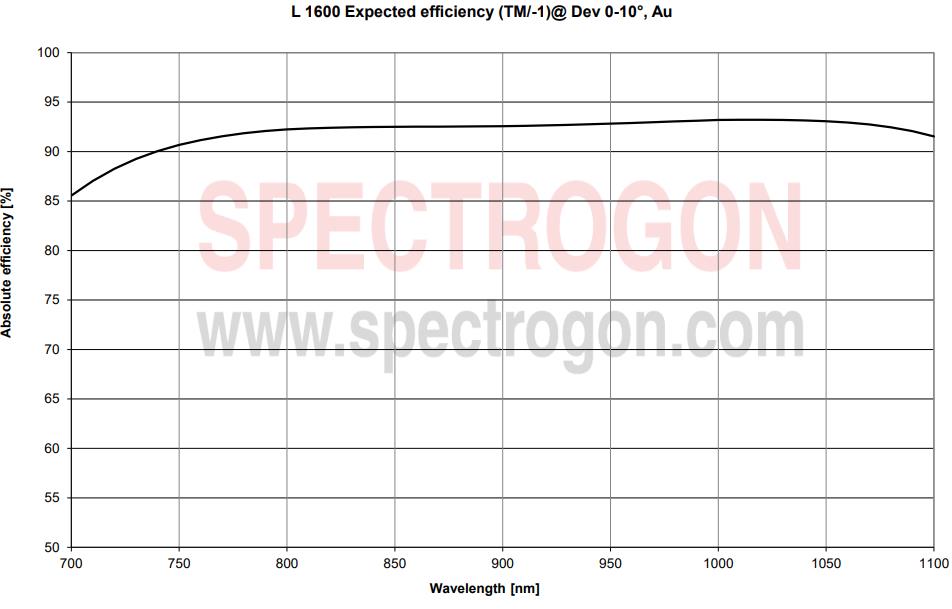

715.706.230

L 1600 10x15x6 NIR

900

Dev 0-10°

90


715.705.060

G 1600 10x25x10 NIR

780

75

85


715.705.720

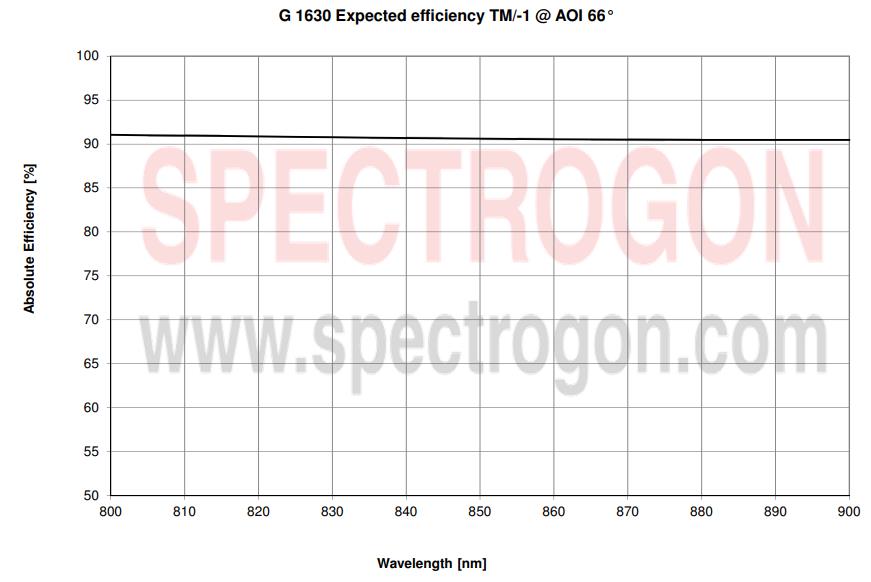

G 1630 10x25x10 NIR

830

66

90

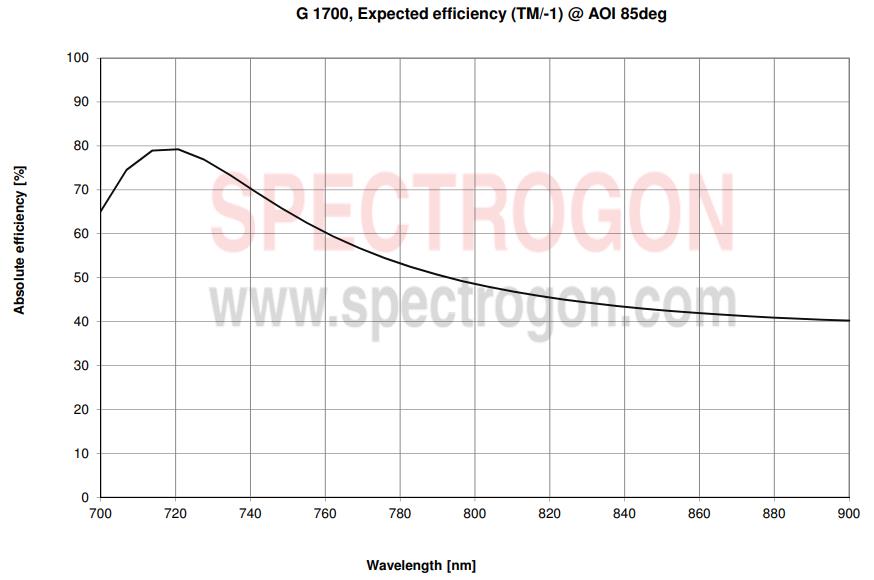

715.702.780

G 1700 10x25x10 NIR

780

85

50


715.000038

G 1800 10x20x6 NIR

633

85

62


715.705.500

G 1800 10x25x6 NIR

975

75

85


715.704.950

G 1800 20x70x15 VIS

650

80

70


715.703.900

G 1800 20x90x16 VIS-NIR

800

74

80

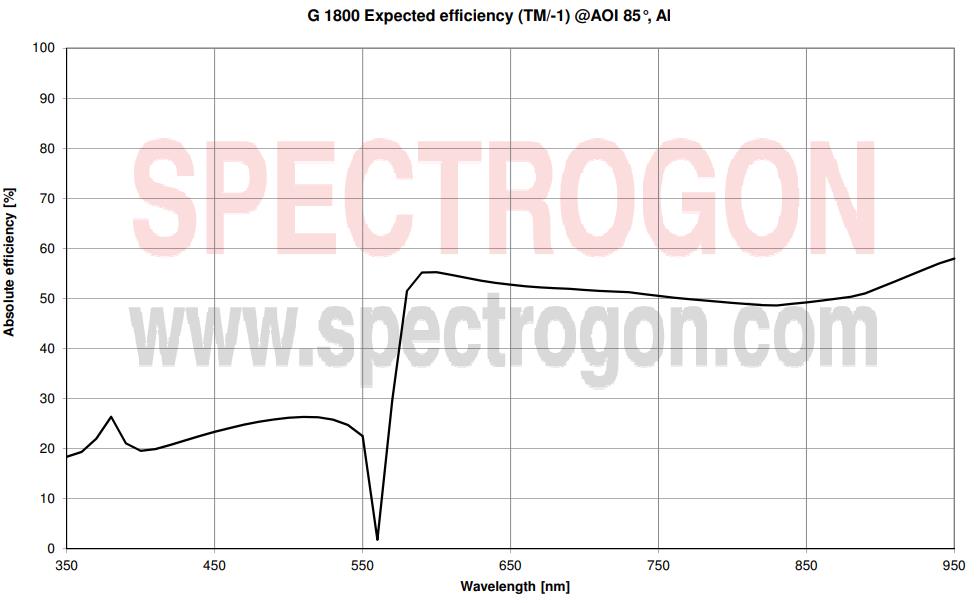

715.703.650

G 1800 20x90x16 VIS-NIR

800

85

45


715.700.790

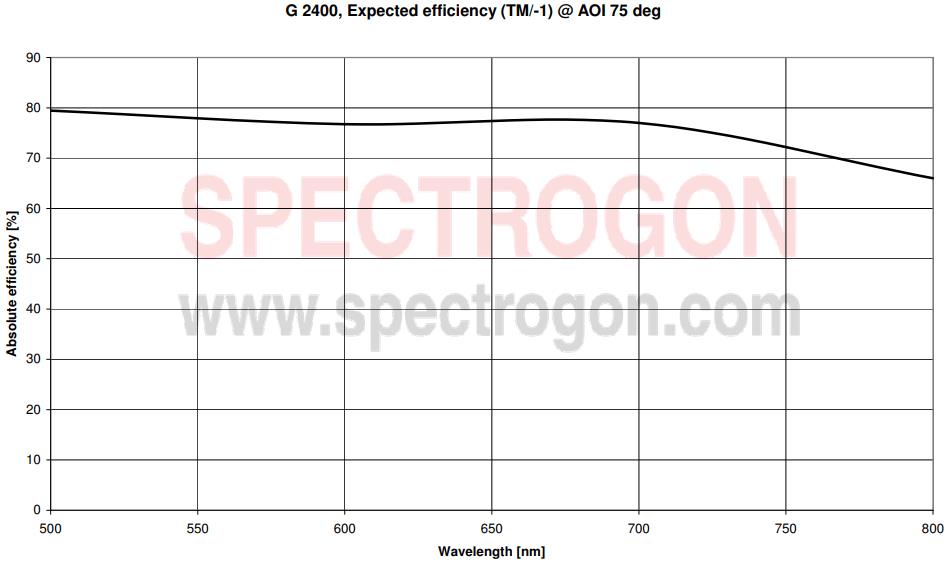

G 2400 10x25x10 VIS-NIR

633

75

75


715.705.100

G 2400 10x30x6 VIS

550

80

68


715.705.430

G 2400 12.5×62.5×10 VIS-NIR

575

80

65


715.702.880

G 2400 15x60x10 VIS-NIR

590

81

50


715.704.960

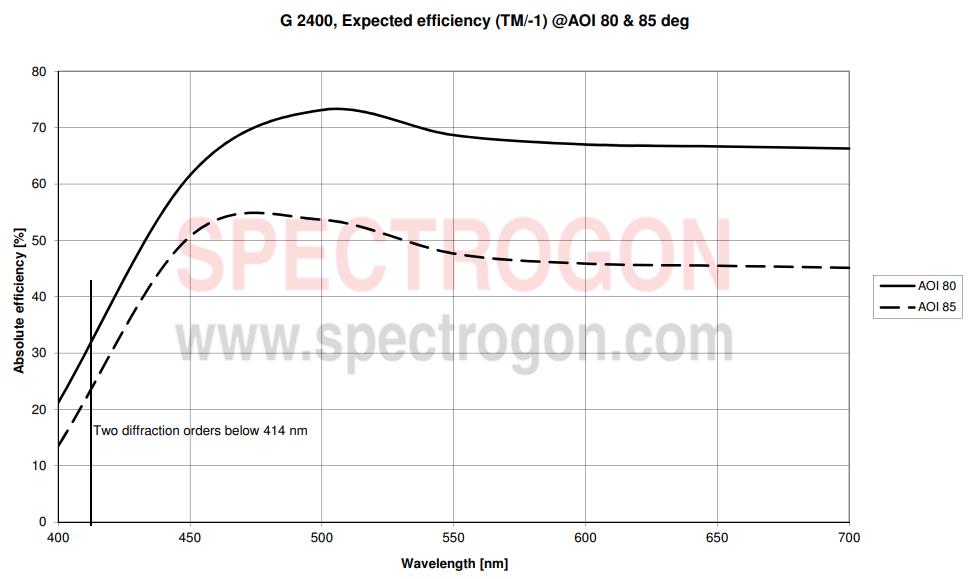

G 2400 20x70x15 VIS

500

80

70


715.703.660

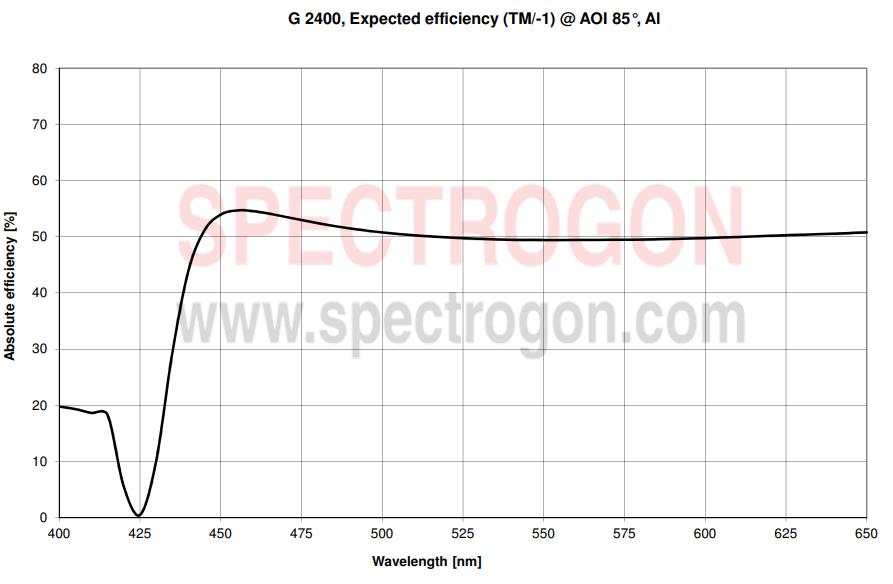

G 2400 20x90x16 VIS

514

85

46


715.704.970

G 3000 20x70x15 VIS

500

86

37


715.702.760

G 3000 20x90x16 VIS

470

85

42


715.704.980

G 3600 20x70x15 VIS

400

80

60


寬度、高度的標準公差：± 0.2 毫米，厚度 ± 0.5 毫米。 每個維度的 CA > 90%。

其他規格可按要求提供，請聯系我們的銷售部門！


用于激光調諧的平面光柵

激光調諧光柵是專門為染料激光器、鈦藍寶石或外腔二極管激光器等激光器的波長調諧而設計的全息光柵。 凹槽深度經過優化，可在一種偏振狀態下產生Max. 效率。



雜散光極低

用于我們的染料激光光柵的全息母版采用與我們的低雜散光光柵相同的技術制造。 這會產生非常少量的散射光，與良好的前表面鋁鏡的散射光相當。



高效率

這些正弦凹槽光柵的凹槽深度經過優化，可為 TM 偏振（垂直于凹槽的電矢量）提供Max. 效率。 根據波長和配置，TM 效率可能超過 80%，在某些情況下優于 90%（jue對效率）。





利特羅光柵

利特羅安裝座或自動準直裝置是激光調諧的經典配置。 激光束必須通過腔內光學器件擴展，以填充光柵孔徑并獲得高分辨率。 利特羅配置也經常用于二極管激光器的外腔調諧。 te別是在 NIR 中，可以實現非常高的效率 (>90%)。



掠入射利特曼光柵

掠入射或利特曼配置是染料激光器調諧最常見的配置。 無需擴束； 通過以固定的掠入射角照射光柵來實現高分辨率。 平坦的、可傾斜的鏡子用于波長調諧。
