905（p）型可變比耦合器由安裝在基板塊中的光學接觸拋光纖維制成，基板塊在接觸平面中具有橫向運動，以調整芯到芯的分離距離。在PM纖維的情況下，在運動過程中保持快軸和慢軸的方向。可忽略不計的厚油層用于潤滑基底塊并確保平穩運動。在實驗室條件下，長期配比穩定性優于1%。
精細的橫向運動是通過微米和杠桿系統來實現的。25∶1的杠桿比在測微計上每0.001英寸的刻度上在耦合器中心提供大約一微米的運動。
然而，這種運動并非沒有遲滯或齒隙，并且遠程905-M驅動器的特定千分尺讀數或選定位置將不對應于特定固定比率，僅對應于標稱比率。只有通過觀察輸出才能進行精確的比率設置。（如果輸入A或B，則為X和Y）。如果重復使用該裝置，磁滯和齒隙往往會減少。
可用的光纖具有范圍從710納米到1550納米的截止波長。對于可變耦合器中使用的特定光纖，有用帶寬從單模截止波長延伸到截止波長的大約1.3倍，在這里開始發生損耗。
905（P）-M型是905型可變變比耦合器，可以使用新型Focus Picomotor?通過PC（通過USB端口）遠程控制 以及控制器/驅動器(the ratio can be remotely controlled with a PC (through a USB port) using a New Focus Picomotor? and Controller/Driver.)。Picomone也可以使用手動手動旋鈕調節。當電機插入驅動器，驅動器打開但不驅動電機時，可以旋轉旋鈕。只有在控制器發出指令時，驅動脈沖才會發送到Picomone。
Picomotor驅動器（8742-4-KIT）通過USB和以太網通信接口提供計算機控制，可直接從Newport購買。這兩個接口都通過Windows DLL得到了很好的支持，示例LabVIEW? VI和具有設備自動發現功能的直觀圖形用戶界面（GUI）Windows應用程序。
905（P）-M未針對電機位置與耦合比進行校準。Picomotor只是一種遠程調節方法。在規定的工作波長下，機組在標稱50/50比例的位置裝運。比率設置是通過觀察輸出功率（如果輸入A或B，則為X和Y）進行的。
1. 精確的比率調整
2. 低超額損耗
3. 低背向反射
4. 低串擾，低偏振
5. 高工作帶寬
6. 保偏型或非保偏型
905（P）/905（P）-M的產品數據
偏振維持(Polarization Maintaining)
可變比率(Variable Ratio)
漸逝波耦合器(Evanescent Wave Couplers)
型號905 SM 為非PM版本
型號905P 為PM版本
905（P）-M型遠程控制型版本
905(P) / 905(P)-M產品參數
1. 偏振隔離 Polarization Isolation(室溫，連接后測量):
-24dB典型值 - 22dB保證值
2. 標準耦合比:0-99%(根據要求提供其他范圍)
3. 超額損失:< 0.15dB
4. 光纖頭:1m標準長度(或更長)
5. 波長:0.750至2.04 um
光纖耦合器帶寬測試
耦合器帶寬

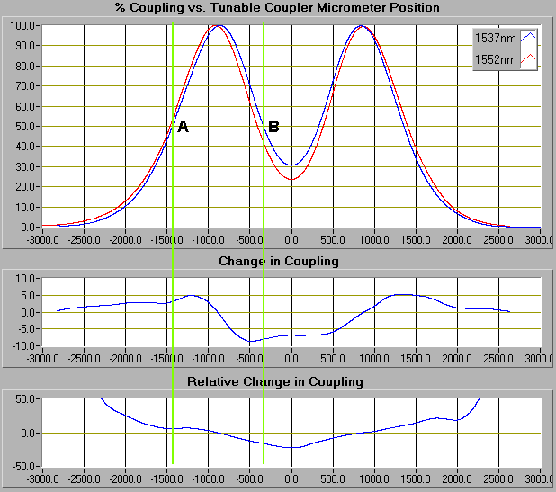

耦合器帶寬，即耦合器比隨波長的變化而變化，是耦合器比的復雜函數。如下圖所示，其中可調諧耦合器(型號905P) 測量的耦合比曲線在波長1537nm和1552nm處疊加。
可調耦合器通過改變纖芯間距來工作；纖芯靠近，耦合增加。如果在纖芯間距Min. 化之前耦合度增加到100%，就會發生過耦合現象。過耦合導致光耦合回原來的光纖，從而降低耦合比。對于間距很小的情況，可能會有幾個過耦合周期。
如圖1中的A所示，對于優秀次50/50 (3dB)設置，波長變化1%時，會發生3%的耦合變化。
耦合位置也可以設置在150%(過耦合)位置，標記為B，該位置更敏感，耦合變化為7.5%。

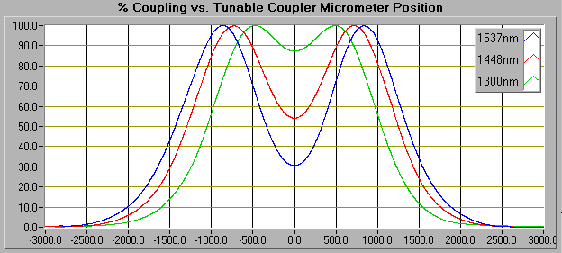

下圖顯示更寬波長的測量耦合曲線。

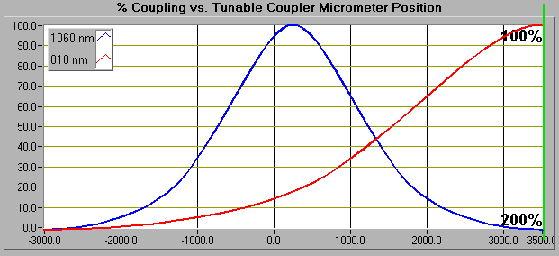

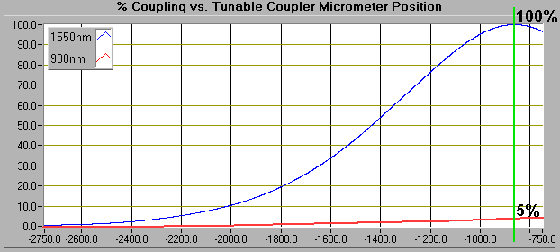

低損耗 WDM（型號954P-P），例如比率為 1550/980 和 1060/810 的 WDM，可以利用這種耦合關系來制造，如下所示。
包裝:

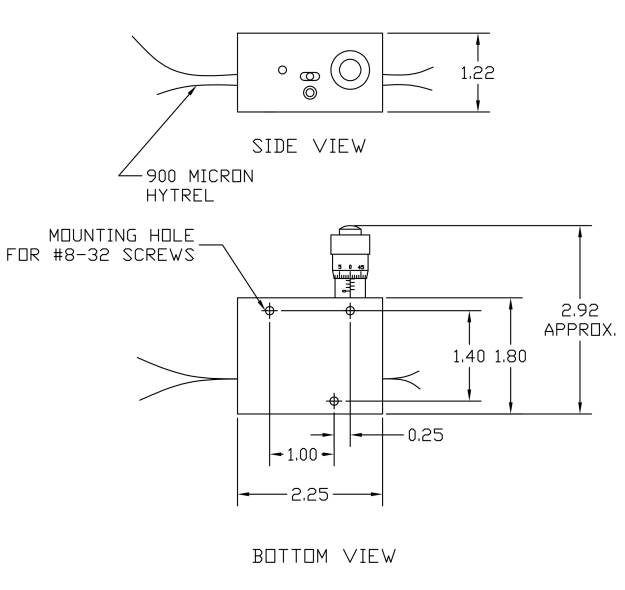

905(P): 31 mm x 46 mm x 69 mm鋁制外殼，帶30 mm測微計；

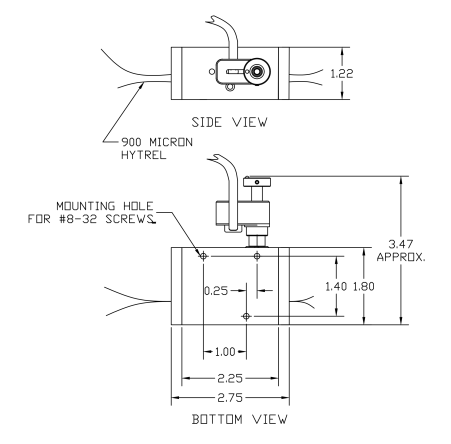

905(P)-M可調分光比耦合器，內含42mm的新型Foucus電動機，尺寸見下圖。
終端: FC/SPC、FC/APC、LC/APC、SC/APC、SC/PC標準適用于光纖慢軸，可根據要求定制適用于光纖快軸。
