紅外偏振片以透射方式工作，旨在使 1.5 微米至毫米波光譜范圍內的紅外輻射偏振。它們屬于一種衍射光柵，可在多種晶體和聚合物基底上制備。偏振器光柵的制作過程是：先在基底上形成三角形截面的溝槽，隨后在其中一個溝槽側面沉積金屬涂層（鋁）。
● 適用于近紅外（NIR）至毫米波（MM）的波長范圍；
● 采用晶體及聚合物基底；
● 結構緊湊，光路短；
● 紅外透射率高；
● 偏振度高；

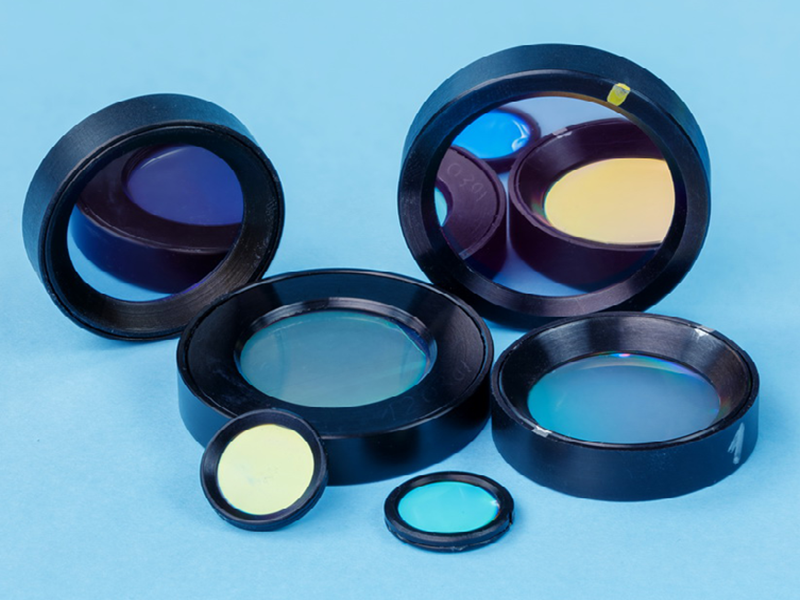

● 偏振片配備支架（帶光柵方向標記的保護環）；
● 顯微鏡；
● 薄膜層研究；
● 半導體研究；
● 電光調制系統；
● 晶體或聚合物薄膜的分子取向研究；
● 成像；
● 傳感器與探測器；
● 光譜儀器；
柵格偏振片相較于其他類型偏振片的優勢
柵格偏振片 | 線柵型無基底偏振片 | 布儒斯特偏振片和雙折射偏振片 |
成本相對較低 | 符合 | 不符合 |
結構緊湊（整體尺寸與通光孔徑之間的比例合理） | 不符合 | 符合 |
垂直入射時無橫向像偏移 | 不符合 | 符合 |
性能不受入射角影響 | 不符合 | 符合 |
可在較寬波長范圍內使用同一偏振片 | 符合 | 符合 |
機械耐久性高（針對晶體偏振片而言） | 符合 | 不符合 |
尺寸和形狀
根據基底材料的不同，我們會采用刻劃光柵技術或光刻技術來生產偏振片。
晶體偏振片
光柵刻制在（通常為）圓形基底上?？讨仆瓿珊?，基底保持完整不切割。

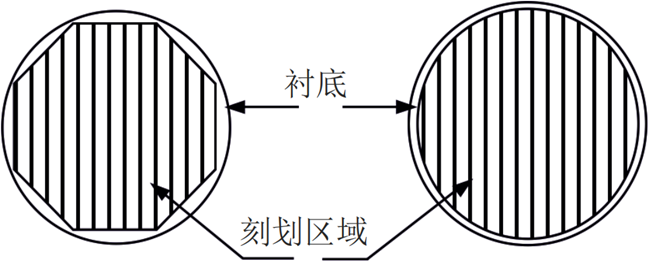

刻劃區域的形狀如下所示（多邊形或圓形）。我們之所以做這些額外處理，是為了在相同通光孔徑下減小基底尺寸（以便將偏振片安裝到標準裝置中）。
聚合物偏振片
光柵先刻制在大尺寸材料上，隨后進行切割。因此，通光孔徑可以是圓形。
通光孔徑（CA）為 5 毫米和 25×25 毫米的產品有現貨。其他尺寸及定制設計可根據需求提供。
如需報價和了解交貨情況，請發傳真或電子郵件與我們聯系。
標準孔徑下的支架尺寸為直徑 42 毫米 × 厚度 8 毫米（D42mm×T8mm mm）或直徑 × 厚度（D mm×T mm）
增透（AR）涂層：
由于氟化鈣（CaF?）、氟化鋇（BaF?）、聚四氟乙烯（特氟龍）和聚乙烯的折射率較低，這些材料制成的偏振片在有效工作時無需增透涂層。
但鍺（Ge）和硒化鋅（ZnSe）的折射率較高。因此，為提高這類偏振片的透射率，我們在其整個透射范圍內都鍍有寬帶增透膜。
通過針對特定波長優化涂層，可進一步提高偏振片的透射率。最終的透射效果取決于涂層光譜范圍的寬度（波長范圍越窄，該范圍內的透射率越高）。
我們的現貨偏振片均未鍍增透膜。如需為硒化鋅或鍺制偏振片優化參數，請根據其工作光譜范圍提出需求。
技術規格：
基底材料 | 氟化鈣 | 氟化鋇 | 硒化鋅 | 鍺 | 氟塑料（聚四氟乙烯，特氟龍） | 聚丙烯 | |
光譜范圍（μm） | 1-9 | 1.5-12 | 1.5-14 | 8-14 | 1,5-7 | 2-7 | ≥15 |
典型工作孔徑 | D25 × 25 | D25 × 25 | D25 × 25 | D25 × 25 | D25 | D25 | |
典型孔徑下的標準支架尺寸 | ?42 × 8 | ?42 × 8 | ?42 × 8 | ?42 × 8 | ?42 × 8 or ?34.9 × 7.9 | ?40 x 8 | |
Max. 工作孔徑 | 50 × 50/? 50 | 50 × 50/? 50 | 50 × 50/? 50 | 50 × 50/? 50 | 80 | 100 | 45 |
每毫米刻線數 | 2400 | 1200 | 1200 | 1200 | 2400 | 1200 | 1200 |
透射效率 K1（平均值） | >70% | >70% | 65-70%背面鍍增透膜) >50%(未鍍膜) | >50% покр .* | 75-85% | 75-80% | 70-90 (avg. 80) @15-1500 μm |
非期望輻射透射率 K2 | 1-2%@1.5 μm <0.5%@2 μm <0.1%@3-9 μm | 1-2%@2 μm <0.1%@11μm | 1-2%@2 μm <0.1%@10 μm | <0.1%@10 μm | <1%@1.5 μm <0.5% @2 μm <0.1% @3-7 μm | <2%@1.5 μm <0.1%@3 μm | 0.2 @15 μm <0.3 @15-600 μm <1 @600-1500 μm |
偏振度（K1-K2）/（K1+K2） |
94-97%@1.5μm >98%@2 μm >99%@3-9 μm |
94-97%@2μm >99%@11μm | 94-97%@ 2μm (AR coated) 92-96%@ 2μm(未鍍膜) >99%@ 10μm |
>99%@10 μm |
97%@1.5 μm >99%@2-7 μm |
>97%@2 μm >99%@3-7 μm |
99.5 @15 μm >96 @15-1500μm |
消光比 E=K1/（2×K2） |
15-35@1.5 μm70@2 μm 350@3-9 μm |
15-35@2 μm 350@11 μm | 15-35@ 2μm 325-350@ 10μm (增透膜) 10-25@ 2μm 250@ 10μm (未鍍膜) |
>250@ 10μm(未鍍膜) |
40-45@1.5 μm 70-85@2 μm 380-430@3-7 μm |
>40@1.5 μm 380-400@3 μm |
100-10000 @15-500 μm 75-200@500-1500 μm |

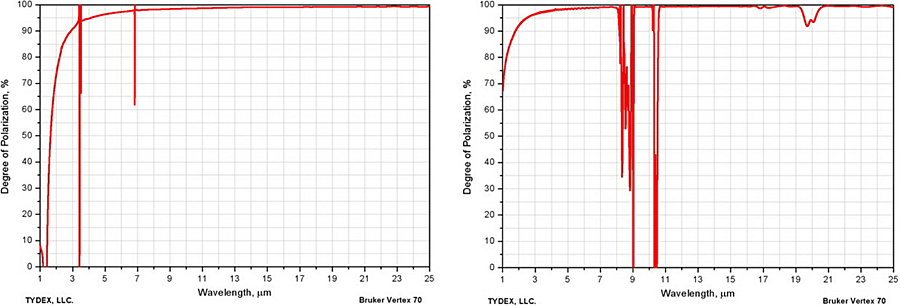

透射曲線

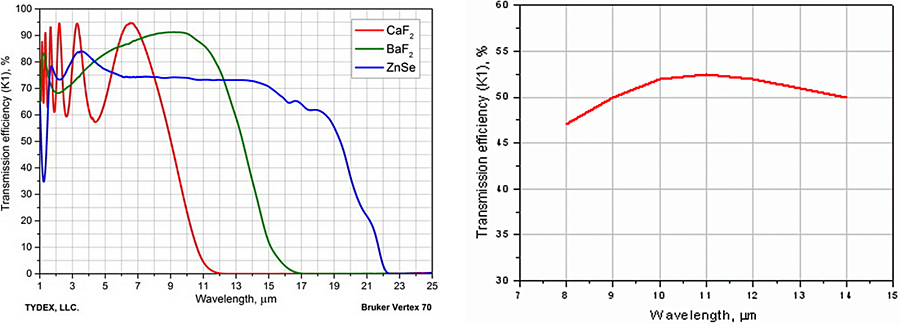

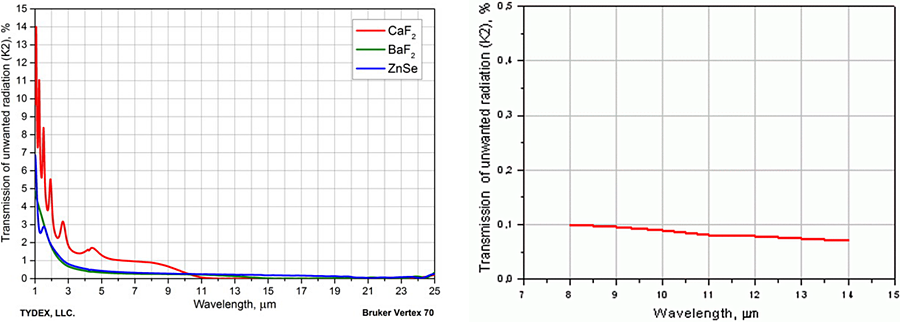

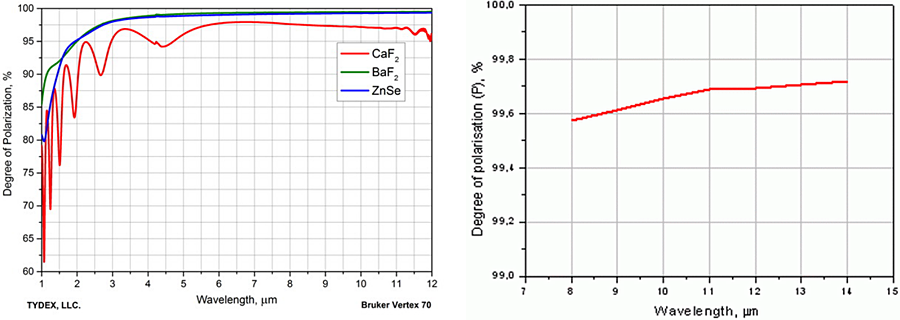

氟化鈣（CaF?）、氟化鋇（BaF?）、硒化鋅（ZnSe) 鍺（Ge）

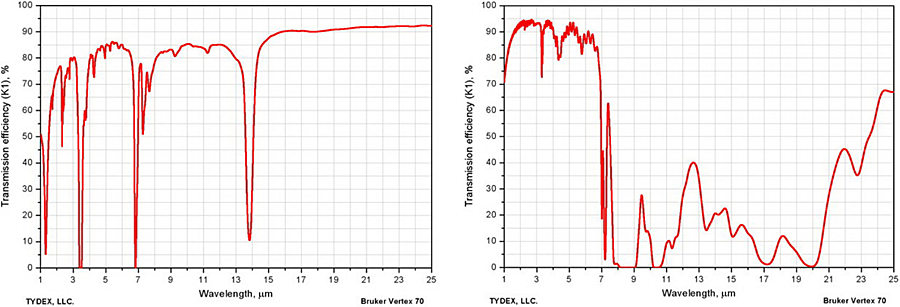

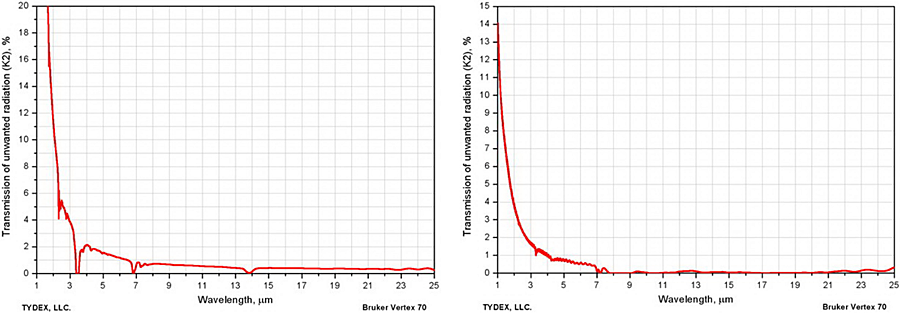

聚乙烯 氟塑料（聚四氟乙烯，特氟龍）
