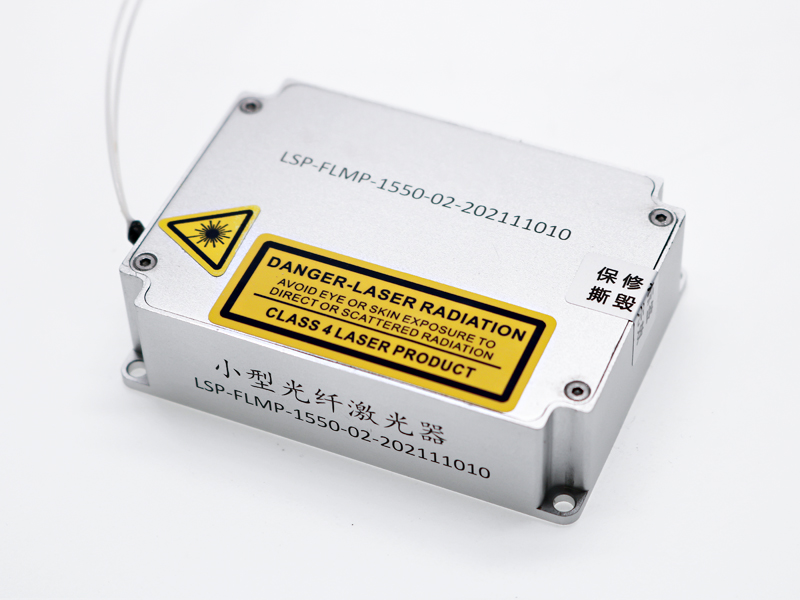

此款產品為筱曉上海光子開發的人眼安全 1.5μm 脈沖光纖激光光源，產品能產生高峰值功率輸出，具有高的電光轉換效率，低 ASE和非線性效應噪聲，寬溫工作范圍，本品適合作為 LiDAR 的發射光源使用。
結構緊湊
高功率
優異光束質量
激光雷達
生物醫學
光通信
參數 | 單位 | Min. 值 | 典型值 | Max. 值 | 說明 |
工作方式 | 脈沖 | ||||
中心波長 | nm | 1547 | 1550 | 1553 | 可定制 CWL 1535±3nm |
脈寬(FWHM) | ns | 1 | 10 | 可調 | |
重復頻率 | MHz | 0.1 | 0.5 | 2 | 可調 |
平均功率 | W | 0.95 | 1 | 2 | @3ns, 500kHz, 25C |
峰值功率 |
kW |
1.5 ① |
2.0 ② |
根據重頻不同有所變化 | |
光譜分布 |
% |
90 | CWL±1nm 內光譜占比 @3ns, 500kHz | ||
偏振態 | NA | 隨機 | |||
觸發模式 | NA | 外觸發 | |||
脈沖觸發信號與出光延遲時間 |
ns |
20 |
100 |
可調 | |
脈沖出光延遲抖動 | ps | 150 | |||
電功耗 | W | 13 | @典型輸出 1W | ||
工作電壓 | V | 9 | 12 | 13 | |
工作溫度(@殼體) | ℃ | -40 | 85 | 激光器在 95℃關閉 | |
存儲溫度 | ℃ | -40 | 105 | ||
封裝尺寸 | mm | 50x70x19 | |||
重量 | g | 100 | |||
光輸出方式 | FC/APC 頭 或光纖準直輸出 | ||||
輸出光纖長度 | m | 0.5 | 900T 套管 | ||
電接口型號 | CJT A1251WRA-S-12P | ||||
注: ①典型值@3ns, 500khz, 1W, 25C。② 峰值功率 Pp> 2.5kW@CWL 1535, 50kHz。
根據客戶需求，可提供深入定制，如輸出峰值功率、尺寸、脈寬、重頻 等。

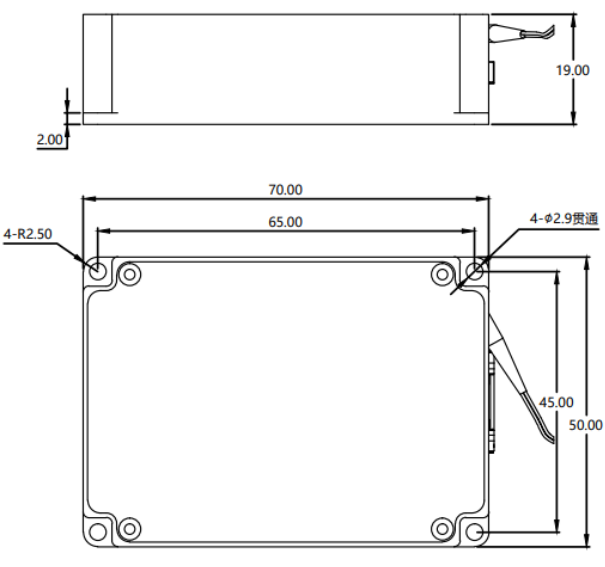

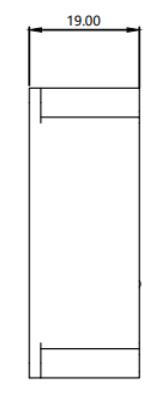

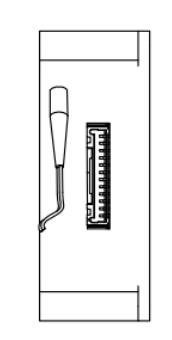

機械尺寸
電氣參數
電接口定義

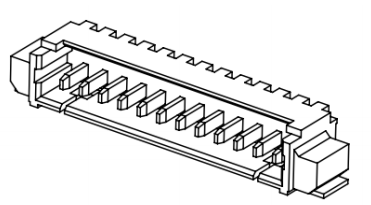

激光器采用 CJT conn 型號為 A1251WRA-S-12P 的 12pin 插針座，腳間距為 1.25mm，其管腳定義如下表所示：
Pin | Name | INPUT/OUTPUT | Function Description |
1、2、 | GND | Power | GND |
3、4、 | POWER | Power | +12V power supply |
5 | UART TX | Output | LVTTL，UART TX output |
6 | UART RX | Input | LVTTL，UART RX input |
7 | NA | NA | NA |
8 |
Trigger Clock_ in |
Input |
LVTTL 3.3V |
9 |
Pump Enable |
Input | LVTTL input |
1：Enable pump laser | |||
0：Close pump laser | |||
Internal latched down to GND level with 100KΩ. | |||
10 | NA | NA | NA |
11 | NA | NA | NA |
12 | NA | NA | NA |
注：部分激光器根據客戶定制采用散線接出，其管腳功能定義同上表所示。
