Pilot Photonics公司的iCLA集成了一個單片集成梳狀激光器和解復用器，提供四個或更多同時產生的相干，在分離纖維上的相匹配輸出，更換多達4個集成可調諧激光組件(iTLAs). 它被設計用于從單個激光模塊驅動單個光纖上的多個400G/800G，相干光引擎。 提供了調整四個輸出波長分離的能力, 在保持相干和相位匹配特性的同時，降低所需的DSP復雜度。 該設備在一個軟件控制的評估平臺上提供所有所需的電流和溫度控制。設置梳狀管通道間距的射頻信號可以在內部提供，也可以在外部提供。
產品特點

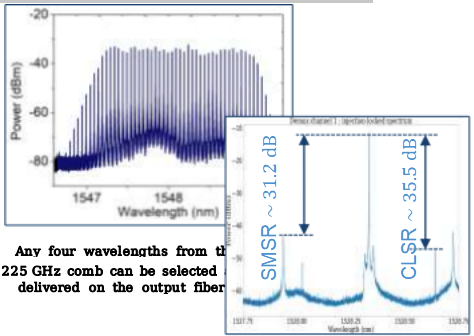

四種可配置的相干波長，z高可達4 x 75GHz，可在單個光纖上選擇并交付(2023年第二季度為4 x 150GHz)
每通道輸出功率16dBm
每通道SMSR >30 dB
線寬100 kHz (Q2 2023)
使DSP復雜性降低和梳狀激光器的光譜效率的好處
降低了熱和電子控制的復雜性
帶有所需驅動電子設備的評估平臺
應用
iTLA/激光陣列更換
1.6T/3.2T超通道Tx & Rx LO
軟件定義光學/彈性光網絡
數據中心互聯
產生毫米波和太赫茲信號
5G信號生成

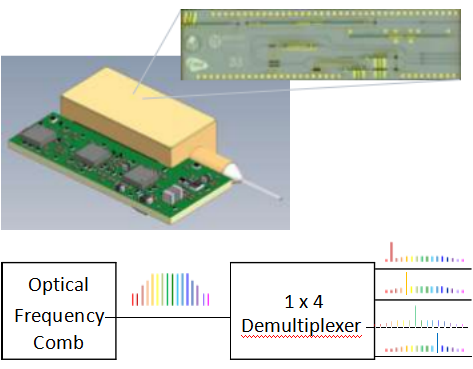

iCLA是一種單片InP PIC，將梳狀激光器與解復用器結合在一起，在單個光纖上提供4個相干波長進行調制
目標指標
輸出波長間隔 | 配置z高75GHZ(梳FSR的倍數) |
梳狀FSR | 3.125 – 6.25 GHz |
梳狀總帶寬 | 225 GHz @ -40 dB |
可選擇的梳音數量 No. of Selectable Comb Tones | 梳狀中的任意4個 (Any 4 from comb) |
每通道輸出功率 Output power Per Tone | 16 dBm |
每通道SMSR (Per Tone SMSR) | > 30 dB |
線寬 | < 100 kHz |
光學參數規格 | Min. 值 | 典型值 | Max. 值 | 單位 | 注釋 |
輸出數/通道數 | 4 | 獨立的纖維 | |||
工作波長 | 1548.8 | 1550 | 1551.2 | nm | 4 ch, 75 GHz間距 |
梳狀帶寬 | 125 | - | 250 | GHz | At -40 dB |
梳狀無光譜范圍 | 3.125 | 6.25 | 12.5 | GHz | |
輸出通道間距 | 3.125 | 37.5 | 75 | GHz | 4個通道，等距?？赡苡性S多相等/不等間距的組合 |
單信道調諧 | - | - | 1 | nm | |
輸出功率 | 0 | - | 16 | dBm | |
邊模抑制比 | 30 | 40 | 60 | dB | |
鄰道抑制 | 25 | 30 | 40 | dB | |
線寬 | 0.7 | 1 | MHz | 2023年第二季度100千赫 | |
相對強度噪聲 | - | - | -125 | dBc/Hz | |
操作規范 | |||||
反向電壓(任意截面) | - | - | 2 | V | |
總功耗 | 8.5 | W | PIC and TEC | ||
制冷器電壓 | -2.5 | 2.5 | V | ||
制冷器電流 | -2.2 | 0 | 2.2 | A | |
芯片溫度 | 15 | 20 | 50 | °C | |
外殼溫度 | -5 | 25 | 75 | °C | |
儲存溫度(非操作) | -40 | 60 | °C | ||
25℃時的熱敏電阻 | 10 | kΩ | NTC, Beta 3575 k | ||
物理性能 | |||||
尺寸 | 8 x 4 | mm | 裸晶片 | ||
光纖類型 | Corning PANDA PM | 在蝶形包裝中，慢軸對準 | |||
光纖連接器 | FC/APC | 在蝴蝶包里，窄鍵 |
