14引腳蝶形 DBR激光器驅動控制器(三電極驅動電源)

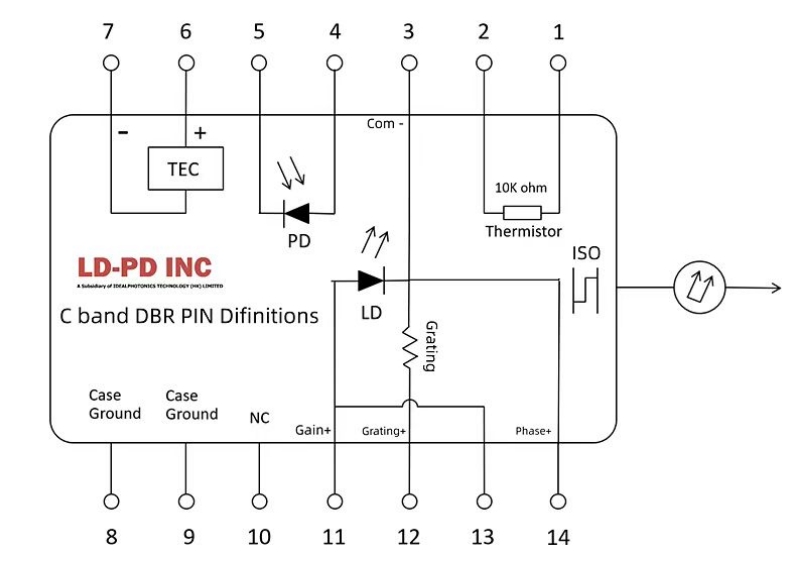

激光器引腳定義
注：Gain,Grating和Phase極共用第三腳COM-為負極，驅動方式為CG(陰極接地)
激光器驅動極限參數
項目 | 參數 | 備注 | |
電源電壓 | 220VAC | ||
電源頻率 | 50/60Hz | ||
GAIN極 驅動 | GAIN驅動 信號源 | 內部/外部/內部+外部 | 默認內部信號，可以通過上位機選擇 |
內部調制信號周期 | DC或鋸齒波 | 鋸齒波周期20-200ms | |
驅動電壓Max. 值 | 5V | 超電壓保護4V | |
驅動電流范圍 | 0-300mA | Max. 限制300mA | |
外部激光調制信號 端口輸入阻抗 | 5k | ||
外部激光調制信號 響應頻率范圍 | DC-500kHz | ||
外部調制信號 轉換系數 | 100mA/V | ||
外部調制信號 Max. 值 | 3V | 內部限制300mA對應3V | |
Grating極驅動 | 驅動信號源 | 外部 | BNC接口 |
驅動電壓Max. 值 | 5V | ||
驅動電流范圍 | 0-100mA | Max. 限制100mA，內部固定 | |
外部激光調制信號 端口輸入阻抗 | 5k | ||
外部激光調制信號 響應頻率范圍 | DC-500kHz | ||
外部調制信號 轉換系數 | 100mA/V | ||
外部調制信號 Max. 值 | 1V | 內部限制Max. 100mA對應1V | |
PHASE極驅動 | 驅動信號源 | 外部 | BNC接口 |
驅動電壓Max. 值 | 5V | ||
驅動電流范圍 | 0-7.5mA | Max. 限制7.5mA，內部固定 | |
外部激光調制信號 端口輸入阻抗 | 5k | ||
外部激光調制信號 響應頻率范圍 | DC-500kHz | ||
外部調制信號 轉換系數 | 10mA/V | ||
外部調制信號 Max. 值 | 0.75V | 內部限制Max. 7.5mA對應0.75V | |
GAIN電流監控 | GAIN電流監控輸出轉換系數 | 10V/A | 100mA=1V |
GAIN電流監控輸出端口阻抗 | 1k | ||
TEC驅動 | TEC驅動限制電流（低） | 0.6A | 開關可選 |
TEC驅動限制電流（高） | 1.2A | ||
TEC max電壓 | 5V | ||
NTC | 10k@25℃ | B值3930 | |
激光器max保護溫度 | 60.0℃ | 超過保護溫度，電源座關閉激光器，關閉TEC并鎖定，需要排除故障后重啟電源才能解除。 | |
激光器max保護溫度 | 2.0℃ | ||
激光器max設定溫度 | 50.0℃ | 面板按鍵或者上位機設定 | |
激光器max設定溫度 | 5.0℃ | ||
溫度保護窗口 | 5℃ | 實測溫度與設定溫度差超過5℃， 自動關閉激光或者禁止激光打開 | |
安裝接口 | 蝶形安裝座 | ||
面板顯示 | 設定溫度值； 實際溫度值； 激光器電壓值； GAIN信號源； | ||
上位機端口 | B型USB接口，可以用上位機設定驅動座輸出參數 | ||
