硅和InGaAs象限光電二極管

(“Quads” or quadrant photodiodes)“四象限”或象限光電二極管（QPD）是具有四個平面擴散光電二極管元件的分段光電二極管位置感測檢測器（PSD，AKA位置感測二極管），這些元件是單片的或在同一硅或InGaAs芯片上。Marktech光電四元光電二極管具有低暗電流、高分辨率或精度、高精度、低噪聲高響應（高S/N比）、寬光譜范圍、良好的頻率帶寬、優異的動態范圍、Min. 的元件間距、低工作電壓、高分流電阻和大有源區。

兩段、雙元件或雙單元光電二極管是另一種類型的位置感測裝置，通常結合到對準或定位系統中。雖然象限光電二極管可以感測沿著兩個維度或X和Y軸的位置，但雙元件光電二極管沿著一個維度或軸對齊或定位。

Marktech的四元件光電二極管陣列或四元探測器在激光對準和納米定位應用中提供了優秀的性能。象限光電二極管（QPD）或象限位置敏感探測器通常具有低至10nm的分辨率，使用的光束的光功率為10至100微瓦（MéKYNEN）。Quads可用于激光對準的自動準直器、光學跟蹤器、掃描探針顯微鏡、載物臺定位器、表面輪廓儀、掩模對準器、光束定中心系統、空間太陽傳感器、橢圓儀、光學鑷子、傾斜傳感器、高精度位移傳感器和其他超精密定位應用。QPD的快速響應和寬的操作帶寬使這些定位設備在原子力顯微鏡（AFM）行業中占據主導地位（Chien等人）。衛星通信系統也可以受益于象限光電二極管。例如，象限光電二極管是用于衛星間激光干涉測量的象限光電接收器（QPR）前端設備的關鍵部件。

硅和InGaAs光電二極管陣列

InGaAs Quadrant PIN 光電二極管 600 至 1750nm 靈敏度(InGaAs Quadrant PIN Photodiode 600 to 1750nm sensitivity)。

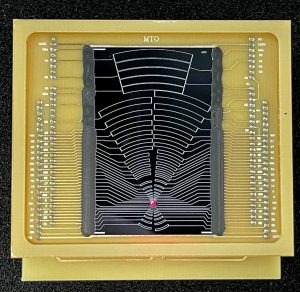

雙單元和象限光電二極管都是光電二極管陣列（PDA），分別具有兩個（1X2）和四個（2X2）元件。Bi和quad PD適用于在小波束位移或位置范圍內的對準或位置感測。對于更大范圍的激光或光束位置感測，需要更長的多元件光電二極管陣列。Marktech Optoelectronics還生產多元件線性（一維，1D）和面積（二維，2D）光電二極管陣列，具有許多分段，用于色散光譜、折射測量、距離或測距（三角位置傳感）、干涉測量和粒子分析儀。大多數光電二極管陣列應用都需要定制設計的陣列和OEM集成，這是Marktech的行業優秀能力之一。Marktech的探測器專家設計并制造了具有2、4、16、20、32、64和更多元件的光電二極管陣列。

我們的InGaAs象限光電二極管和光電二極管陣列的波長靈敏度范圍為600nm–2600nm。我們的硅象限光電二極管和光電二極管陣列的波長靈敏度范圍為250nm至1100nm。這些芯片可以單獨封裝在各種密封TO封裝中，也可以集成到定制封裝中（PLCC、COB、ATLAS密封SMD、陶瓷載體等），以適應您的特定應用和引腳設計規格。

特點

高速反應 - 1.0GHz

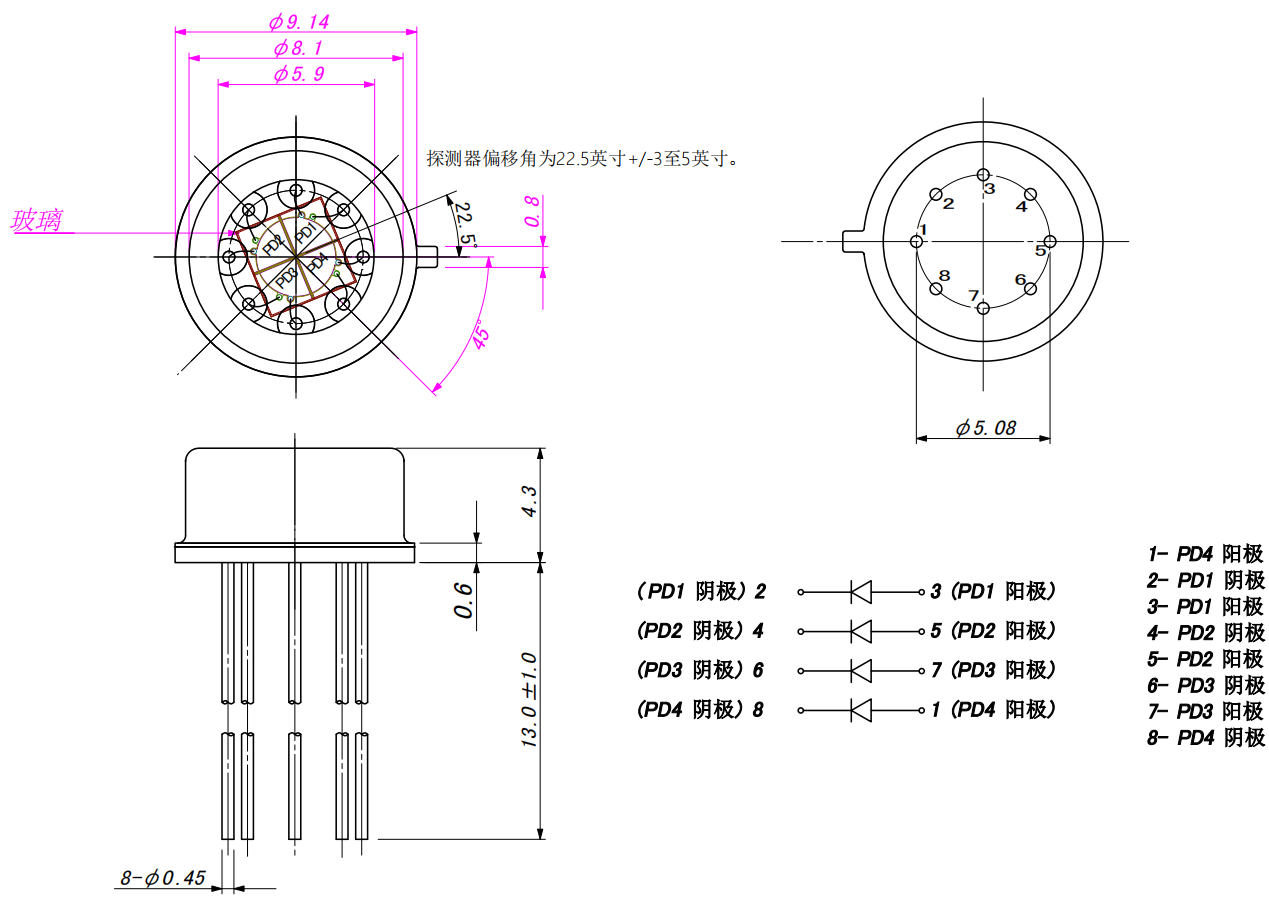

TO-5金屬罐封裝

有效面積3.0mm/高靈敏度

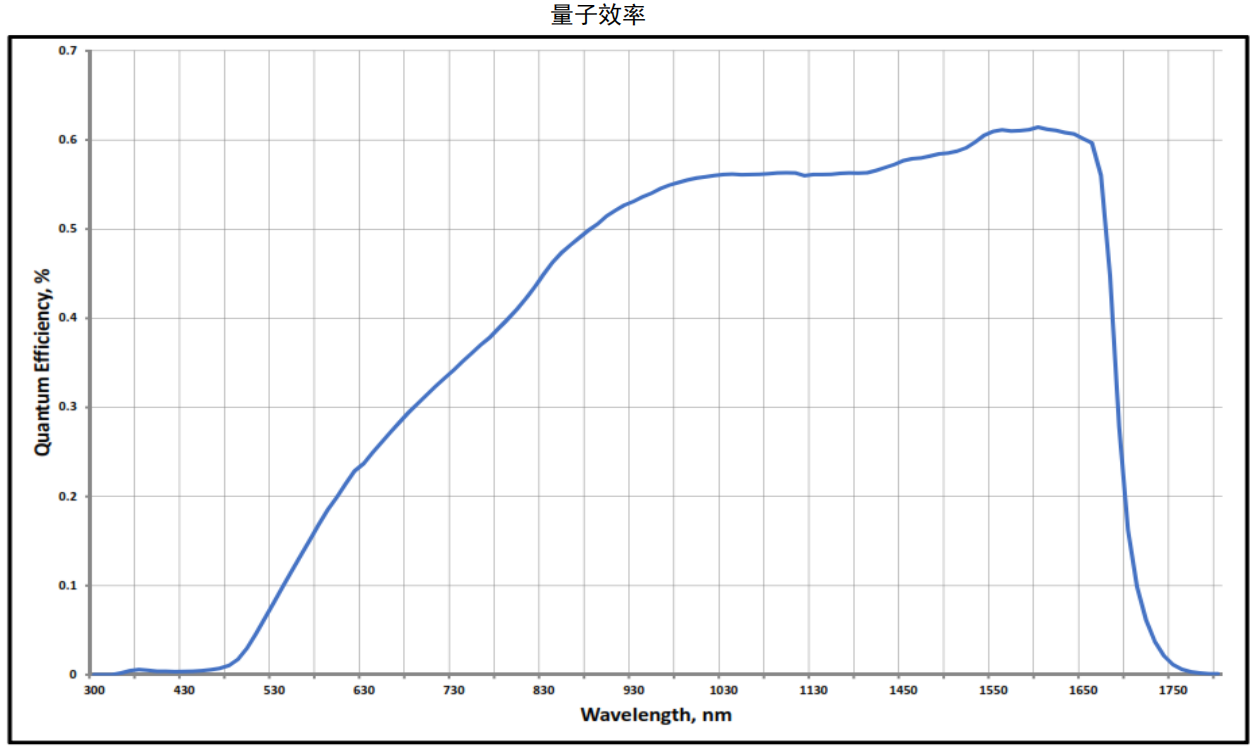

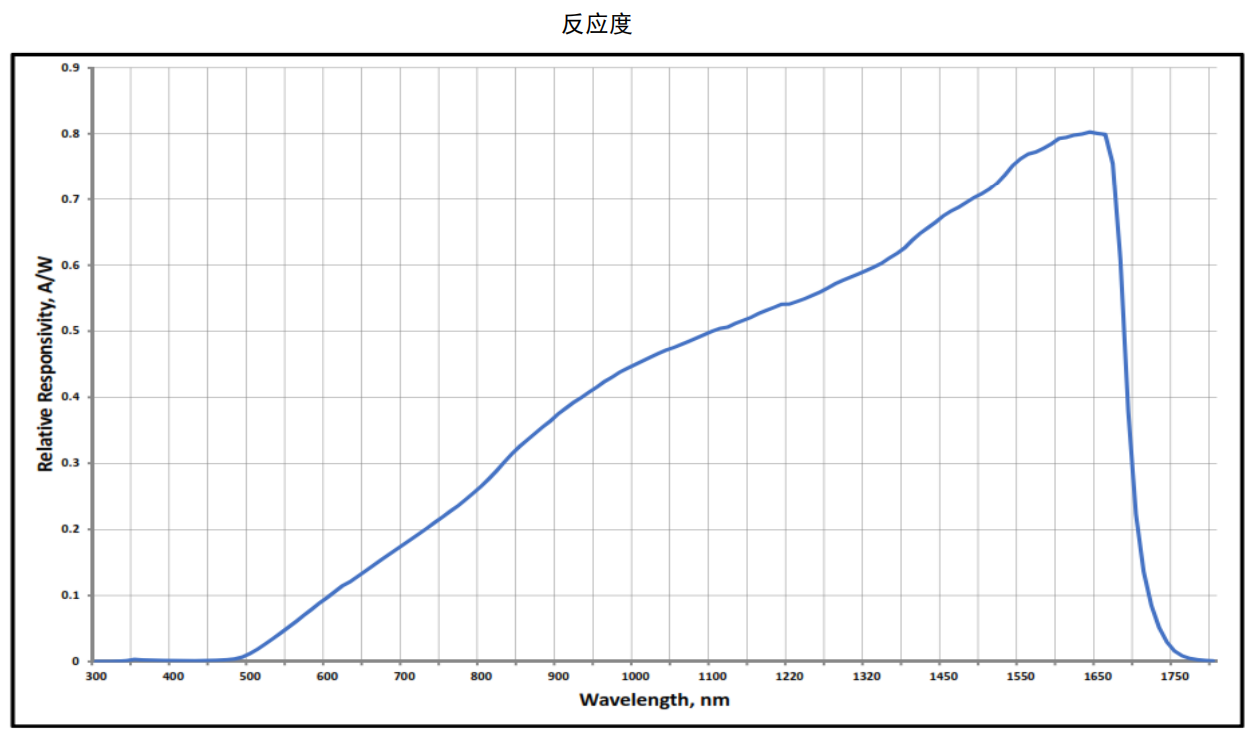

光譜范圍: 600nm-1750nm

應用

高速光通信

工業控制

光開關

雷達

醫療

jue對Max. 額定值 (T_a=25℃)

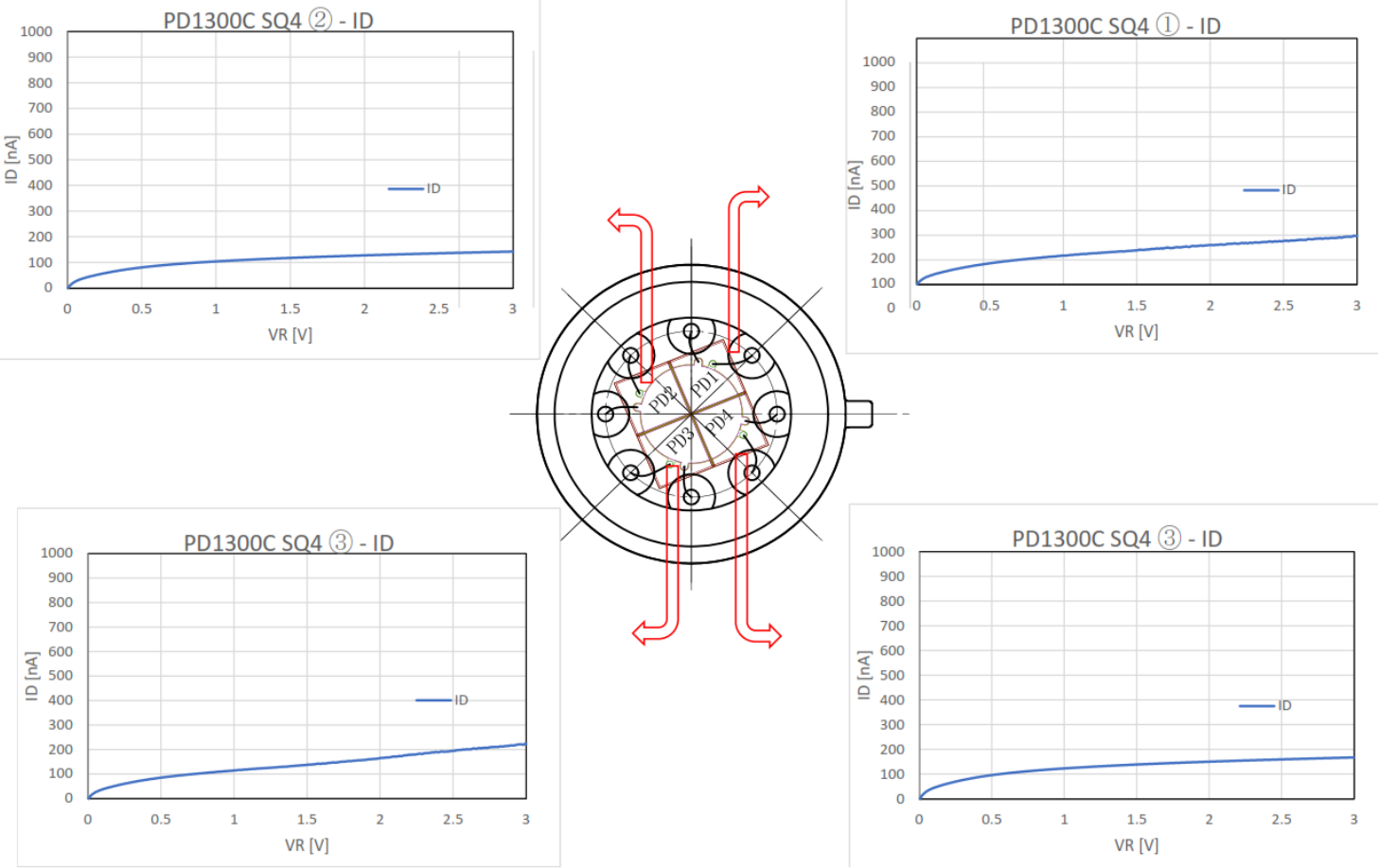

*1: 設備規格為（每個元件）

備注:

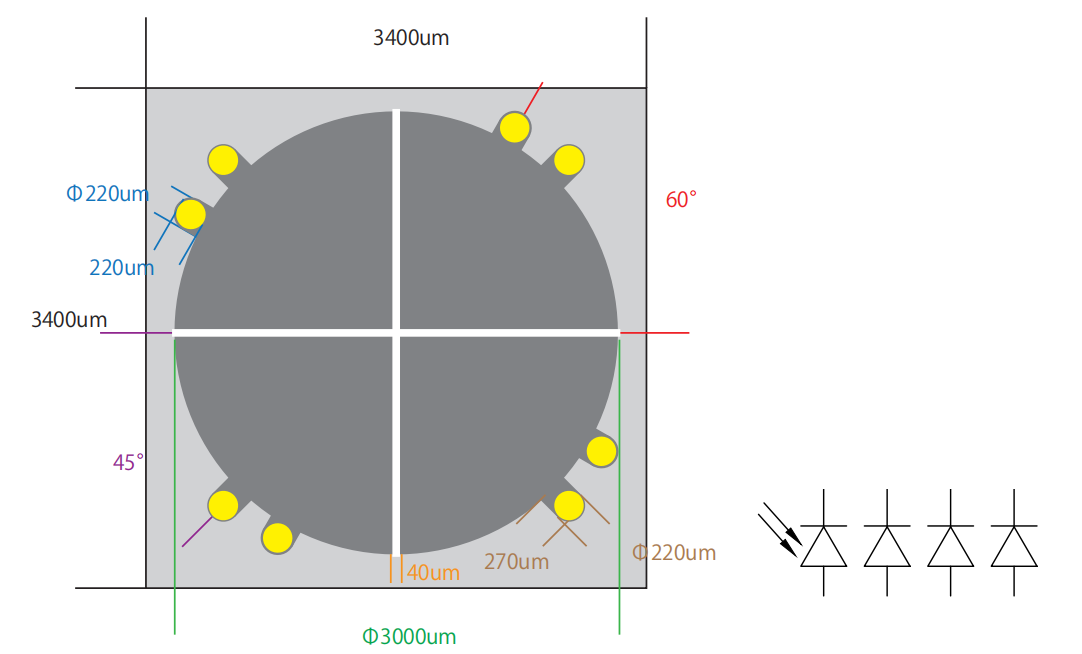

1. 模型是一個3.0mm直徑有效區域的引腳銦鎵砷象限光電二極管。

2. 上部陽極和陰極金屬是金。  適用于金線和鋁線接合。

3. 沒有背部金屬
