為衰減太赫茲輻射，我們提供一款可調精密衰減器。

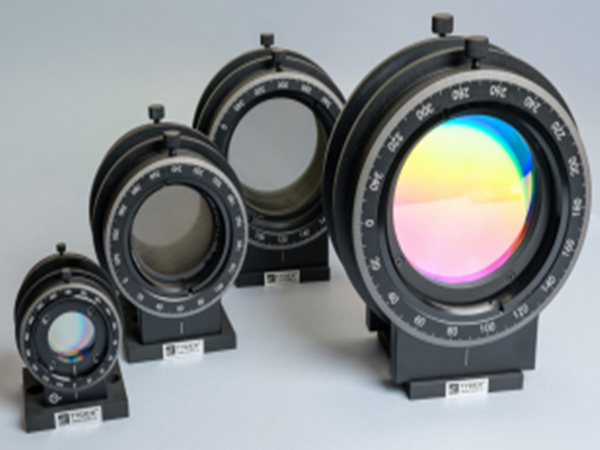

該衰減器是一個由兩個相同偏振器組成的裝置，偏振器安裝在旋轉器中，旋轉器則固定在同一基板上，可實現360°全圓周旋轉。光束Shou先接觸到的偏振器稱為輸入偏振器（或簡稱偏振器），第二個則稱為檢偏器。
這款可調精密衰減器的優勢在于，能夠平滑調節并精確設定所需衰減量，Max. 衰減量可達 30-40 dB。其設計可使偏振器平面傾斜至非平行狀態，從而抑制回射和干涉現象。
太赫茲可調精密衰減器隨附校準曲線，用于確定檢偏器相對于輸入偏振器處于特定旋轉角度時的消光量。
根據工作波長范圍，我們生產以下類型的衰減器：
? a 型——適用于600μm及以上波長，屬于微波衰減器；
? b 型——適用于150μm及以上波長，屬于太赫茲衰減器；
? c 型——適用于15μm及以上波長，屬于紅外-太赫茲衰減器。
衰減器的典型校準曲線如圖1和圖2所示。此外，該裝置還配套有衰減量計算程序。
a
b
c

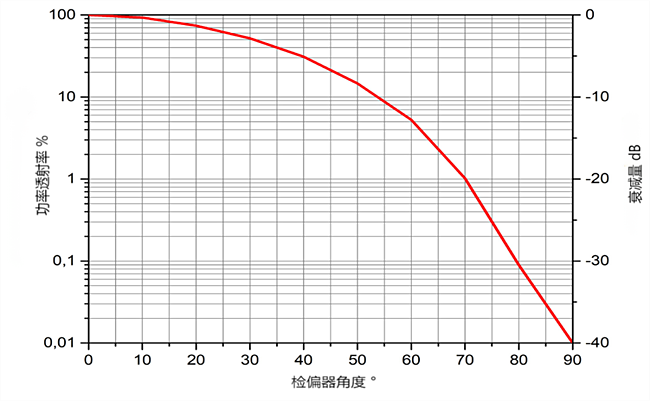

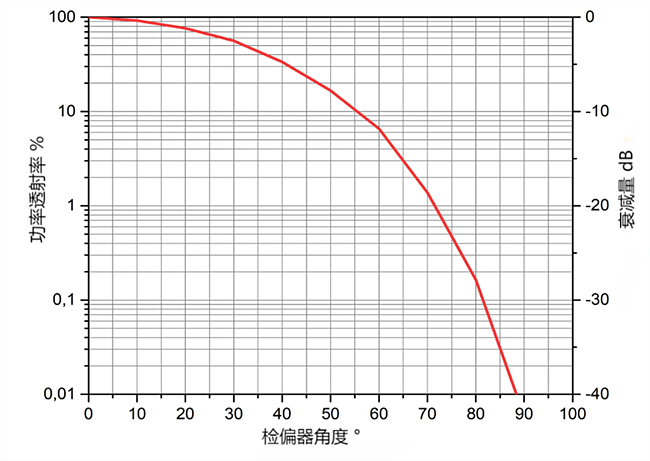

圖1. 衰減器透射率與檢偏器相對于偏振器的旋轉角度關系圖（使用140 GHz連續波光源測量，其中a為微波型、b為太赫茲型、c為紅外-太赫茲型）
a
b
c

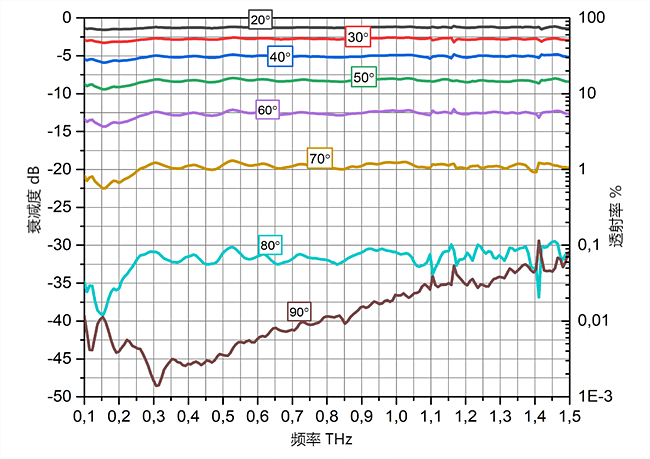

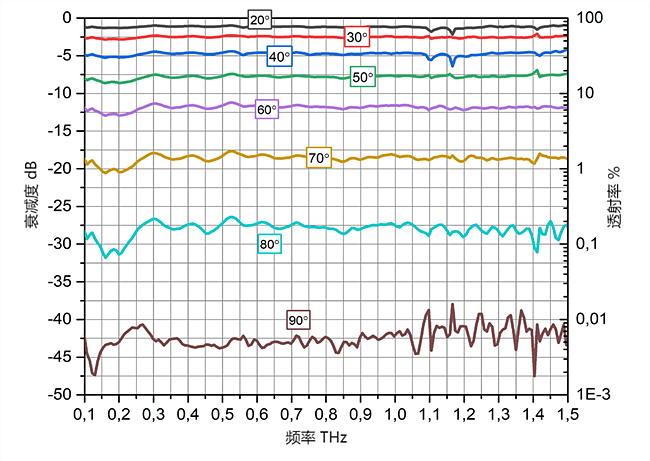

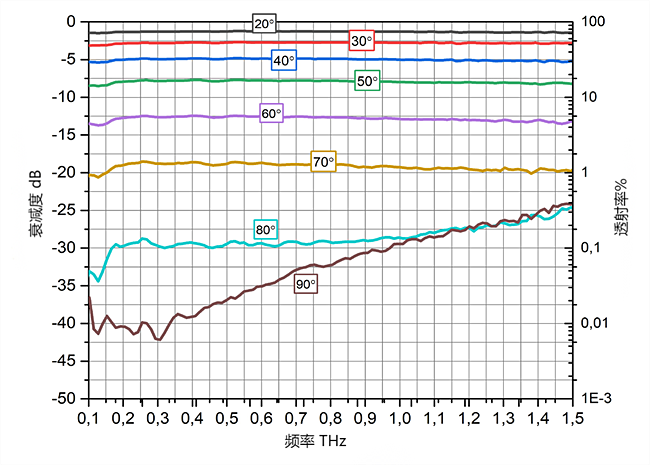

圖2. 衰減器的典型校準曲線與檢偏器旋轉角度的關系圖。使用脈沖太赫茲光譜儀測量（其中a為微波型、b為太赫茲型、c為紅外-太赫茲型）。
通用規格
參數 | 微波波段 | 太赫茲波段 | 紅外-太赫茲波段 |
材料 | 線柵偏振器 | 薄膜偏振器 | |
線徑/結構周期，μm | 20/40 | 11/16 | -/0.8 |
內徑，mm | 36,60,85,110 | 25,30,38,45,51,77,102 | |
外徑，mm | 50,76.2,101.6,127 | 40,50,60,70,76,101,124 | |
操作范圍，μm | >600 | >150 | >15 |
平行偏振面透射率 * | >90% | >70% | >80% |
脈沖模式下?lián)p傷閾值**，kW/cm2 | >20 | >20 | 由聚丙烯薄膜特性決定 |
* 針對平面偏振入射波； ** 光斑直徑0.5mm，波長130μm，100ps脈沖中功率密度36MW/cm2 ，脈沖重復頻率5.6MHz。 上述條件下無可見損傷。 | |||
