工作波長 1550 nm； 工作頻率 200MHz； 承受激光功率 ≤0.5 W； 承受脈沖激光峰值功率 ≤1kW； 插入損耗 ≤5 dB； 光脈沖上升時間 12ns； 光纖連接頭 FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80070004 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Microphotons的聲光調制器由于其調制消光比高、承受功率高等優點，廣泛應用于光纖傳感領域。本產品專門針對于光纖傳感的應用需求開發，具有體積小、功耗低（＜1W）、上升時間快（12ns）、調制脈沖形狀好（過沖?。?、脈沖重復性好（重復周期抖動?。┑葍?yōu)點,而且可以將調制器和驅動器一體化封裝 ， 便于系統集成 ， 可廣泛應用于 φ -OTDR、BOTDR、OFDR等各種需要脈沖調制的光纖傳感系統中。
參數 | 單位 | 型號 | ||
AOM100-1550-1(X) | AOM150-1550-1(X) | AOM200-1550-1(X) | ||
材料 | - | 氧化碲 | ||
波長 | nm | 1550 | ||
承受激光功率 | W | ≤0.5 | ||
承受脈沖激光峰值功率 | KW | ≤1（5KW定制） | ||
插入損耗 | dB | ≤3 | ≤4 | ≤5 |
消光比 | dB | ≥50 | ||
偏振消光比(適用于保偏器件) | dB | ≥20 | ||
電壓駐波比 | 1 | ≤1.2:1 | ||
光脈沖上升時間 | ns | 40 | 20 | 12 |
工作頻率 | MHz | 100 | 150 | 200 |
光纖類型 | - | 單?；虮Ｆ?/span> | ||
光纖連接頭 | - | FC/APC | ||
外形結構 | - | 圖A | ||
驅動器 | D100-02-M-1D | D150-02-M-1D | D200-02-M-1D | |
驅動器
參數 | 單位 | 型號 | ||
D100-02-M-1D | D150-02-M-1D | D200-02-M-1D | ||
工作頻率 | MHz | 100 | 150 | 200 |
驅動功率 | W | ≤2.5 | ≤3 | ≤3 |
電脈沖上升時間 | ns | ≤20 | ≤15 | ≤7.5 |
電源開關比 | dB | ≥55 | ||
電源電壓（DC） | V | 24 | ||
諧波抑制 | dBc | ≥25 | ||
調制方式 | - | TTL | ||
輸出阻抗 | Ω | 50 | ||
外形結構 | - | 圖B | ||

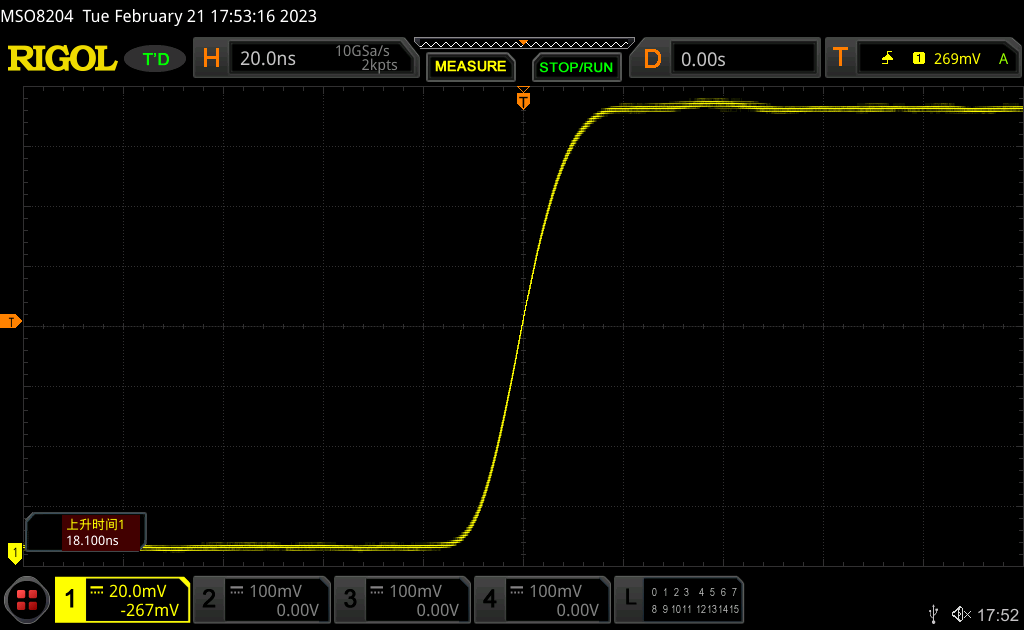

光脈沖上升時間測試
● 體積小
● 功耗低（＜500mW）
● 上升時間快（12ns）
● 調制脈沖形狀好（過沖小）
● 脈沖重復性好（重復周期抖動?。?/span>
● 光纖傳感
● 激光雷達
● BOTDA
調制曲線
A: AOM的尺寸
B,驅動器尺寸圖：
