增益平均波長 1060nm，增益帶寬 90nm，增益波長最大時增益 30dB，HI-1060 光纖； 增益平均波長 1060nm，增益帶寬 90nm，增益波長最大時增益 30dB，PM-980 光纖，帶松套管
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
產品特點
? 寬帶增益 (90nm)
? 增益為 32dB，Max. 增益波長處飽和輸出功率為 18dBm
? 低紋波
? 強線性偏振
? RoHS 合規性
? 專有防反射涂層技術，可靠性高
? 保偏 PM980 光纖或 HI1060 光纖
? 900um 光纖松套管（可選）
產品應用
? 掃頻源、可調激光器
? 光學前置放大器
? 光學相干斷層掃描 (OCT
推薦操作條件
@ CW，外殼安裝在室溫散熱器上
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
芯片溫度 | 20 | 25 | 30 | ℃ |
正向電流 | 450* | 500 | mA | |
輸入光功率 | -40 | -25 | 10 | dBm |
*-Max. 增益譜寬度的電流可能因批次不同而有所差異
增益特性
@ CW, 25°C, 450mA, 輸入信號為 -25dBm @ Max. 增益波長
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
500mA 時的小信號增益 | 28 | 32 | dB | |
500mA 時飽和輸出功率 (-3dB) | 15 | 18 | dBm | |
增益平均波長 | 1045 | 1060 | 1075 | nm |
增益帶寬 (FWHM) | 70 | 90 | nm | |
增益頻譜傾角 | 3 | dB | ||
噪聲系數 | 6 | dB |
- NF = 10log10(2p_ase/Ghv) [D.Baney et al., 光纖技術. 6, 122 (2000)]
放大自發輻射(ASE)特性
@CW，25°C, 450mA，無輸入信號
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
輸出功率（每個端口） | 7 | mW | ||
正向電壓 | 1.7 | 2 | V | |
平均波長 | 1050 | nm | ||
帶寬（FWHM） | 90 | nm | ||
頻譜傾斜 | 3 | dB | ||
基態Max. 位置 | 1080 | nm | ||
激發態Max. 位置 | 1010 | nm | ||
紋波**（RMS） | 0.02 | 0.2 | dB | |
偏振消光比（PER） | 14 | 17 | dB | |
偏振 | TE |
** - 以 20pm 分辨率在光譜Max. 值附近 1nm 范圍內測量
jue對Max. 額定參數
參數 | Min. 值 | Max. 值 | 單位 |
輸出光功率 | 500 | mW | |
輸入光功率 | 20 | dBm | |
正向電流 | 800 | mA | |
反向電壓 | 2 | V | |
TEC 電流 | 3 | A | |
TEC 電壓 | 4 | V | |
芯片工作溫度 | 10 | 40 | °C |
外殼工作溫度 | 0 | 70 | °C |
存儲溫度 | -40 | 85 | °C |
引腳焊接溫度（最長 10 秒，z高外殼溫度 120°C） | 300 | °C | |
光纖帶半徑 | 3 | cm |

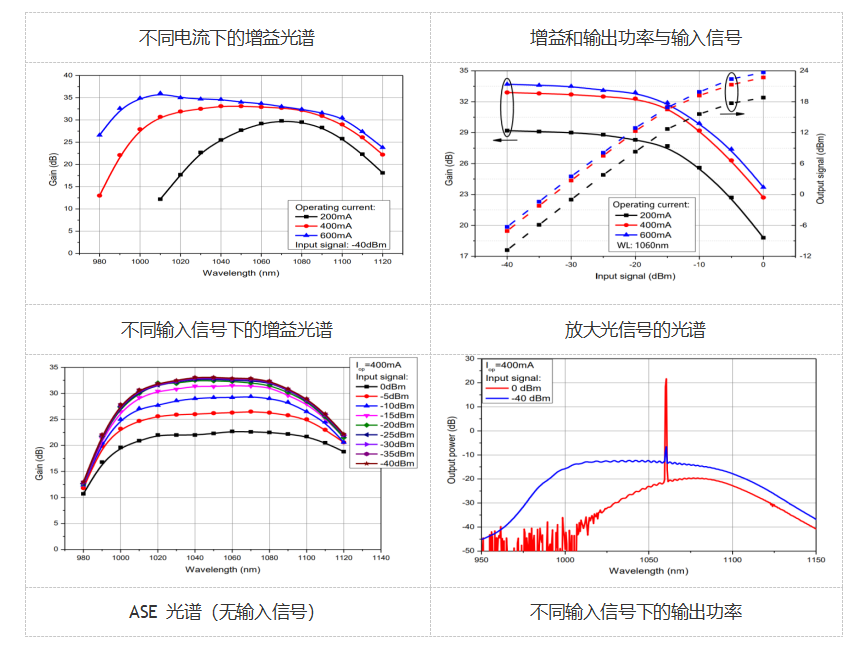

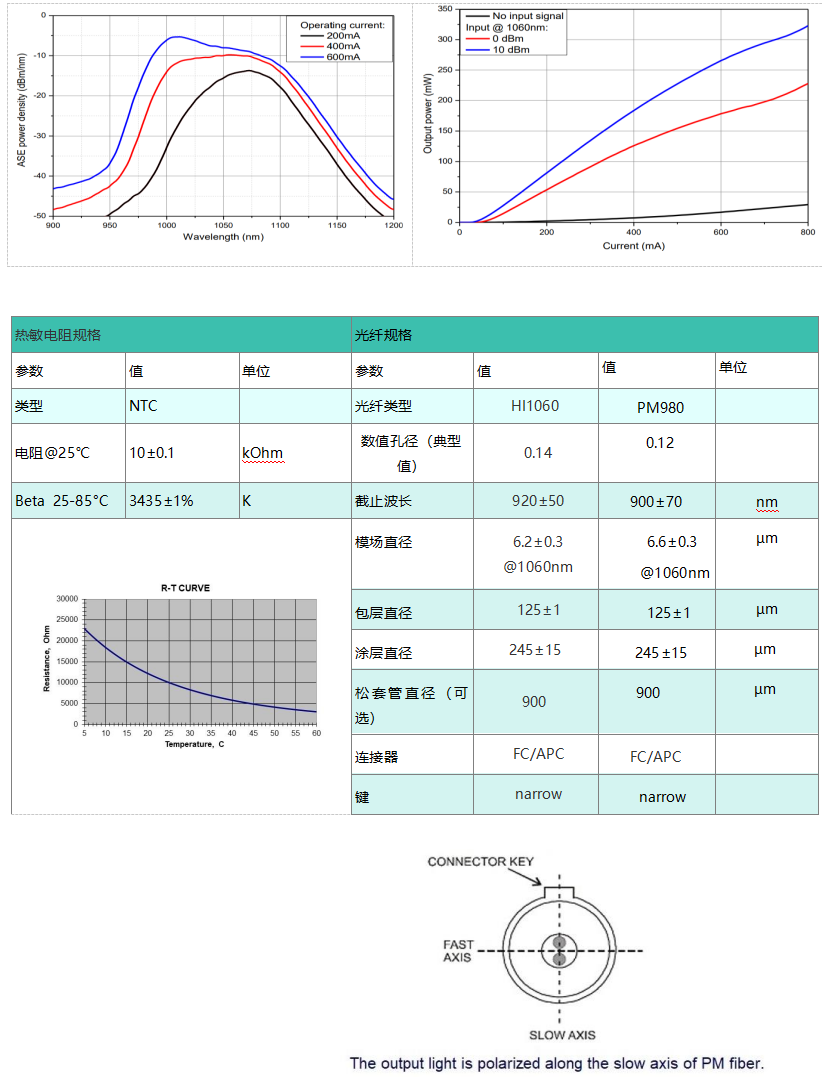

典型性能（僅供參考）
@ CW，機殼安裝在室溫散熱器上
尺寸（單位：毫米）
安全和操作說明
此設備發出的光是不可見的，對人眼有害。設備運行時，請避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴適當?shù)募す獍踩坨R。
jue對Max. 額定值僅可短時間應用于設備。長時間暴露于Max. 額定值或暴露于多個Max. 額定值可能會導致設備損壞或影響設備的可靠性。在設備的Max. 額定值之外操作設備可能會導致設備故障或安全隱患。必須使用與組件一起使用的電源，以使Max. 正向電流不超過。
熱輻射器上的設備需要適當?shù)纳崞鳌１仨毷褂?4 個螺釘（以 X 型螺栓擰緊，初始扭矩設置為 0.075Nm，最終以 X 型螺栓擰緊，扭矩設置為 0.15Nm）或夾具將設備安裝在散熱器上。散熱器表面的平整度偏差必須小于 0.05mm。建議在外殼底部和散熱器之間使用銦箔或?qū)崛彳洸牧献鳛闊峤缑?。不宜為此使用?dǎo)熱油脂。
避免設備背反射。它可能會影響設備在光譜和功率穩定性方面的性能。
還可能導致致命的面損壞。強烈建議使用光隔離器來阻擋背反射。
不要拉動光纖。不要彎曲半徑小于 3 厘米的光纖。在安裝過程中，應始終保護光纖頂部免受任何污染或損壞。取下光纖頂部的防塵蓋后，使用沾有異丙醇或乙醇的光學鏡頭清潔紙或棉簽沿一個方向擦拭，小心清潔光纖頂部。僅使用干凈的光纖連接器操作設備。
ESD 保護 - 靜電放電是產品意外故障的主要原因。采取極端預防措施以防止 ESD。在設備安裝過程中，必須保持 ESD 保護 - 在處理產品時使用腕帶、接地的工作表面和嚴格的防靜電技術。
型號識別
SOA1060090HI30DBXXXX -> 增益平均波長 1060nm，增益帶寬 90nm，增益波長Max. 時增益 30dB，HI-1060 光纖
SOA1060090PM30DBLXXX -> 增益平均波長 1060nm，增益帶寬 90nm，增益波長Max. 時增益 30dB，PM-980 光纖，帶松套管
? 780nm 處高增益 (31dB)
? 高飽和輸出功率（12dBm）
? 低紋波
? 強線性偏振
? RoHS 合規性
? 專有的抗反射涂層技術可實現高可靠性
? 保偏PM780光纖或HI780光纖
? 900um 光纖松套管（可選）
? 掃頻源、可調激光器
? 光學前置放大器
? 光學相干斷層掃描 (OCT
