工作波長：1550 nm；工作頻率：40MHz；承受激光功率：≤0.5 W；承受脈沖激光峰值功率：≤1kW（5kW定制）；插入損耗： 2.5 dB；光脈沖上升時間：60ns；光纖連接頭： FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : D80020056 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Microphotons的聲光調制器由于其調制消光比高、承受功率高等優點，廣泛應用于光纖傳感領域。本產品專門針對于光纖傳感的應用需求開發，具有體積小、功耗低（＜1W）、上升時間快（12ns）、調制脈沖形狀好（過沖?。?、脈沖重復性好（重復周期抖動?。┑葍?yōu)點,而且可以將調制器和驅動器一體化封裝 ， 便于系統集成 ， 可廣泛應用于 φ -OTDR、BOTDR、OFDR等各種需要脈沖調制的光纖傳感系統中。
常規性能參數 | ||||||
參數 | 單位 | Min. | Max. | 常規 | 備注 | |
材料 | TeO2 | |||||
波長 | nm | 1520 | 1580 | 1550 | ||
平均光功率 (CW) | W | 0.5 | ||||
超聲波聲速 | m/s | 4200 | ||||
插入損耗 | dB | 2.5 | ||||
偏振消光比 | dB | 18 | 23 | 20 | ||
消光比 | dB | 50 | 55 | 50 | ||
回波損耗 | dB | 40 | ||||
上升沿時間 | ns | 60 | ||||
頻率 | MHz | 40 | ||||
移頻量 | MHz | +/-40 | 可指出 | |||
頻率穩定度 | 0.1% | |||||
射頻功率 | W | 3 | 2.5 | |||
電壓駐波比 | 1.2:1 | |||||
輸入阻抗 | Ω | 50 | ||||
器件接口 | SMA | |||||
光纖類型 | PM1550 | |||||
光纖長度 | m | 1.2 | ||||
光纖接口 | FC/APC | |||||
工作溫度 | ℃ | -20~60 | ||||
儲存溫度 | ℃ | -30~70 | ||||
尺寸
● 體積小
● 功耗低（＜500mW）
● 上升時間快（12ns）
● 調制脈沖形狀好（過沖?。?/span>
● 脈沖重復性好（重復周期抖動小）
● 光纖傳感
● 激光雷達
● BOTDA
調制曲線

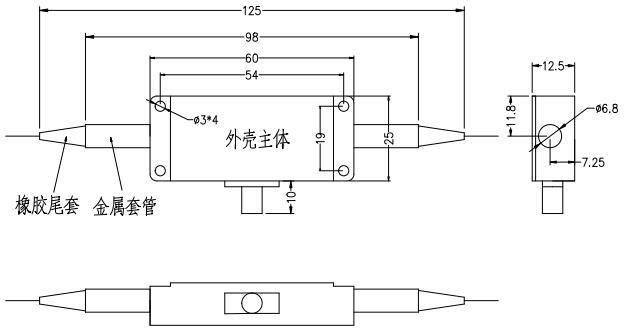

A: AOM的尺寸
B,驅動器尺寸圖：
