有效光程 20米；工作波長 1310-1670nm；鏡片鍍層 AR 介質膜（>99.8%)；光纖類型 SMF-28E；接口 FC/APC ；出口 SMA
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : H80060032 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
長光程氣體吸收池應用于多種氣體的光譜分析和檢測。主要采用具有優良光學穩定性的赫里克特氣室（ Herriot Gas Cell），輔助與高穩定性的光學封裝結構，主要由氣室腔體、 凹面反射鏡），標準光纖接頭、功率探測器，氣體進出口以及防震底座等組成。獨te的懸浮路設計，具有優異的震動和溫度穩定性，可以在各種復雜環境中工作非常適合氣體線實時檢測。具備超低系統噪聲，可應用于痕量氣體分析。
技術指標 | 數值 |
有效光程 | 20米 |
最大光束直徑 | 1.48mm |
氣體容積 | 571mL |
波長范圍 | 1310~1670mn |
鏡片鍍層 | AR 介質膜（>99.8%) |
主體材料 | 304不銹鋼以及高硼硅玻璃 |
氣體接口 | Φ6快速插頭 |
插入損耗 | ＜2dB |
回波損耗 | ＞60dB |
外圍尺寸 | 295.4mm*82.9mm*92.53mm |
產品總重 | 2688g |
內置光電探測器參數
參數 | 符號 | 數值 | 單位 |
正向電流 | If | 10 | mA |
反向電壓 | Vr | 30 | V |
反向電流 | Ir | 1 | mA |
響應度 | Re(VR=5V,入=1550nm) | 0.9 | mA/mW |
暗電流 | ID(Vr=5V) | 1 | nA |
響應時間 | Tr(RL=50Ω, 0V) | 0.5 | ns |
反向擊穿電壓 | Vbr(Ir = 10 μA) | 30 | V |
飽和光功率 | Ps(Vr=5V) | 6 | mW |
工作電壓 | Vr | 0-10 | V |
使用方法：

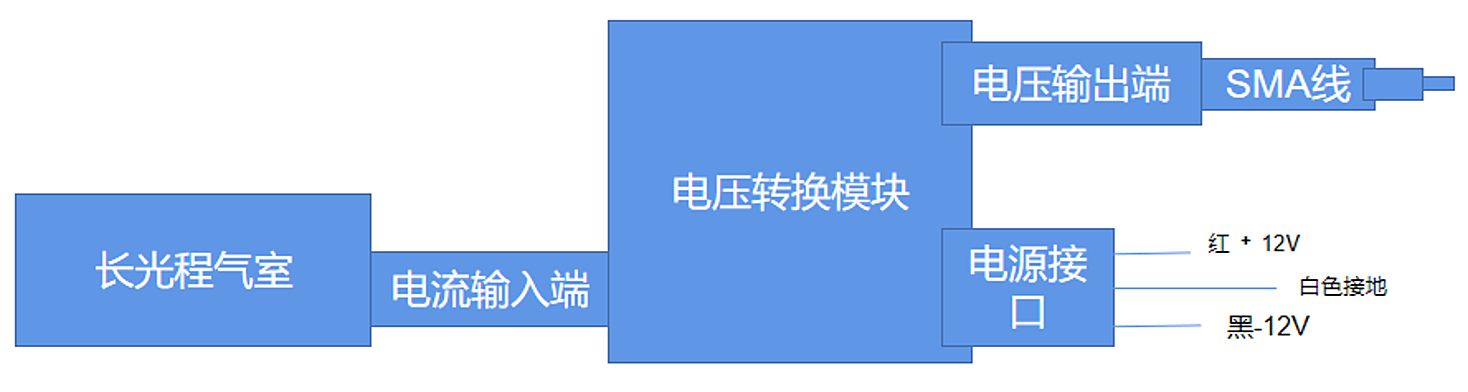

與我們的電壓轉換模塊配套使用，連接如下：
電壓轉換模塊需同時加載上±12V直流電壓后方能工作。

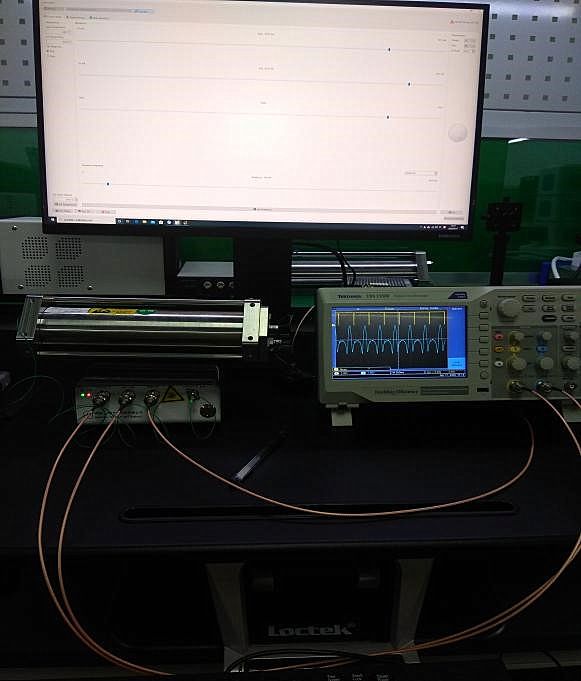

實驗室測試甲烷濃度
線路連接
(1)、TDLAS控制盒插上電源線及USB線
(2)、光電探測器接入+-12V電源
(3)、控制盒LASER OUT端連接光程池輸入光纖端口
(4)、光程池輸出端連接光電探測器輸入端
(5)、光電探測器輸出端連接控制盒PREAMP端即前置放大端
(6)、TRIG OUT接入示波器通道1
(7)、DAC OUT 接入示波器通道2
(8)、在光程池中通入一定濃度的CH4氣體

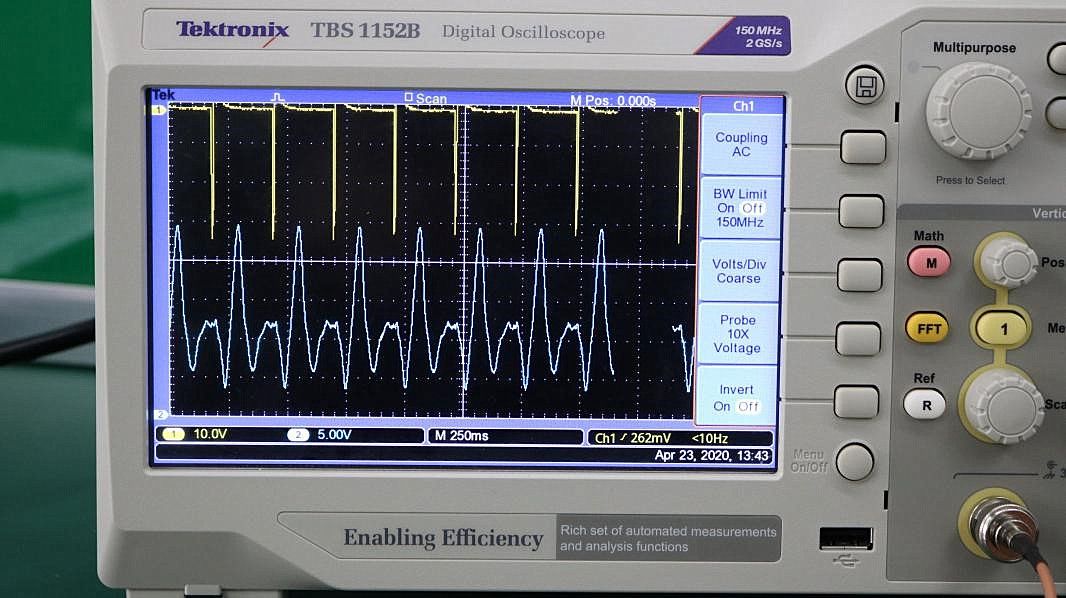

（二次諧波）
● 光纖信號輸入、光探測器電信號輸出
● 氣室結構穩定抗震動，外部擠壓，對環境溫度變化不敏感
● 光纖準直器和探測器直接集成在氣室中，無需光路調節，操作簡單
● 氣室體積小、結構緊湊，便于攜帶
● 有效光程長，噪聲小
● 超高精度氣體檢測儀表
● TDLAS抽取式分析
