光敏區尺寸：Φ0.5mm；最大靈敏度范圍：2.2-3.4um；截止波長：3.6-3.7um； 暗電流最大值(典型值)：<1000 (120)uA； 分流電阻最小值(典型值)：>0.2 (0.6)kOhm；PD內置前置放大器； TO-18封裝；帶玻璃罩和鋁管中無窗口的拋物面反射器
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80043090 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
LED Microsensor NT 很高興地宣布推出具有特殊玻璃覆蓋層的新型光電二極管，具有更高的響應度（高達 3-5 倍）。這允許在不同的氣體、液體和固體傳感和分析應用中獲得更高的精度。連同其他優勢（緊湊的尺寸、高響應速度），我們的光電二極管成為傳感器和分析儀的更令人印象深刻的元件基礎。
設備參數 | 標識 | 值 | 單位 |
PD芯片敏感區直徑 | d | 0.5 | mm |
工作溫度 | Topr | 0..+50 | °C |
存儲溫度 | Tstg | 0..+40 | °C |
焊接溫度 (時間< 3秒，距離外殼3毫米) | Tsol | +180 | °C |
反向電壓 | Vr | 0.1 | V |
光電探測器參數 | 條件 | 標識 | 值 | 單位 |
截止波長（在 10% 水平）1 | - | λcut | 3.6 - 3.7 | mm |
Max. 靈敏度范圍（在 80% 水平）1 | - | λp | 2.2 - 3.4 | mm |
暗電流（典型/Max. ）2 | V = 0.1 V | Id | typ 120 / max 1000 | mA |
分流電阻（Min. /典型）2 | V = 10 mV | Rsh | min 0.2 / typ 0.6 | kΩ |
電容（典型/Max. ）1 | V = 10 mV | C | typ 600 / max 1100 | pF |
噪聲等效功率（典型/Max. ）2, 3 | λ = 3.3 μm | NEP | typ 6.0*10?13 / max 2.1*10?12 | W/Hz1/2 |
檢測能力（Min. /典型）2, 3 | λ = 3.3 μm | D* | min 2.0*101? / typ 7.0*101? | cm. Hz1/2.W-1 |
1 代表性抽樣測試的參數.
2 每個設備的參數測試.
3 使用玻璃覆蓋前相同光電二極管獲得的光敏度值[A/W]乘以等于有玻璃覆蓋和沒有玻璃覆蓋的PD響應比的系數（在λ=3.3μm處測量）來計算參數.

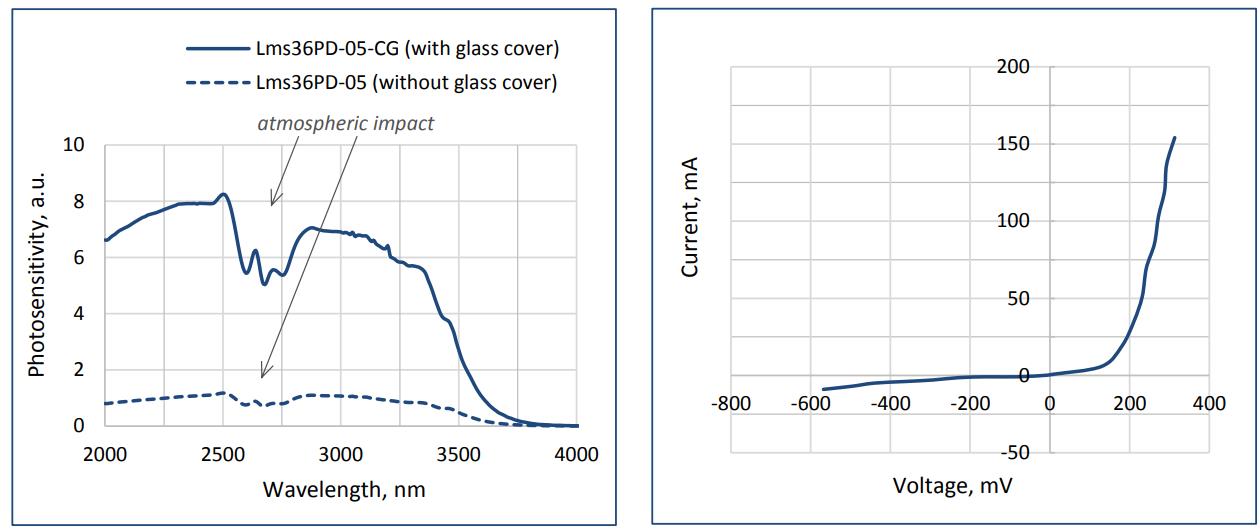

典型光譜響應及典型電流-電壓特性
封裝 | 型號 |
TO-18 帶玻璃蓋板 | Lms36PD-05-CG |
PD內置前置放大器； TO-18 帶玻璃罩和鋁管中無窗口的拋物面反射器 | Lms36PD-05-CG-R-PA |

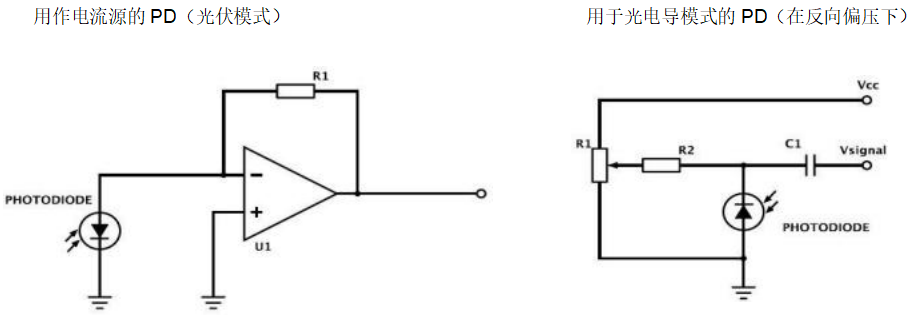

推薦的PD操作模式
我們建議使用光伏模式，當 PD 在無反向偏壓下使用時.
謹慎使用光電導模式（反向偏壓模式）.
注意事項
● 打開PD 前檢查您的連接電路;
● 注意PD 極性：PD 正極標有紅點;
● 不要將PD 連接到萬用表;
● 不要觸摸玻璃罩，不要對其施加任何力;
● 遵守允許的工作溫度范圍，超過此范圍可能會導致玻璃罩無法修復的損壞

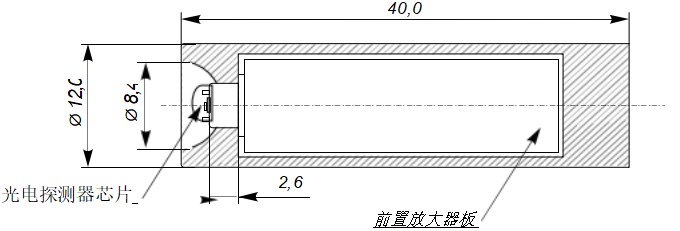

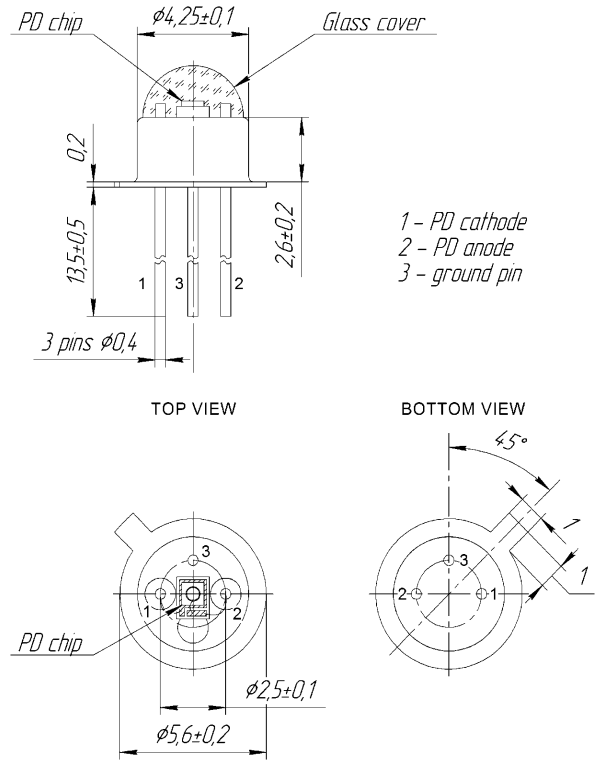

技術圖紙
電源輸入電壓: +5 V, 穩壓;
連接:
內置前置放大器的PD輸出有四根線:
●“+”電源輸入（到SDM同步探測器電源輸出接線端子的“+5V”）;
●“地”電源輸入（到SDM同步探測器電源輸出接線端子的“0V”）;
●“地”輸出光電探測器信號（至SDM同步探測器信號輸入端子排“0V”）;
●“+”輸出光電探測器信號（至SDM同步探測器信號輸入端子排“IN”）.
為了正確連接，請注意光電探測器隨附的技術數據中指出的電線顏色.
| 型號 | 光敏區尺寸 [mm] | Max. 靈敏度范圍 在 80% 級別1 [μm] | 截止波長 在 10% 水平1 [μm] | 暗電流2,3[μА] Max. 值（典型值） | 分流電阻2,4[kOhm] min（典型值） | 電容1,4 [pF] Max. 值（典型值） | 噪聲等效功率2 [W/Hz 1/2 ] Max. 值（典型值） | 比探測率 [cm×Hz 1/2 /W] min（典型值） | 工作存儲溫度 5 |
|---|---|---|---|---|---|---|---|---|---|
| LMS36PD-03-CG | 0.3 | 2.4-3.1 | 3.7-3.8 | <300 (80) | >0.4 (1.5) | <300 (250) | 0…+50℃ 0…+40℃ | ||
| LMS36PD-05-CG | 0.5 | 2.2-3.4 | 3.6-3.7 | <1000 (120) | >0.2 (0.6) | <1100 (600) | |||
| LMS43PD-03-CG | 0.3 | 3.8-4.2 | 4.6-4.7 | <6000 (4000) | >10×10 -3 (20×10 -3 ) | - | |||
| LMS43PD-05-CG | 0.5 | 3.5-4.2 | 4.5-4.8 | <25000 (15000) | >4×10 -3 (5×10 -3 ) | - |
所有參數均指光電二極管在環境溫度25℃下的工作
*1代表性抽樣測試的參數。
*2每個設備的參數測試。
*3對于Lms24PD、Lms25PD模型，在Vreverse=1V時測量，對于其他模型，在V reverse=0.1V偏壓時測量。
*4在Vreverse=10 mV時測量。
*5不同包裝類型的溫度范圍可能不同。
