峰值波長范圍：1020-1120nm；輸出功率：30mW；工作電流：200mA；閾值電流：30mA；側模抑制比：55 dB；波長溫度可調性：100pm/K；波長電流可調性：2pm/mA；偏振消光比PER：18dB；光纖類型： HI1060；帶集成隔離器
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80012570 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
分布式反饋 （DFB） 和分布式布拉格反射器 （DBR） 激光二極管是發射極窄光譜線的光源，帶寬低于 5MHz，典型側模抑制比 （SMSR） > 40dB。Innolume基于GaAs的DFB和DBR激光器利用InGaAs量子阱（QW）或InAs/GaAs量子點（QD）有源區域和專有芯片設計，覆蓋970-1330nm光譜范圍。
截至今天，DFB激光器和DBR激光器是常用的激光變體，te別是在科學研究和操作中使用方面。兩種激光器型號均采用一種單一的縱向模式，在各種應用中的效率、光譜純度和長期性能方面也非?？煽?。
Innolume是您現代DFB激光器和DBR激光器的合作伙伴，可以根據您的業務需求和規格進行優化。與我們聯系，了解更多關于我們的開創性技術成就以及我們產品的可能應用！
產品特點
?集成自由空間光隔離器（單級）
?1020-1120nm范圍內輸出功率>30mW ex光纖
?模式無跳連續調諧
?單獨老化和熱循環篩選(Individual burn-in and thermal cycling screening)
?專有鏡面涂層技術，實現高可靠性
?內置監控光電二極管（可選）
?光纖上900um松套管（可選）
推薦操作條件 @CW，機箱安裝在室溫散熱器上 | ||||
參數 | Min. | Typ. | Max. | 單位 |
芯片溫度 | 20 | 25* | 40 | ℃ |
正向電流 | 200 | 220 | mA | |
輸出功率** | 5 | 30 | mW | |
*在某些情況下，可根據所選波長而變化
**整個范圍內無扭結
特點 @CW，25℃*，200mA | ||||
參數 | Min. | Typ. | Max. | 單位 |
輸出功率@220mA | 30 | mW | ||
正向電壓 | 1.7 | 3.5 | V | |
閾值電流 | 30 | 80 | mA | |
峰值波長**（由客戶選擇） | 1020 | 1120 | nm | |
峰值波長容差 | ±1 | nm | ||
波長溫度可調諧性 | 100 | pm/℃ | ||
波長電流可調諧性 | 2 | pm/mA | ||
側模抑制比（SMSR） | 40 | 55 | dB | |
線寬（自外差@80MHz） | 1 | 5 | MHz | |
偏振消光比PER | 15 | 18 | dB | |
偏振 | TE | |||
*在某些情況下，根據所選波長，溫度在20-40℃范圍內變化
**功率>30mW時可在波長公差范圍內達到
典型性能（僅供參考） | |

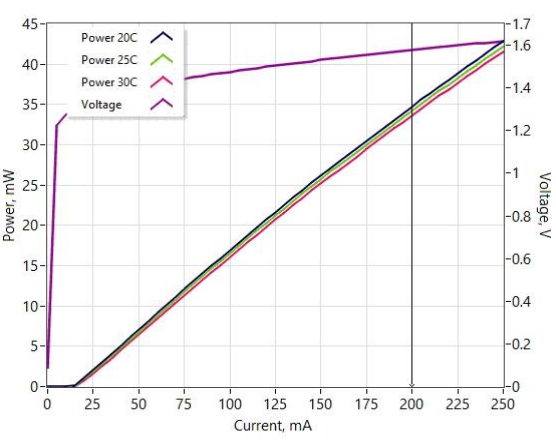

弱電電壓特性

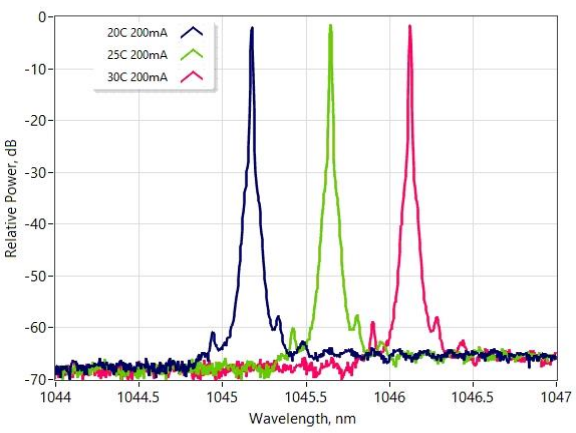

| 光譜與溫度（res.10pm）
|

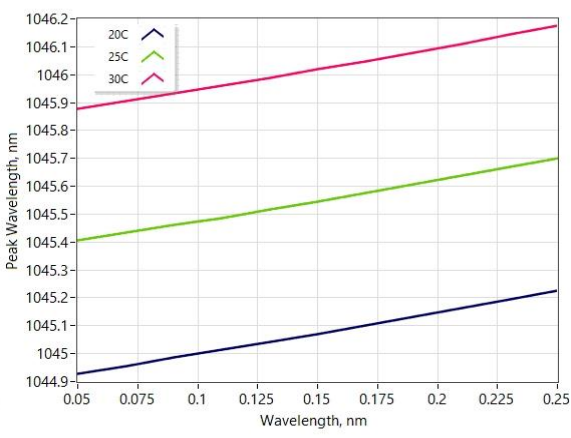

電流峰值波長調諧

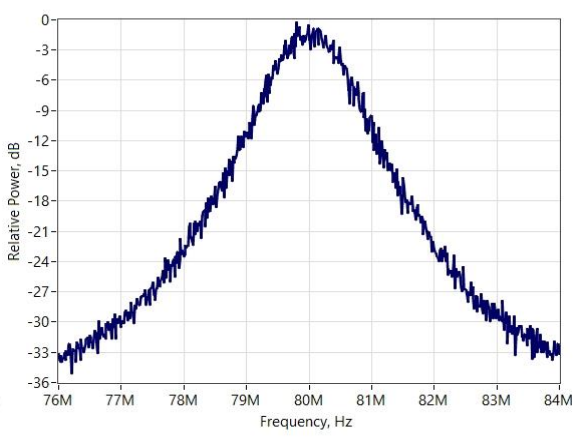

| RF-line Spectrum 射頻線路頻譜 |
jue對Max. 額定值 | |||
參數 | Min | Max | 單位 |
正向電流 | 250 | mA | |
反向電壓 | 2 | V | |
TEC電流 | 3 | A | |
TEC電壓 | 4 | V | |
芯片工作溫度 | 5 | 50 | ℃ |
外殼工作溫度 | 0 | 70 | ℃ |
儲存溫度 | -40 | 85 | ℃ |
光纖頻帶半徑 | 3 | cm | |
熱敏電阻規格 | 光纖規格 | |||||
參數 | 值 | 單位 | 參數 | 值 | 值 | 單位 |
類型 | NTC | 光纖類型 | HI1060 | PM980 | ||
25℃時的電阻 | 10±0.1 | kOhm | 數值孔徑（典型） | 0.14 | 0.12 | |
β0-50℃ | 3375±1% | K | 截止波長 | 920±50 | 900±70 | nm |
| 模場直徑 | 6.2±0.3@1060nm | 6.6±0.3@1060nm | μm | ||
包覆層直徑 | 125±1 | 125±1 | μm | |||
涂層直徑 | 245±15 | 245±15 | μm | |||
松套管直徑（可選） | 900 | 900 | μm | |||
連接器 | FC/APC | FC/APC | ||||
Key | narrow | narrow | ||||
| ||||||

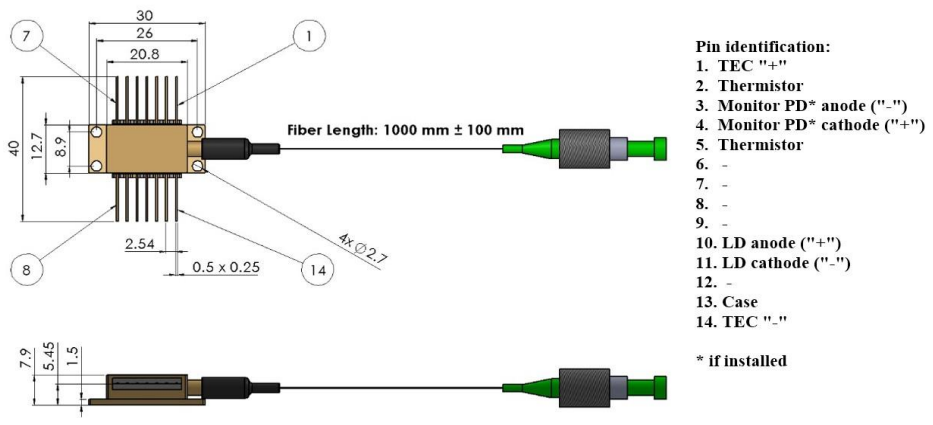

尺寸
型號示例
DFB-1020-HI-30-VO -> 30mW output power at 1020nm peak wavelength, HI-1060 fiber
DFB-1120-PM-30-VO-PD-LT -> 30mW output power at 1120nm peak wavelength, PM-980 fiber, with built-in monitor photodiode and fiber loose tube
光纖耦合DFB激光模塊的典型參數
| 部件號 | 集成光隔離器1 | 峰值波長范圍2 | 輸出功率 | 工作電流 | 閾值電流 | 側模抑制比 | 波長溫度可調性 | 波長電流可調性 | 偏振消光比PER |
|---|---|---|---|---|---|---|---|---|---|
| nm | mW | mA | mA | dB | pm/K | pm/mA | dB | ||
| DFB-9XX-YY-30 | 968 – 986 | 30 | 100 | 20 | 55 | 90 | 1.5 | 18 | |
| DFB-10XX-YY-50 | 1020 – 1120 | 50 | 200 | 30 | 55 | 100 | 2 | 18 | |
| DFB-10XX-YY-30-VO （新） | 是的 | 1020 – 1120 | 30 | 200 | 30 | 55 | 100 | 2 | 18 |
| DFB-11XX-YY-50 | 1120 – 1200 | 50 | 300 | 30 | 50 | 110 | 2 | 18 | |
| DFB-11XX-YY-30-VO （新） | 是的 | 1120 – 1200 | 30 | 300 | 30 | 50 | 110 | 2 | 18 |
| DFB-12XX-YY-50 | 1200 – 1280 | 50 | 350 | 50 | 50 | 120 | 2 | 18 | |
| DFB-12XX-YY-60-VO （新） | 是的 | 1200 – 1280 | 60 | 350 | 50 | 50 | 120 | 2 | 18 |
| DFB-13XX-YY-50 | 1280 – 1330 | 50 | 350 | 50 | 50 | 120 | 2.5 | 18 | |
| DFB-13XX-YY-60-VO （新） | 是的 | 1280 – 1330 | 60 | 350 | 50 | 50 | 120 | 2.5 | 18 |
| DFB-13XX-YY-100-VO （新） | 是的 | 1280 – 1330 | 100 | 800 | 60 | 50 | 120 | 4 | 18 |
注
1,體積光學設計
2,該范圍內的任何波長都可用，公差為±1nm
該設備發出的光是不可見的，可能對人眼有害。設備運行時，避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴適當的激光安全眼鏡。
jue對Max. 額定值只能在短時間內應用于設備。長時間暴露于Max. 額定值或暴露于一個以上的Max. 額定值可能會導致設備損壞或影響其可靠性。超出Max. 額定值操作設備可能會導致設備故障或安全隱患。
必須使用與部件一起使用的電源，以確保不會超過Max. 正向電流。
散熱器上的設備需要適當的散熱器。該設備必須用4個螺釘（以X型方式擰緊，初始扭矩設置為0.075Nm，最終X型螺栓擰緊至0.15Nm）或夾具安裝在散熱器上。散熱器表面平整度的偏差必須小于0.05mm。建議在外殼底部和散熱器之間使用銦箔或導熱軟材料作為熱接口。不希望使用熱潤滑脂。
避免設備反射。它可能會在頻譜和功率穩定性方面對設備性能產生影響。它還可能導致致命的小關節損傷。強烈建議使用光學隔離器來阻擋背反射。
不要拉動光纖。不要彎曲半徑小于3 cm的光纖。在安裝過程中，應始終保護光纖頂部免受任何污染或損壞。取下光纖頂部覆蓋的防塵帽后，使用光學鏡頭清潔紙或棉簽在一個方向擦拭光纖頂部，用異丙醇或乙醇擦拭。僅使用干凈的光纖連接器操作設備。
靜電放電是意外產品故障的主要原因。采取極端預防措施防止ESD。在設備安裝過程中，必須保持ESD保護-在處理產品時使用腕帶、接地工作表面和嚴格的防靜電技術
