首頁/ 產品中心 / 半導體連續激光器 / QCL激光器/ QCL5260–5.26um低功耗臺式DFB-QCL中紅外量子級聯激光器 10mW

EOT 太赫茲 VCSEL 光纖定制橫河光譜儀 TDLAS EDFA 觀察鏡干涉儀超快激光器中紅外相機 光束質量分析儀光譜分析 TDLAS

5.26um低功耗臺式DFB-QCL中紅外量子級聯激光器10mW（臺式光源）

工作波長 5.26um；光譜寬度＜3MHz；輸出功率 10mW；邊模抑制比 20dB；臺式

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : A80060057
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

西北華中華東華南 Daisy
18602170419 同微信可掃碼
info@microphotons.com

華北西南東北 Moli
13061644116 同微信可掃碼
info@microphotons.com

下載
總覽
產品特點
產品應用
通用參數
型號及訂購
型號參數
相關產品
相關閱讀
加到詢價單⁺

文檔下載 ?

5.26um低功耗臺式DFB-QCL中紅外量子級聯激光器（臺式光源）.pdf

LDRVVC-B說明書.docx_(?)

低功耗QCL激光器裝配圖.pdf_(?)

產品總覽

QCL5260 – 5.26um低功耗臺式DFB-QCL中紅外量子級聯激光器是筱曉2018上半年開發出的國內先進超低功耗的QCL DFB激光.超過100nm的可調諧范圍，輸出功率大于40mw滿足客戶測試氣體傳感等工業需求。我們的激光器準直輸出輸出功率穩定，溫度波長穩定性高比傳統大功耗的量子級聯激光器的穩定性高出好幾個數量級。為我們中紅外測試的客戶提供了優秀的測試光源。


型號參數

無跳模掃描區間

產品特點

● 低功耗，高功率

● 高邊模抑制比

● 軟件智能控制

● 結構體積較小

產品應用

● TDLAS NO系統測量搭建系統

● 中紅外系統光源

● 中紅外器件分析

通用參數

參數	單位	技術指標
參數	單位	Min. 值	典型值	Max. 值
		5.26umDFB-QCL
激光準直輸出功率	mW		10
峰值工作波長	um		5.26
光譜寬度（FWHM）	MHz		＜3
輸出邊模抑制比（SMSR）	dB	20
輸出隔離度	dB		30
波長溫度系數	nm/℃		0.6
波長電流系數	nm/mA		0.2
輸出功率穩定性（8小時）	%		±1	±4
輸出功率可調范圍	%	0		100
TEC工作范圍	℃	0		50
工作電壓	VAC	100	220	240
工作溫度	℃	0		55
存儲溫度	℃	-20		65
規格尺寸	mm	290(L)x108(W)x68(H)mm

技術指標說明：

1.輸出功率可選；

2.峰值工作波長可指Ding；

3.輸出功率穩定性測試條件為25度，開機預熱30分鐘后；

4.Max. 功耗是指極限工作條件下的整體功耗。

5,設計保證沒有測試報告


5.26um DFB-QCL激光器的波長圖

5.26um DFB-QCL激光器的波長溫度調諧曲線

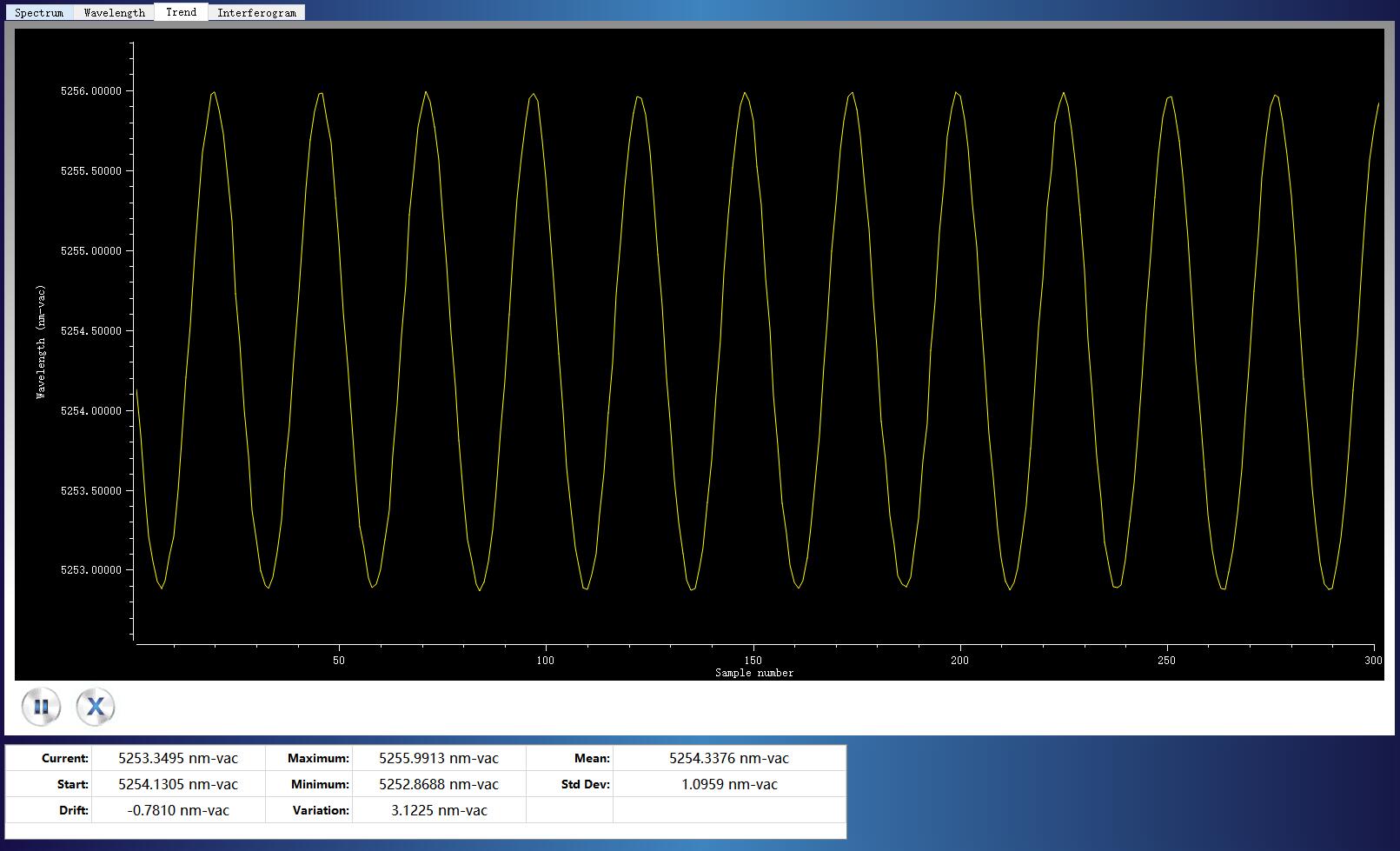

5.26um DFB-QCL功率穩定性


QCL激光器特征曲線（5.26um典型波長為例）輸出功率特征曲線：


5.26um DFB-QCL激光器在25℃下的波長電流光譜圖


黃線：150mA,5267.08nm；紅線：165mA,5269.48nm；綠線：180mA,5271.52nm；

粉線：195mA,5274.60nm；藍線：210mA,5278.28nm

5.26um DFB-QCL激光器在180mA下的波長溫度光譜圖


黃線：15℃,5267.84nm；紅線：20℃,5269.20nm；綠線：25℃,5272.24nm；

粉線：30℃,5274.44nm；藍線：35℃,5275.76nm

激光光譜(連續)激光器在10℃工作：



吸收譜線仿真曲線


量子級聯激光器輸出光斑

測試相機Pixel size = 5 μm，高斯擬合光斑直徑為320 μm

控制軟件


型號及訂購

MIR-QCL- W□□□□ -☆-△-XX

W□□□□：Wavelength

5260: 5260nm

7400: 7400nm

10530: 10530nm

☆ ：準直輸出

1: 帶

0: 不帶

△：激光器類型

FP: QCL-FP

DFB: QCL-DFB

XX: 輸出功率

001=1mw

010=10mw

100=100mw

1000=1000mw

其它型號

名稱	型號貨號	描述	參數	價格
5.26um低功耗臺式DFB-QCL中紅外量子級聯激光器10mW（TDLAS綜合控制模塊）	A80060013 庫存/貨期:請咨詢客服	工作波長 5.26um；光譜寬度＜3MHz；輸出功率 10mW；邊模抑制比 20dB；臺式規格尺寸 340(L)×240(W)×100(H)mm	中心波長: 5.26μm 輸出功率: 10mW	聯系客服或提交詢價單

名稱

型號貨號

描述

參數

價格

5.26um低功耗臺式DFB-QCL中紅外量子級聯激光器10mW（TDLAS綜合控制模塊）

A80060013
庫存/貨期:請咨詢客服

工作波長 5.26um；光譜寬度＜3MHz；輸出功率 10mW；邊模抑制比 20dB；臺式規格尺寸 340(L)×240(W)×100(H)mm

中心波長: 5.26μm

輸出功率: 10mW

聯系客服或
提交詢價單
