峰值工作波長 7.4um； 輸出功率 10mW； 光譜寬度 ＜1MHz； 輸出隔離度 30dB； 臺式
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80060019 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
QCL7400 - 7.4um低功耗臺式DFB-QCL中紅外量子級聯激光器是筱曉2018上半年開發出的國內先進低功耗的QCL DFB激光.超過100nm的可調諧范圍，輸出功率大于25mw滿足客戶測試氣體傳感等工業需求。我們的激光器準直輸出輸出功率穩定，溫度波長穩定性高比傳統大功耗的量子級聯激光器的穩定性高出好幾個數量級。為我們中紅外測試的客戶提供了優秀的測試光源。
技術參數
參數 | 單位 | 技術指標 | ||
Min. 值 | 典型值 | Max. 值 | ||
7.4umDFB-QCL | ||||
激光準直輸出功率 | mW | 10 | ||
峰值工作波長 | um | 7.4 | ||
光譜寬度（FWHM） | MHz | 1 | ||
輸出邊模抑制比（SMSR） | dB | 20 | ||
輸出隔離度 | dB | 30 | ||
波長溫度系數 | nm/℃ | 0.6 | ||
波長電流系數 | nm/mA | 0.2 | ||
輸出功率穩定性（8小時） | % | ±1 | ±4 | |
輸出功率可調范圍 | % | 0 | 100 | |
TEC工作范圍 | ℃ | 0 | 50 | |
工作電壓 | VAC | 100 | 220 | 240 |
工作溫度 | ℃ | 0 | 55 | |
存儲溫度 | ℃ | -20 | 65 | |
規格尺寸 | mm | 290(L)x108(W)x68(H)mm | ||
技術指標說明：
1.輸出功率可選；
2.峰值工作波長可指Ding；
3.輸出功率穩定性測試條件為25度，開機預熱30分鐘后；
4.Max. 功耗是指極限工作條件下的整體功耗。

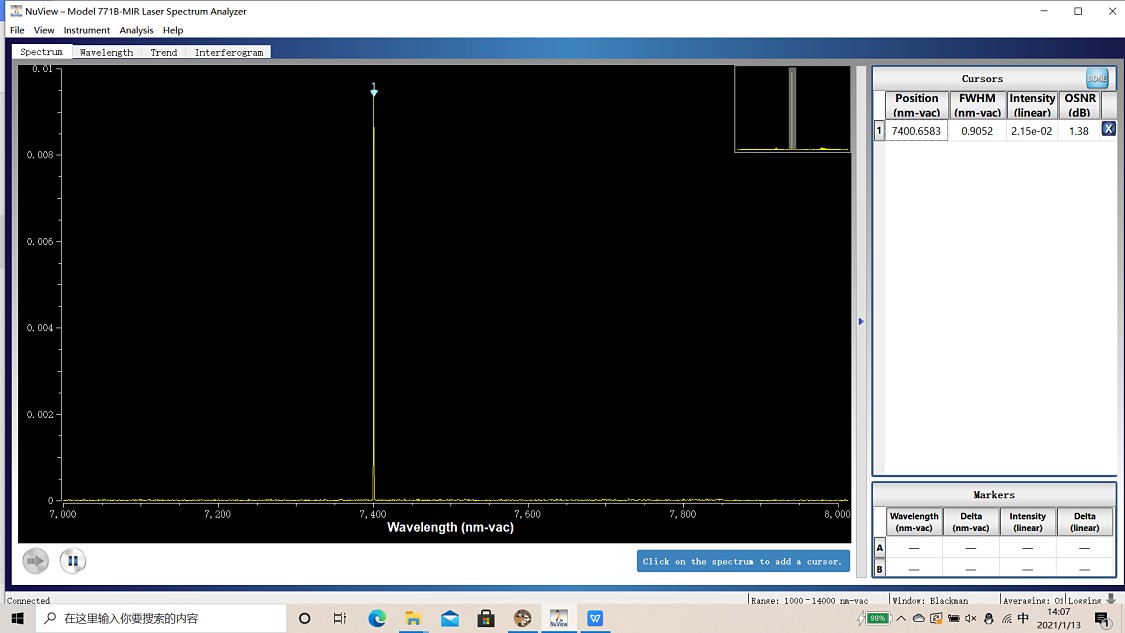

測量的光譜圖
波長溫度調諧曲線

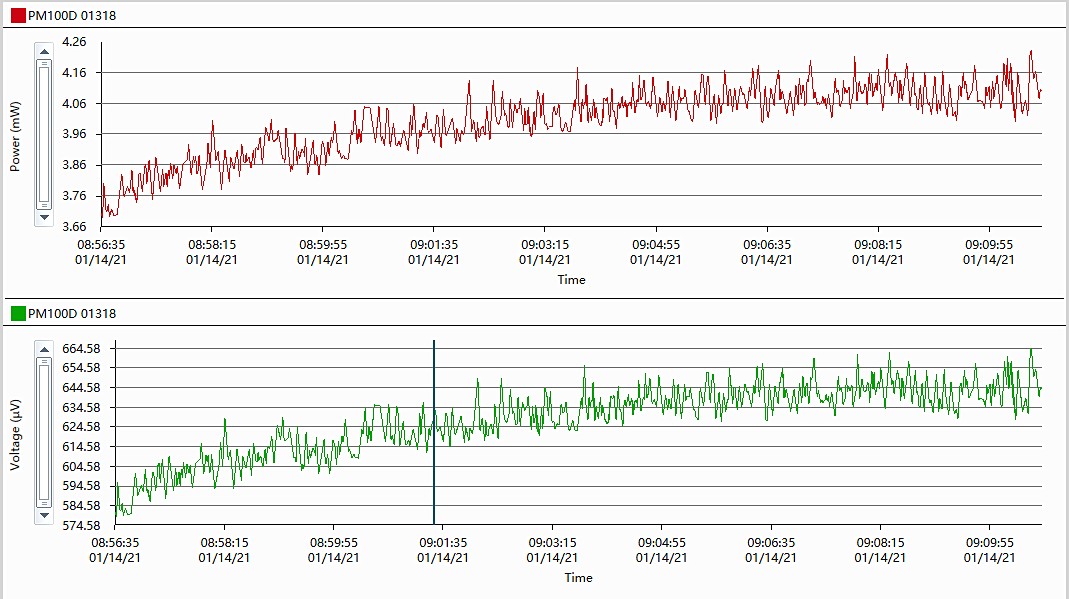

功率穩定性
QCL激光器特征曲線（7.4um典型波長為例）
輸出功率特征曲線：
電壓特征曲線
TEC電流特征曲線
TEC電壓特征曲線
激光光譜(連續)

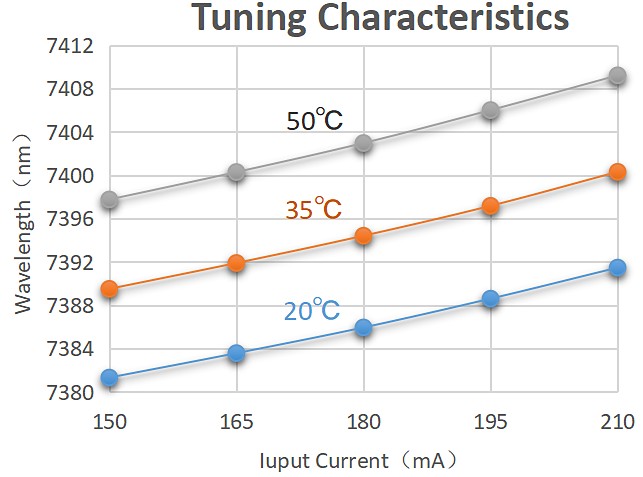

波長溫度電流調諧曲線
量子級聯激光器輸出光斑
測試相機Pixel size = 5 μm，高斯擬合光斑直徑為320 μm
7.4um附近吸收譜線仿真結果
峰值波長與電流的關系曲線圖
控制軟件:

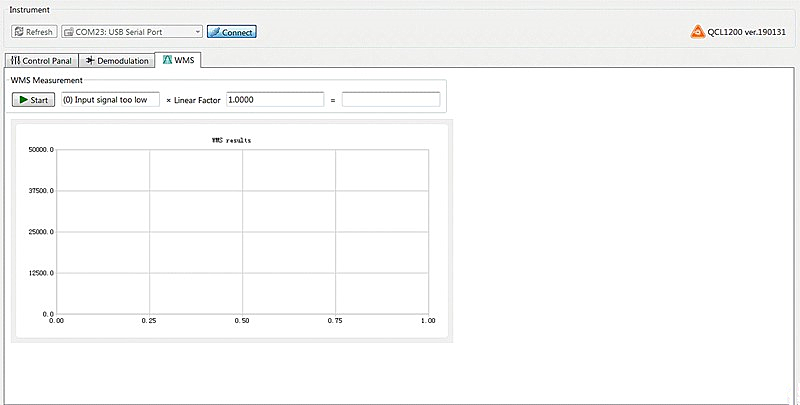

2F信號采集界面：
算法標定界面：

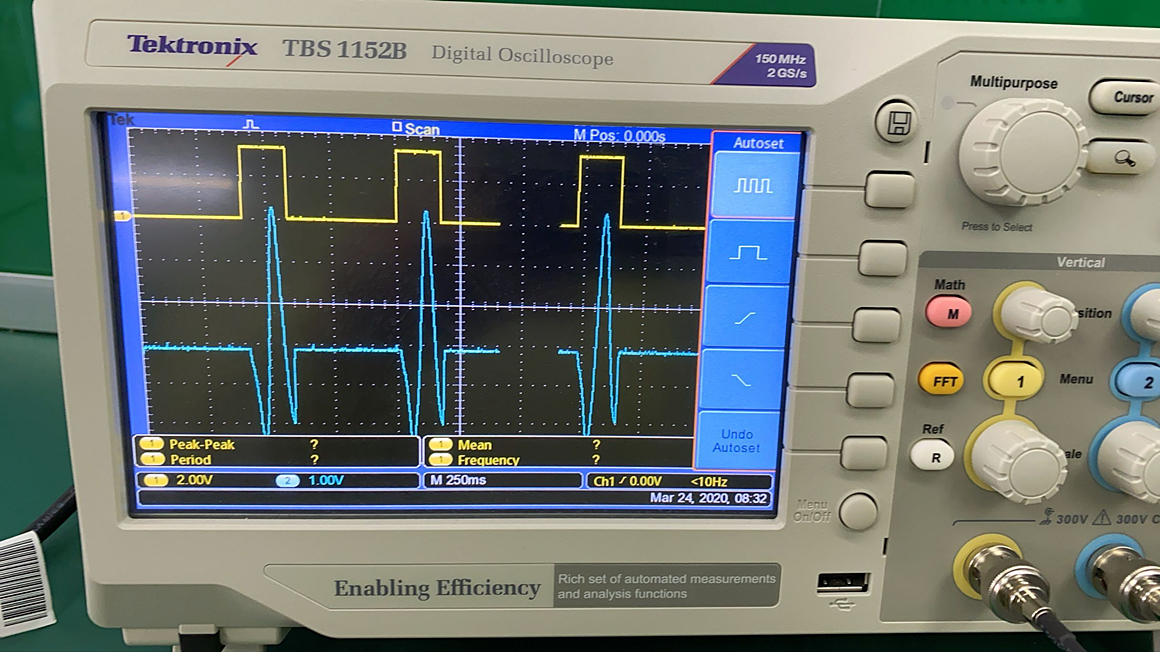

調制信號線性度測試（示波器電壓信號效果圖）:
● 低功耗，高功率
● 高邊模抑制比
● 軟件智能控制
● 結構體積較小
● TDLAS高精度痕量分析
● 中紅外測試光源
MIR-QCL- W□□□□ -☆-△-XX
W□□□□：Wavelength
7400: 7400nm
10530: 10530nm
☆ ：準直輸出
1: 帶
0: 不帶
△：激光器類型
FP: QCL-FP
DFB: QCL-DFB
XX: 輸出功率
005=5mw
010=10mw
100=100mw
