工作波段：3000-3500nm； 反射率：3000-3500nm>?99.7?%； 尺寸：直徑：25. 0mm；厚度：6.35mm； 入射角度： 0°； 曲率半徑：5000 mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80160161 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
激光反射鏡:
熔融石英 ( 紅外) | pl-凹面 | ?=25. 0(- 0. 1) mm | te=6. 35( ± 0. 10) mm | // <5min
S1: ?e21 | 3/ 0. 2( 0. 2) [ L/ 10] | 5/ 1x0. 04; L1x0. 004 | 倒角 0. 3
減反射( 0° , 3000- 3500nm)<0. 25%
S2( ^): r=5000mm( ± 2%) CC | ?e21 | 3/-( 0. 5) [ L/ 4 reg.] | 5/ 1x0. 04; L1x0. 004 | 倒角 0. 3
?e10 | 5/ 1x0. 016
高反射( 0° , 3000- 3500nm) >99. 7% (低色散)
T( 0° , 3250nm) ~0. 02%
產品
| 名稱 | 111798 |
| 類別 | 激光反射鏡 |
| 激光器類別 | 低散射激光鏡片 |
| 涂覆層材料(下面) | 114592 |
| 涂覆層材料(背面) | 134671 |
光學參數
| 材質 | 紅外硅302 |
| 形狀 | 圓形 |
| 直徑(?) | 25 mm (-0.1 mm) |
| 厚度 | 6.35 mm (±0.1 mm) |
| 平行度 | 5? |
| 光學參數 | 正面(S2) | 光學參數 | 背面 (S1) |
| 形狀 | 凹面 | 形狀 | 平面 |
| 曲率半徑 | 5,000 mm(±2 %) | 測試區 ?e | 21 |
| 倒角 | 0.3 mm (±0.1 mm) | 倒角 | 0.3 mm(±0.1 mm) |
| 測試區 ?e | 21 | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
| 曲面容差 | 3/-(0.2) [L/10 reg. @546.1nm] | 清潔度 | 5/1x0.04; L1x0.004 |
涂覆層規格 | |
正面 (S2) (114592) | 背面 (S1) (134671) |

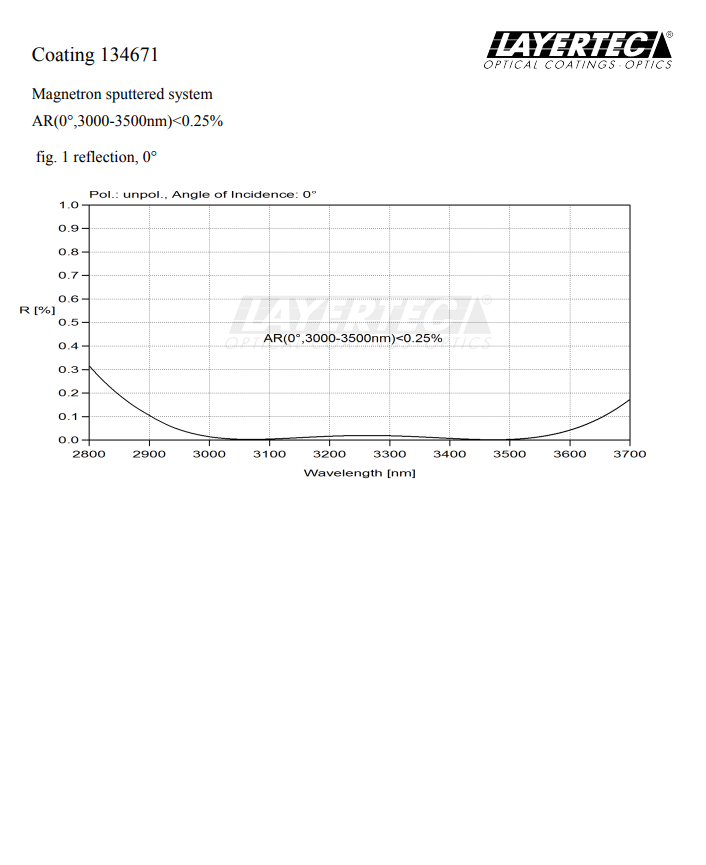

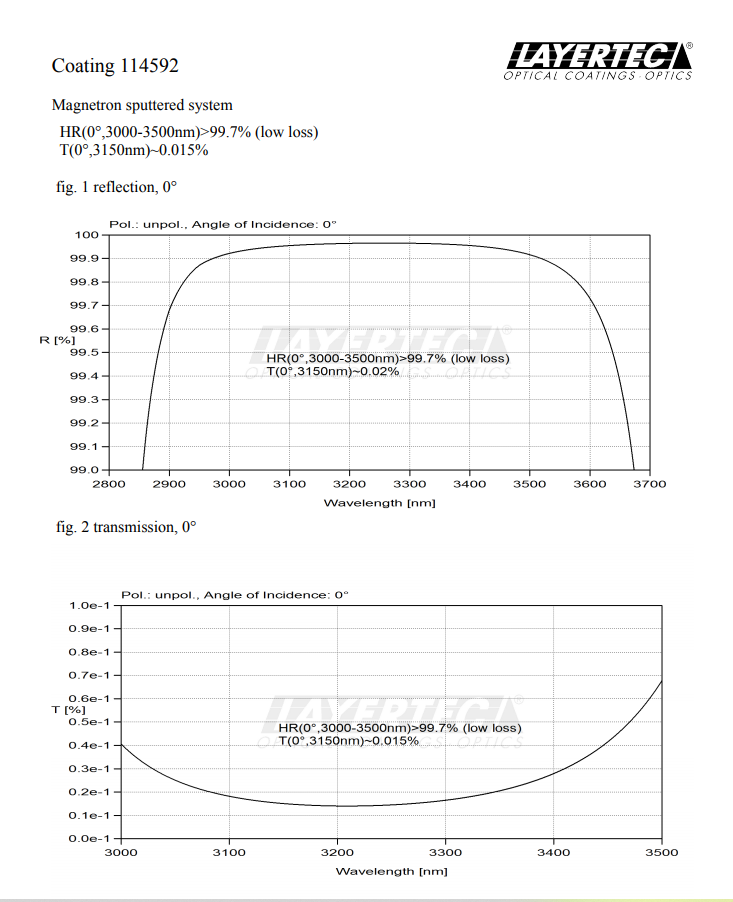

1st 工作范圍 HR(0°,3000-3500nm)>99.7% | 1st 工作范圍 AR(0°,3000-3500nm)<0.25% |
類別 部分反射 偏振 unpol. 入射角 0° 波長范圍 3000 - 3500 nm 高反射 > 99.7 % | 類別 減反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波長范圍3000-3500nm AR / HT < 0.25 % |
2nd工作范圍 T(0°,3150nm)~0.015% | |
類別 透射率 偏振 unpol. 入射角 0° 波長范圍 3150nm T ~ 0.015 %
|  |
