波段范圍：1250-1540nm； 反射率：1392nm >99.995%； 尺寸：直徑：25mm；厚度：6.35mm； 入射角度： 0°； 曲率半徑：1000mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80160144 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
低色散反射鏡 0° :
熔融石英 ( 紅外） | pl-凹面 | 直徑?=25. 0(- 0. 1) mm | te=6. 35( ± 0. 10) mm | // <5min
S1: ?e20 | 3/ 0. 2( 0. 2) [ L/ 10] | 5/ 2x0. 04; L1x0. 004 | 倒角 0. 3
減反射( 0° , 1250- 1540nm)<0. 2%
S2( ^): r=1000mm( ± 1%) CC | ?e20 | 3/-( 0. 2) [ L/ 10 reg.] | 5/ 2x0. 04; L1x0. 004 | 倒角 0. 3
?e10 | 5/ 2x0. 016
高反射( 0° , 1392nm) >99. 995% (低色散)
T( 0° , 1392nm) ~15ppm
產品
| 名稱 | 140976 (標準版)激光反射鏡 |
| 類別 | 低色散激光鏡片 |
| 激光器類別 | Yb:YAG-激光器 |
| 激光器類型 | Nd:YAG-激光器 |
| 涂覆層材料(下面) | 137682 |
| 涂覆層材料(背面) | 140757 |
一般參數
| 材質 | 紅外硅302 |
| 形狀 | 圓形 |
| 直徑(?) | 25 mm (-0.1 mm) |
| 厚度 | 6.35 mm (±0.1 mm) |
| 邊緣厚度 | 6.35 mm |
| 平行度 | 5? |
| 光學參數 | 正面(S2) | 光學參數 | 背面 (S1) |
| 形狀 | 凹面 | 形狀 | 平面 |
| 曲率半徑 | 1,000 mm | 倒角 Chamfer | 0.3 mm (±1 %) |
| 倒角 | 0.3 mm (±0.1 mm) | 測試區 ?e | 20 |
| 測試區 ?e | 20 | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
| 曲面容差 | 3/-(0.2) [L/10 reg. @546.1nm] | 清潔度 | 5/2x0.04; L1x0.004 |
| 清潔度 | 5/2x0.04; L1x0.004 | ||
| 內部測試區?e | 10 | ||
| 清潔度 | 5/2x0.025 |
涂覆層規格 | |
正面 (S2) (137682) | 背面 (S1) (140757) |

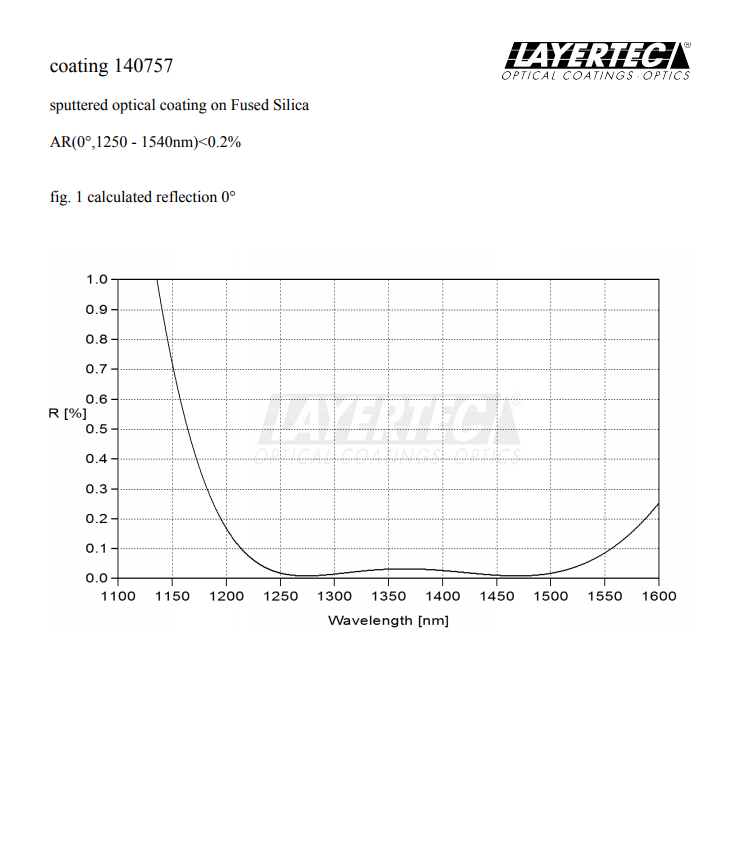

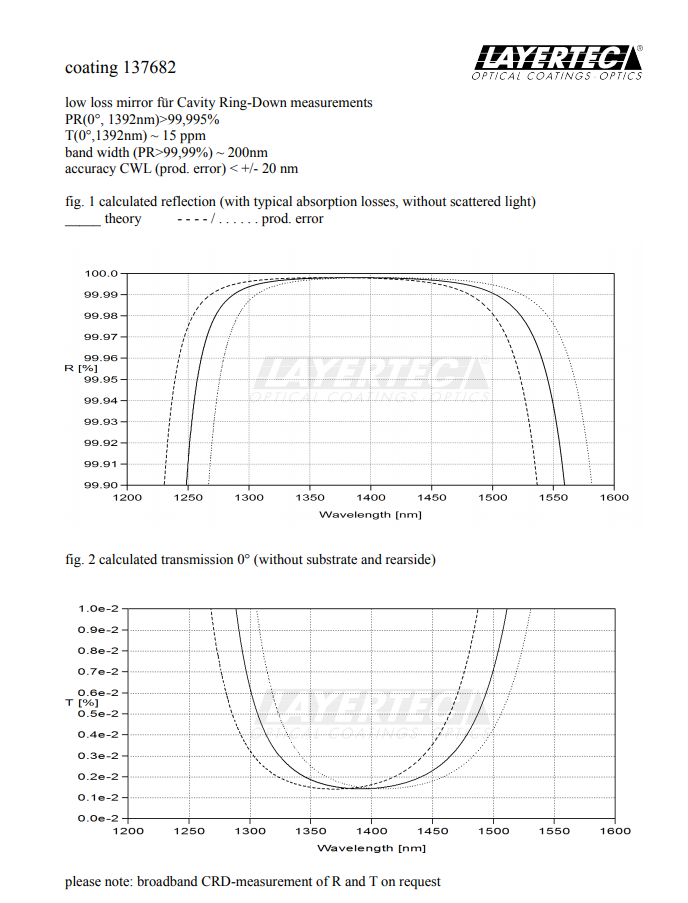

1st 工作范圍 HR(0°,1392nm)>99.995% | 1st 工作范圍 AR(0°,1250-1540nm)<0.2% |
類別 高反射 High Reflectance 偏振 unpol. 入射角 0° 波長范圍 1392 nm HR > 99.995 % | 類別 減反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波長范圍 1250 - 1540 nm AR / HT < 0.2 % |
2nd 工作范圍 T(0°,1392nm)~0.0015% | |
類別 透射 Transmittance 偏振 unpol. 入射角 0° 波長范圍 1392 nm T ~ 0.0015 %
|  |
