2024-11-04 17:03:09
這次我們來討論一下光調制技術。所謂光調制技術，就是將一個攜帶信息的信號疊加到載波光波上的一種調制技術。激光調制技術按照對象可以分為幅度調制、相位調制、頻率調制、偏振調制等。按照調制方式可以分為聲光調制、電光調制、磁光調制等。
01聲光調制

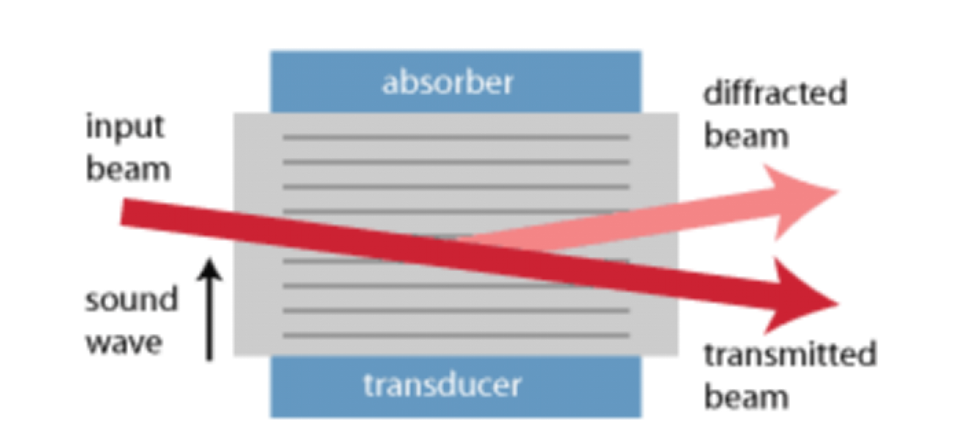

AOM 的關鍵元素是透明晶體（或一塊玻璃），光通過該晶體傳播。連接到晶體的壓電換能器從射頻驅動器（通常通過阻抗匹配裝置）獲得強振蕩電信號。壓電換能器激發的聲波頻率約為100 MHz，聲波波長通常在10 μm至100 μm之間，聲功率為1 W至10 W。強烈的聲波在材料中產生行進應變波。通過光彈性效應，這導致了行進折射率光柵，光可以經歷布拉格衍射。
02電光調制
電光調制器（EOM）（或電光調制器）是一種可用于控制功率（強度調制器）、相位（相位調制器）或具有電控制信號的光偏振裝置。通常，這種器件基于線性電光效應（也稱為普克爾斯效應），即通過與場強成比例的電場改變非線性晶體的折射率。
只有非中心對稱材料（主要是非線性晶體材料）表現出線性電光效應，也稱為普克爾斯效應，其中折射率變化與電場強度成正比。表現出普克爾斯效應的材料被稱為電光材料。這種材料的一些例子是鈮酸鋰（LiNbO3）、鉭酸鋰（LiTaO3）、磷酸鈦酸鉀（KTP）和硼酸β鋇（BBO）。

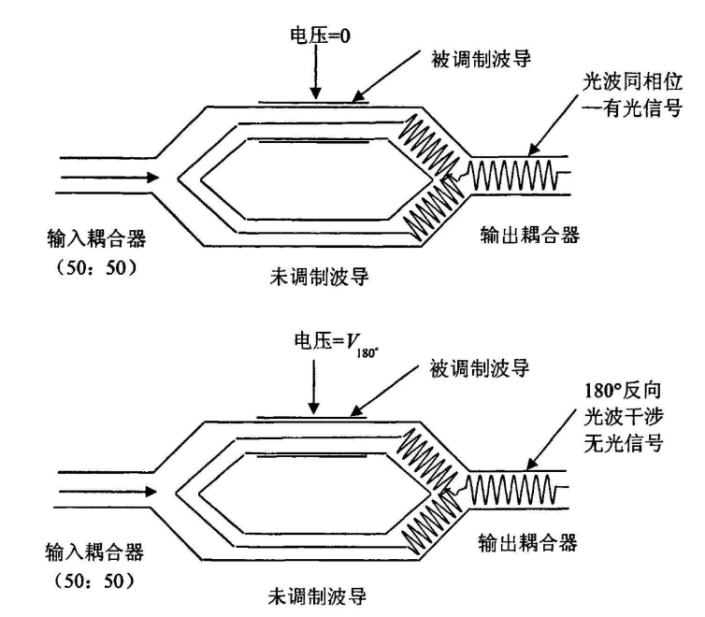

電光調制本質上是相位調制，但我們可以利用耦合器將其轉化成強度調制。
激光輸入耦合器后被分成兩束。其中一束激光被EOM調制后與另一束激光分別輸入進耦合器的兩個端口中。耦合器會輸出兩束激光的干涉光。通過調控EOM兩端的電壓值可以控兩束激光的相位差，從而實現對干涉光信號強度的調制。
03磁光調制
磁光調制的基本原理是磁光效應。磁光效應是指處于磁化狀態的物質與光之間發生相互作用而引起的各種光學現象。包括法拉第效應、克爾磁光效應、塞曼效應和科頓-穆頓效應等。這些效應均起源于物質的磁化，反映了光與物質磁性間的聯系。其中最為人所熟知的是磁光法拉第效應，它指的是一束線偏振光通過某種透明介質時，透射光的偏振化方向與入射光的偏振化方向相比，轉過了一個角度，通常把這個角度叫做法拉第轉角。
法拉第旋轉器是利用磁光法拉第效應制作的一種磁光設備，將透光介質暴露在磁場中，光在介質中傳播，磁場的方向與光束方向大致相同或相反。如果光在某個方向上呈線性偏振，則該偏振方向在通過介質的過程中會連續旋轉。法拉第轉角滿足：

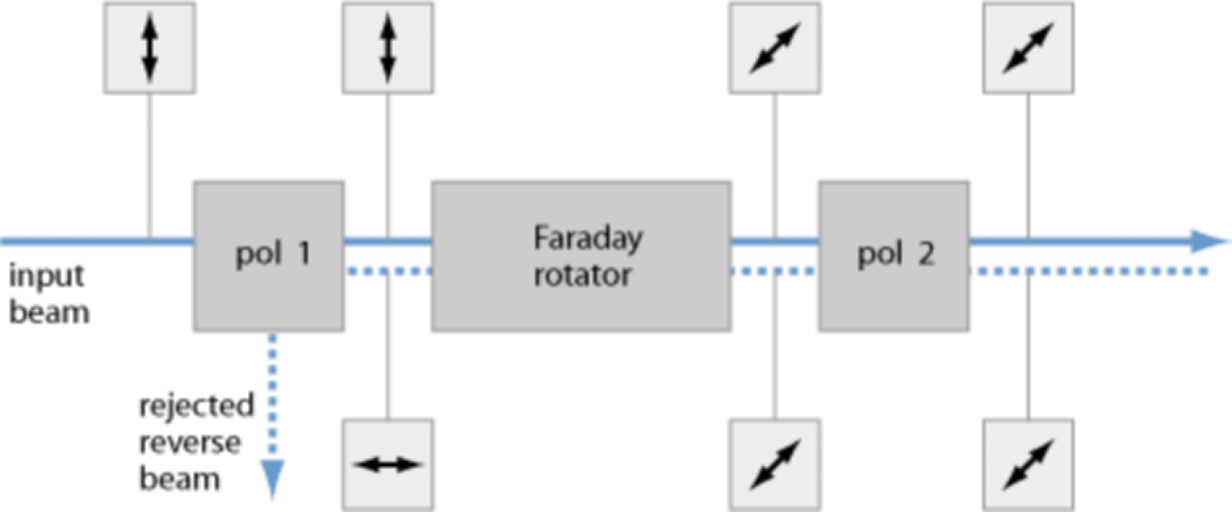

利用磁光調制技術可以制作法拉第隔離器。
在法拉第旋轉器的兩端均放置一個偏振片。激光通過法拉第旋轉器后偏振方向轉過45?，反射光反向經過法拉第隔離器后旋轉相較于入射光偏振方向已旋轉90°，無法通過第一個偏振片。
