筱曉光子的可調諧激光器 (tunable laser) 是指在一定范圍內可以連續改變激光輸出波長的激光器。這種激光器的用途廣泛，可用于光譜學、光化學、醫學、生物學、集成光學、污染監測、半導體材料加工、光器件特性評價、光集成回路測試、量子光學信息處理和通信。

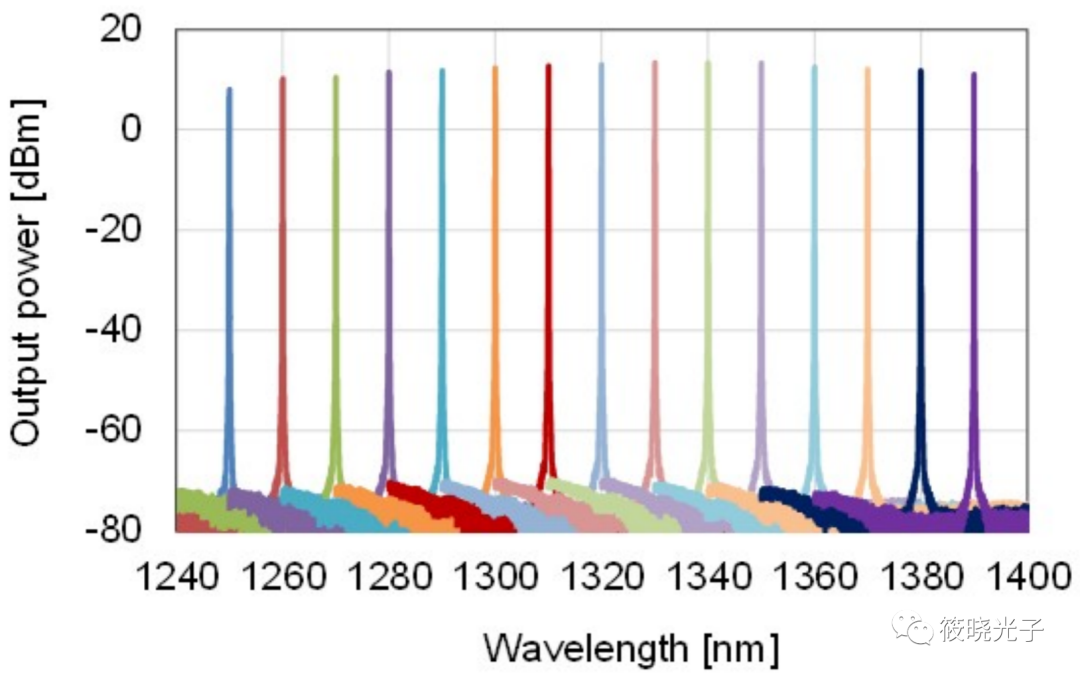

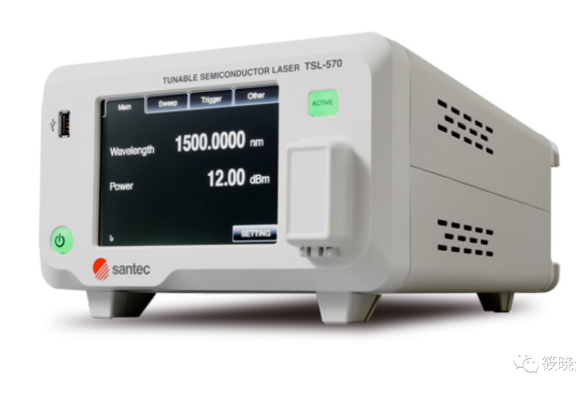

其中TSL-570是一款寬調諧范圍，高輸出光功率及高信噪比的高性能可調諧激光器。采用全新光學共振器設計，精確掃描速度高達200nm/s，亞皮米分辨率及精度。機型可覆蓋從 1240 到 1640nm，輸出光功率高達 20mW。

全新密閉性激光共振器，可實現無跳模。在波長范圍內，穩定輸出光功率。TSL-570具有0.1pm的分辨率, Sub-pm的精度，且具有處于市場先地位的超高信噪比90dB/0.1nm。TSL-570搭載Santec的光功率計 (MPM系列), 光開關 (OSU系列) 及偏振控制器(PCU系列)為波長相關損耗(WDL),偏振相關損耗(PDL)測量(掃描測試系統)提供測量基準及一站式方案。下圖是我們測試的TSL-570的線寬，約為46.8kHz。

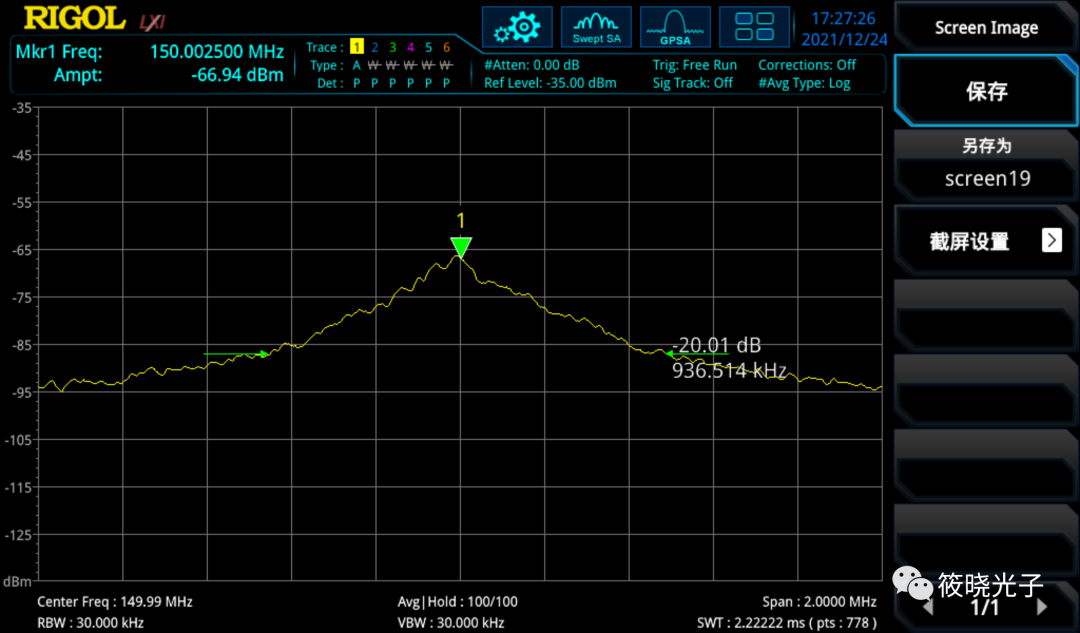

 線寬測試圖

同時我們還對TSL-570的波長和功率的穩定性進行了測試，時長約為1h，波長的抖動保持在1pm左右，功率抖動在0.5%左右。

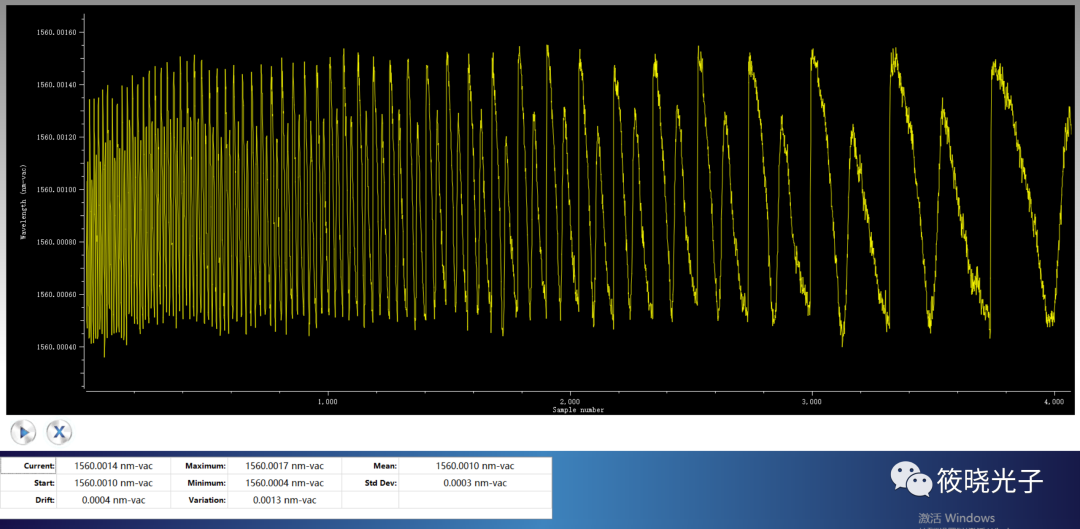

 波長穩定性測試圖

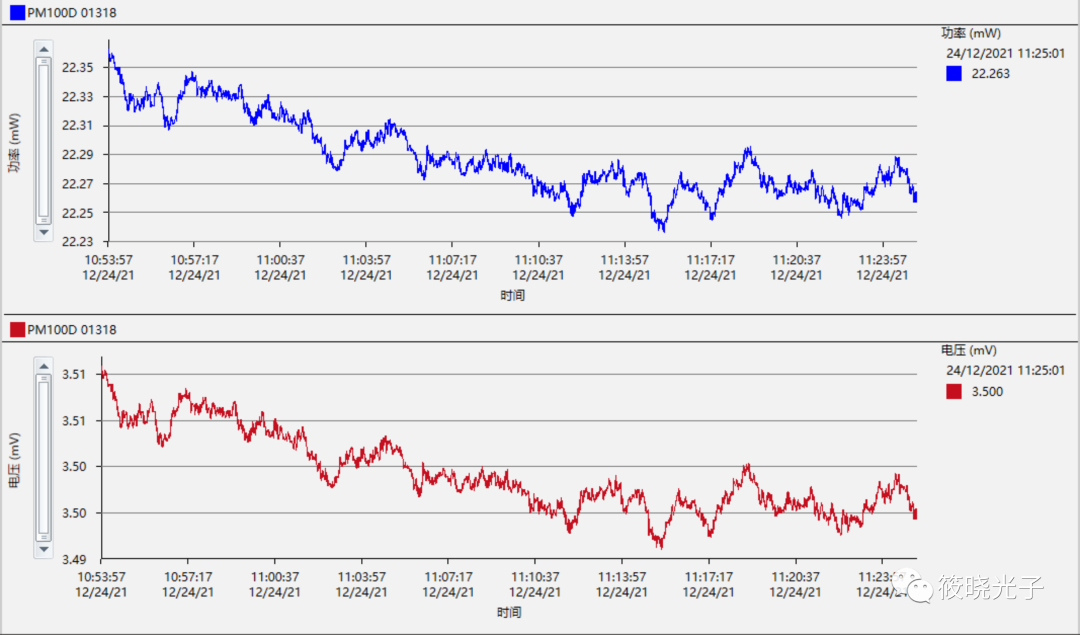

 功率穩定性測試圖

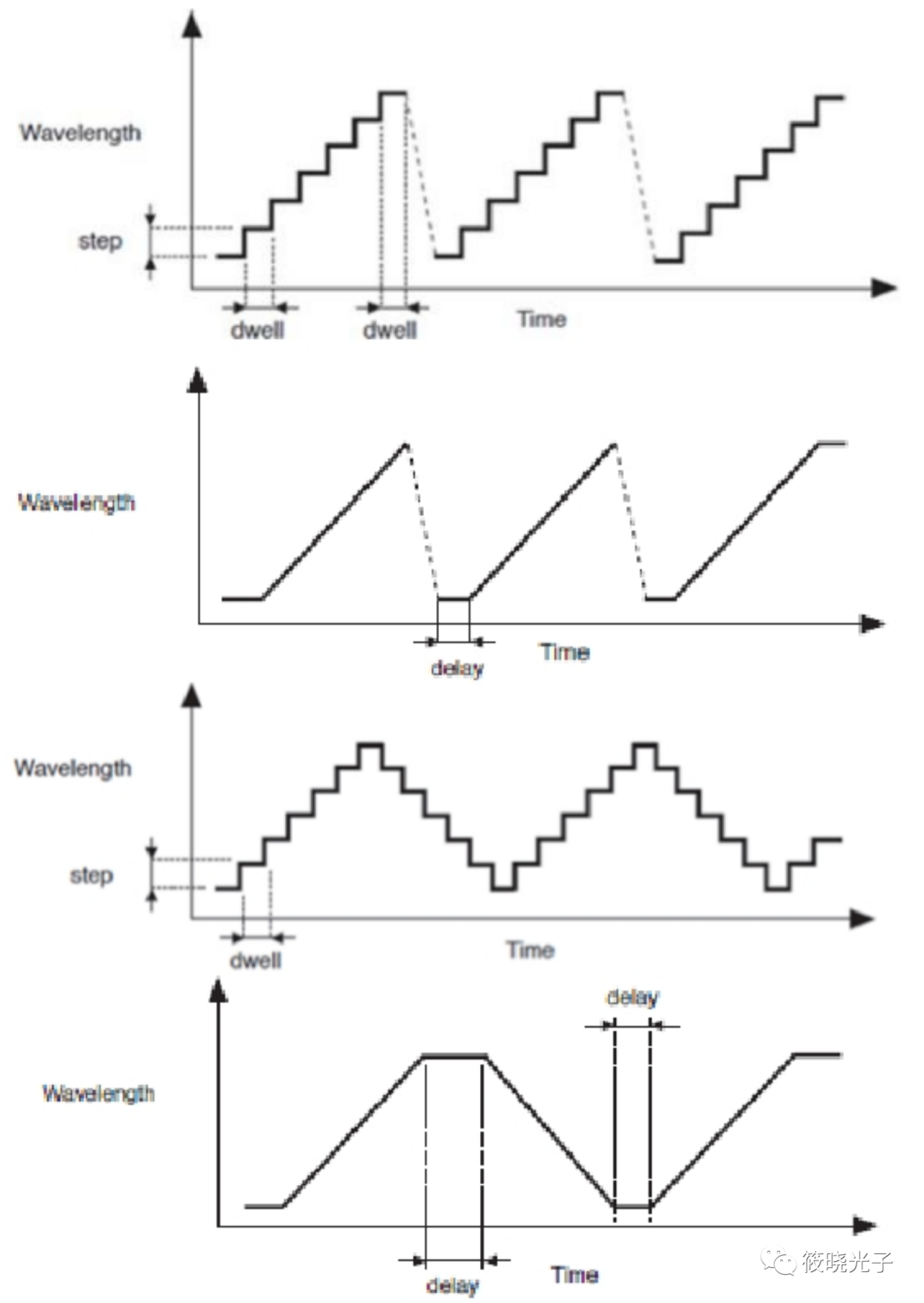

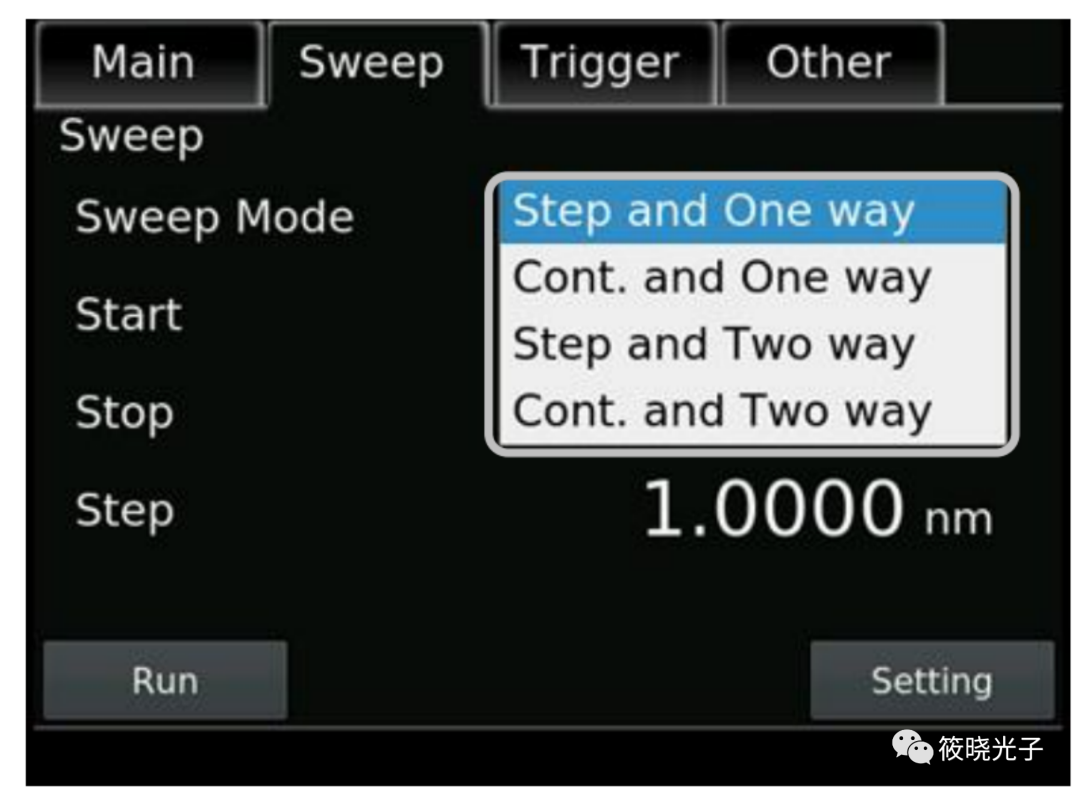

此外，本產品還擁有兩種掃描模式：連續掃描和步進掃描。每個模式下的one way和two way表示鋸齒波型和三角波型的掃描方式。

連續掃描：在可選波長范圍內連續改變波長的模式。

步進掃描：在可選的波長范圍內以可選的步長改變波長的模式。

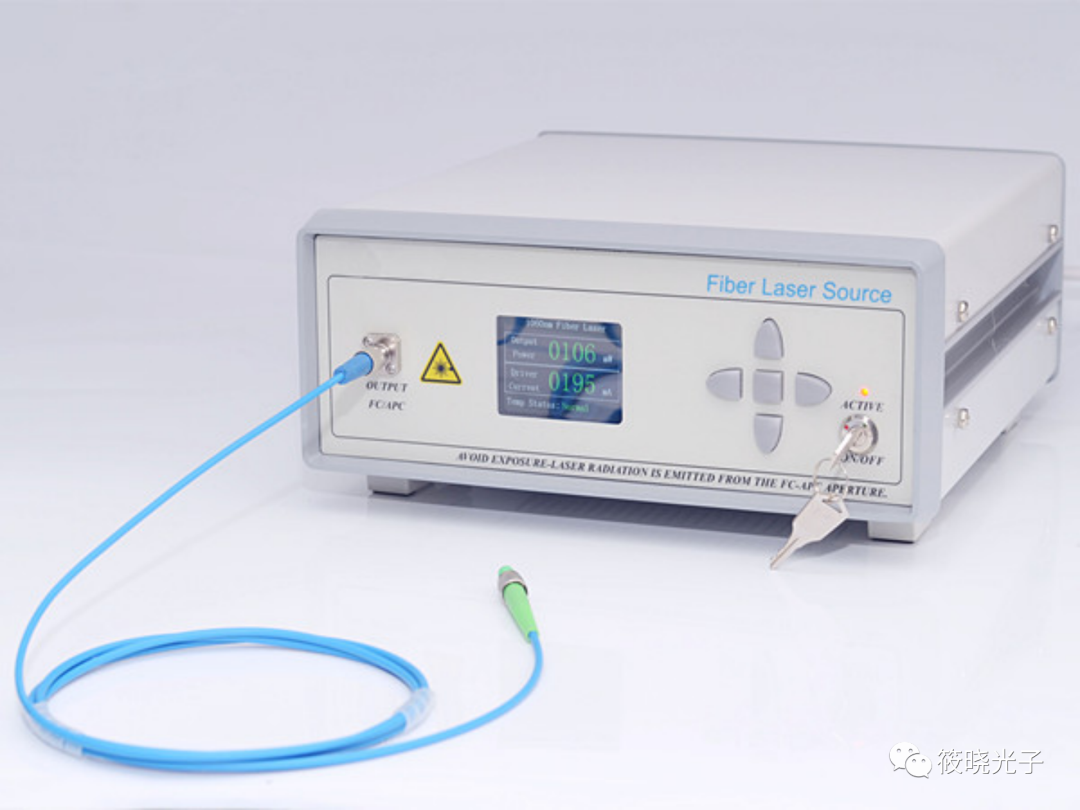

這款L波段波長可調諧光纖激光器實現多達64個波長的連續激光輸出(ITU-T標準波長，波長間隔100GHz)。集成了可調濾波器和高增益芯片，具有輸出光功率高、線寬窄、波長精度高等特點。配置專用的驅動控制電路、高清晰彩色液晶屏，也可選配上位機軟件，用戶可方便地對波長做精確調諧。可用于DWDM系統研發、光纖激光、光纖鏈路、光學測試等領域。它和上面提到的TSL570不同，它不支持波長的的連續調節，而是以100GHz的步進進行控制，是專門為通信設計的。

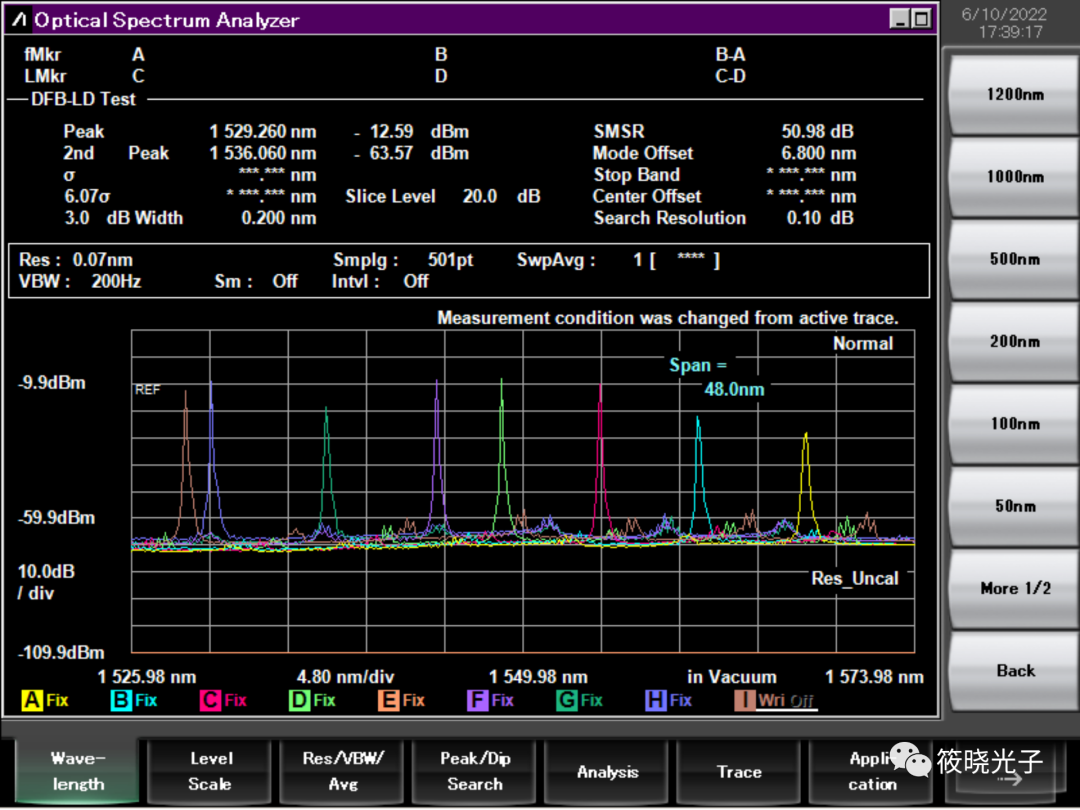

 可調諧激光器光譜圖
