側視觀察鏡

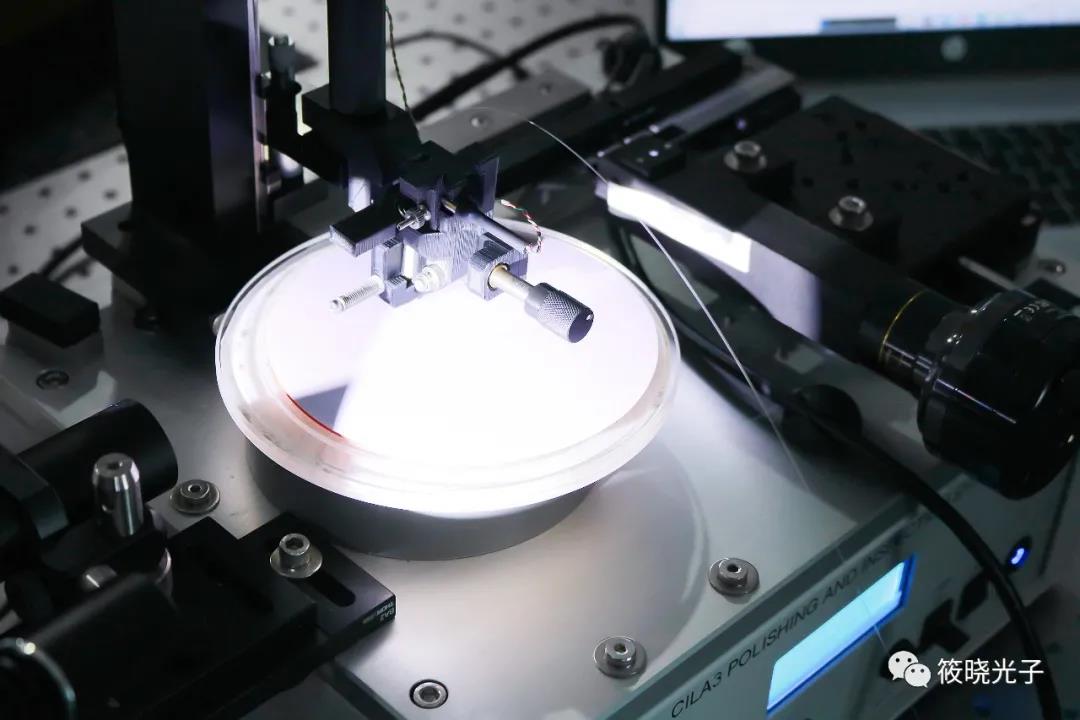

研磨光纖

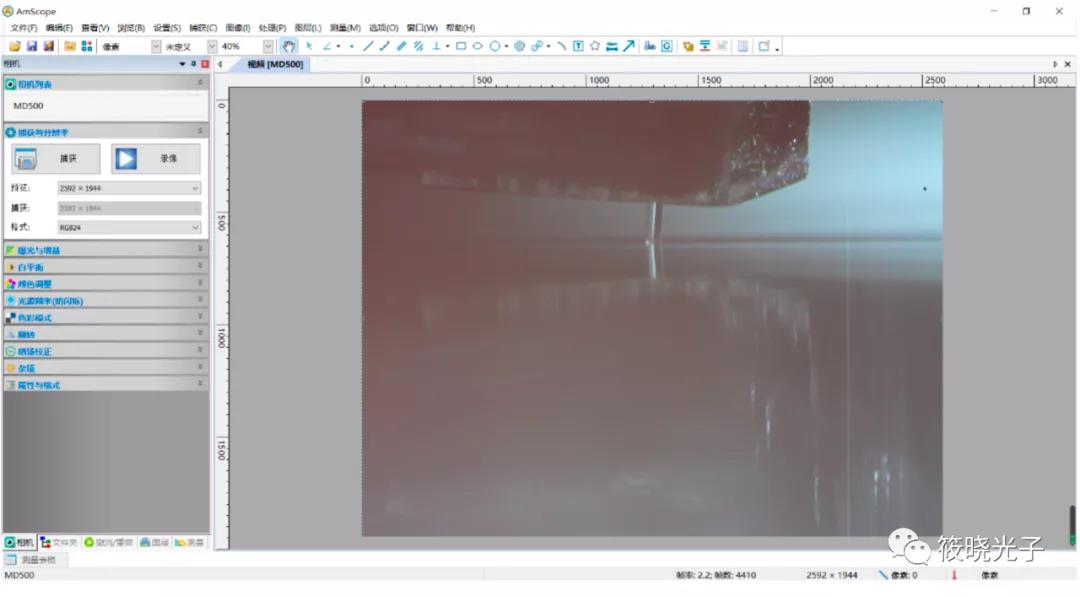

側視觀察鏡軟件截圖
研磨端面觀察鏡

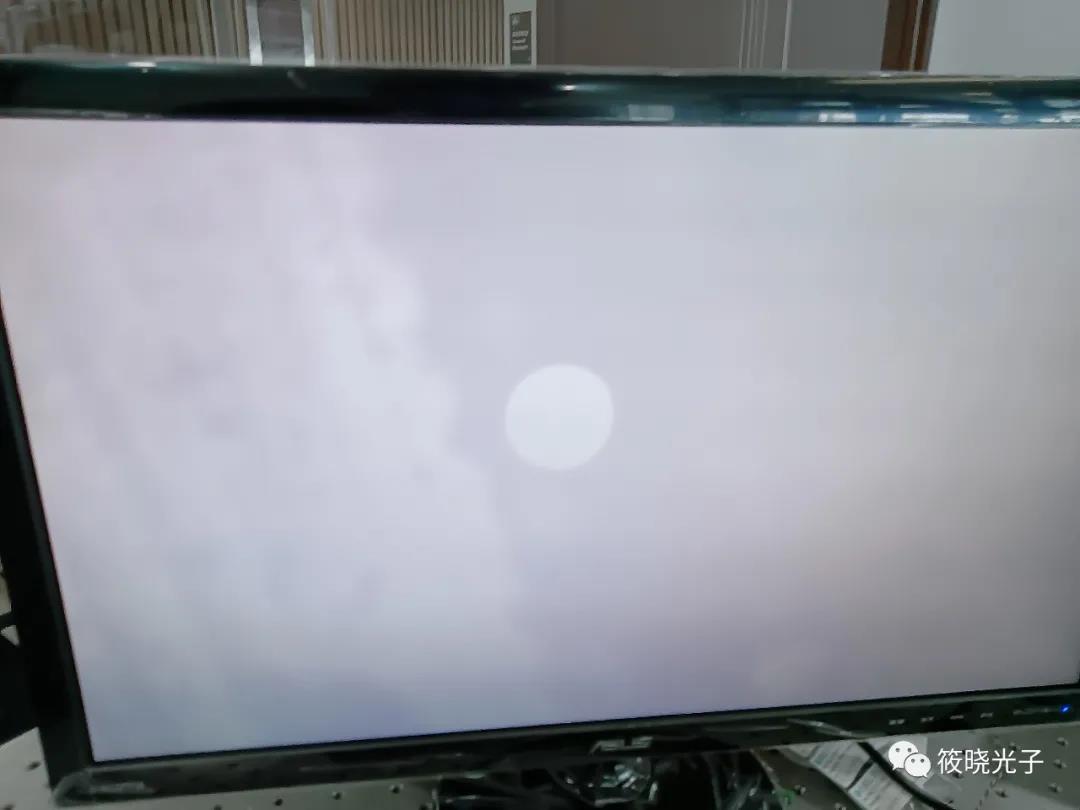

屏幕捕捉研磨端面
操作流程
步驟 | 研磨料 | 襯背 | 時間(開關) | 噴水 | 備注 |
1 | 6um金剛石薄膜 | 橡膠墊 | 15s(3) | 否 | 粗磨 |
2 | 1um金剛石薄膜 | 橡膠墊 | 15s(3) | 否 | 觀察PM強度構成并旋轉到所需的方向 |
3 | 1um金剛石薄膜 | 橡膠墊 | 15s(3) | 否 | 重新拋光以確定拋光角度/PM方向 |
4 | 最終拋光膜 | 橡膠墊 | 15s(3) | 是 | 細磨 |
標準單模光纖,跳過步驟2。
2、端面檢測
3、角度計測量研磨角度

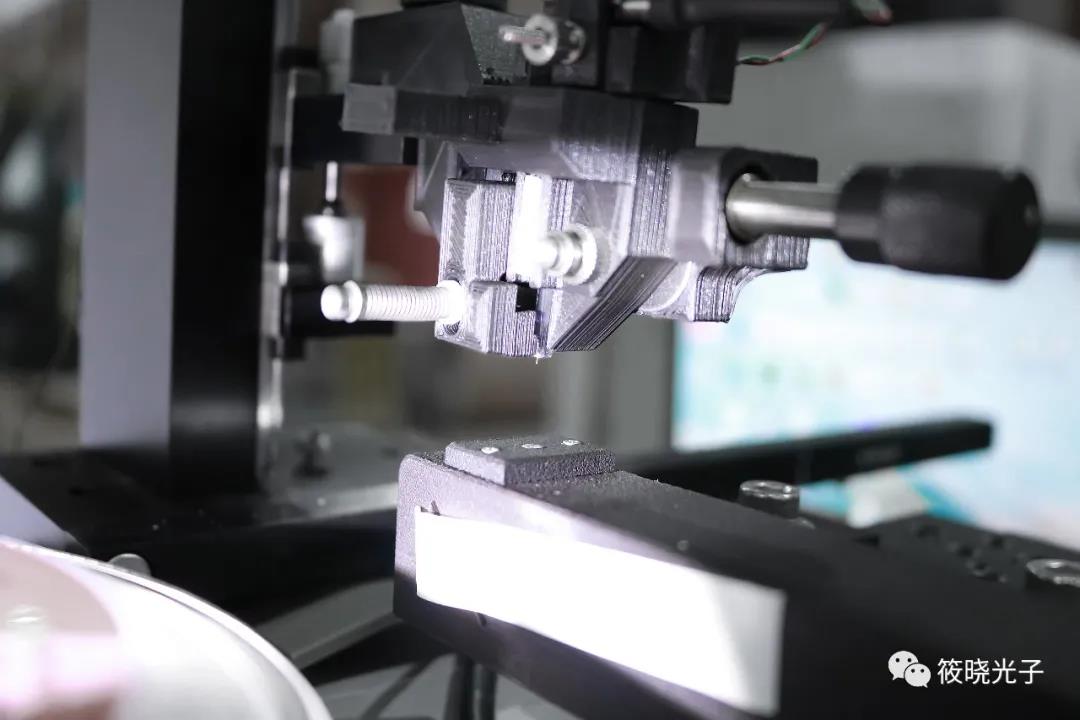

角度計采用鋼基準塊作為基準面。將其放置在研磨機底座的鋁基板上,長邊與基板長邊平行,按壓ANGLE RESET按鈕將角度調0。調零完成后將角度計放置在裸纖適配器上讀出研磨角度。
實驗測試結果

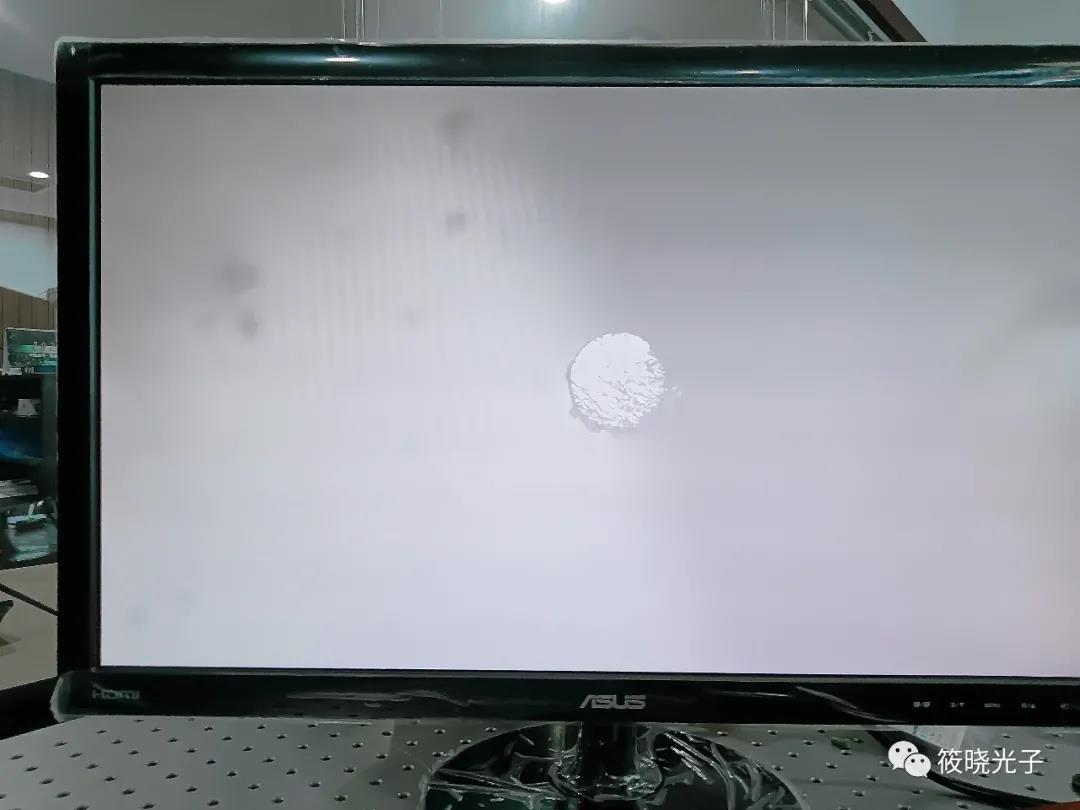

6um金剛石薄膜研磨后

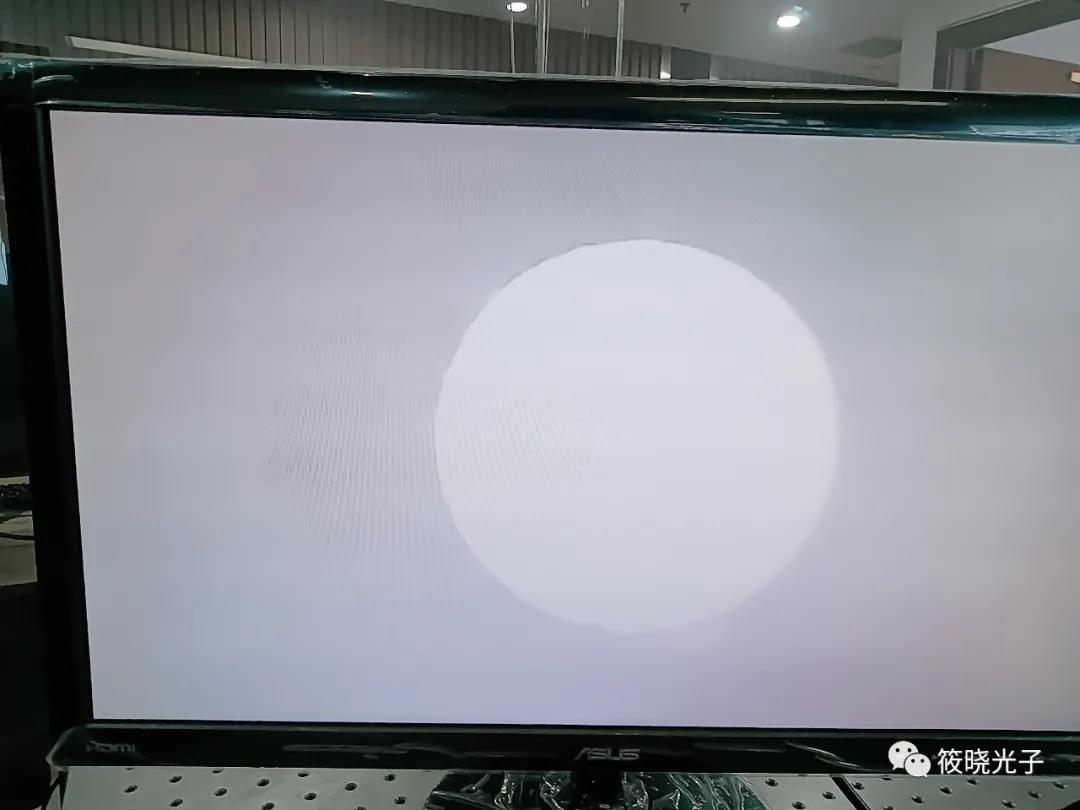

1um金剛石薄膜研磨后

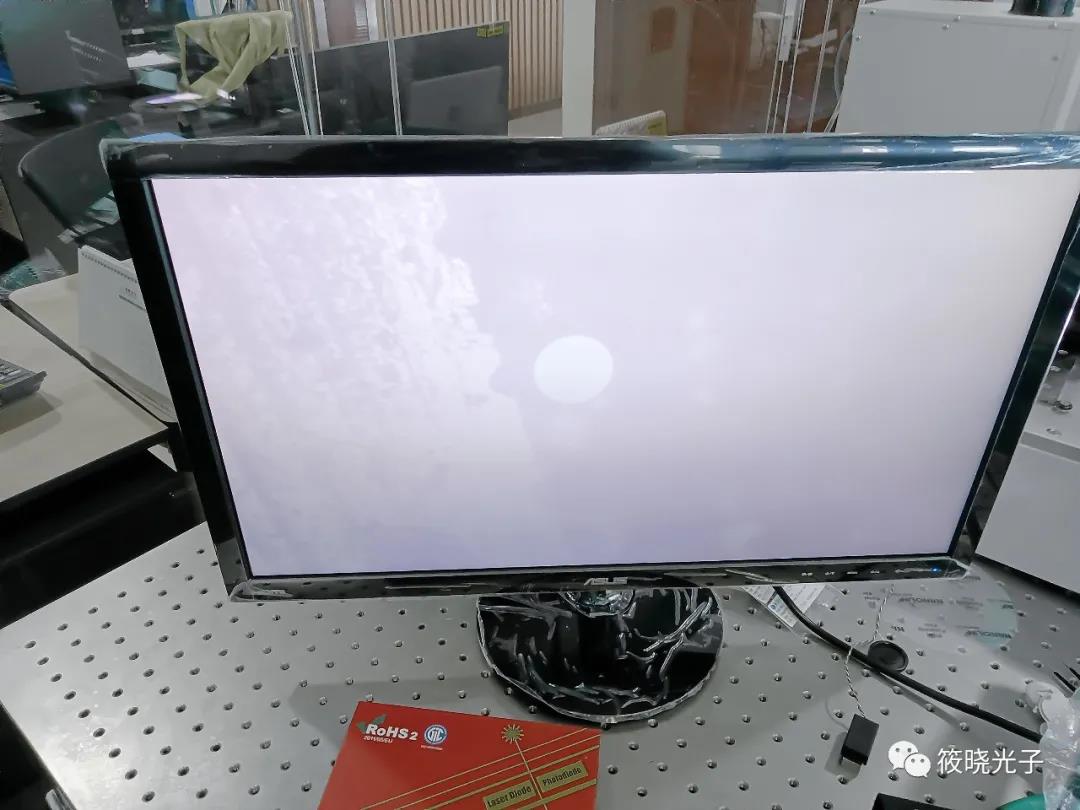

最終細磨結果
