裸光纖研磨機 - 筱曉光子新品速遞①

2021-09-22 09:05:17

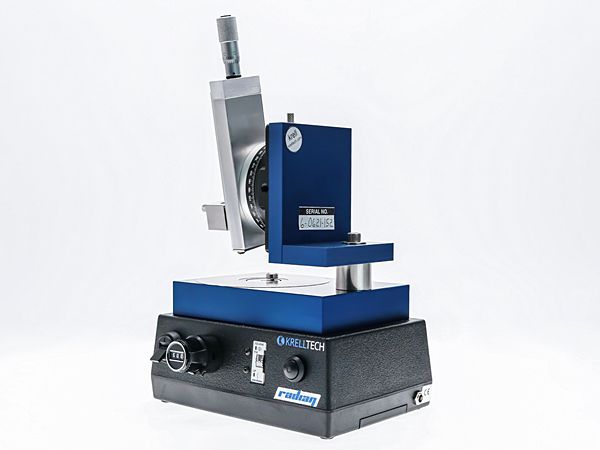

各種直徑和材料類型的光纖。高速加工可對裸光纖、玻璃棒或光纖束進行拋光。旋轉臺可與各種工件夾具互換，用于拋光光纖連接器。Radian?是實驗室、研發和小批量制造應用的理想選擇。

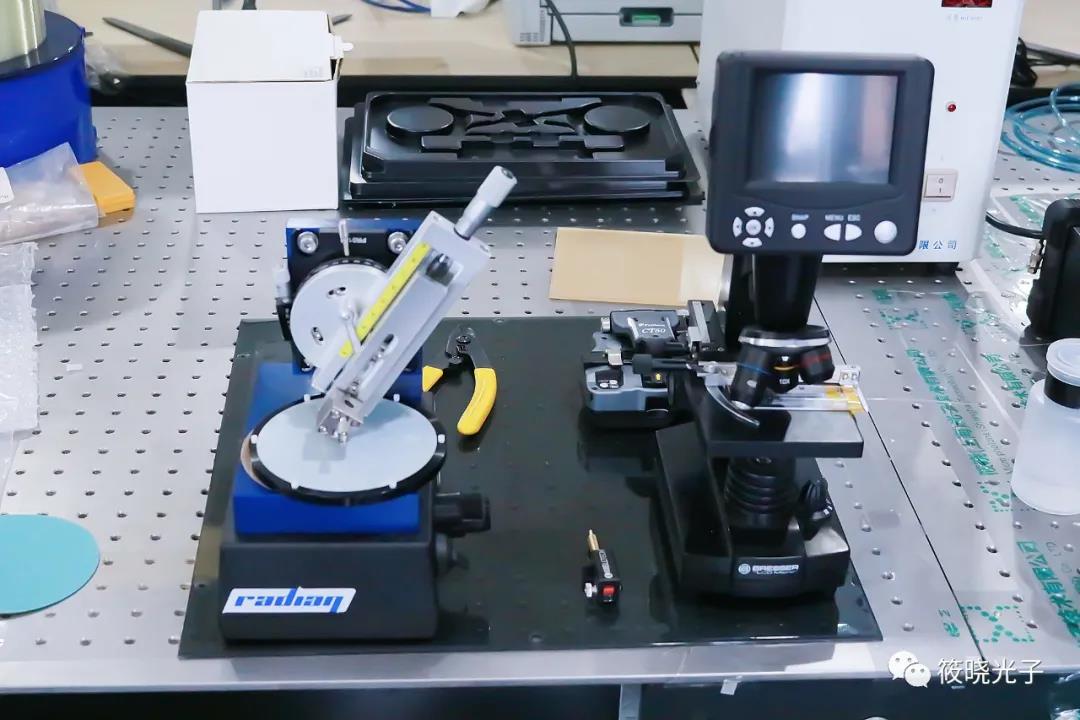

 一、實驗室測試準備

步驟如下：

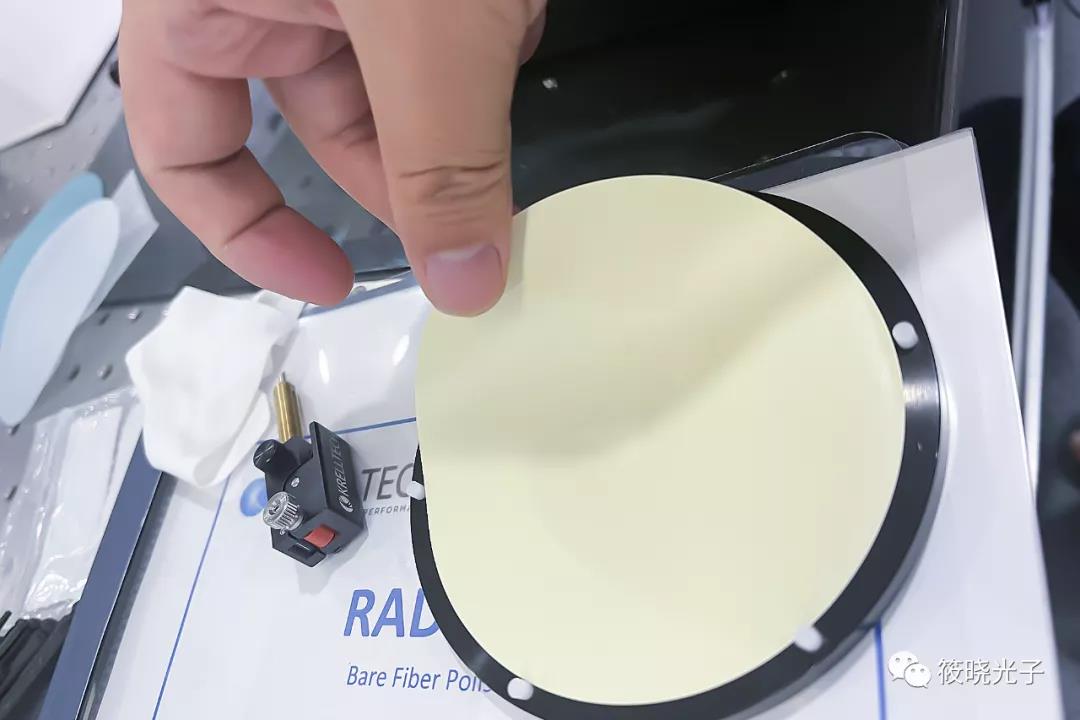

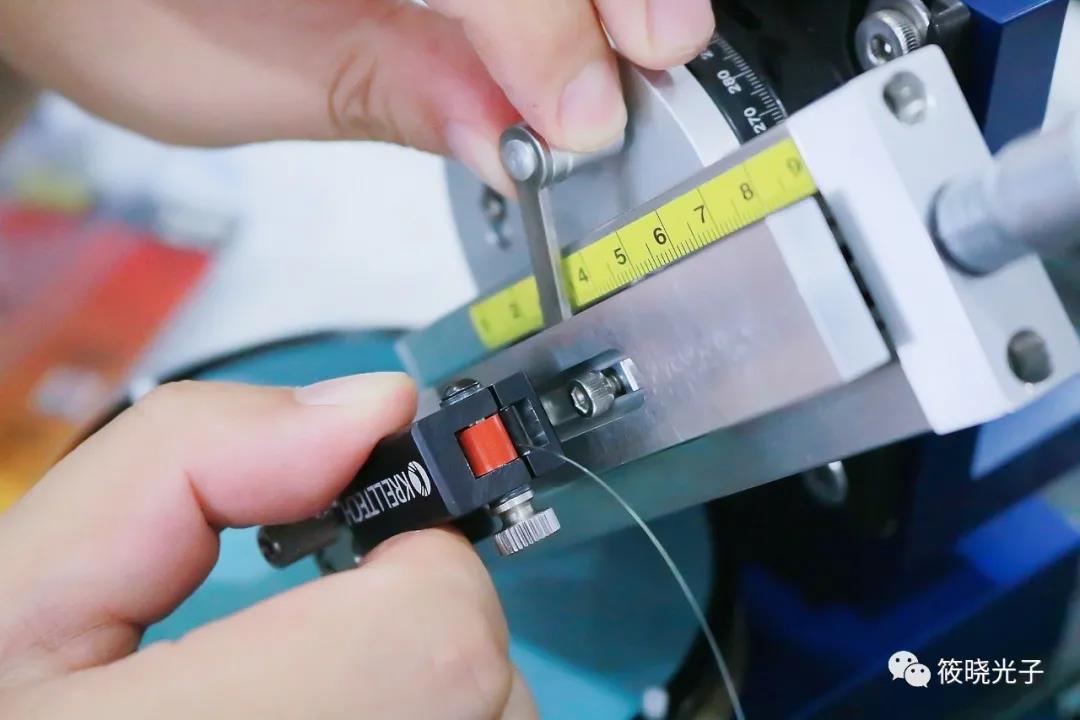

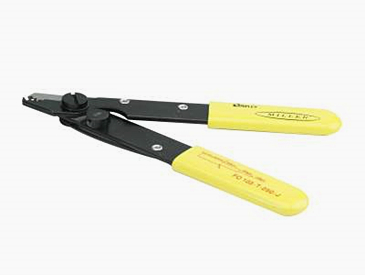

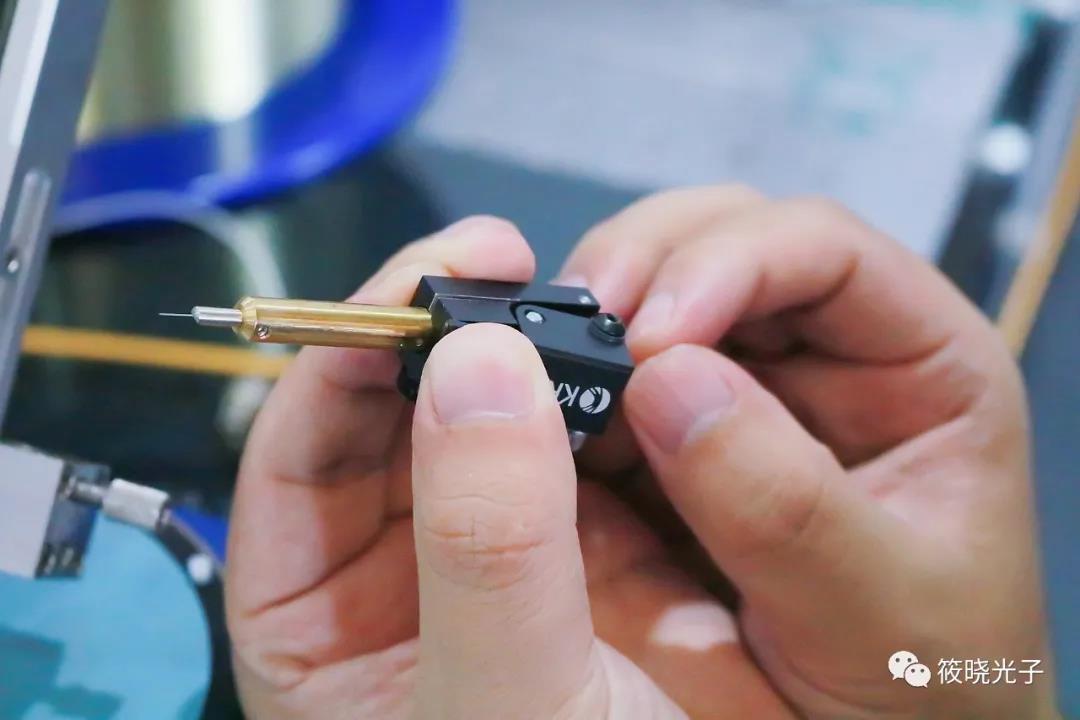

1、截取單模光纖1米，用光纖鉗剝出2-3cm,切割刀切除端面然后穿入適配器。粘上研磨片。

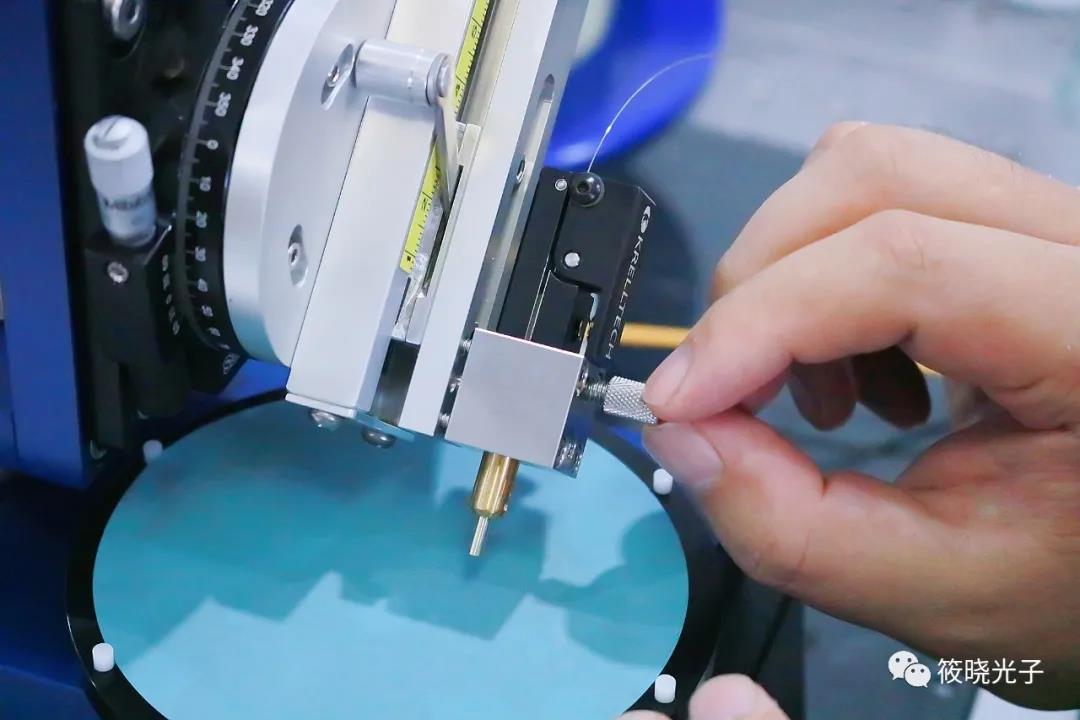

2、鎖住適配器，保持適配器底部離研磨片1-2mm（切記不可讓金屬頭與研磨片接觸，否則會造成設備永久損壞）

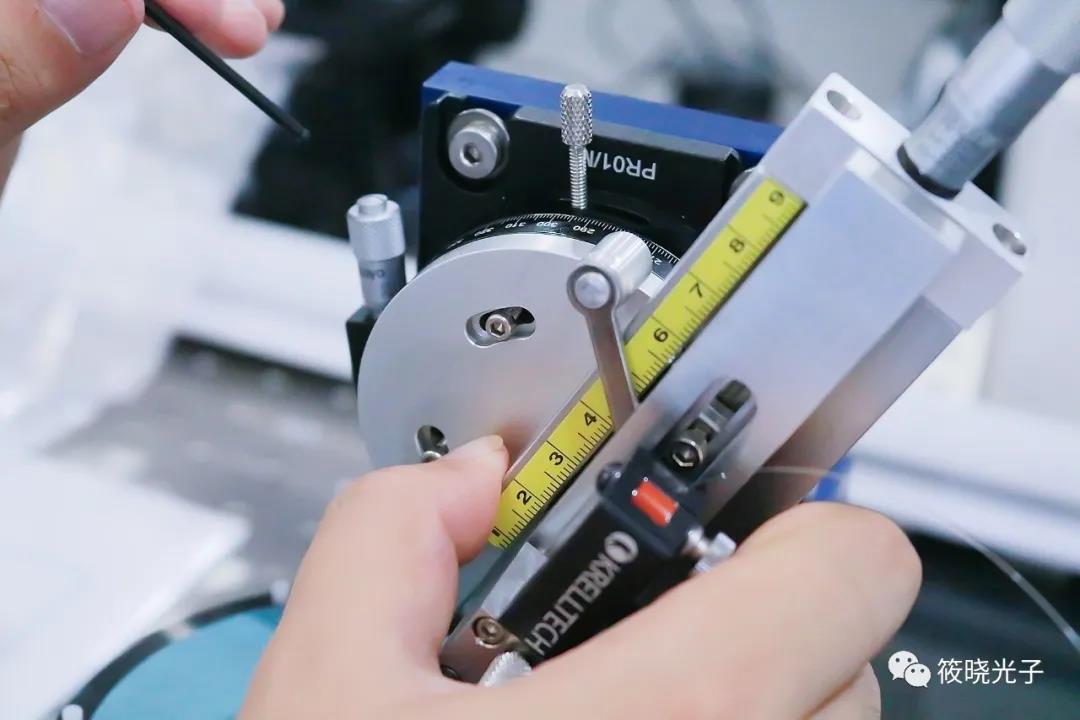

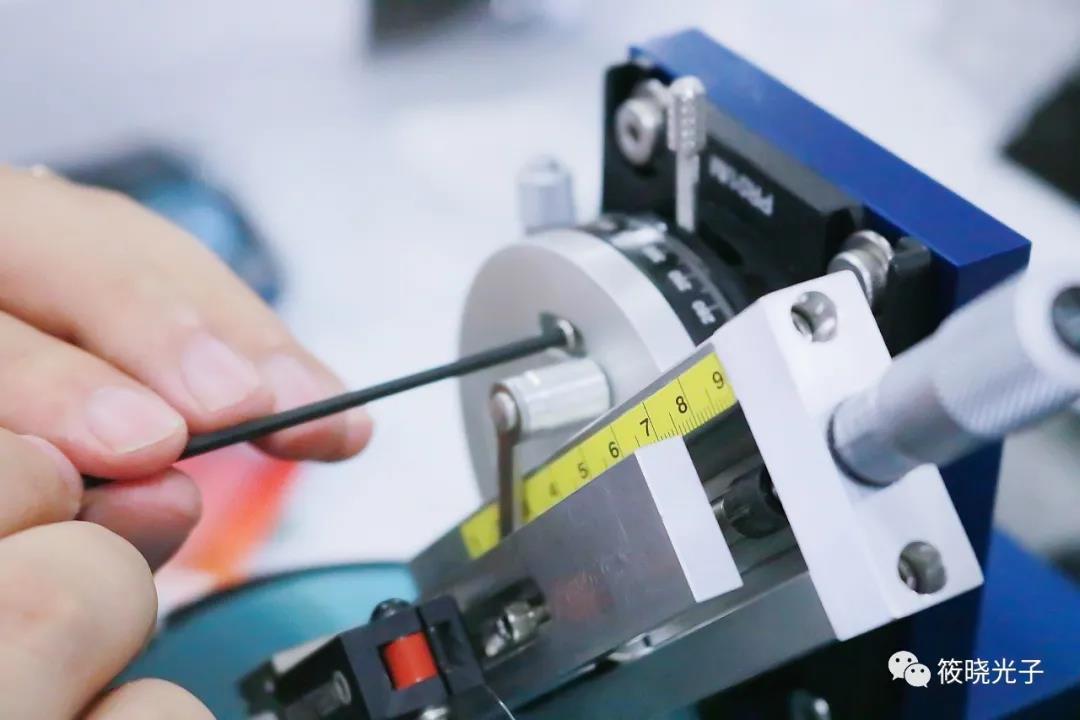

3、松動如下螺絲，調節需要研磨的角度。

4、最后，打開開關，研磨1-2分鐘取下研磨光纖進行測試保存即可。


 二、測試結果

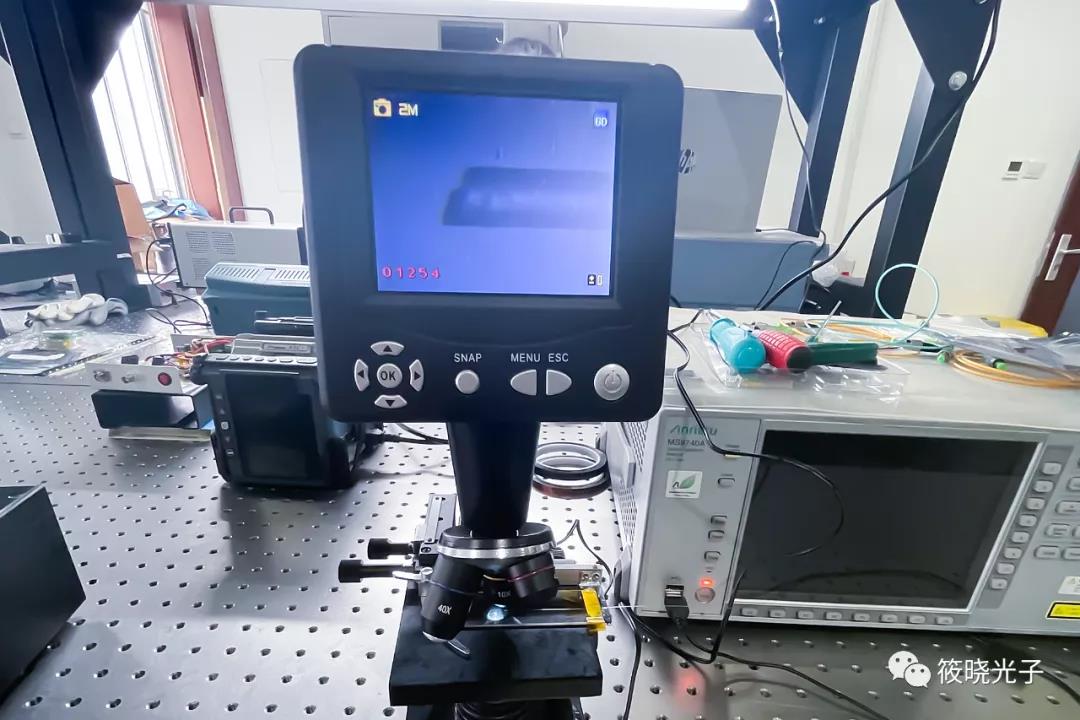

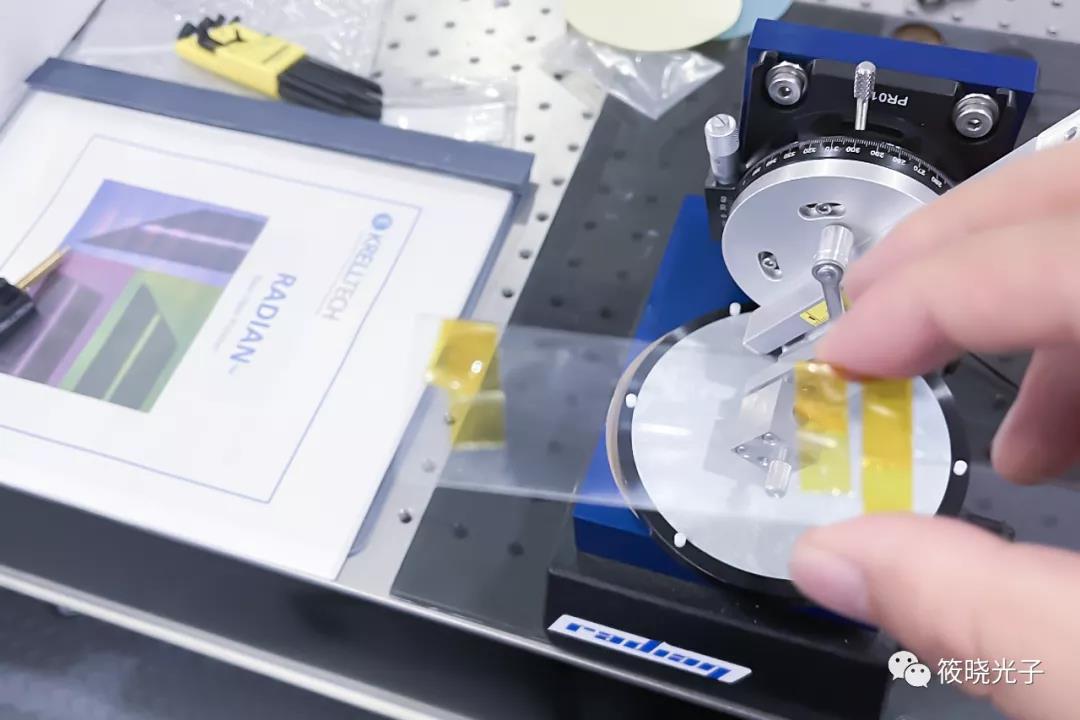

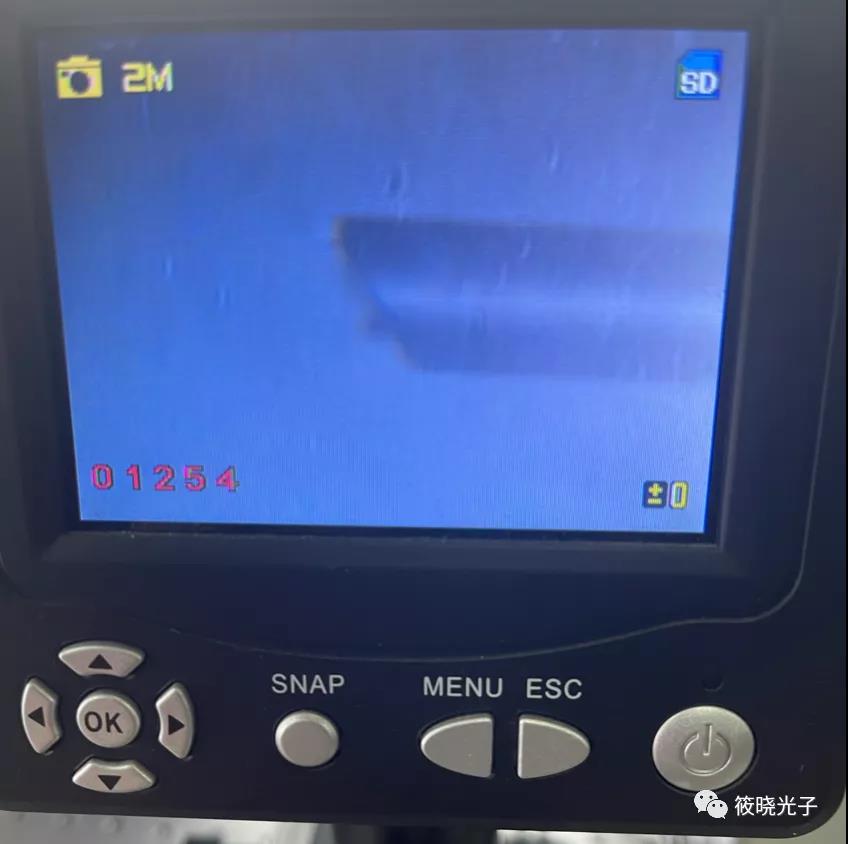

取下研磨光纖用膠布粘在玻璃載片上，將載片放置在顯微鏡下觀察端面是否平整。

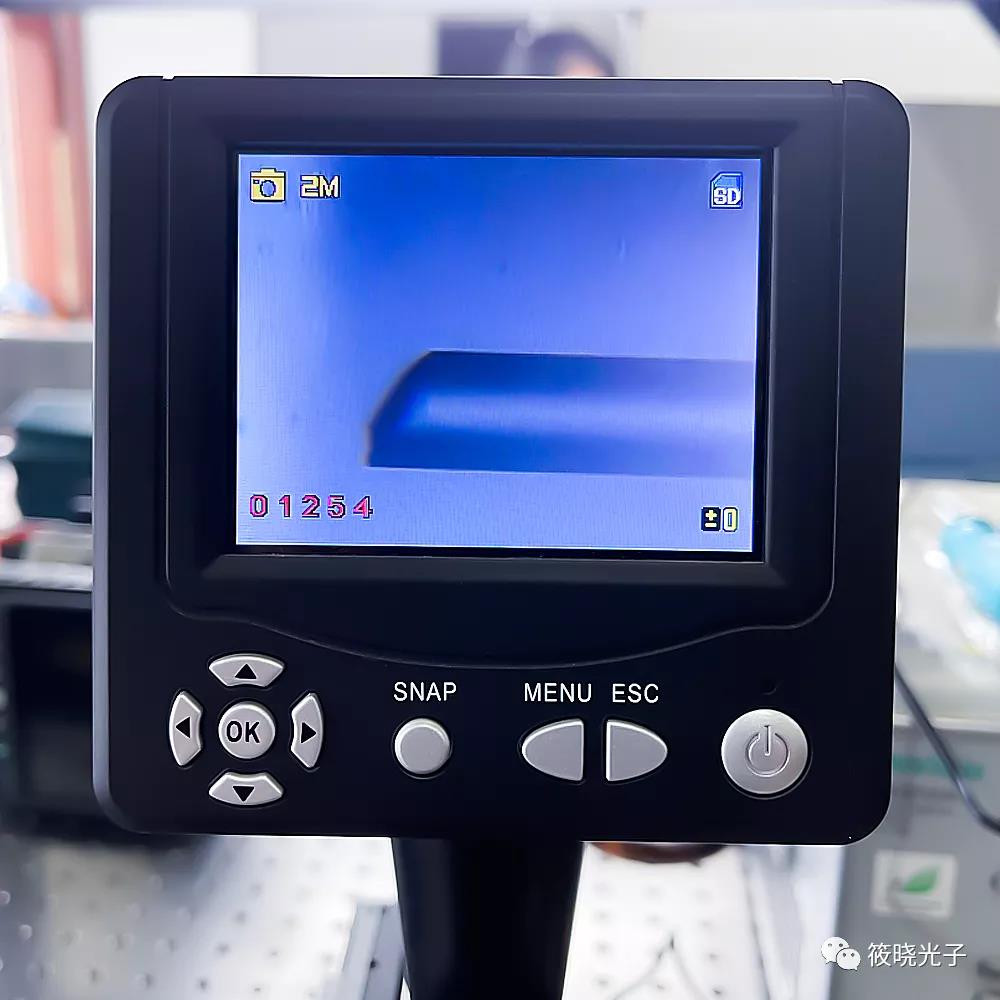

如下是我們無點膠拋磨32度，16度兩根研磨示例：

三、應用領域

• 高功率光纖激光器


• 光纖通訊

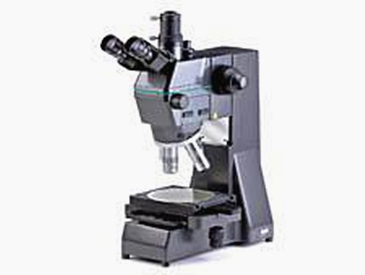

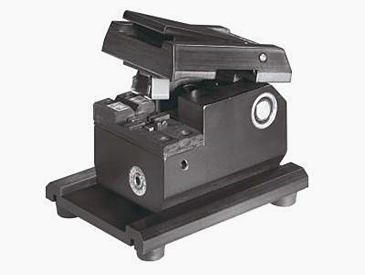

 四、相關產品
