TDLAS半導體激光器的可調諧系數的對比試驗 - 筱曉光子精品速遞?

2021-09-10 09:12:17

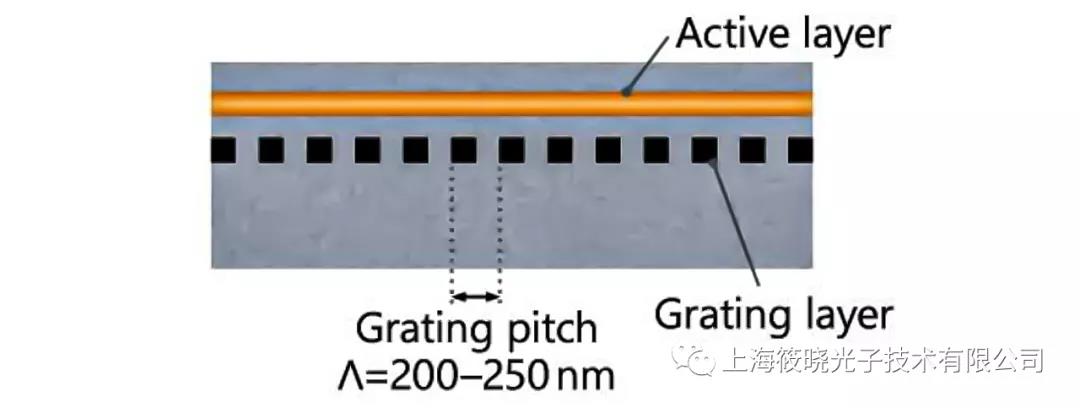

DFB-LD（包括DFB型半導體激光器）是利用沿有源波導形成的衍射光柵的布拉格反射來統一激光縱模的激光器。它提供高波長穩定性和窄線寬。設置衍射光柵的間距可以獲得所需的波長。

DFB-LD主要用作大容量遠距離光通信的光信號，以及光纖傳感、三維傳感、氣體傳感、呼吸和血管監測等疾病診斷的廣泛新應用。在氣體傳感領域，它被用作檢測工廠管道周圍甲烷氣體泄漏的氣體傳感器的光源。

我們可以提供760nm到2400nm的波長的DFB-LD，這些波長已被廣泛應用于各種領域。筱曉的DFB-LD模塊符合RoHS指令。該模塊擁有14針蝶形封裝外型，包括用于溫度控制的TEC和用于光學輸出監視器的PD。

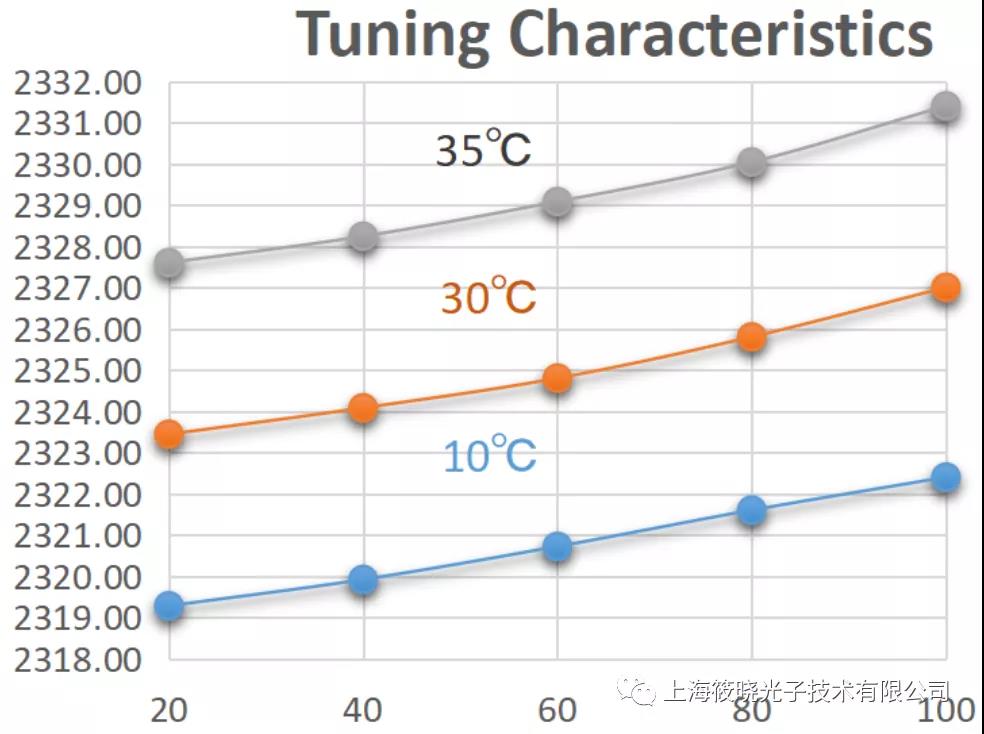

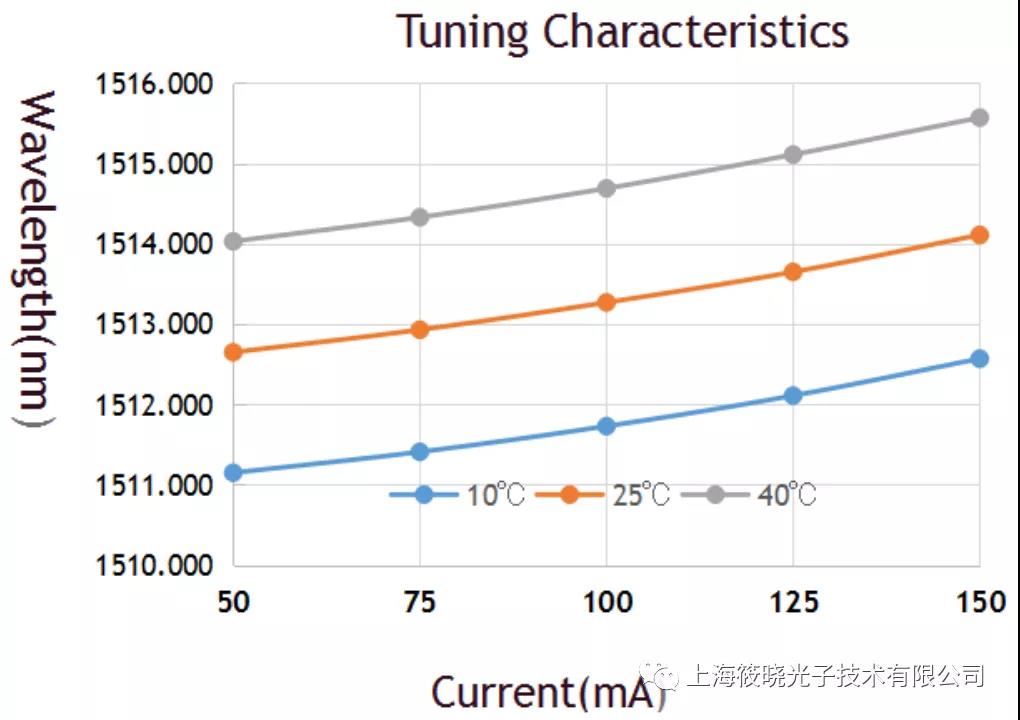

如下我們針對兩款目前工業界常用的DFB 1512nm氨氣檢測的DFB激光器以及工藝改進后的2327nm CO檢測應用的DFB做了對比。

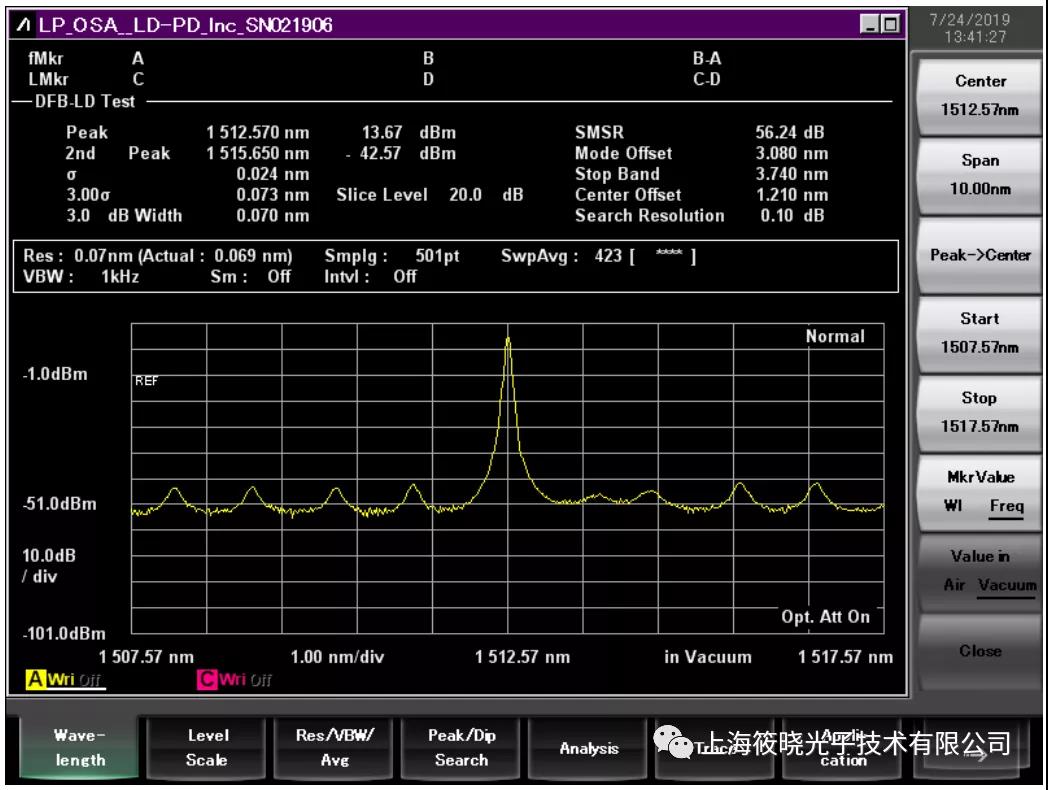

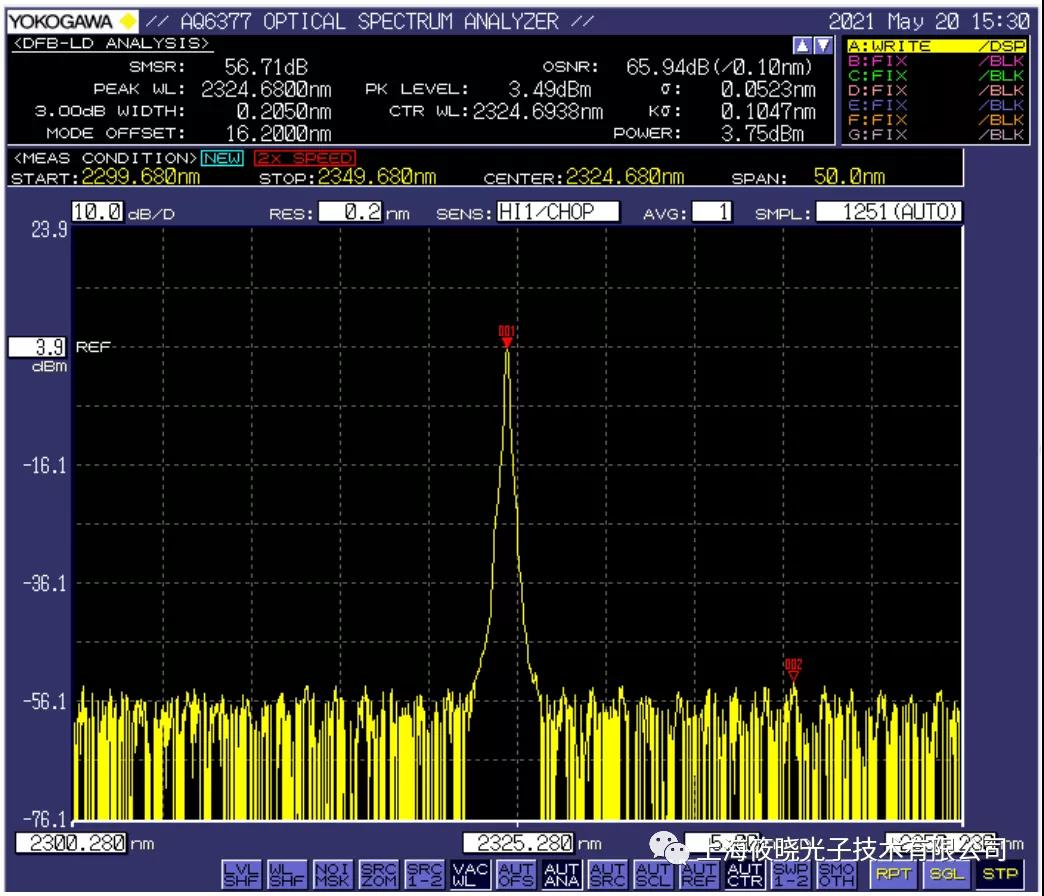

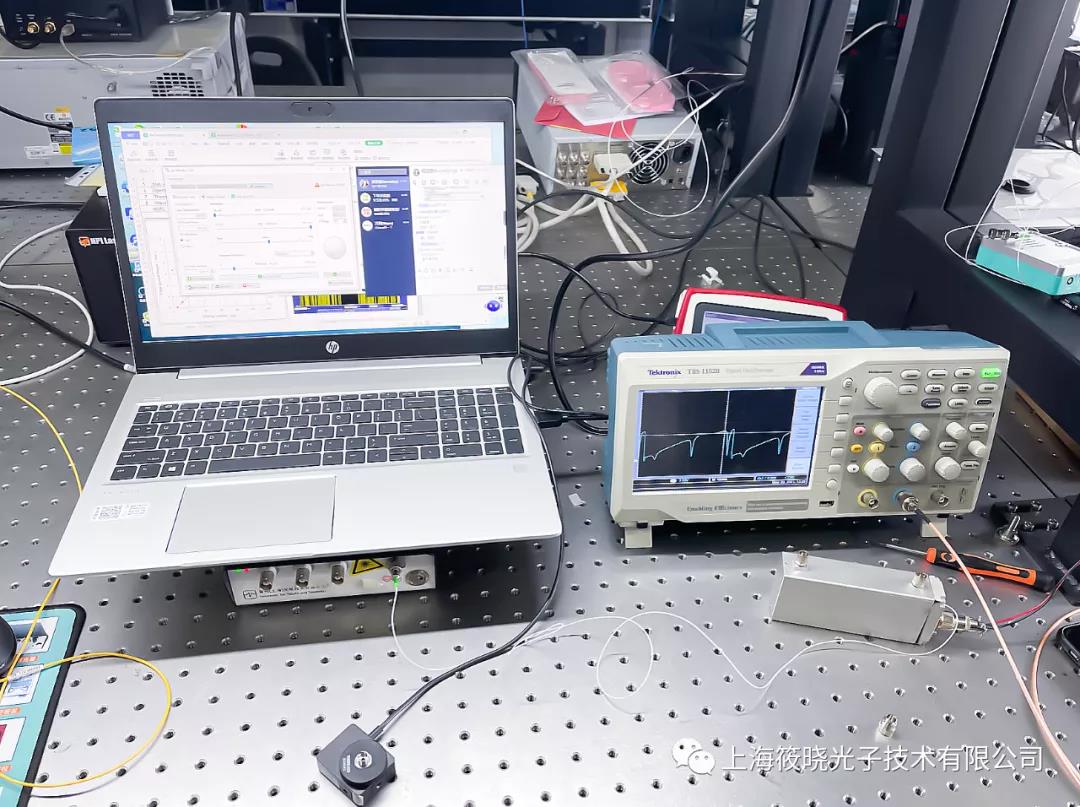

一、實驗儀器 (光譜儀安立MS7290B，橫河AQ6377,泰克示波器)

如下實驗數據是我們測試記錄：

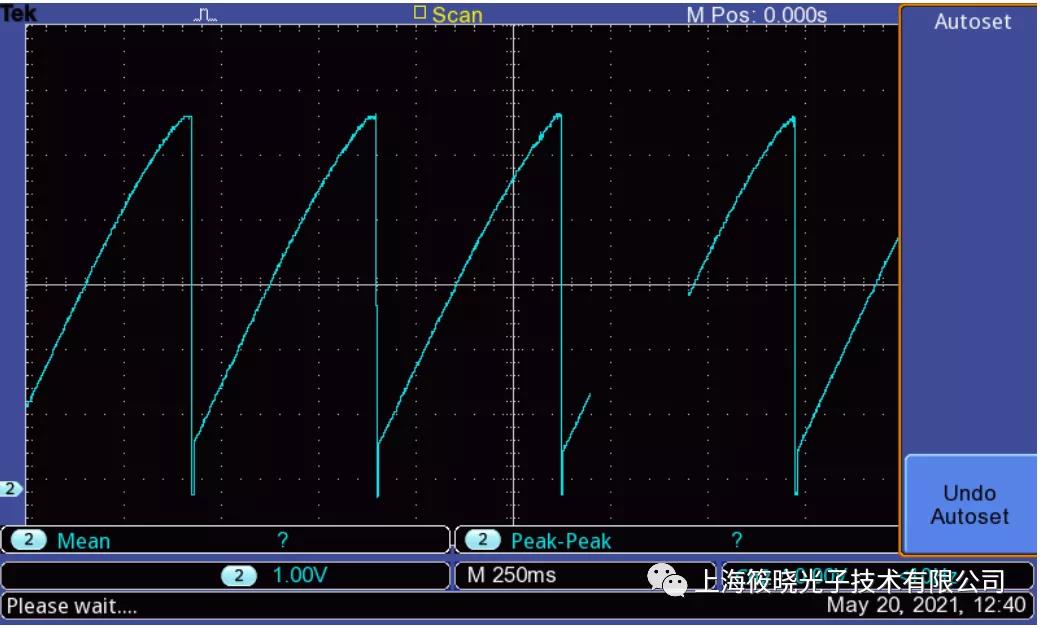

圖一 沒有通氣體的掃描三角波信號

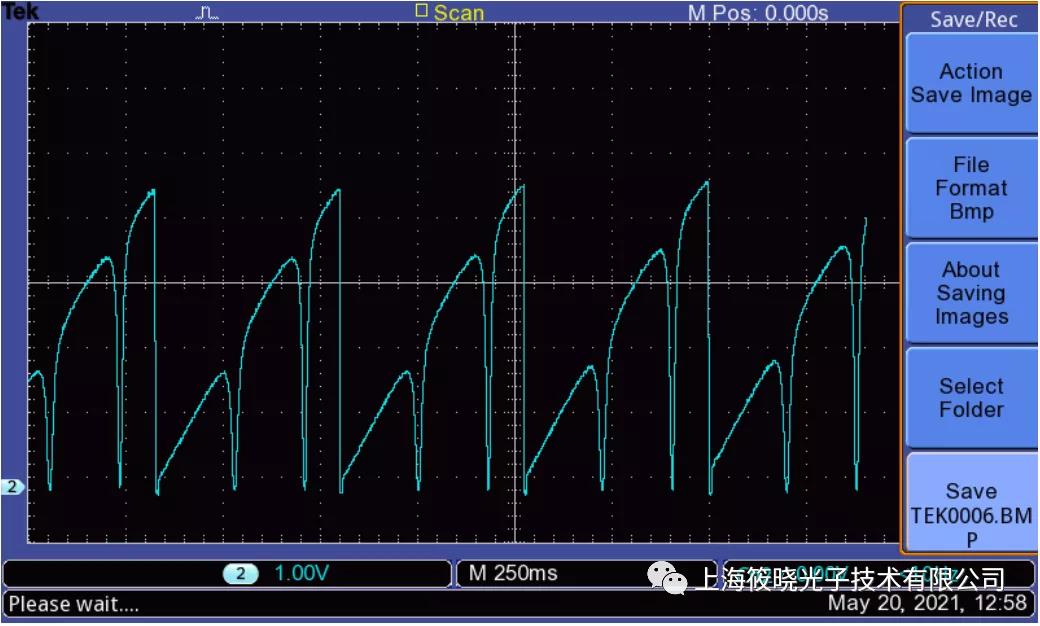

通入100ppm CO后的直接吸收信號

展望：

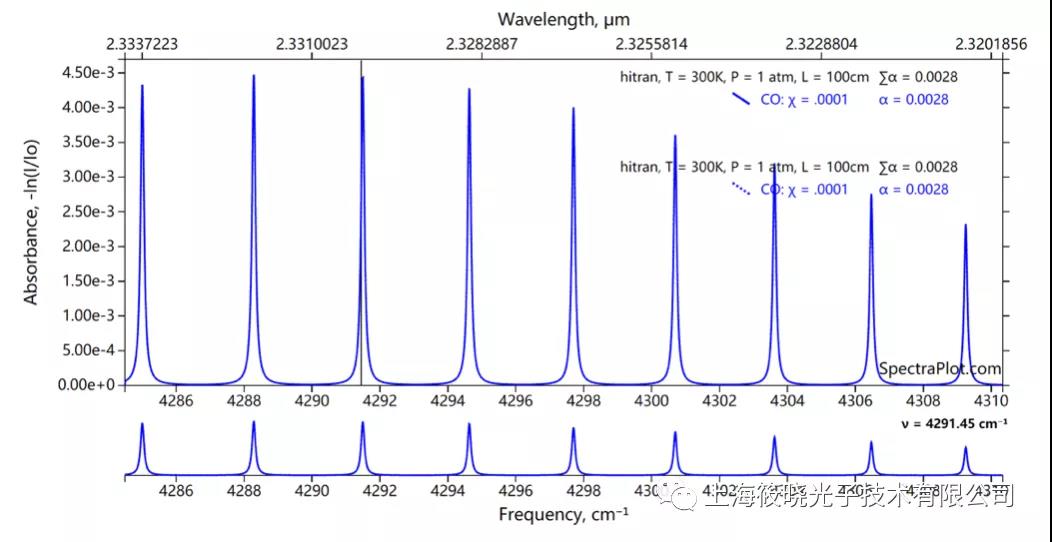

如上實驗我們可以展望今后我們可以通過模擬多組分氣體在4-6nm區間有吸收峰，通過定制精確中心波長芯片可以實現單管多組分測量。尤其是在CXHX氣體類的多組分測量。
