微納光纖制作平臺IPCS-5000-ST型全功能光纖拉錐機

2021-07-12 16:53:49

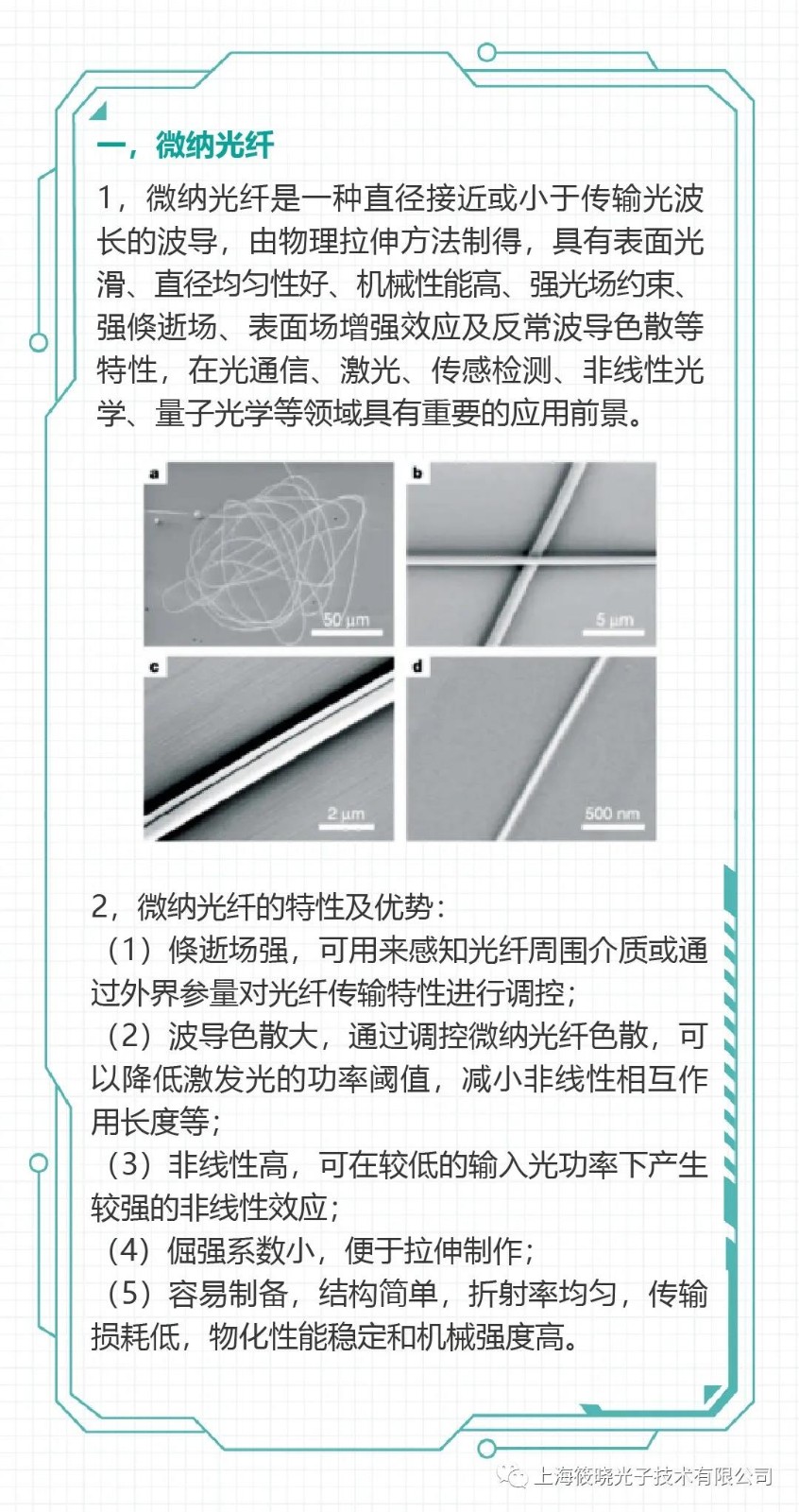

一,微納光纖

1，微納光纖是一種直徑接近或小于傳輸光波長的波導，由物理拉伸方法制得，具有表面光滑、直徑均勻性好、機械性能高、強光場約束、強倏逝場、表面場增強效應及反常波導色散等特性，在光通信、激光、傳感檢測、非線性光學、量子光學等領域具有重要的應用前景。

2，微納光纖的特性及優勢:

(1)倏逝場強，可用來感知光纖周圍介質或通過外界參量對光纖傳輸特性進行調控;

(2)波導色散大，通過調控微納光纖色散，可以降低激發光的功率閾值，減小非線性相互作用長度等;

(3)非線性高，可在較低的輸入光功率下產生較強的非線性效應;

(4)倔強系數小，便于拉伸制作;

(5)容易制備，結構簡單，折射率均勻，傳輸損耗低，物化性能穩定和機械強度高。

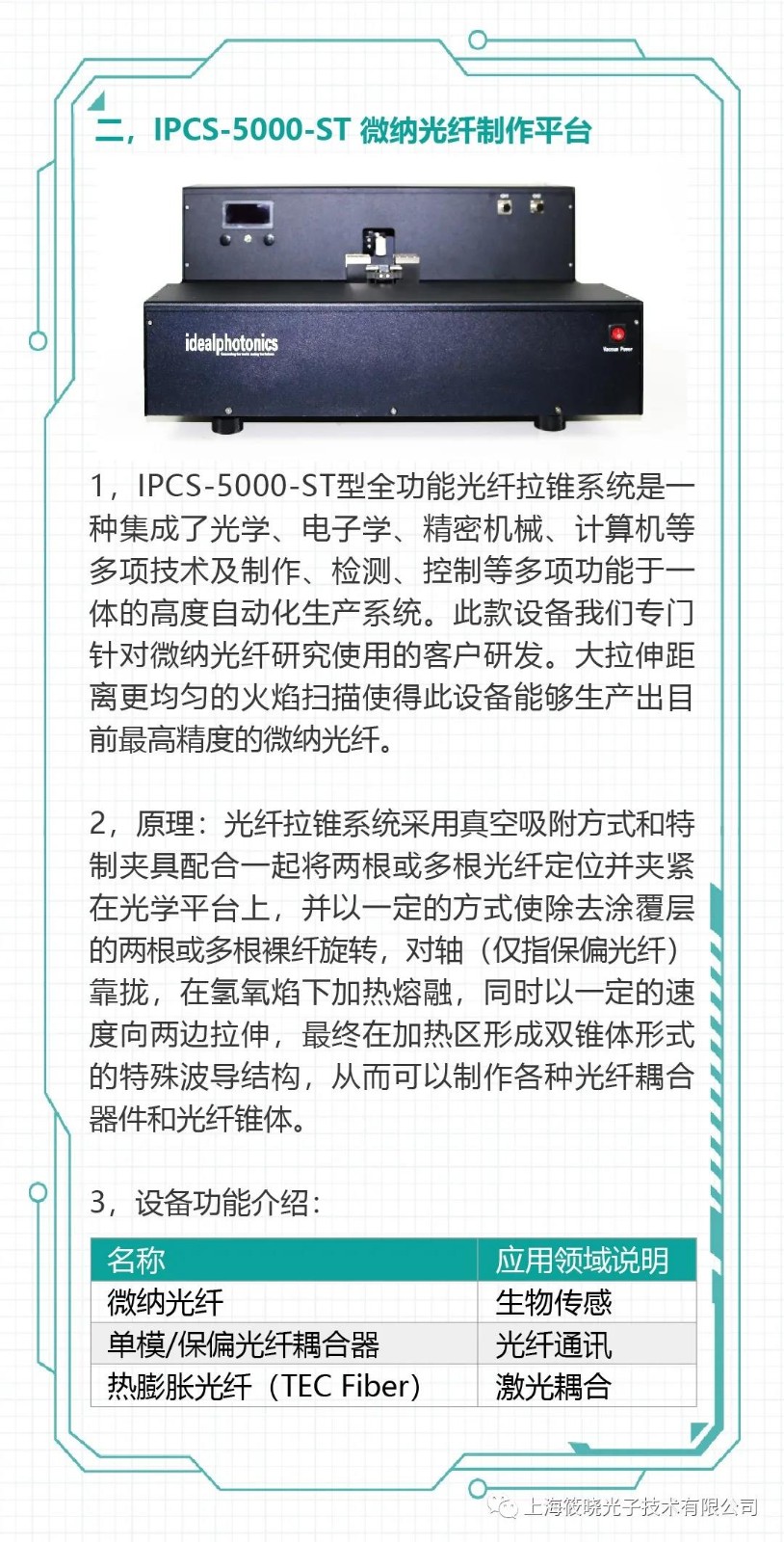

IPCS-5000-ST微納光纖制作平臺

1，IPCS-5000-ST型全功能光纖拉錐系統是:種集成了光學、電子學、精密機械、計算機等多項技術及制作、檢測、控制等多項功能于一體的高度自動化生產系統。此款設備我們專門針對微納光纖研究使用的客戶研發。大拉伸距離更均勻的火焰掃描使得此設備能夠生產出目前最高精度的微納光纖。

2，原理:光纖拉錐系統采用真空吸附方式和特制夾具配合一起將兩根或多根光纖定位并夾緊在光學平臺上，并以一定的方式使除去涂覆層的兩根或多根裸纖旋轉，對軸(僅指保偏光纖)靠攏，在氫氧焰下加熱熔融，同時以一定的速度向兩邊拉伸，最終在加熱區形成雙錐體形式、的特殊波導結構，從而可以制作各種光纖耦合，器件和光纖錐體。

3，設備功能介紹:

名稱          應用領域說明

微納光纖        生物傳感

單模/保偏光纖耦合器光纖通訊

熱膨脹光纖(TECFiber)激光耦合

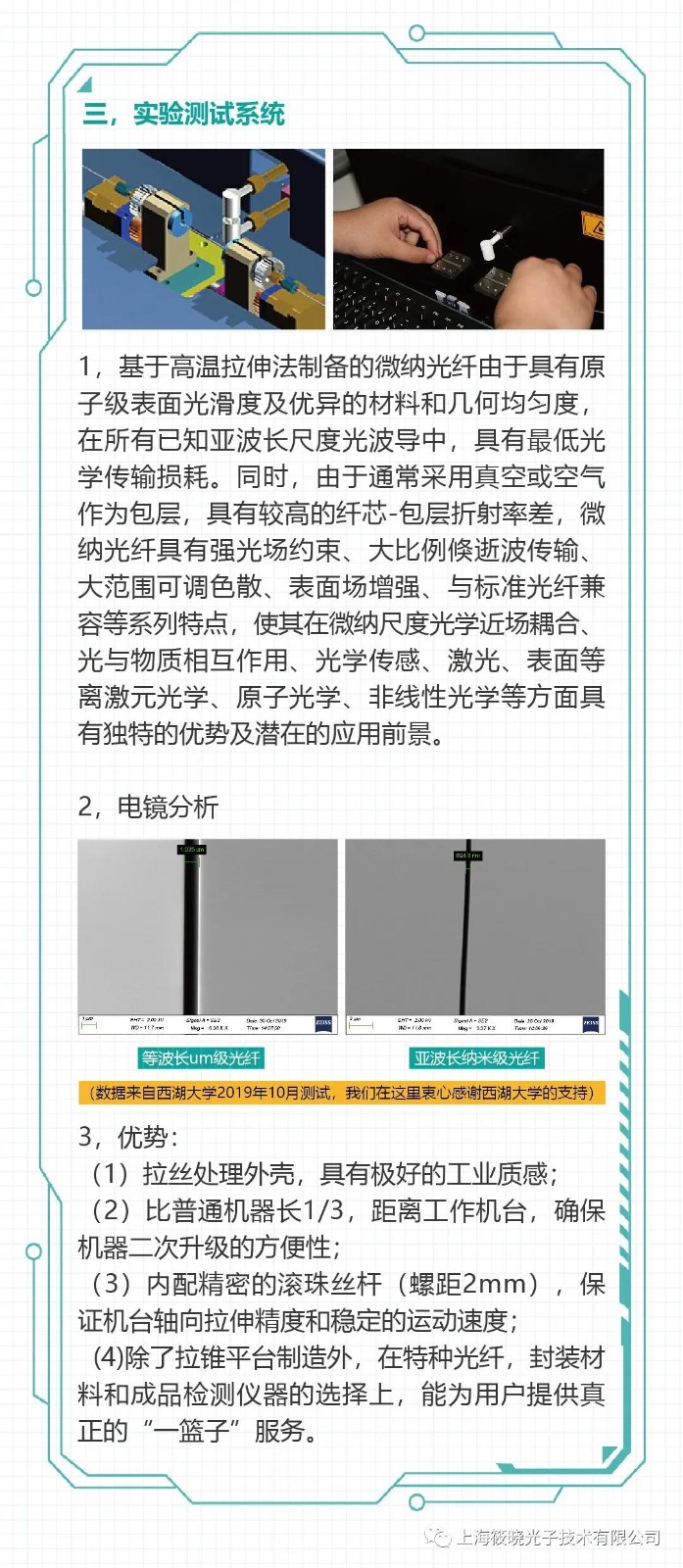

三，實驗測試系統

1，基于高溫拉伸法制備的微納光纖由于具有原子級表面光滑度及優異的材料和幾何均勻度，在所有已知亞波長尺度光波導中，具有最低光學傳輸損耗。同時，由于通常采用真空或空氣作為包層，具有較高的纖芯-包層折射率差，微納光纖具有強光場約束、大比例倏逝波傳輸、大范圍可調色散、表面場增強、與標準光纖兼容等系列特點，使其在微納尺度光學近場耦合、光與物質相互作用、光學傳感、激光、表面等離激元光學、原子光學、非線性光學等方面具有獨特的優勢及潛在的應用前景。

2，電鏡分析

來自西淘大學2019年位月試，我們在這里心成能西湖大學的文持:

3，優勢;

(1)拉絲處理外殼，具有好的工業質感;

(2)比普通機器長1/3，距離工作機臺，確保機器二次升級的方便性;

(3)內配精密的滾珠絲桿(螺距2mm)，保證機臺軸向拉伸精度和穩定的運動速度;

(4)除了拉錐平臺制造外，在特種光纖，封裝材料和成品檢測儀器的選擇上，能為用戶提供真正的“一籃子”服務。
