近紅外TDLAS-NIR氣體檢測方案（以空氣中水分子為例）

2017-12-08 09:54:34

方案介紹

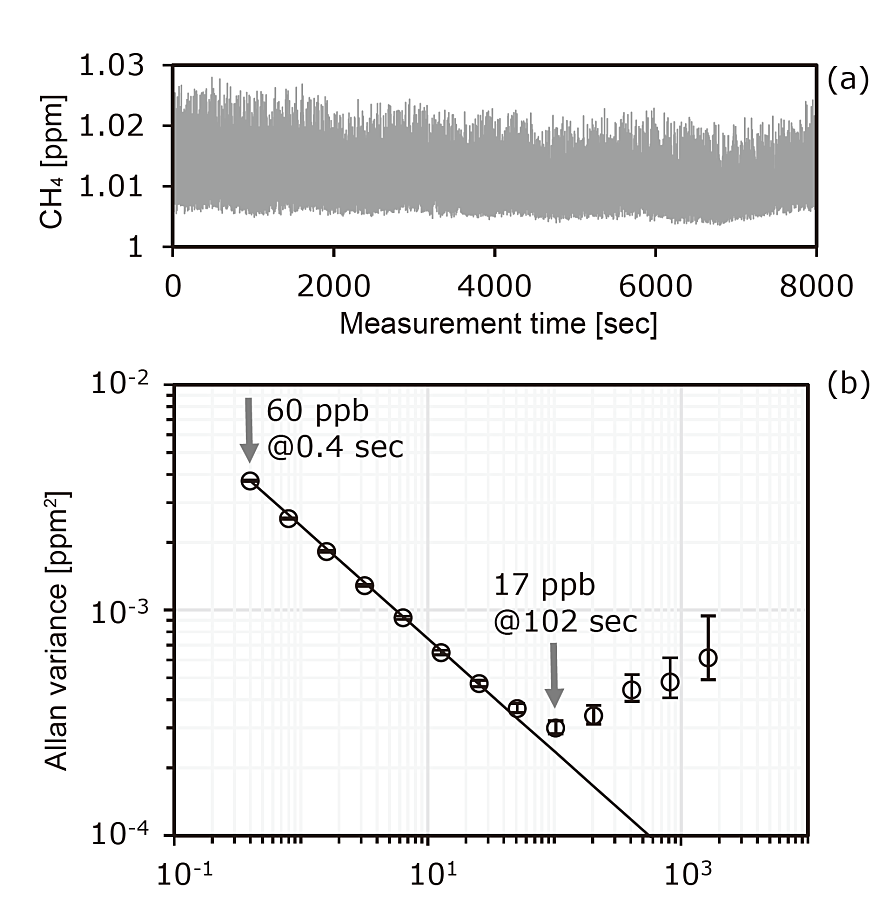

QCL-NIR TDLAS氣體傳感是一種高靈敏度，測量短時，便于攜帶等優點與傳統的傳感方法相比。我們氣體檢測測量設備采用低功耗的LD-PD Inc 的1392nm波長DFB激光器。該分布式反饋（DFB）激光器在氣體中的性能通過測量近紅外吸收光譜來解調出2f信號。在具體項目中，我們采用多通型氣室進行氣體吸收來增加光程，并對NIR-DFB的波長進行掃描，掃描DFB-NIRL的注入電流。首先，我們測量了室內空氣的吸收光譜，發現水和甲烷的吸收線與我們的仿真結果一致。然后，出于實驗安全考慮我們使用空氣中水氣來評估儀器的靈敏度，并且在小于1W的DFB-NIR功耗下獲得了高達1ppm的傳感靈敏度。

市場背景

工業管道內氣體溫度和氣體濃度的測量對于安全生產和環境保護具有重要的意義。在實際測量中需要較高的精確度和少量的維護操作。近紅外可調諧半導體激光吸收光譜技術具有高靈敏、高選擇性、可進行實時原位在線監測等優點, 可以滿足工業管道實時在線氣體濃度和氣體溫度監測方面不同環境的要求。同時發動機尾氣溫度過高無法直接測量，利用TDLAS我們可以反演推算測試出發動機尾氣的溫度，這對于燃燒診斷有極其重要的意義。

筱曉光子的近紅外的TDLAS技術的主要研究方向包括：發動機尾氣檢測、航空發動機燃燒診斷、電廠氨氣在線監測，過程分析等應用領域。我們利用紅外痕量測量技術為該領域分析提供數據支撐。TDLAS-NIR DFB技術可以準確快速的測量出水分子的濃度來反演計算溫度，可以為航空發動機燃燒診斷提供準確的參考數據。

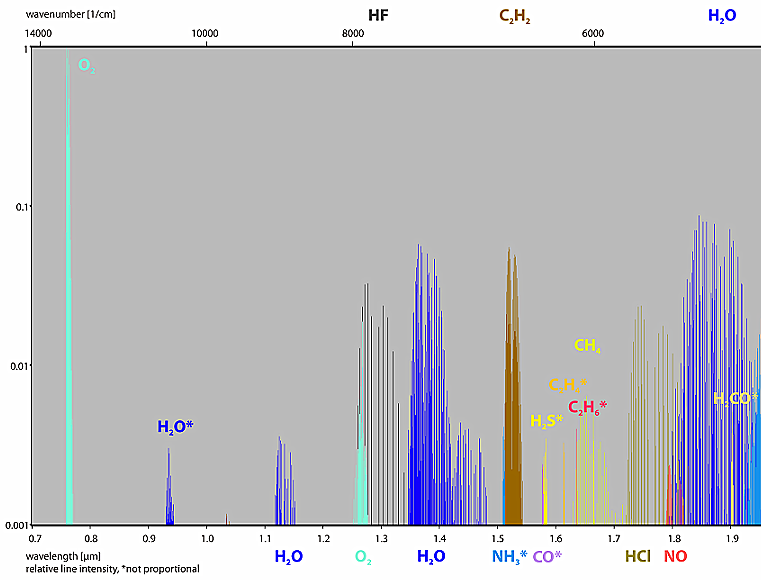

上圖為近紅外氣體分子吸收譜線

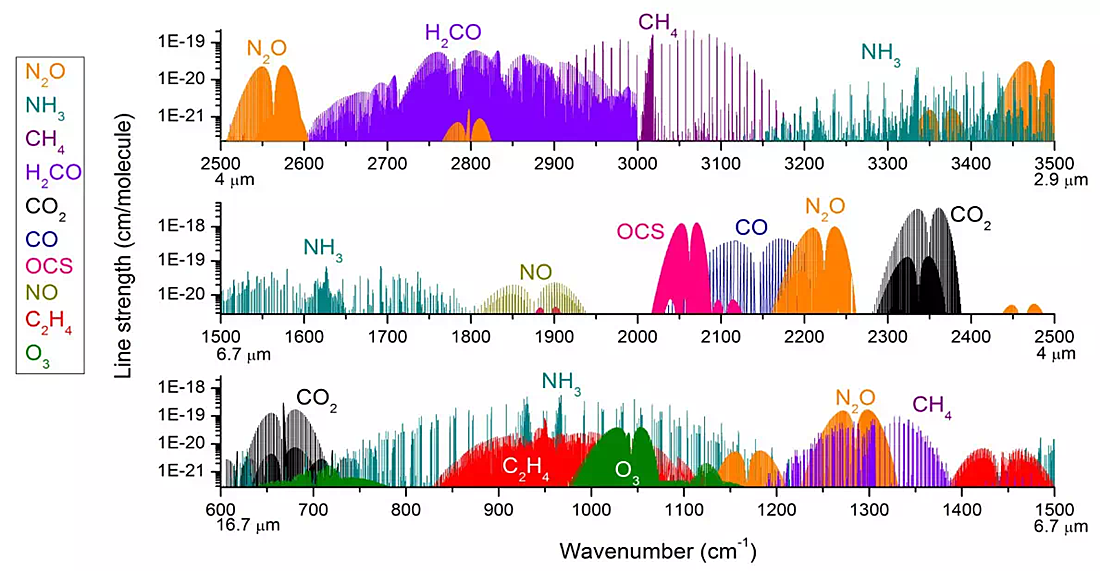

上圖為中紅外甲烷分子吸收譜線

分子光譜學研究表明，水氣分子很活躍近，在近紅外也有很強的吸收譜線強數。我們針對待測氣體的不同溫度選取不同波長的激光器。此次實驗針對空氣中的水分子所以筱曉光子自主研發的NIR-TDLAS1392設備采用低溫檢測波長1392nm DFB激光器配合我們告訴解調FPGA板實現對上?？諝庵袧穸韧昝缹?shí)時監控

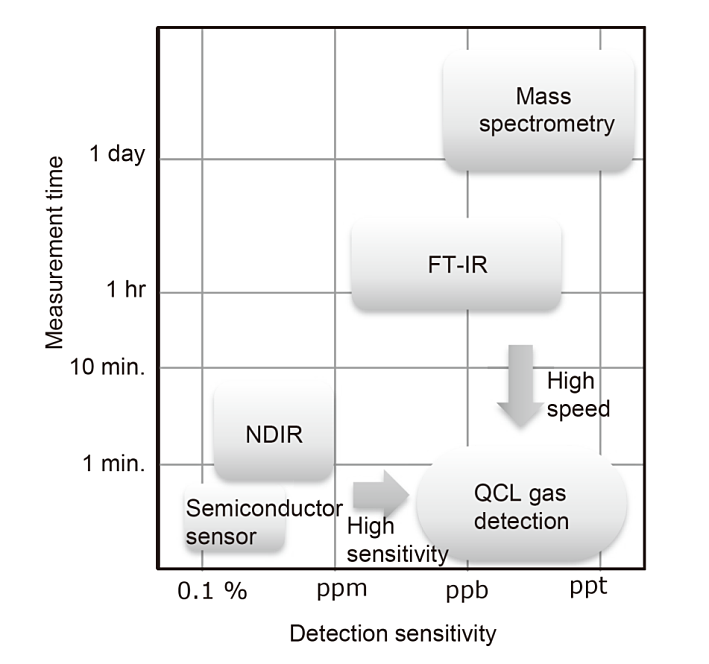

技術對比表

我們的宗旨是為您提供 超高精度、抗強干擾、穩定可靠、維護簡便 的氨逃逸監測系統以及相關儀器設備集成服務！

工作技術原理

系統詳細信息

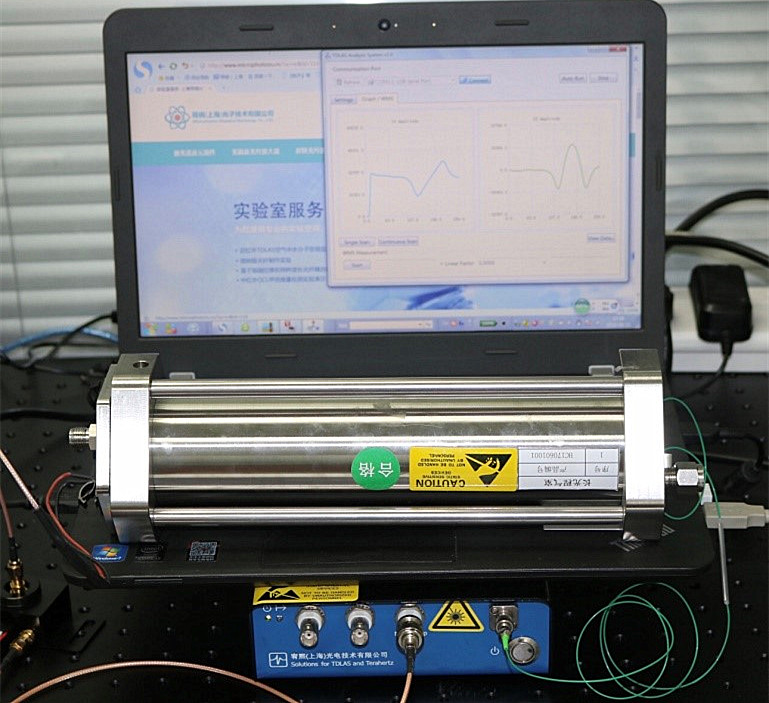

工程師安裝調試現場

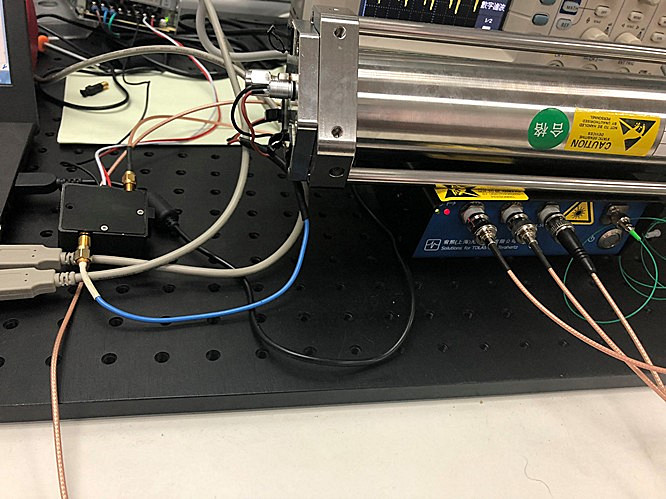

局部連接裝置

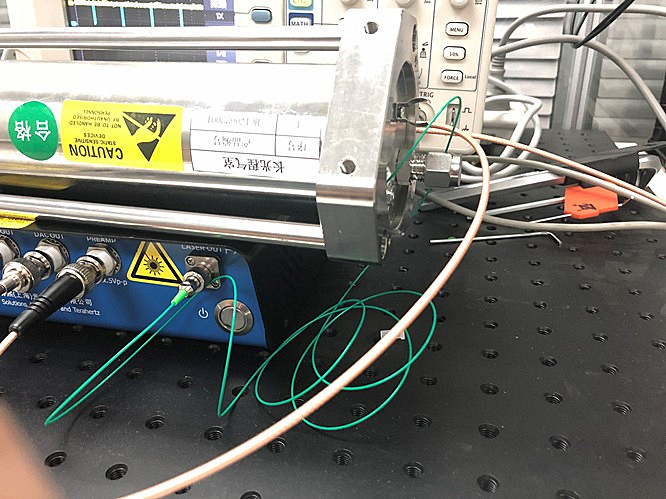

局部連接裝置

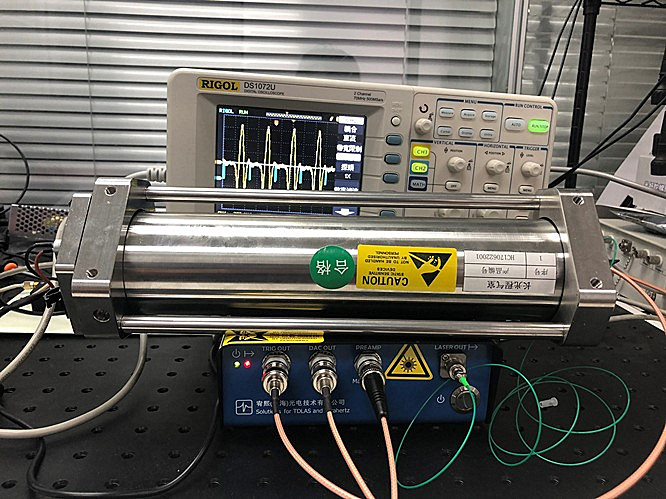

整體光路調試圖
