【資訊】上海光機所在摻釹鈧酸釓激光晶體研究方面取得進展

2025-03-05 16:36:24

　　近期，中國科學院上海光學精密機械研究所先進激光與光電功能材料部激光晶體研究中心杭寅研究員團隊在摻釹鈧酸釓(Nd:GdScO3)激光晶體研究方面取得進展，相關成果以“Nd:GdScO3 crystal: Polarized spectroscopic, thermal properties, and laser performance at 1.08 μm”為題發(fā)表于Optics and Laser Technology。

　　Nd:GdScO3晶體屬于正交晶系，具有聲子能量小、對結構畸變耐受性高、可直接產生偏振激光輸出等特點，是一種新型的激光晶體。然而，由于該晶體熔點較高(>2100oC)，獲得大尺寸晶體不易，在一定程度上限制了對它的研究與應用。

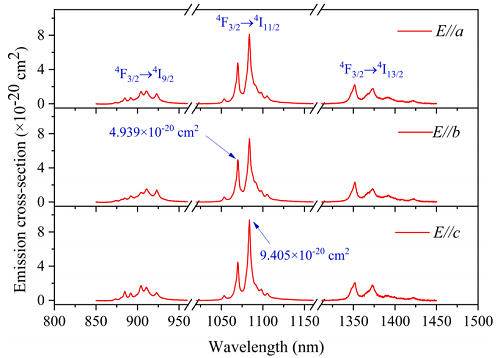

　　圖1. Nd:GdScO3晶體的發(fā)射截面

　　圖2. Nd:GdScO3晶體連續(xù)激光輸出

　　圖3. 激光光譜

　　研究團隊采用提拉法成功生長出Nd:GdScO3晶體，系統(tǒng)地對晶體的結構、熱學、光譜和激光性能進行了研究。Nd:GdScO3晶體在806.5nm處的吸收截面為4.67×10-20 cm2.在~1.08μm處的發(fā)射截面為9.405×10-20 cm2.相應的熒光壽命為147.4μs。通過JO光譜理論計算晶體的輻射壽命為187.36μs，發(fā)光量子效率為78.7%。報道了Nd:GdScO3晶體的激光性能，當晶體吸收6.91W的泵浦功率時，獲得了3.16W連續(xù)激光輸出，斜效率47.5%，激光波長為1085.4nm。研究結果表明Nd:GdScO3晶體是一種性能優(yōu)良的激光晶體材料，有望應用于激光加工、激光焊接、激光醫(yī)療等領域。

　　參考文獻： 中國光學期刊網(wǎng)

　　您好,可以免費咨詢,技術客服,Daisy

　　官網(wǎng)：筱曉(上海)光子技術有限公司

　　歡迎大家給我們留言，私信我們會詳細解答，分享產品鏈接給您。

　　免責聲明：

　　資訊內容來源于互聯(lián)網(wǎng)，目的在于傳遞信息，提供專業(yè)服務，不代表本網(wǎng)站及新媒體平臺贊同其觀點和對其真實性負責。如對文、圖等版權問題存在異議的，請聯(lián)系我們將協(xié)調給予刪除處理。行業(yè)資訊僅供參考，不存在競爭的經(jīng)濟利益。
