調諧范圍：10nm；3dB帶寬0.8nm；透射端口損耗 ＜0.9dB；反射端口損耗 ＜1.8dB；光纖接頭 FC/APC；操作溫度 0-45℃
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152675 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
濾波器的核心部件是光折射率成周期性變化的光纖布拉格光柵。當一束廣譜的光束被傳播到光纖布拉格光柵的時候，光折射率被改變以后的每一小段光纖就只會反射一種特定波長的光波，這個波長稱為布拉格波長，而其它波長的光波都會被傳播。應變的改變會同時影響光纖布拉格光柵有效的光折射率 以及光柵周期 ，因此可以改變光柵反射光波的波長。 在這種裝置中，布拉格波長可以通過簡單地用細螺紋螺釘拉伸光柵來調諧達到調諧波長的目的。
● 極窄的濾波帶寬
● 寬波長可調諧范圍：10nm
● 超高信噪比可達29dB
● 好的濾波響應
● 超低插損
● 接受客戶不同可選要求定制
● 光信號選擇與過濾
● 背景噪聲抑制
● 可調諧激光器等應用
可選波長 | 1545nm-1555nm | |||
調諧范圍 | SMF28e : 10nm；保偏光纖 : 5nm | |||
3dB帶寬 | 3dB帶寬：0.8nm（1545-1555nm） | |||
光纖接頭 | FC/APC or FC/PC ; SC/APC or SC/PC or patch cord | |||
操作溫度 | 0-45℃ | |||
封裝尺寸 | H : 48mm；L : 125mm + 10mm(Connectors)； W : 105mm | |||
重量 | 450g | |||
一、測試光源光譜圖
PN：LP-SLD-1550-B-15-40-SM
SN：LP00005

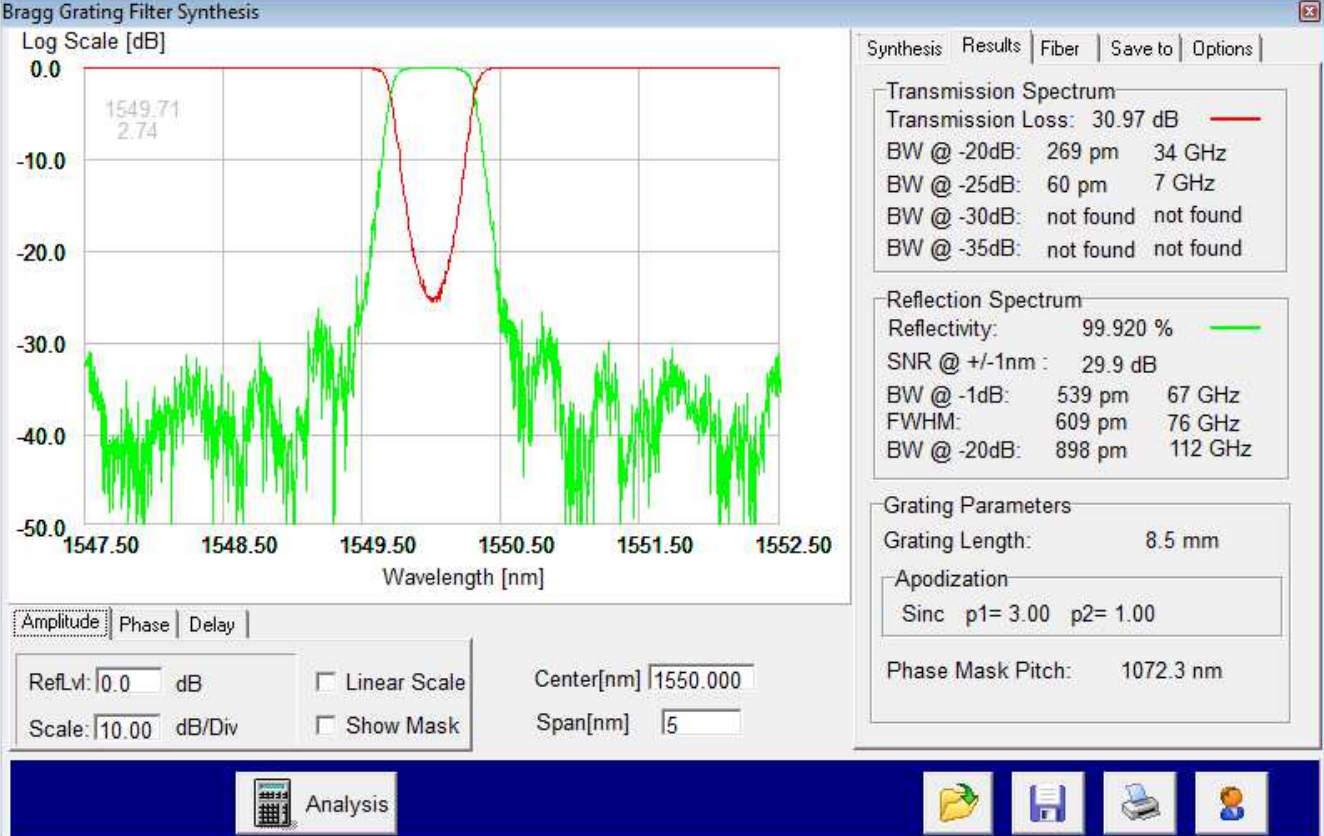

二、實測光譜圖
訂購信息：
可選波長
1305nm-1315nm
1535nm-1545nm
1545nm-1555nm
1555nm-1565nm
