寬帶半導體光放大器1020nm 增益27dB PM980.pdf
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
增益平均波長：1020nm；增益帶寬FWHM：110nm；小信號增益：27dB；飽和輸出功率：15dBm；噪聲系數：7.5dB；光纖類型： PM980
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : B80021135 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Semiconductor optical amplifiers SOA半導體光放大器 , booster optical amplifiers（BOA升壓光放大器）是使用半導體提供增益介質的放大器。它們具有與法布里-珀羅激光二極管相似的結構，但在端面具有抗反射設計元素。最近的設計包括抗反射涂層以及傾斜的波導和窗口區域，可以將端面反射減少到低于 0.001%。由于這會造成腔體的功率損失大于增益，因此會阻止放大器充當激光器。
高性能半導體光放大器在放大要遠距離傳輸?shù)模ü猓┬盘?hào)時te別有用，因?yàn)樾盘?hào)丟失的威脅很大。由于光信號被直接放大，之前轉換為電信號變得多余，從而提高了傳輸效率。該技術通常用于 WDM 網絡，用于功率分配和損耗補償。
由于我們的產品組合包括各種放大器，因此了解哪種 SOA 最適合相應的應用非常重要。我們列出了一些與我們各種產品的適用性相關的最重要的特性：
增益（一般）參數增益以 dB 為單位突出顯示信號放大強度。我們的 SOA 的增益范圍為 20-48 dB。更高的增益與輸出信號的功率直接相關。
增益帶寬 除了我們各自的半導體光放大器的一般波長外，增益帶寬還定義了 SOA 可以有效覆蓋的頻譜以及可以放大哪些信號。我們提供 775-1285 nm 的放大器，帶寬為 20-110 nm。
飽和度 該參數很重要，因?yàn)樗枋隽薓ax. 輸出功率，對于我們的 SOA，其范圍為 12-18 dBm。較高的輸出功率通常是有利的，因?yàn)樗黾恿诵盘?hào)穩定性。
噪音 半導體光放大器的噪聲系數通常決定放大自發輻射（ASE）的功率。優選地，這個值應該是低的，因?yàn)锳SE使放大失真。接近理想的噪聲水平約為5 dB——由于技術限制，低于3 dB的值幾乎是不可能實現的
產品特點:
? 高增益 (>27dB)
? 寬帶（970-1080nm）增益
? 強線性偏振
? RoHS 認證
應用:
?掃頻源，可調諧激光器
?升壓光放大器
?光學前置放大器
?光學相干斷層掃描（OCT）
規格
測試說明: 連續工作，芯片溫度25°C，外殼安裝在室溫散熱器上
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
工作電流(Iop) | 550 | 600 | mA | |
正向電壓 @ Iop | 1.6 | 1.8 | V | |
增益 | ||||
小信號增益1 2 | 27 | 30 | dB | |
增益平均波長1 | 1005 | 1020 | 1035 | nm |
增益帶寬1 @ -3dB | 90 | 110 | nm | |
增益飽和輸出功率2 @ -3dB | 10 | 15 | dBm | |
噪聲系數3 *** | 8 | dB | ||
| 放大自發輻射 | ||||
每個端口的ASE光功率 | 7 | 10 | mW | |
ASE平均波長 | 1010 | 1020 | 1030 | nm |
ASE帶寬@ -3dB | 90 | 110 | nm | |
| ASE頻譜下降幅度 | 4 | 7 | dB | |
ASE 基態Max. 位置 ASE ground state maximum position | 1030 | 1040 | 1050 | nm |
ASE 激發態Max. 位置 ASE excited state maximum position | 960 | 970 | 980 | nm |
ASE**譜波紋3(RMS在1nm范圍內，10pm分辨率) | 0.2 | 0.5 | dB | |
ASE 上升時間 | 0.15 | ns | ||
ASE 下降時間 | 0.5 | ns | ||
ASE每個端口的偏振消光比(PER) | 15 | 20 | dB | |
1，在-25dBm輸入光功率下
*無輸入光
2，在增益Max. 的波長
**來自輸出端口
3，在ASEMax. 波長
***NF=10log10（2ρASE/Ghγ）[D.Baney等人，光纖技術，6122（2000）]
jue對Max. 額定參數 | |||
參數 | Min. 值 | Max. 值 | 單位 |
SOA 反向電壓 | - | 2 | V |
SOA 連續波正向電流 | - | 800 | mA |
輸入光功率 | - | 20 | dBm |
熱電冷卻器電流 | - | 3 | A |
熱電冷卻器電壓 | - | 4 | V |
光纖彎曲半徑 | 3 | - | cm |
芯片工作溫度范圍 | 10 | 40 | °C |
外殼工作溫度范圍 | 0 | 70 | °C |
儲存溫度范圍 | -40 | 85 | °C |

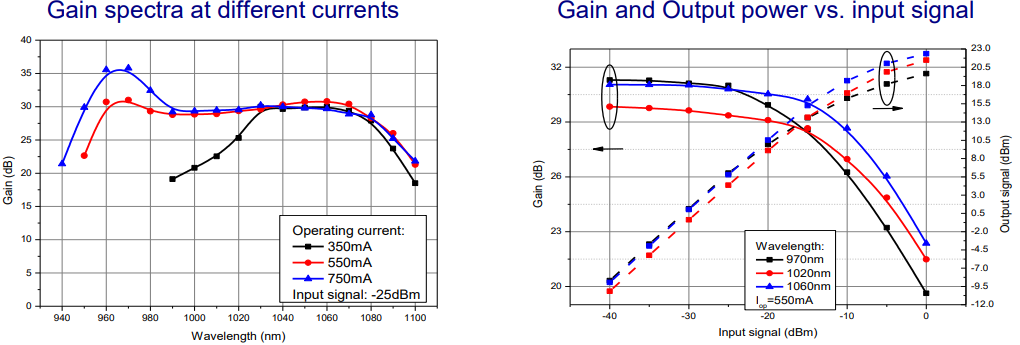

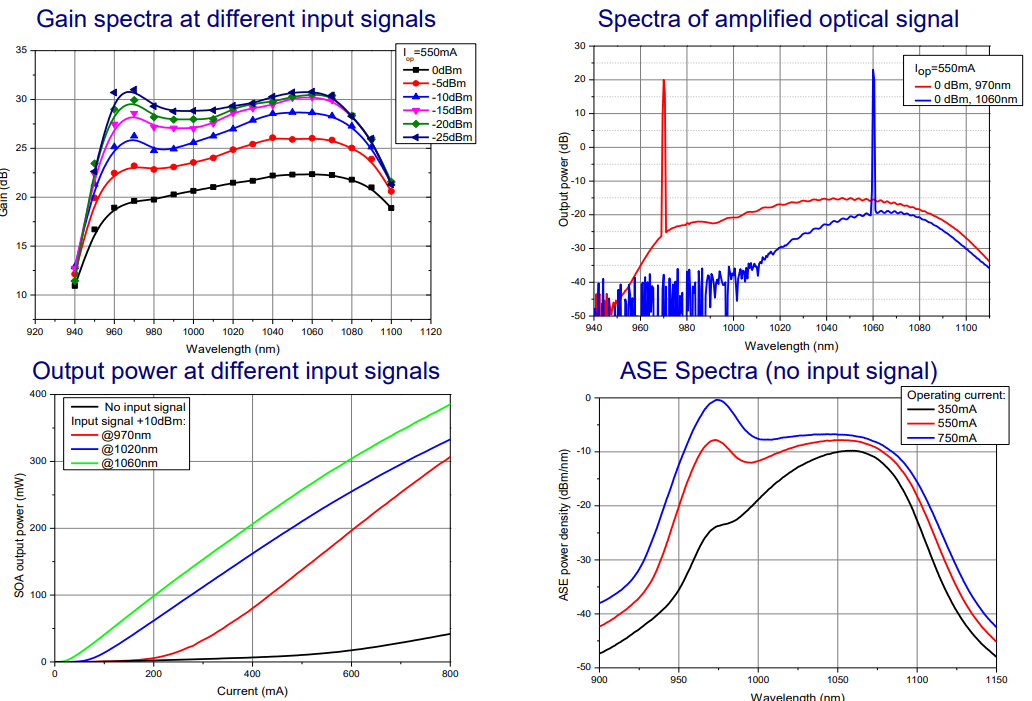

典型性能
僅供參考,測試條件：連續工作，芯片溫度25°C，外殼安裝在室溫散熱器上

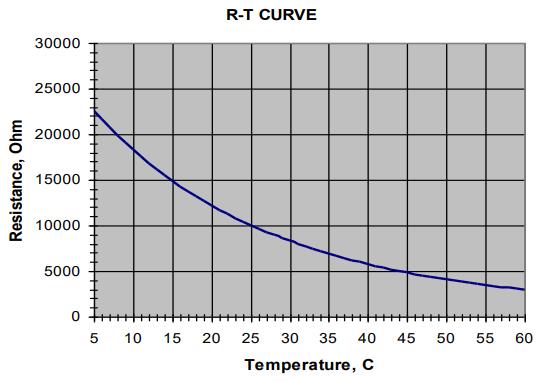

熱敏電阻規格 | 光纖規格 | |||||||
參數 | 數值 | 單位 | 參數 | HI1060 | PM980 | 單位 | ||
熱敏電阻 典型 | NTC | - | NA 典型 | 0.14 | 0.12 | |||
電阻 @25°C | 10 ± 0.1 | kOhm | 截止波長 | 920±50 | 900±70 | nm | ||
Beta 0-50°C | 3375±1% | K | 模場直徑@850nm | 6.2±0.3 | 6.6±0.3 | μm | ||
| 包層直徑 | 125±1 | 125±1 | μm | ||||
涂覆層直徑 | 245±15 | 245±15 | μm | |||||
長度(每個端口) | 1.0 ± 0.1 | m | ||||||
接口 | FC/APC(narrow key) | |||||||
連接器對準熊貓型光纖:
輸出光沿PM光纖的慢軸偏振。
| ||||||||

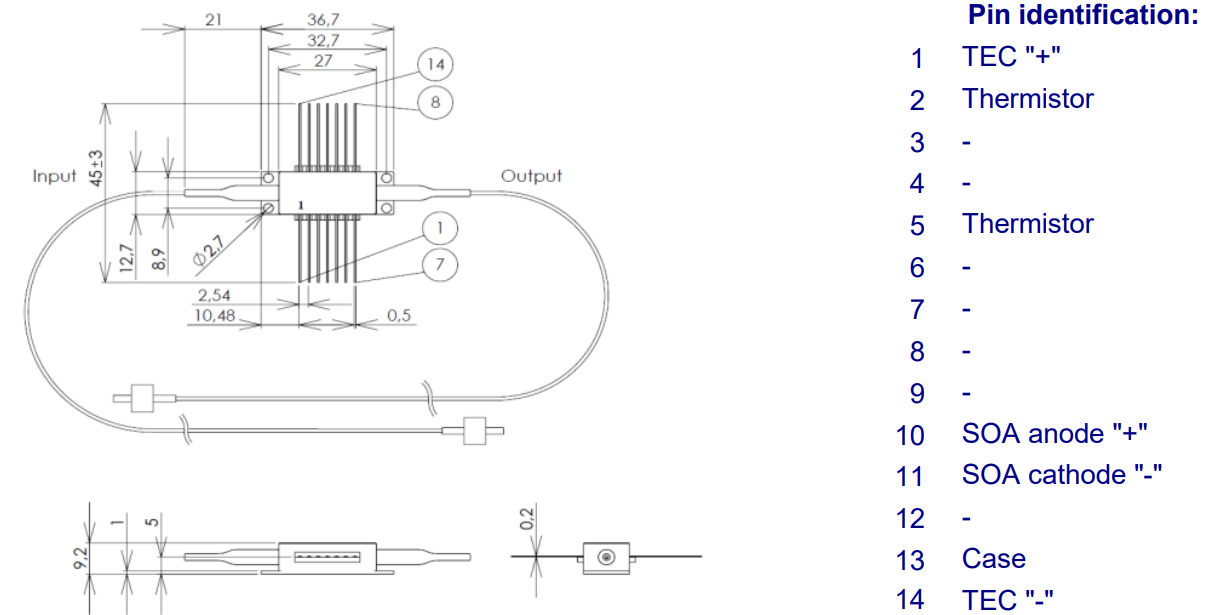

尺寸及引腳 mm
光纖耦合助推半導體光放大器-BOA (新品)
| 零件號 | 增益平均波長 | 增益帶寬FWHM 1 | 輸出功率1 | 飽和輸出功率2 | ASE紋波RMS 3 | 偏振消光比PER | 工作電流 |
|---|---|---|---|---|---|---|---|
| nm | nm | mW | dBm | dB | dB | mA | |
| BOA-1060-80-YY-120mW | 1060 | 80 | 120 | 20 | 0.01 | 20 | 400 |
| BOA-1310-50-YY-200mW | 1305 | 50 | 250 | 21 | 0.1 | 18 | 1000 |
光纖耦合半導體光放大器 (SOA) 的典型參數
| 零件號 | 增益平均波長 | 增益帶寬FWHM 1 | 小信號增益1 | 飽和輸出功率2 | 噪聲系數 | 增益Max. 波長 | 增益頻譜下降 | ASE功率 | ASE紋波RMS 3 | 偏振消光比PER | 工作電流 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| nm | nm | dB | dBm | dB | nm | dB | mW | dB | dB | mA | |
| SOA-780-20-YY-30dB | 775 | 20 | 32 | 15 | 6.5 | 775 | – | 7 | 0.03 | 14 | 300 |
| SOA-1000-100-YY-30dB | 1000 | 100 | 33 | 18 | 6.5 | 960, 1030 | 1 | 25 | 002 | 20 | 600 |
| SOA-1020-110-YY-27dB | 1020 | 110 | 27 | 15 | 7.5 | 970, 1040 | 4 | 15 | 0.02 | 20 | 450 |
| SOA-1030-20-YY-40dB | 1030 | 20 | 40 | 18 | 8 | 1030 | – | 70 | 0.03 | 20 | 400 |
| SOA-1060-20-YY-40dB | 1060 | 22 | 40 | 18 | 8 | 1065 | – | 60 | 0.02 | 20 | 400 |
| SOA-1060-90-YY-30dB | 1060 | 90 | 30 | 18 | 5 | 1060 | – | 7 | 0.02 | 20 | 400 |
| SOA-1080-20-YY-40dB | 1080 | 27 | 38 | 17 | 7 | 1085 | – | 40 | 0.02 | 20 | 400 |
| SOA-1130-20-YY-35dB | 1125 | 25 | 35 | 15 | 10 | 1125 | – | 30 | 0.03 | 20 | 600 |
| SOA-1140-90-YY-24dB | 1140 | 90 | 24 | 17 | 4.5 | 1110, 1170 | 5 | 1 | 0.01 | 20 | 400 |
| SOA-1190-90-YY-20dB | 1190 | 90 | 20 | 15 | 6.5 | 1160, 1225 | 5 | 0.7 | 0.02 | 20 | 300 |
| SOA-1250-110-YY-27dB | 1250 | 110 | 27 | 15 | 7.5 | 1210 , 1280 | 6 | 5 | 0.05 | 20 | 900 |
| SOA-1290-40-YY-25dB | 1285 | 45 | 24 | 12 | 7.5 | 1290 | – | 1 | 0.02 | 20 | 400 |
1 – @ – 25dBm 輸入信號，Max. 增益
2 – @ – 3dB，Max. 增益
3 – @ ASE Max. 值，1 nm 范圍內的 RMS，10pm 分辨率
安全及操作指引
這種設備發出的光是不可見的，可能對人眼有害。在設備操作時，避免直視光纖接頭。操作時必須戴上合適的激光安全眼鏡，并打開連接器。
jue對z高評級只適用于BOA的短期內。長時間暴露在Max. 額定值下或暴露在多個Max. 額定值下可能會導致設備損壞或影響設備的可靠性。超過Max. 額定值操作BOA可能導致設備故障或安全隱患。該組件所使用的電源必須確保不能超過Max. 正向電流。
散熱器上的BOA需要合適的散熱片。BOA必須用4顆螺釘安裝在散熱器上(螺栓以x型方式固定，初始扭矩設置為0.075Nm，最終x型螺栓以0。15Nm)或夾鉗。散熱器表面平整度偏差小于0.05mm。機箱底部與散熱器之間的熱界面建議使用銦箔或?qū)彳洸牧?。這是不可取的使用熱潤滑脂。
請勿拉扯光纖。請勿將光纖彎曲半徑小于3cm。操作BOA時，請使用干凈的光纖接頭。如有必要，請定期檢查和清潔連接器。清潔連接器時，只需使用潔凈室兼容的紙巾，涂上一些異丙醇，仔細清潔連接器的小面，或使用專用的光纖清潔工具。清潔時，請關閉BOA電流。
靜電放電會導致設備故障。采取必要的防靜電措施。
