單模截至波長 720nm；纖芯直徑 4.0um；數值孔徑 0.14；模場直徑（μm） 4.6±0.5@780nm&5±0.5@850nm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : C80010031 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
單模光纖(Single Mode Fiber, SMF)是指在確切波長，只支持一個傳輸橫模的光纖（可容許兩個簡并的偏振態模）。單模光纖通常纖芯在10微米量級，纖芯和包層之間的折射率差很?。?1%)。 由于單模光纖具有單模傳輸距離遠、傳輸帶寬大、低傳輸損耗、無模間色散、可靠性強等特性，可以應用在戶外長距離數據傳輸、光纖通信、光纖傳感等領域。HI780光纖與耦合器熔接時具有很低的熔接損耗，且適用于器件連接器生產加工制造。
產品特點
● 出色的一致性和均勻性
● 很強的機械穩定性和可靠性
● 優秀的幾何控制
● 高纖芯折射率
● 高耦合效率
● 高數值孔徑
產品應用
● 低損耗拉錐分束器
● 光纖耦合器和DWDM（密集波分復用）器件
● 短波長激光器和LED光源
● 傳感器和陀螺儀技術參數
參數 | 數值 |
工作波長范圍 | > 780nm |
纖芯數值孔徑 | 0.14 |
模場直徑 | 4.6 ± 0.5um @ 780 nm 5.0 ± 0.5um @ 850nm |
截止波長 | 720 ± 50nm |
纖芯衰減 | 4.3db/km @ 780 nm 3.0db/km @ 850 nm |
包層直徑 | 125 ± 0.5μm |
纖芯直徑 | 4.0um |
涂層直徑 | 245 ± 10μm |
纖芯/包層偏差 | ≤0.3μm |
工作溫度范圍 | -60 to 85 |
強度測試水平 | 100kpi 或 200kpi |
彎折損耗 | < 0.05(dB/turn) (20 mm O.D.; 850 nm) |
纖芯折射率 | 1.463 @ 651 nm |
標準長度 | 500 m, 1 km, 2, km, 5 km |
色散 | -132(ps/nm/km) @780 nm -99(ps/nm/km) @850 nm |

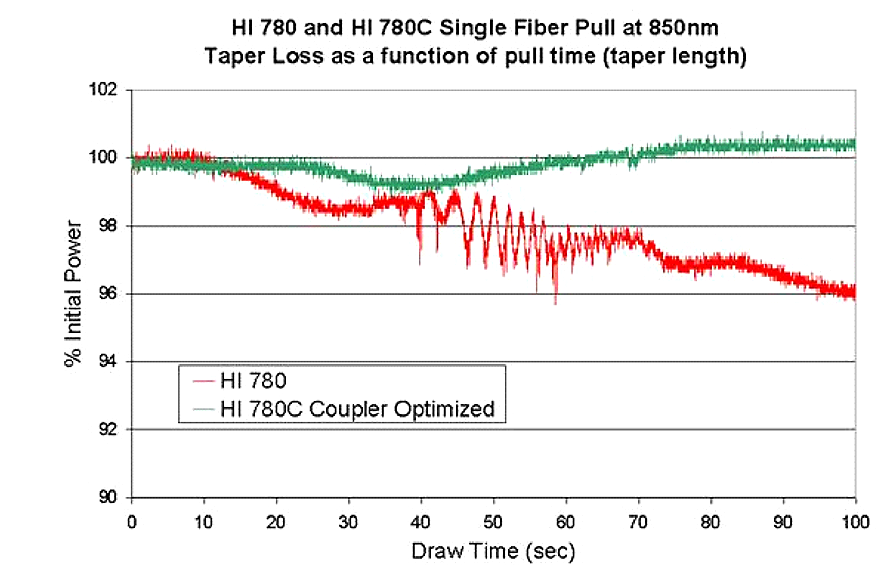

拉伸測試曲線
