直徑：38.1(1.5)mm (inches) 尺寸公差：1+ /-0.25mm 通光孔徑 ：>=90% 表面質量； scr/dig：80/50 (雙面拋光) 表面粗造度：Rz 0.025 (TPX) 表面精度； ±0.01mm偏離理想平面 厚度：3.0mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80160172 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
我們提供由晶體和聚合物材料制成的太赫茲窗片。同時我們也接受定制服務，我們會根據客戶提供的具體尺寸圖以及所需要的THZ材料提供特殊定制服務。TPX是很硬的固體材料，可以用來加工成不同的光學元件，如透鏡和窗口鏡。而且通常TPX還可用在CO2激光泵浦分子激光的系統中作為輸出窗口鏡。因?yàn)樗鼘?duì)整個THZ波段都是透明的，并且可以反射10微米的泵浦光。TPX窗口鏡還可以在低溫保持器中作為“冷”窗口。因?yàn)門PX在THZ波段的透明度和溫度無關，折射率的溫度系數3.0*10-4 K-1 (for the range 8-120 K)。
TPX，HRFZ Si，ZEONEX材料可供選擇
不同標準尺寸1inch，2inch
接受客戶定制服務
太赫茲時域系統
太赫茲源窗片
中遠紅外氣體探測
科學實驗室研究
THZ量子級聯激光器波片
中遠紅外濾波片
1，晶體材料
1.1 HRFZ Si窗片

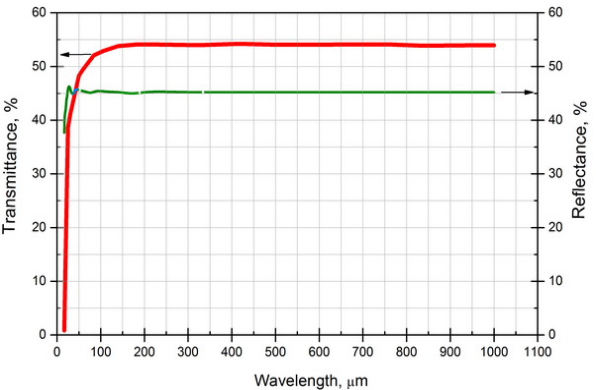

圖1。高電阻率硅的透射率和反射率。太赫茲范圍。

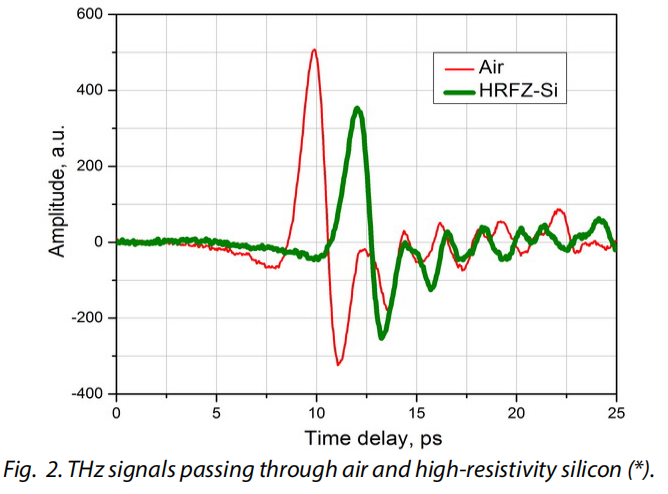

圖2。通過空氣和高電阻率硅的太赫茲信號（*）。

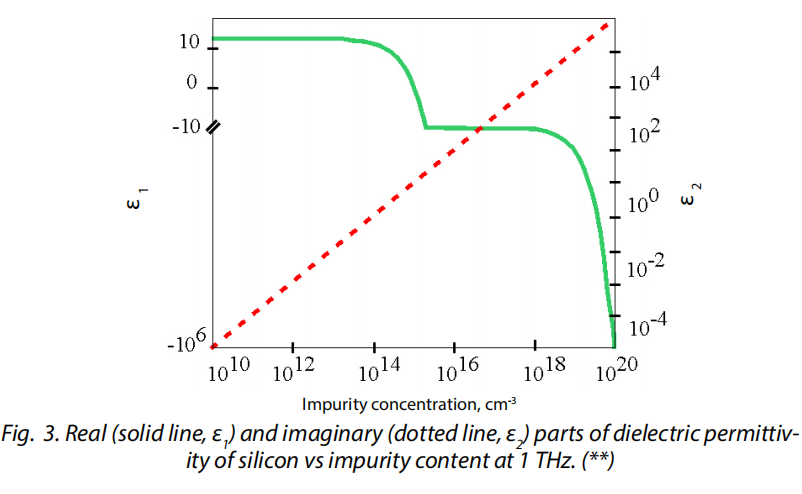

圖3。在1THz下，硅的介電常數與雜質含量的實部（實線，ε1）和虛部（虛線，ε2）。（**）
材料 | HRFZ-Si |
類型 | 平面-平面 |
可用尺寸, mm | to 150 |
直徑或橫切公差, mm | +0.0 / -0.1 |
厚度公差, mm | +/-0.1 |
通光孔徑, % | >=90 |
平行度, arc. min | 3 |
表面質量 (雙面拋光), scr/вig | 60/40 |
表面精度, mm | +/-0.01偏離理想平面 |
涂層 | 應要求提供AR涂層 |
以下窗片可從庫存中獲得
No. | 直徑, mm (inches) | 厚度, mm |
1 | 25.4 (1.0) | 1.0 |
2 | 38.1 (1.5) | 1.0 |
3 | 50.8 (2.0) | 1.0 |
4 | 76.2 (3.0) | 1.0 |
5 | 101.6 (4.0) | 1.0 |
可根據要求定制尺寸
1.2 THz級石英晶體和THz級藍寶石窗片

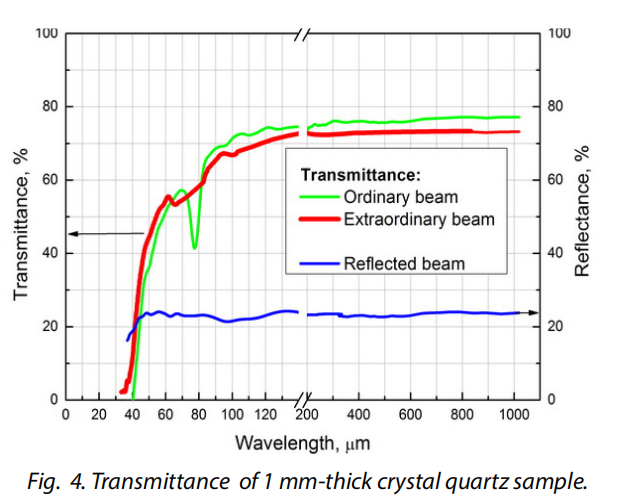

圖4。1mm厚晶體石英樣品的透射率。

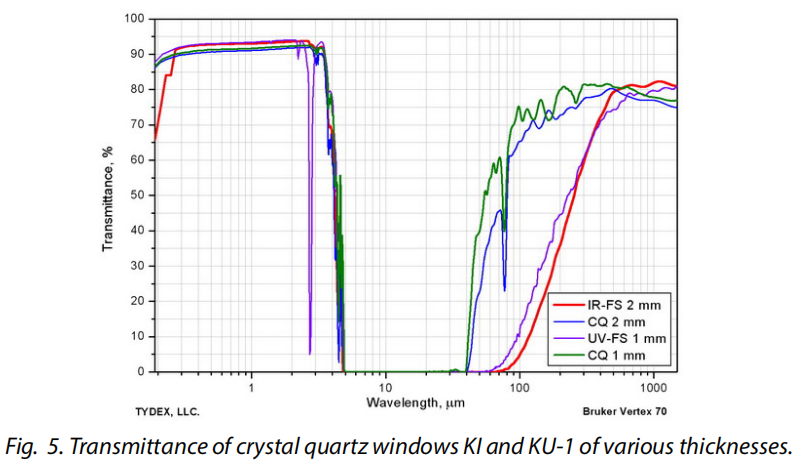

圖5。不同厚度的石英晶體窗口KI和KU-1的透射率

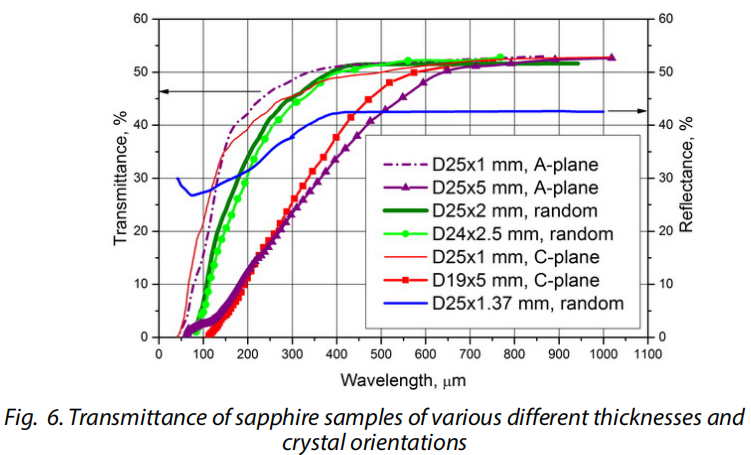

圖6。不同厚度和晶體取向的藍寶石樣品的透射率
材料 | THz級石英晶體 (z-cut) and THz 級藍寶石窗片 |
類型 | 平面-平面 |
尺寸公差, mm | +/-0.1 |
通光孔徑, % | >=90 |
平行度, arc. min | 5 |
表面質量 (雙面拋光), scr/dig | 80/50 |
表面精度, mm | +/-0.01 偏離理想平面 |
涂層 （對于石英晶體) | 應要求提供AR涂層 |
太赫茲級石英晶體窗片尺寸如下：
No. | 直徑, mm (inches) | 厚度, mm |
1 | 25.4 (1.0) | 1.0, 2.0, and 3.0 |
2 | 38.1 (1.5) | 1.0, 2.0, and 3.0 |
3 | 50.8 (2.0) | 1.0, 2.0, and 3.0 |
其他尺寸和定制設計可根據要求制造。以下尺寸的太赫茲級石英晶體可用：
對于沿Z軸生長的晶體Z-axis: X >=100 mm, Y>=150 mm and Z up to 35 mm
對于沿X軸生長的晶體 X-axis: X up to 30 mm, Y>=100 mm and Z>=125 mm.
可根據要求提供太赫茲級藍寶石窗片。不同尺寸的成品可現貨供應或在一周內供應。
2. 聚合物
2.1 TPX windows

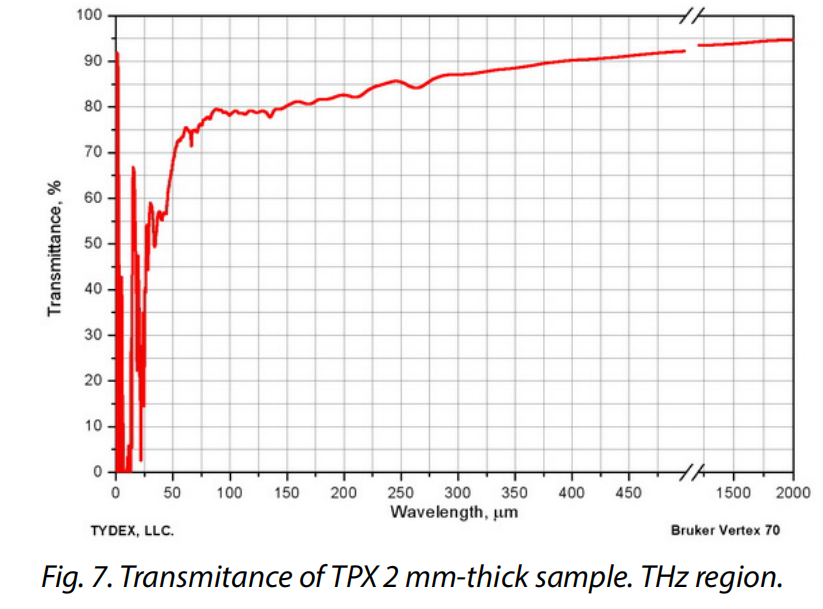

圖7。TPX 2 mm厚樣品的透光率。太赫茲區域。

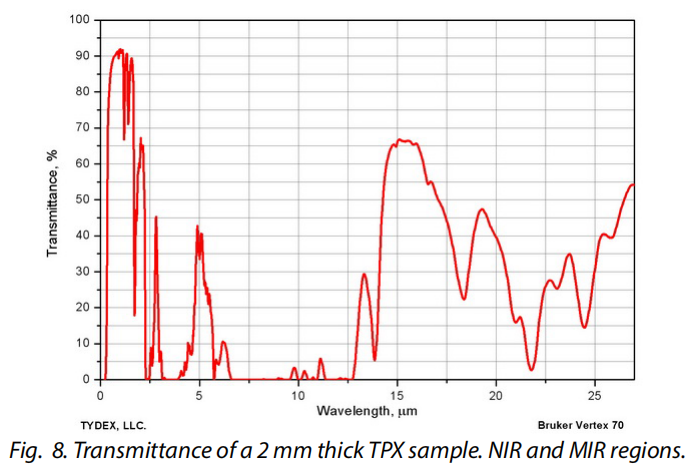

圖8。2mm厚TPX樣品的透射率。NIR和MIR區域。

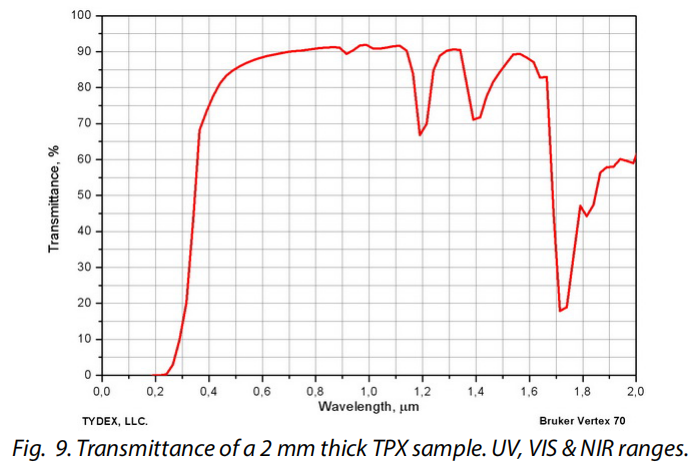

圖9。2mm厚TPX樣品的透射率。紫外線、可見光和近紅外范圍。

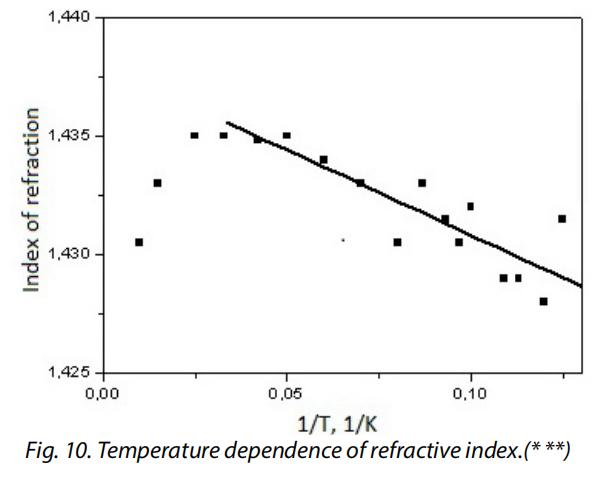

圖10。折射率的溫度依賴性。（***）

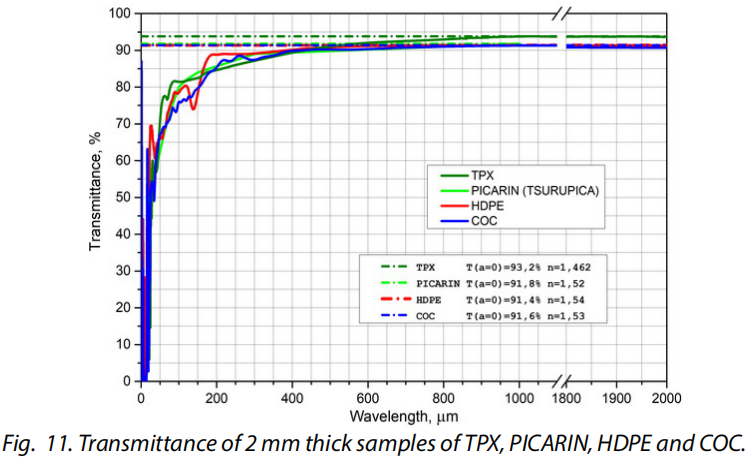

圖11。2 mm厚的TPX、PICARIN、HDPE和COC樣品的透射率。
材料 | TPX |
類型 | 平面-平面，楔形（楔形為6mrad） |
可用直徑, mm | to 300 |
尺寸公差,1mm | + /-0.25 |
通光孔徑, % | >=90 |
表面質量, scr/dig | 80/50 (雙面拋光) |
表面粗糙度 | Rz 0.025 (TPX) |
表面精度, mm | ±0.01 偏離理想平面 |
以下TPX窗片有現貨供應：
No. | 直徑, mm (inches) | 厚度, mm |
1 | 25.4 (1.0) | 2.0 |
2 | 38.1 (1.5) | 3.0 |
3 | 50.8 (2.0) | 3.5 |
定制尺寸（Max. 厚度30 mm）可根據要求定制
2.2 ZEONEX 窗片

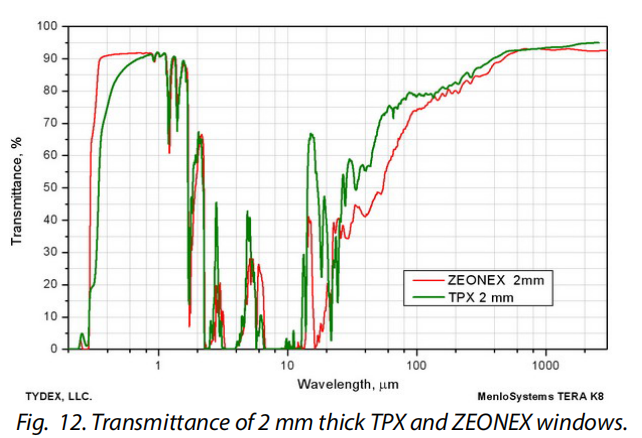

圖12。2mm厚TPX和ZEONEX窗戶的透光率
材料 | ZEONEX |
類型 | 平面-平面，楔形 |
可用直徑, mm | to 120 |
尺寸公差,1mm | + /-0.25 |
通光孔徑, % | >=90 |
表面質量, scr/dig | 80/50 (雙面拋光) |
表面粗糙度 | Rz 0.05 |
表面精度, mm | ±0.01 偏離理想平面 |
ZEONEX窗戶可根據要求制造。庫存材料的Max. 厚度為33 mm。
