波長范圍：1.1 - 6.5 μm 纖芯直徑：500±10um 包層直徑：550±15um NA：0.3±0.03 連接頭類型：FC/PC 金屬保護套管 PVC涂層 OD：3.7mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : C80010149 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
硫系玻璃光纖在1.1-6.5um的光譜范圍內傳輸中紅外激光，使用直徑為8um-500um的高性能CIR芯/包層光纖。廣泛應用于QCL的功率傳輸、光譜學、柔性紅外成像系統等。CIR光纖電纜可采用各種標準光纖直徑、SMA-905、FC/PC、FC/APC連接器和幾種類型的保護管。
采用雙聚合物夾套的先進拉伸工藝，使CIR光纖具有優異的機械強度和較高的柔韌性。在上述的光譜范圍內，低的光學損耗和較小的吸收峰確保了CIR光纖在廣泛的應用中的成功使用。
產品特點：
1.1–6.5μm范圍內的高透射率
2.5–4μm和4.5–5μm時的低光損耗0.2–0.3 dB/m
芯/包層結構，芯直徑跨度為8至500μm
溫度范圍-50℃+90℃
產品應用：
中紅外光譜學
靈活的紅外成像系統
柔性紅外測溫法
量子級聯激光器的功率傳輸
技術參數
參數 | 指標 |
光纖類型 | 硫系階躍折射率多模光纖 |
波長范圍 | 1.1 - 6.5 μm |
纖芯直徑 | 500±10um |
包層直徑 | 550±15um |
有效數值孔徑（NA) | 0.3±0.03 |
雙聚合物涂層（PVC涂層） | 700±30um |
光纖長度 | 1±0.05m |
最小彎曲半徑 | 100mm |
連接頭類型 | SMA-905; FC/PC or FC/APC |
溫度范圍 | -50°C to + 90°C |
保護套管 | 金屬 |
OD | 3.7mm |

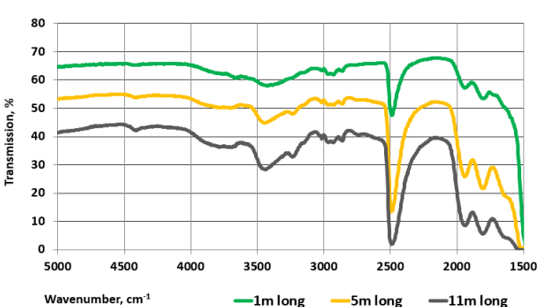

不同長度的CIR-光纖的透射光譜
CIR光纖的光損耗譜
● 在1.1-6.5um范圍內高透射率
● 在2.5-4um和4.5-5um范圍內超低光損耗0.2-0.3dB/m
● 芯徑為8-500um的包芯結構
● 溫度范圍為-50℃到90℃
● 中紅外光譜
● 柔性紅外測溫
● 柔性紅外成像系統
● 量子級聯激光器的功率傳輸
編號 | 類型 | 芯徑 | 包層 | 保護套 | 數值孔徑(NA) | 最小彎曲半徑 |
CIR8/300 | 單模 | 8±1 | 300±15 | 400±20 | 0.25±0.02 | 60 |
CIR50/250 | 少模 | 50±3 | 250±10 | 410±20 | 0.13±0.02 | 50 |
CIR250/300 | 多模 | 250±10 | 300±15 | 400±30 | 0.3±0.03 | 60 |
CIR340/400 | 多模 | 340±10 | 400±15 | 510±30 | 0.3±0.03 | 80 |
CIR500/550 | 多模 | 500±10 | 550±15 | 700±30 | 0.3±0.03 | 100 |
