首頁/ 產品中心 / 光纖/器件/加工 / 摻雜光纖(有源光纖)/ 稀土摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)

EOT 太赫茲 VCSEL 光纖定制橫河光譜儀 TDLAS EDFA 觀察鏡干涉儀超快激光器中紅外相機 光束質量分析儀光譜分析 TDLAS

稀土鉺摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)

鉺摻雜；摻Er濃度（mol ppm)：60；000；纖芯數值孔徑NA：0.12 +/- 0.02@ 3500 nm；纖芯直徑30±2μm；第一包層直徑：300±15μm 圓形形狀；光纖類根據數量?jī)r(jià)格；合同金額原則上不低于3500元

光纖類根據數量?jī)r(jià)格,合同金額原則上不低于3500元

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : C80010408
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

西北華中華東華南 Daisy
18602170419 同微信可掃碼
info@microphotons.com

華北西南東北 Moli
13061644116 同微信可掃碼
info@microphotons.com

下載
總覽
通用參數
型號參數
相關產品
加到詢價單⁺

文檔下載 ?

稀土鉺摻雜 ZBLAN氟化物裸光纖( FL ZDF系列).pdf

產品總覽

ZBLAN氟化物光纖的特點之一是各種稀土摻雜物，比如Tm、Pr和Er的高效率光發射。光纖用摻稀土的單模ZBLAN光纖抽芯光放大器、ASE光源和光纖激光器作為增益介質。

型號參數

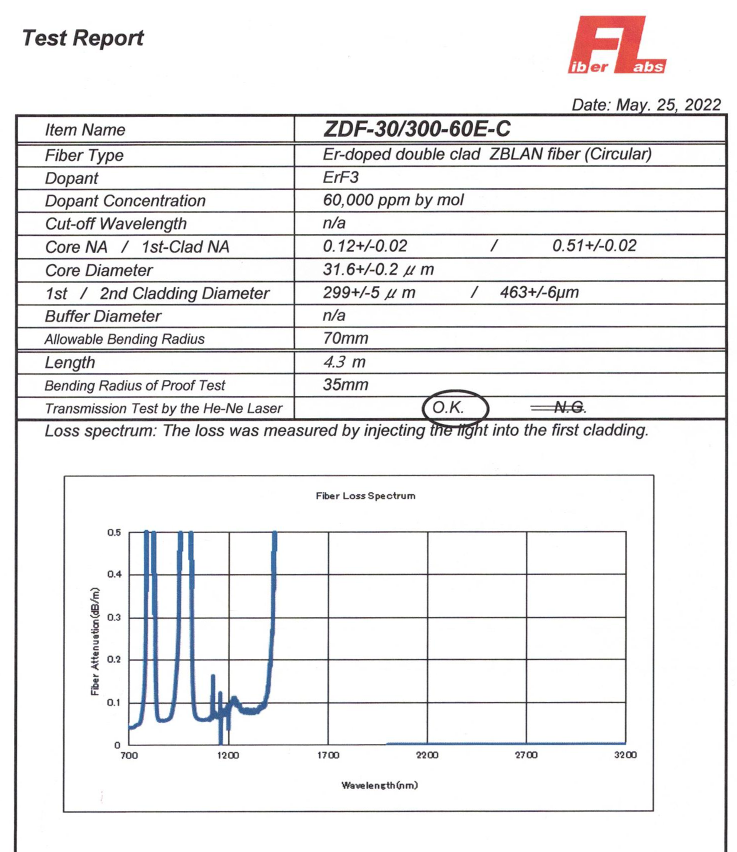

光纖損耗譜測試報告


通用參數

產品應用

光纖激光器

光纖放大器

類型	摻稀土雙包層光纖
光纖類型	雙包層氟化物光纖
摻雜元素	Pr,Nd,Ho,Er,Dy,Tm,Yb,其它
摻雜濃度（ppm mol）	500-50000
包層形狀	圓，八角形，長方形
纖芯數值孔徑	0.16,0.21,0.26
涂覆層數值孔徑	0.5
截止波長（um）	<2.5
芯徑	>2
涂覆層直徑	圓形：123/200/500(直徑)
	八角形：123/200/500(對角線長度)
	矩形：123/200/500(對角線長度)
包層直徑	460,480,600
第二層涂覆層厚度	>30
第二層涂覆層材料	氟樹脂
包層材料	UV固化丙烯酸脂
實驗測試	半徑1.25cm，2cm，6cm

標準型號參考

型號	稀土摻雜	稀土濃度（摩爾ppm）	芯徑(μm)	Core NA	Cutoff (nm)	第一層包層直徑 (μm)	包層形狀	第二層包層直徑(μm)	Cladding NA	包層吸收 (dB/m)
ZDF-16/250-10E-C	Er	10,000	16±2	0.12±0.02 @ 3500 nm	< 2850	250±13	圓形	460±30	0.50±0.02 @1000nm	0.3-0.8 @ 980 nm
ZDF-18/250-60E-C	Er	60,000	18±2	0.12±0.02 @ 2700 nm	< 3400	250±13	圓形	460±30	0.50±0.02 @1000nm	2-3 @ 980 nm
ZDF-30/300-60E-C	Er	60,000	30±2	0.12±0.02 @ 2700 nm	< 5350	300±15	圓形	460±30	0.50±0.02 @1000nm	4-5 @ 980 nm
ZDF-7.5/125-40T-C	Tm(銩)	40,000	7.5±1.5	0.14±0.02 @ 2000 nm	< 1700	120±3	圓形	210±20	0.50±0.02 @1000nm	1-2 @ 800 nm
ZDF-8.5/125-2H40T-C	Ho(鈥) Tm	2,000 40,000	8.5±2.0	0.14±0.02 @ 2000 nm	< 2000	123±4	圓形	195±15	0.50±0.02 @1000nm	1-2 @ 800 nm
ZDF-10/125-30H2.5P-C	Ho Pr(鐠)	30,000 2,500	10±1	0.17±0.02 @ 3000 nm	< 2400	123±3	圓形	210±10	0.50±0.02 @1000nm	1-2 @ 1150 nm
ZDF-20/250-40E2.5D-C	Ey Dy 鏑	40,000 2,500	20±3	0.13±0.02 @ 3000 nm	< 4100	250±13	圓形	460±30	0.50±0.02 @1000nm	1-2 @ 980 nm

ZBLAN玻璃的折射率（芯，典型）

HBLAN玻璃的折射率（用于包層，典型）

ZBLAN玻璃的材料分散性（芯，典型）

HBLAN玻璃的材料分散性（用于包層，典型）

背景損耗和發射波長

通過選擇稀土元素和激發波長，得到不同波長的光發射。雖然芯在長波長區域具有較低的損耗，但在第一包層中的傳播光在1.7um處造成更大的損耗，而由于吸收用于第二包層的氟基UV樹脂而導致更多波長損耗。

DCFF配置

訂購信息

例如：DCFF-2/125-P-30-0.21-0.5

2/125------2=芯徑; 125=涂覆層直徑

P ----------P=摻雜稀土元素

30 ---------30=第二層涂覆層厚度

0.21--------0.21=纖芯數值孔徑

0.5 --------0.5=涂覆層數值孔徑

其它型號

名稱	型號貨號	描述	參數	價格
稀土Ho鈥/Pr鐠摻雜 ZBLAN雙包層氟化物裸光纖	C80010299 庫存/貨期:請咨詢客服	摻Ho/Pr 濃度：30000/2500ppm mol；纖芯直徑：10+/-1um；纖芯數值孔徑NA：0.17+/-0.02；第一包層直徑：123+/-3um；八角形包層形狀；纖芯截止波長 Cut-off WL of core：<2450nm；第二包層直徑：185+/-15um；第二包層NA：0.50+/-0.02；涂覆層直徑：470+/-30um； 1150nm處的峰值吸收：1~2dB/m 光纖類根據數量?jī)r(jià)格；合同金額原則上不低于3500元	纖芯直徑: 10um	聯系客服或提交詢價單
稀土 Ho鈥/Pr鐠摻雜 ZBLAN雙包層氟化物裸光纖	C80010298 庫存/貨期:請咨詢客服	摻Ho/Pr 濃度：35000/2500ppm mol；纖芯直徑：13+/-2um；纖芯數值孔徑 NA：0.10+/-0.02；第一包層直徑：122+/-5um；八角形包層形狀；纖芯截止波長：<2000nm；第二包層直徑：210+/-10um；第二包層NA：0.50+/-0.02；涂覆層直徑：470+/-30um； 1150nm處的峰值吸收：4dB/m 光纖類根據數量?jī)r(jià)格；合同金額原則上不低于3500元	纖芯直徑: 13um	聯系客服或提交詢價單
稀土鉺摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)	C80010413 庫存/貨期:請咨詢客服	鉺摻雜；摻Er濃度（mol ppm)：10；000；芯徑16±2μm；纖芯數值孔徑NA：0.12 +/- 0.02@ 3500 nm；第一包層直徑：250±13μm；圓形形狀光纖類根據數量?jī)r(jià)格；合同金額原則上不低于3500元	纖芯直徑: 16um	聯系客服或提交詢價單
稀土鉺摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)	C80010412 庫存/貨期:請咨詢客服	鉺摻雜；摻Er濃度（mol ppm)：60；000；纖芯直徑：18±2μm；纖芯數值孔徑NA：0.12 +/- 0.02@ 2700 nm；第一包層直徑：250±13μm；圓形形狀；光纖類根據數量?jī)r(jià)格；合同金額原則上不低于3500元	纖芯直徑: 18um	聯系客服或提交詢價單
稀土Tm銩摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)	C80010411 庫存/貨期:請咨詢客服	銩摻雜；摻Tm濃度（mol ppm)：40000 纖芯直徑;7.5 +/- 1.5μm；纖芯數值孔徑NA：0.14 +/- 0.02@ 2000 nm；第一包層直徑：120+/-3μm圓形包層；截止波長：＜1700nm；第二包層直徑：215+/-10μm；涂層直徑：470+/-30μm； Tm濃度。；40000ppm mol；光纖類根據數量?jī)r(jià)格；合同金額原則上不低于3500元	纖芯直徑: 7.5um	聯系客服或提交詢價單
稀土鈥/銩摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)	C80010409 庫存/貨期:請咨詢客服	鈥/銩摻雜；摻Ho濃度（mol ppm)：2；000；摻Tm濃度（mol ppm)：40；000m；纖芯直徑8.5 +/- 2.0μm；纖芯數值孔徑NA：0.14 +/- 0.02@ 2000 nm；第一包層直徑：123±4μm；圓形形狀光纖類根據數量?jī)r(jià)格；合同金額原則上不低于3500元	纖芯直徑: 8.5um	聯系客服或提交詢價單
稀土鈥/鐠摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)	C80010407 庫存/貨期:請咨詢客服	鈥/鐠摻雜；摻Ho濃度（mol ppm)：30；000；摻Pr濃度（mol ppm)：2；500；纖芯直徑10 +/- 1μm；纖芯數值孔徑NA：0.17 +/- 0.02@ 3000 nm；第一包層直徑：123±3μm；圓形形狀；光纖類根據數量?jī)r(jià)格；合同金額原則上不低于3500元	纖芯直徑: 10um	聯系客服或提交詢價單
稀土Ey/Dy鏑摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)	C80010405 庫存/貨期:請咨詢客服	Ey/Dy(鏑)摻雜；摻Ey濃度（mol ppm)：40；000；摻Dy濃度（mol ppm)：2；500；纖芯直徑：20 +/- 3μm；纖芯數值孔徑NA：0.13 +/- 0.02@ 3000 nm；第一包層直徑：250±13；圓形形狀；光纖類根據數量?jī)r(jià)格；合同金額原則上不低于3500元	纖芯直徑: 20um	聯系客服或提交詢價單
