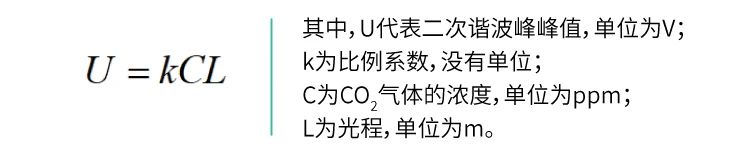

實際上二次諧波的峰峰值受到耦合效率、光電探測器電壓轉換系數等因素的影響。這些影響因素在數量關系上可認為是二次諧波電壓峰峰值的因子。用二次諧波的電壓峰峰值除以直接吸收時的鋸齒波峰峰值，可以約去這些因素的影響。

上篇空間對穿反射式碳排放監測實驗記錄的二次諧波峰峰值電壓僅僅可以表征氣體的相對濃度，要使得其能夠表征實際的氣體濃度還需要進行定標。

為了解決碳排放檢測系統的定標問題，要選擇一個濃度已知的環境來作為標準。本次實驗，筱曉光子選用的是10m光程的中紅外小型化氣室。該氣室內置了光電探測器。

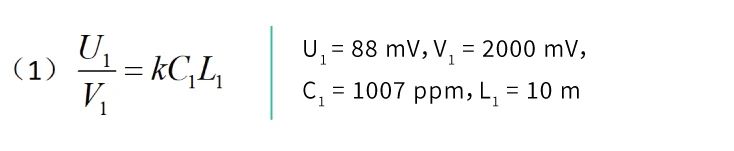

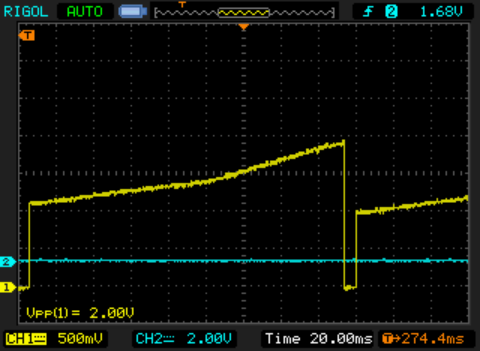

光電探測器發出的電壓信號經過跨阻放大器放大后接入示波器。將濃度為1007ppm的CO2氣體打入氣室，此時用示波器探測到直接吸收的鋸齒波峰峰值V1為2V。

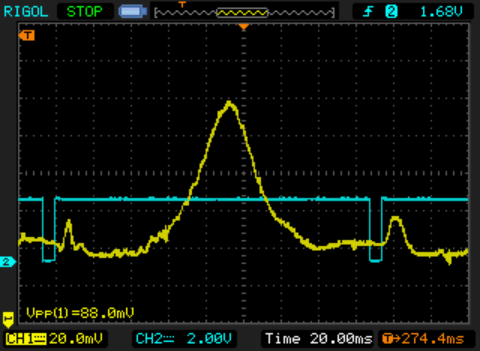

將跨阻放大器放大的電信號接入控制盒，控制盒的輸出端接入示波器，此時二次諧波電壓峰峰值為U1為88mV。

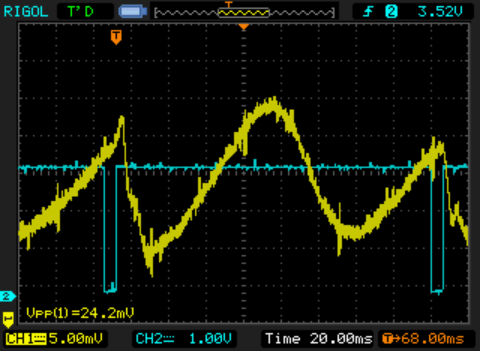

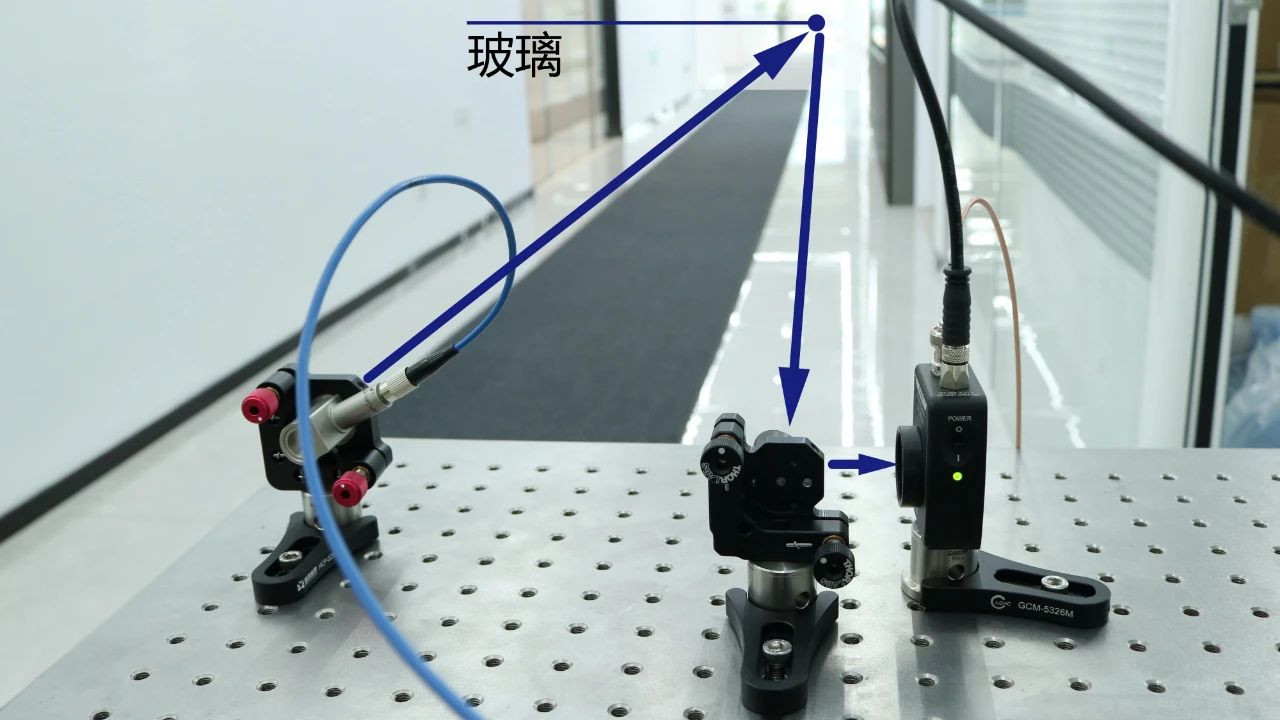

同理，當激光在室內傳播時，激光經反射式準直器準直后在空間中傳播27m的光程，然后被玻璃反射到拋物面鏡上。拋物面鏡將激光匯聚到位于焦點處的探測器感光面上。

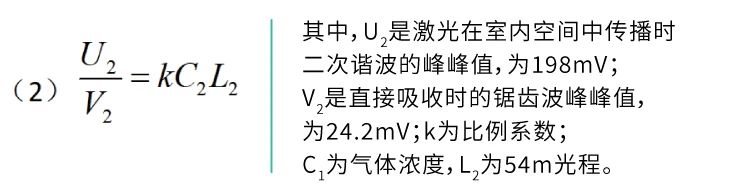

聯立（1）式和（2）式，解二元一次方程組得到C2為517.98 ppm。

筱曉光子實驗室利用這套完成定標的碳排放檢測系統實時檢測了一段時間內筱曉光子辦公區CO2濃度的變化情況。

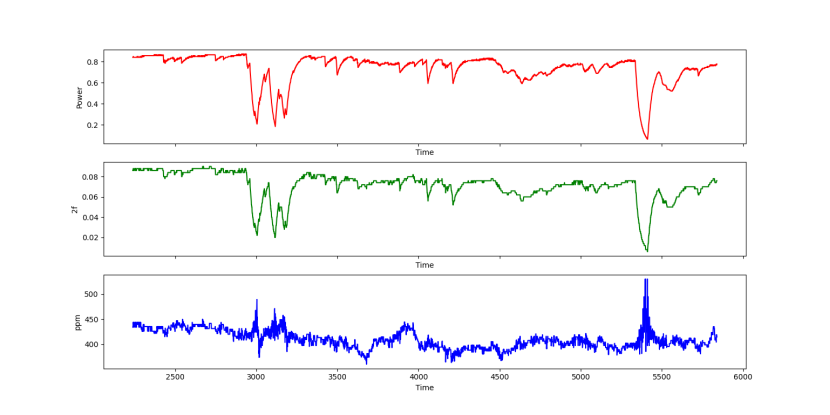

圖中紅色曲線為直接吸收的鋸齒波電壓峰峰值隨時間的變化關系，綠色曲線為二次諧波的電壓峰峰值隨時間的變化關系。在除以定標系數，得到的藍色曲線表示CO2濃度隨時間的變化關系。
