1. 啟動

1.1. 內容

  - SOA頭

- 交流適配器（12VDC – 5A，Φ2.1/Φ5.5，中置）

[注意]

不包括交流插頭。

請準備適合使用場所的插頭。

1.2 啟動流程

1.2.1 初次啟動

- 將AC適配器的插頭插入SOA頭后面板上的DC插孔。

- 此時不要將任何光纖連接到光輸入/輸出端口。

- 逆時針轉動 [Current Set] 旋鈕到底。

- 轉動鑰匙開關打開電源。

- 按 ILD、TEC 開/關按鈕。 按鈕上方的 LED（紅色和綠色）亮起，開始控制 LD 和 TEC 電流。

當 LD 溫度達到目標值時，藍色 LED 亮起。

- 將 [Display] 切換開關設置到左側，并將顯示設置為 LD Current。

- 旋轉 [Current Set] 旋鈕將值設置為 500mA。

- 確認光輸入/輸出的兩個光纖端口都有大約 10mW 的光輸出。

- 關閉輸入/輸出光纖連接的 LD 電流。

1.2.2 正常啟動

- 將光纖連接到光學輸入端口并引入注入激光。

- 將 SOA 的 LD 電流設置為使用值。

[注意]

- 對于950nm以下波長的使用，LD電流應為1 A或更??；

如果輸入低于 950nm 的波長并施加 1 A 或更大的 LD 電流，SOA 可能會損壞。

- 當設置1A或更高的電流值時，將電流限制設置為“H”。

- 輸出光纖耦合的z佳條件根據 LD 的不同而變化

當前值、環境溫度、LD溫度； 將LD電流值設置為要使用的值，約10分鐘后，進行光纖

進行優化調整。 （參考：第 2.3.1 節）。

2.操作

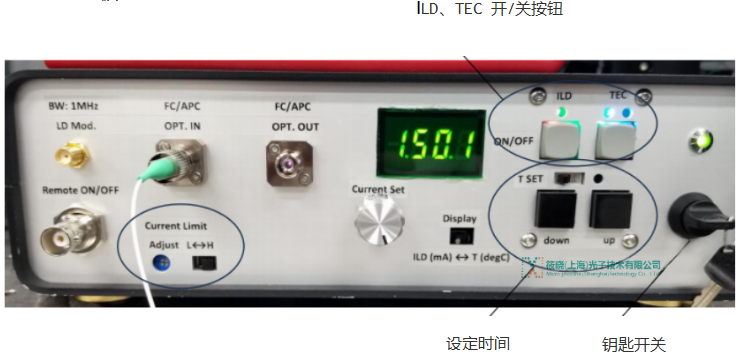

2.1. 前面板概述

- 鑰匙開關：鑰匙鎖電源開關。 鑰匙僅在關閉時拔出。

- ILD、TEC 開/關按鈕：按下即可激活。 紅色和綠色 LED 亮起時。

當 LD 溫度達到目標值時，藍色 LED 亮起。

- 顯示：顯示 LD 電流（mA，超過 2A 時為 A）和 LD 溫度（℃）。 顯示由[Display]切換開關切換。

- 電流設置：調整 LD 電流。

- 電流限制：LD電流限制值高（2.2A）/低（調整值）切換； 可以使用 [Adjust] 微調器將低值從 0.5A 更改為 1.5A。

- T SET：調整 LD 溫度的目標值。 更改方法請參見第 5.2 節。

- 選擇。 輸入/輸出：PM850、FC/APC 光纖連接器。

慢軸（和偏振方向）與鍵對齊。

- LD 模組。 LD調節輸入端口。 直流至 1MHz。 增益：1A/1V。 它被添加到手動[當前設置]值中。

- 遠程開/關：要啟用：浮動或?qū)⒘惴盘栠B接到該引腳。 要禁用：將 +3 V 或更大的信號連接到該引腳。

2.2. 技術操作

2.2.1 TEC 控制自動關閉

如果自溫度控制開始經過一定時間后當前溫度未達到目標溫度，則中斷TEC控制并減少TEC電流。 TEC OFF → ON 重新開始控制，但在相同的 LD 電流值/室溫下可能無法達到目標溫度。 請按照以下步驟調整目標溫度。 另外，如果沒有光注入，則可能無法達到目標溫度，因為無法獲得光輸出并且熱效率惡化。

 2.2.2 如何更改目標溫度

溫度控制的目標溫度設置為略高于室溫（25.5°C），但如果室溫較高，請按照以下步驟調整目標溫度。

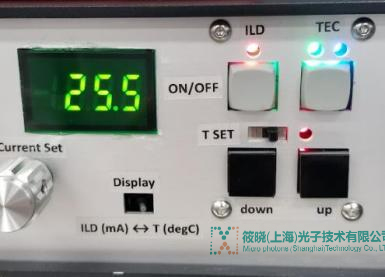

1. 切換顯示 將開關撥至TEC側（右）

2. T SET 滑動開關向右 → LED（紅色）亮起

3. 在此狀態下，會顯示目標溫度，因此請使用向下/向上按鈕更改目標溫度。

4. T SET 滑動開關向左 → LED（紅色）熄滅

設置溫度被保存，顯示屏顯示當前溫度。

2.3. 光纖耦合優化

2.3.1 輸出光纖耦合

由于SOA中使用的半導體增益芯片的特性，輸出光纖的耦合效率受LD電流值、LD溫度和環境溫度的影響。 te別是，堆疊方向（垂直方向）上的光纖耦合受到很大影響。 LD電流設置和預熱操作后垂直光纖耦合的對準提高了光纖輸出功率的Max. 值和穩定性。

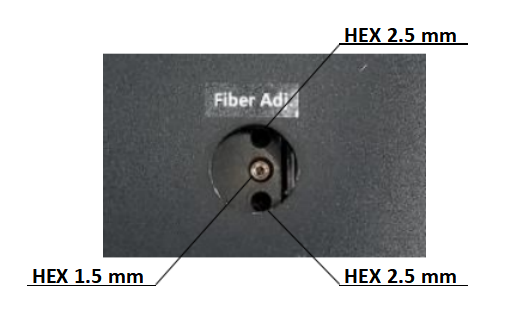

(1) SOA頭的[Fiber Adj.]孔中心端口有一個精密調節螺釘； 插入 1.5mm 六角扳手并調整螺絲。 檢查輸出強度時仔細調整。

(2) 如果精密調節螺釘太松/太緊，則必須擰緊/松開附近孔中的柱塞。 應插入 2.5 mm 六角扳手進行調整。

3.規格表

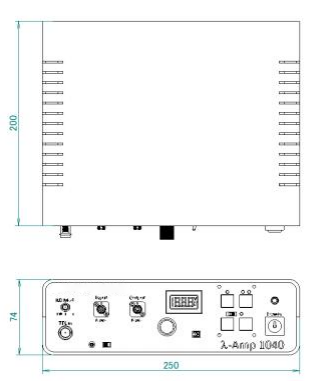

機械制圖

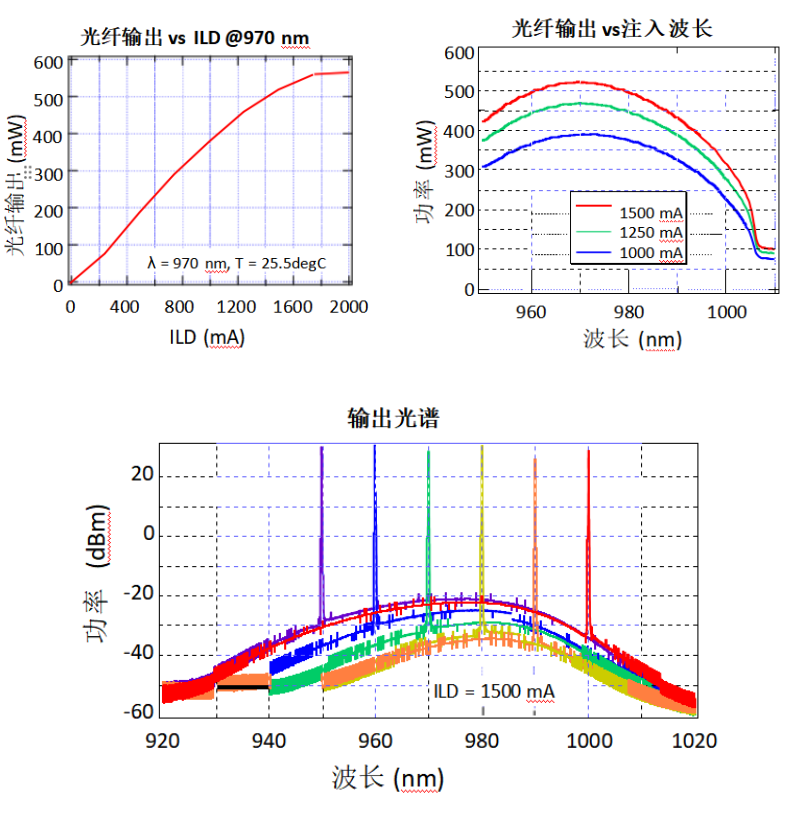

4. 數據

型號: RAC950-BFI-LDC2A-BOX

S / N : RA017
