響應波長范圍 1-15μm； 峰值波長 9μm； 相對響應強度≥4×10^9 cm?Hz^(1/2)/w@5μm； 光敏面積1×1mm^2； 抗反射涂層窗口； 帶有超半球微型砷化鎵透鏡以實現光學浸沒
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PCI-2TE系列是基于復雜的MCT異質結構的兩級熱電冷卻紅外光電導探測器，采用光學浸沒來提高器件的性能，具有優秀的性能和穩定性。探測器在λopt條件下性能達到z佳。截止波長受GaAs透過率(~0.9μm)的限制。設備應該在優秀的偏置電壓和電流讀出模式下工作。由于1/f噪聲，探測器在低頻時性能降低。1/f噪聲角頻率隨截止波長增大而增大。3°楔狀藍寶石(wAl2O3)或硒化鋅抗反射涂層(wZnSeAR)窗口可防止不必要的干擾影響。
產品特點
● 可探測中紅外波長范圍1-15μm
● 兩級熱電冷卻以提高探測效率
● 2×2mm^2大面積感光面
● 砷化鎵超半球微型透鏡，以實現光學浸沒
產品應用
● 熱成像
● FTIR光譜學
● 激光外差探測
● 中紅外氣體分析
參數 | 探測器型號 | |||||
PCI-2TE-5 | PCI-2TE-6 | PCI-2TE-9 | PCI-2TE-10.6 | PCI-2TE-12 | PCI-2TE-13 | |
有源元件材料 | 外延MCT異質結構 | |||||
z佳波長（μm） | 5.0 | 6.0 | 9.0 | 10.6 | 12.0 | 13.0 |
相對響應強度D* (λpeak,20kHz),cm·Hz1/2/W | ≥4.0×1010 | ≥2.0×1010 | ≥8.0×109 | ≥2.8×109 | ≥1.0×109 | ≥4.0×108 |
相對響應強度D* (λopt,20kHz),cm·Hz1/2/W | ≥2.0×1010 | ≥1.0×1010 | ≥4.0×109 | ≥1.0×109 | ≥4.5×108 | ≥2.3×108 |
電流響應度-活性面積長度乘積Ri(λopt)·L,A·mm/W | ≥3.0 | ≥1.5 | ≥0.225 | ≥0.1 | ≥0.05 | ≥0.03 |
時間常數T，ns | ≤20000 | ≤4000 | ≤40 | ≤10 | ≤3 | ≤2 |
1/f噪聲角頻率fc,Hz | ≤10k | ≤20k | ||||
偏置電壓-光學區域長度比Vb/LO,V/mm | ≤0.2 | ≤0.32 | ≤0.2 | ≤0.225 | ≤0.15 | ≤0.18 |
電阻R,Ω | ≤1200 | ≤800 | ≤400 | ≤300 | ≤200 | ≤150 |
工作溫度Tdet,K | ～230 | |||||
感光面尺寸，mm×mm | 0.5×0.5,1×1,2×2 | |||||
封裝 | TO8,TO66 | |||||
接收角? | ～36° | |||||
窗口 | wAl2O3 | wZnSeAR | ||||
20℃探測器的光譜響應曲線

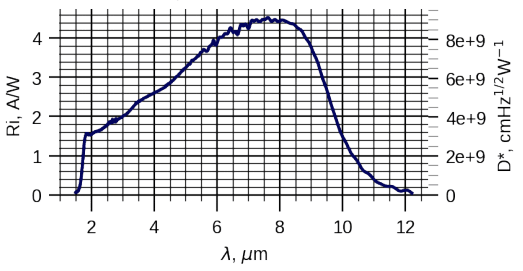

Ri和D*特征圖@230K
兩級TE冷卻參數表
參量 | 數值 |
Tdet,K | ～230 |
Vmax,V | 1.3 |
Imax,A | 1.2 |
Qmax,W | 0.36 |
熱敏電阻特性曲線
光學窗口透過率曲線
TO8型封裝外形尺寸圖
參量 | 數值 | ||
浸沒微型透鏡形狀 | 超半球形 | ||
光學區域面積Ao；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 4.1±0.30 | 3.2±0.30 | 1.85±0.30 |
備注：
?—接收角度；
R—超半球微型透鏡半徑
A—2TE-TO8型封裝頂部下表面與焦平面的距離
2TE-TO8引腳定義
功能 | PIN號 |
探測器 | 1,3 |
熱敏電阻 | 7,9 |
TE冷卻器供應 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |
2TE-TO66封裝尺寸圖
參量 | 數值 | ||
浸沒微型透鏡形狀 | 超半球形 | ||
光學區域面積Ao；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 5.15±0.30 | 3.2±0.30 | 1.85±0.30 |
備注：
?—接收角度；
R—超半球微型透鏡半徑
A—2TE-TO66型封裝頂部下表面與焦平面的距離
2TE-TO66引腳定義
功能 | 引腳編號 |
探測器 | 7,8 |
熱敏電阻 | 5,6 |
TE致冷供給 | 1（+），9（-） |
未使用 | 2,3,4 |
